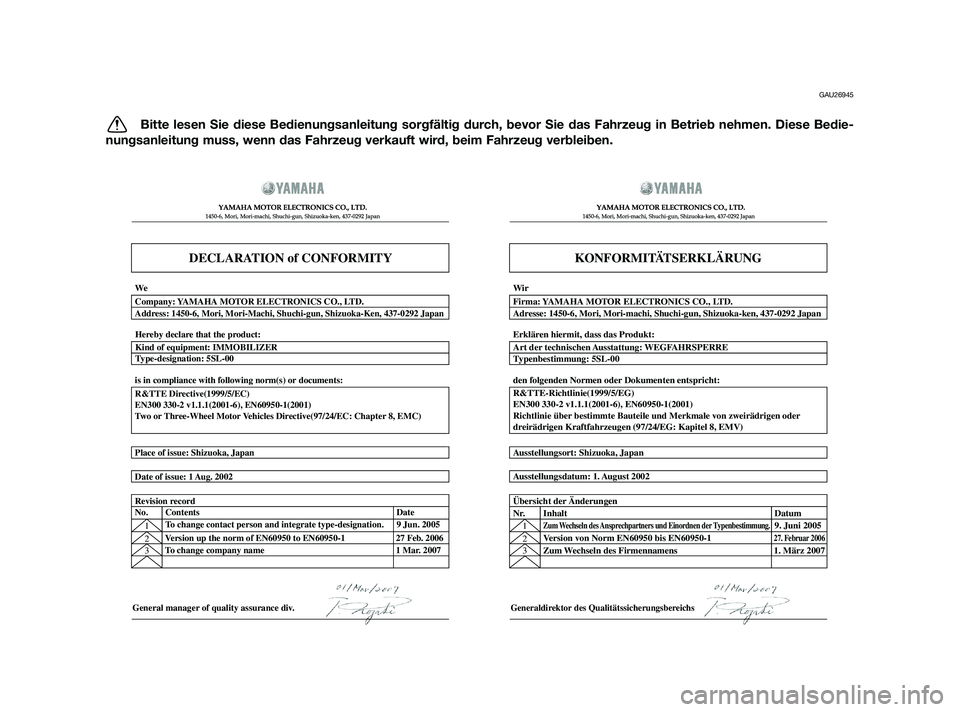

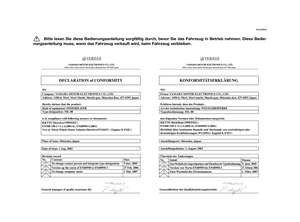

DECLARATION of CONFORMITY






  

General manager of quality assurance div.
KONFORMITÄTSERKLÄRUNG






  

Generaldirektor des Qualitätssicherungsbereichs
1Version up the norm of EN60950 to EN60950-1
To change company name27 Feb. 2006
1 Mar. 20072
3
Revision record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
1
Version von Norm EN60950 bis EN60950-1
Zum Wechseln des Firmennamens27. Februar 20061. März 2007 2
3 Übersicht der Änderungen
Nr. Inhalt Datum
Zum Wechseln des Ansprechpartners und Einordnen der Typenbestimmung.9. Juni 2005
Date of issue: 1 Aug. 2002Ausstellungsdatum: 1. August 2002
Place of issue: Shizuoka, JapanAusstellungsort: Shizuoka, Japan
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC) is in compliance with following norm(s) or documents:R&TTE-Richtlinie(1999/5/EG)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Richtlinie über bestimmte Bauteile und Merkmale von zweirädrigen oder
dreirädrigen Kraftfahrzeugen (97/24/EG: Kapitel 8, EMV) den folgenden Normen oder Dokumenten entspricht:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00 Hereby declare that the product:Art der technischen Ausstattung: WEGFAHRSPERRE
Typenbestimmung: 5SL-00 Erklären hiermit, dass das Produkt:
Company: YAMAHA MOTOR ELECTRONICS CO., LTD.
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 JapanWeFirma: YAMAHA MOTOR ELECTRONICS CO., LTD.
Adresse: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan Wir
37P-F8199-G1 19/2/10 05:17 Página 2

GAU10113

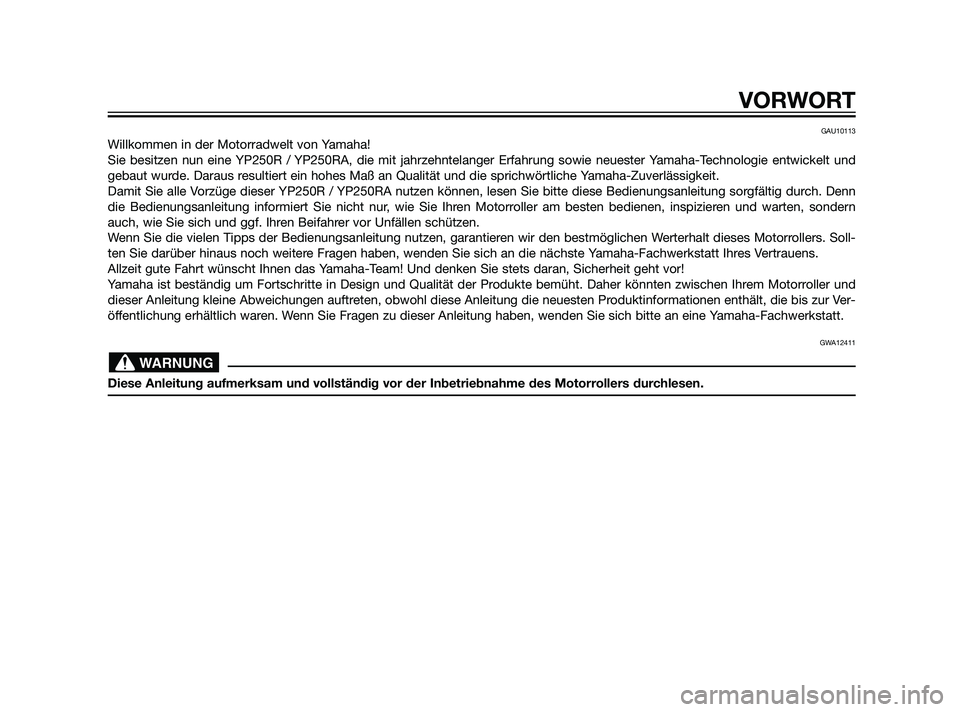

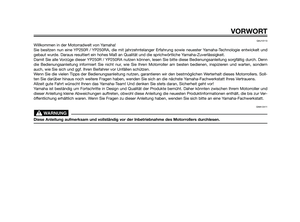

Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine YP250R / YP250RA, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und
gebaut wurde. Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser YP250R / YP250RA nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn
die Bedienungsanleitung informiert Sie nicht nur, wie Sie Ihren Motorroller am besten bedienen, inspizieren und warten, sondern
auch, wie Sie sich und ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps der Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrollers. Soll-
ten Sie darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorroller und
dieser Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bis zur Ver-
öffentlichung erhältlich waren. Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an eine Yamaha-Fachwerkstatt.
GWA12411
Diese Anleitung aufmerksam und vollständig vor der Inbetriebnahme des Motorrollers durchlesen.
WARNUNG
VORWORT
37P-F8199-G1 19/2/10 05:17 Página 3

GAU10132

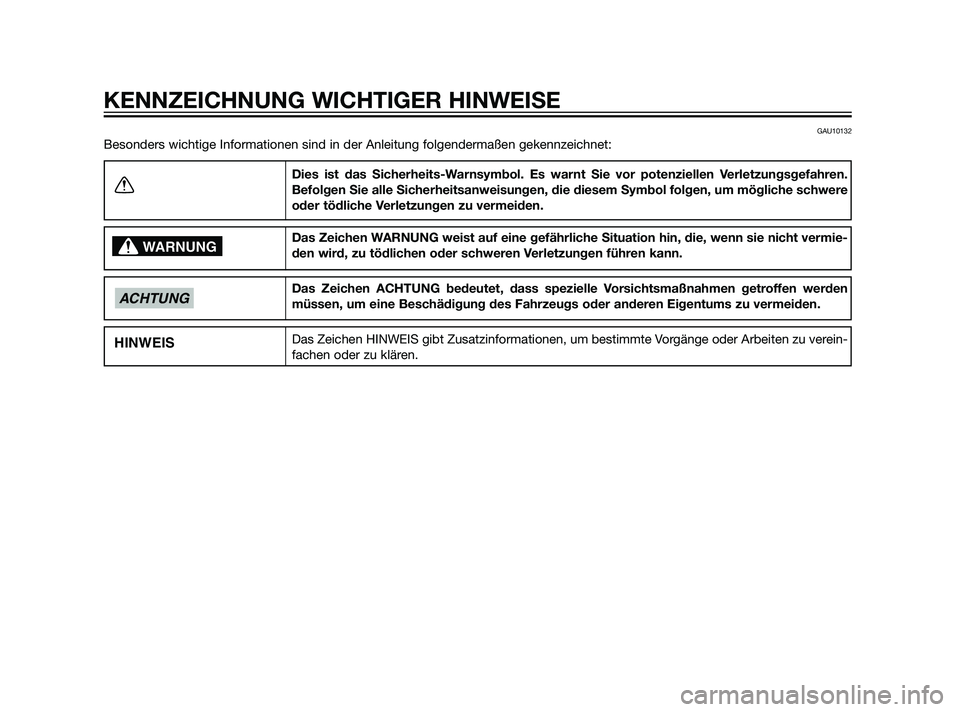

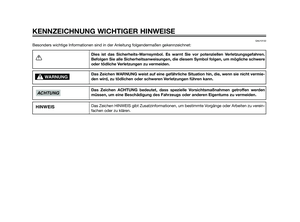

Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
Dies ist das Sicherheits-Warnsymbol. Es warnt Sie vor potenziellen Verletzungsgefahren.
Befolgen Sie alle Sicherheitsanweisungen, die diesem Symbol folgen, um mögliche schwere
oder tödliche Verletzungen zu vermeiden.
Das Zeichen WARNUNG weist auf eine gefährliche Situation hin, die, wenn sie nicht vermie-
den wird, zu tödlichen oder schweren Verletzungen führen kann.
Das Zeichen ACHTUNG bedeutet, dass spezielle Vorsichtsmaßnahmen getroffen werden
müssen, um eine Beschädigung des Fahrzeugs oder anderen Eigentums zu vermeiden.
Das Zeichen HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu verein-
fachen oder zu klären.
HINWEIS
ACHTUNG
WARNUNG
KENNZEICHNUNG WICHTIGER HINWEISE
37P-F8199-G1 19/2/10 05:17 Página 4

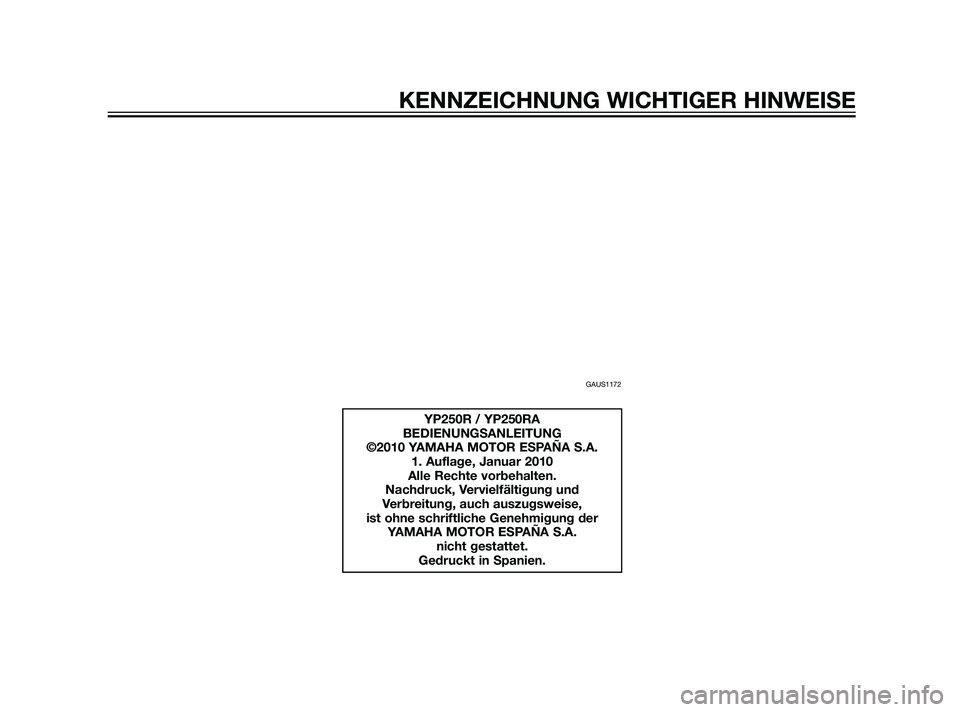

GAUS1172
YP250R / YP250RA
BEDIENUNGSANLEITUNG
©2010 YAMAHA MOTOR ESPAÑA S.A.
1. Auflage, Januar 2010
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und
Verbreitung, auch auszugsweise,
ist ohne schriftliche Genehmigung der
YAMAHA MOTOR ESPAÑA S.A.
nicht gestattet.
Gedruckt in Spanien.
KENNZEICHNUNG WICHTIGER HINWEISE
37P-F8199-G1 19/2/10 05:17 Página 5

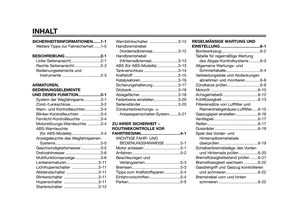

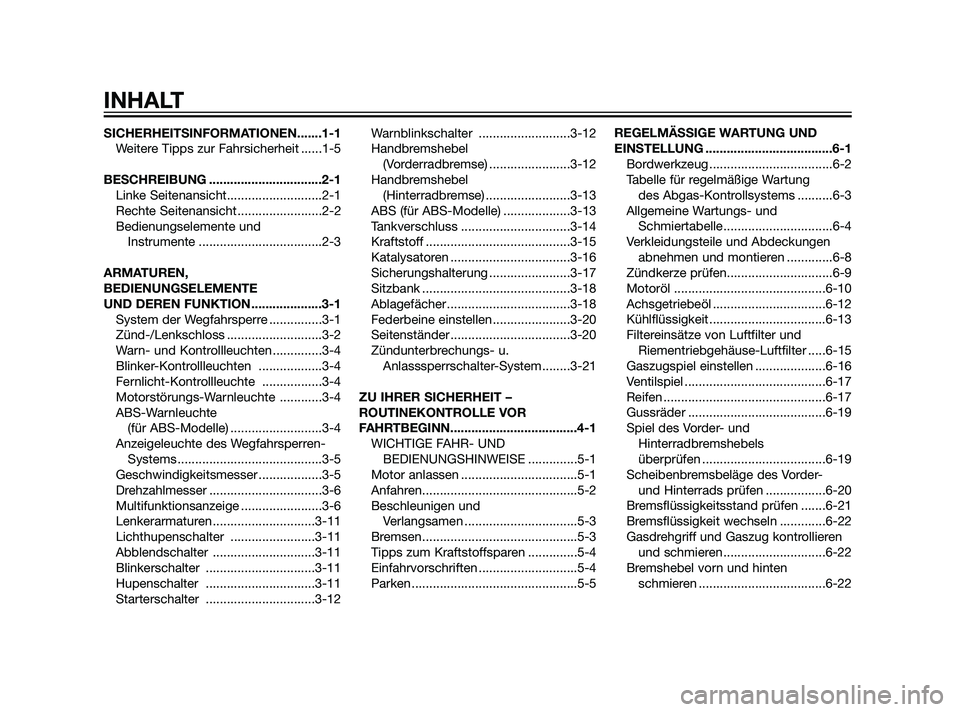

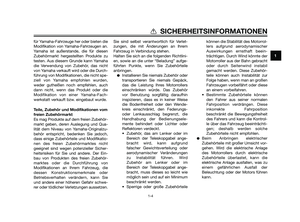

SICHERHEITSINFORMATIONEN.......1-1

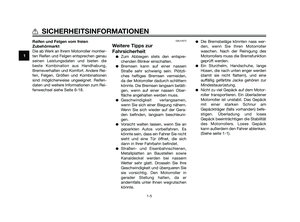

Weitere Tipps zur Fahrsicherheit ......1-5
BESCHREIBUNG ................................2-1
Linke Seitenansicht...........................2-1

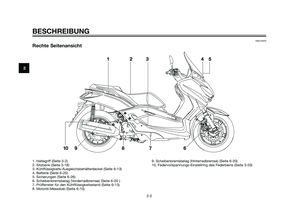

Rechte Seitenansicht ........................2-2

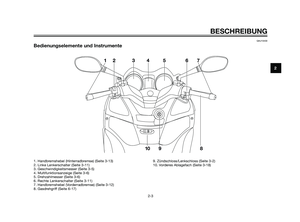

Bedienungselemente und
Instrumente ...................................2-3
ARMATUREN,
BEDIENUNGSELEMENTE
UND DEREN FUNKTION ....................3-1

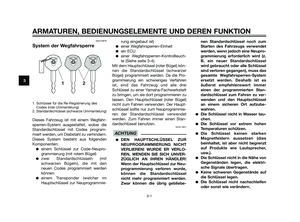

System der Wegfahrsperre ...............3-1

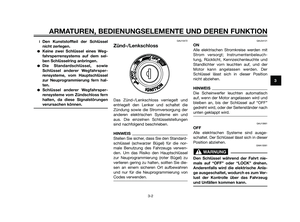

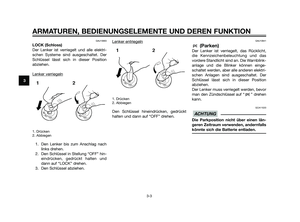

Zünd-/Lenkschloss ...........................3-2

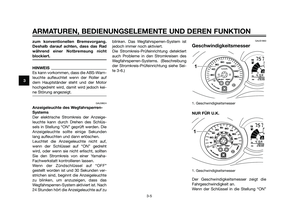

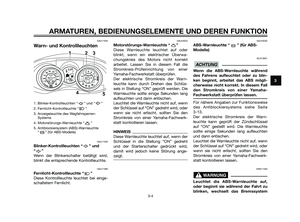

Warn- und Kontrollleuchten ..............3-4
Blinker-Kontrollleuchten ..................3-4
Fernlicht-Kontrollleuchte .................3-4
Motorstörungs-Warnleuchte ............3-4
ABS-Warnleuchte
(für ABS-Modelle) ..........................3-4
Anzeigeleuchte des Wegfahrsperren-
Systems .........................................3-5
Geschwindigkeitsmesser ..................3-5

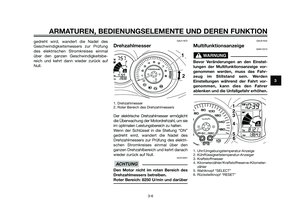

Drehzahlmesser ................................3-6

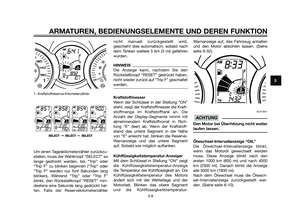

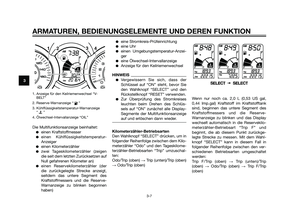

Multifunktionsanzeige .......................3-6
Lenkerarmaturen .............................3-11
Lichthupenschalter ........................3-11
Abblendschalter .............................3-11
Blinkerschalter ...............................3-11
Hupenschalter ...............................3-11
Starterschalter ...............................3-12Warnblinkschalter ..........................3-12
Handbremshebel
(Vorderradbremse) .......................3-12

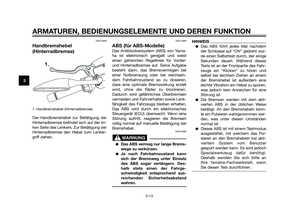

Handbremshebel
(Hinterradbremse) ........................3-13
ABS (für ABS-Modelle) ...................3-13

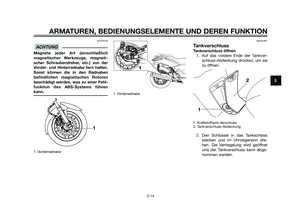

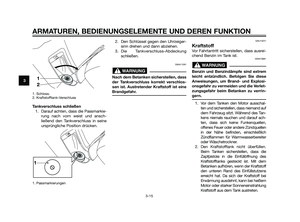

Tankverschluss ...............................3-14
Kraftstoff .........................................3-15

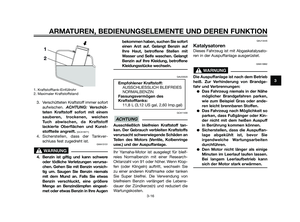

Katalysatoren ..................................3-16

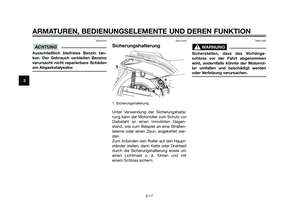

Sicherungshalterung .......................3-17

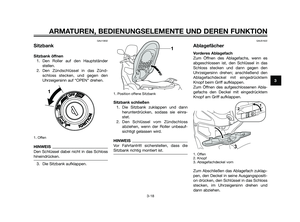

Sitzbank ..........................................3-18

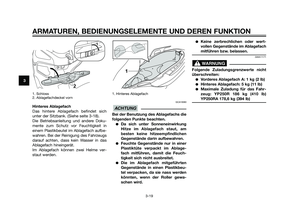

Ablagefächer ...................................3-18

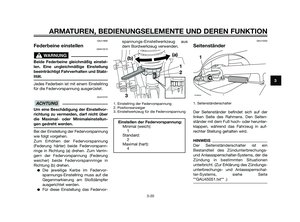

Federbeine einstellen......................3-20
Seitenständer ..................................3-20

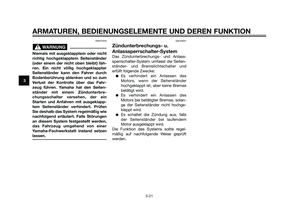

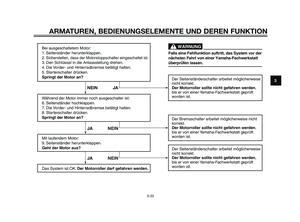

Zündunterbrechungs- u.
Anlasssperrschalter-System........3-21

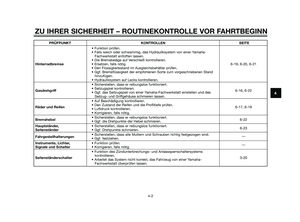

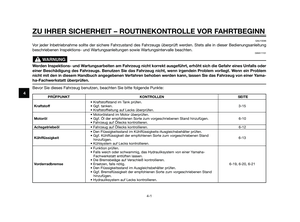

ZU IHRER SICHERHEIT –
ROUTINEKONTROLLE VOR
FAHRTBEGINN....................................4-1
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE ..............5-1

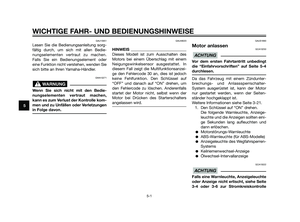

Motor anlassen .................................5-1

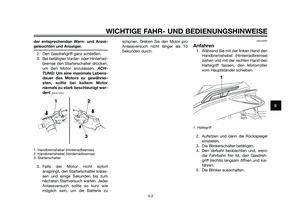

Anfahren............................................5-2

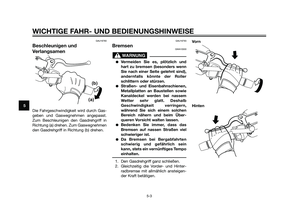

Beschleunigen und
Verlangsamen ................................5-3
Bremsen............................................5-3

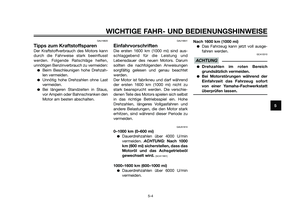

Tipps zum Kraftstoffsparen ..............5-4
Einfahrvorschriften ............................5-4

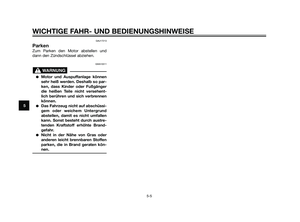

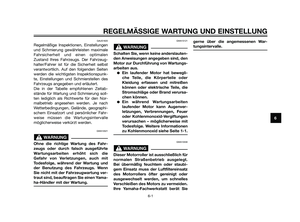

Parken ...............................................5-5REGELMÄSSIGE WARTUNG UND
EINSTELLUNG ....................................6-1
Bordwerkzeug ...................................6-2

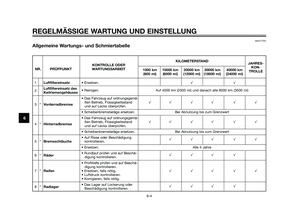

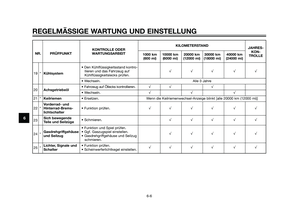

Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ..........6-3

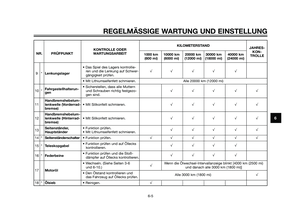

Allgemeine Wartungs- und
Schmiertabelle...............................6-4
Verkleidungsteile und Abdeckungen
abnehmen und montieren .............6-8
Zündkerze prüfen..............................6-9

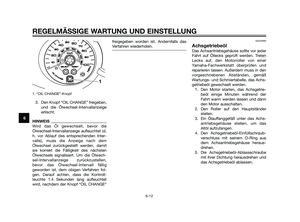

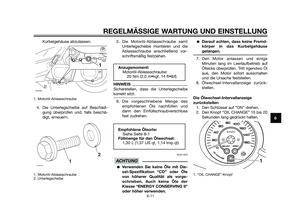

Motoröl ...........................................6-10
Achsgetriebeöl ................................6-12

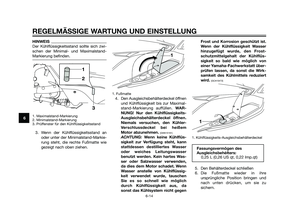

Kühlflüssigkeit .................................6-13

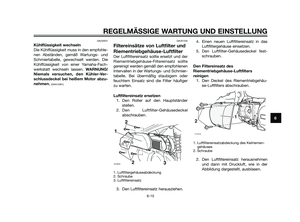

Filtereinsätze von Luftfilter und
Riementriebgehäuse-Luftfilter .....6-15

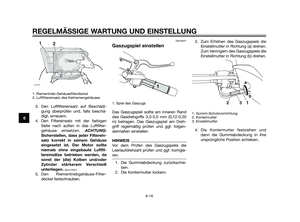

Gaszugspiel einstellen ....................6-16
Ventilspiel ........................................6-17

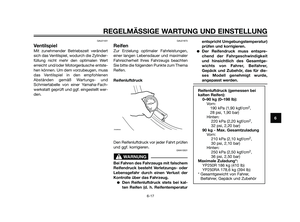

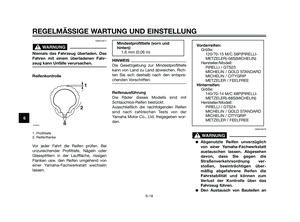

Reifen ..............................................6-17

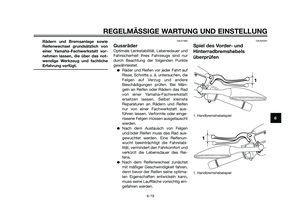

Gussräder .......................................6-19
Spiel des Vorder- und
Hinterradbremshebels
überprüfen ...................................6-19
Scheibenbremsbeläge des Vorder-
und Hinterrads prüfen .................6-20

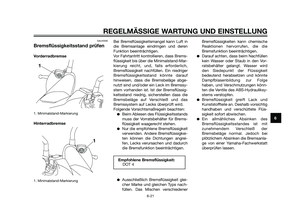

Bremsflüssigkeitsstand prüfen .......6-21

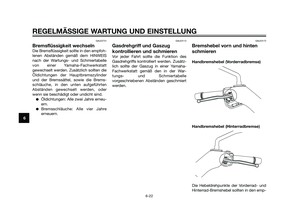

Bremsflüssigkeit wechseln .............6-22
Gasdrehgriff und Gaszug kontrollieren
und schmieren .............................6-22
Bremshebel vorn und hinten
schmieren ....................................6-22
INHALT
37P-F8199-G1 19/2/10 05:17 Página 6

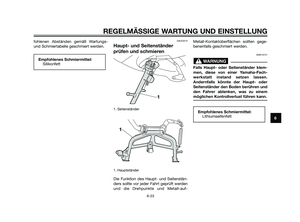

Haupt- und Seitenständer prüfen
und schmieren .............................6-23
Teleskopgabel prüfen .....................6-24
Lenkung prüfen...............................6-24

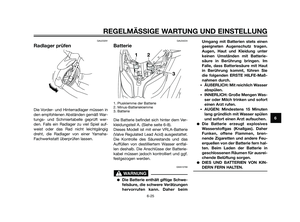

Radlager prüfen ..............................6-25

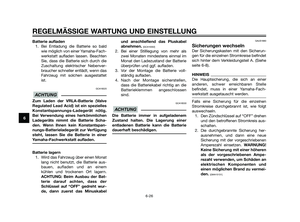

Batterie ...........................................6-25

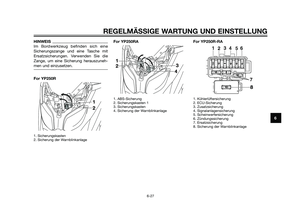

Sicherungen wechseln....................6-26

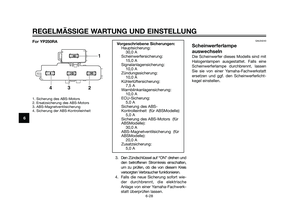

Scheinwerferlampe auswechseln ...6-28

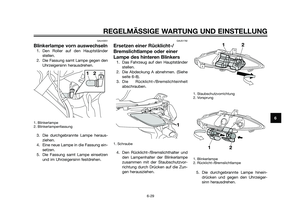

Blinkerlampe vorn auswechseln .....6-29
Ersetzen einer Rücklicht-/
Bremslichtlampe oder einer
Lampe des hinteren Blinkers.......6-29
Kennzeichenleuchten-Lampe
auswechseln ................................6-30
Standlichtlampe auswechseln ........6-30

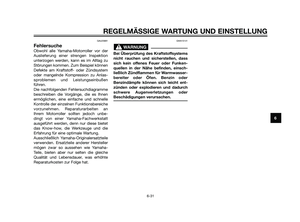

Fehlersuche ....................................6-31

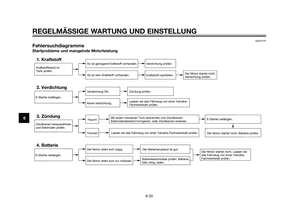

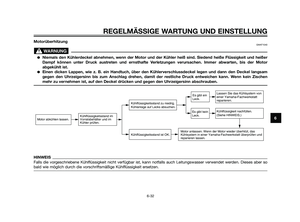

Fehlersuchdiagramme ....................6-32

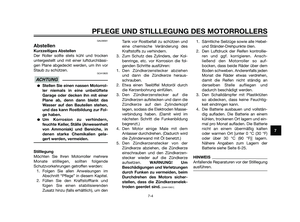

PFLEGE UND STILLLEGUNG DES
MOTORROLLERS ...............................7-1

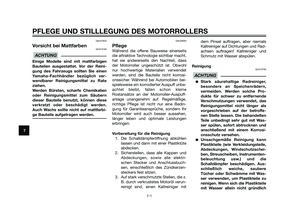

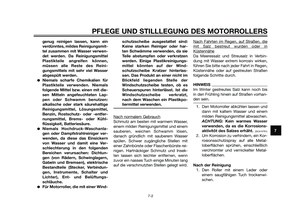

Vorsicht bei Mattfarben ....................7-1

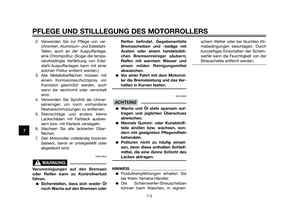

Pflege ................................................7-1
Abstellen ...........................................7-4

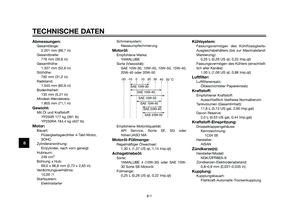

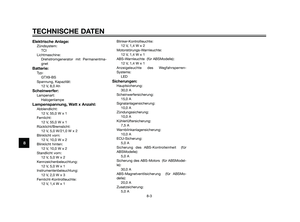

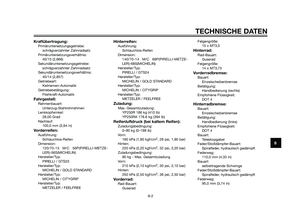

TECHNISCHE DATEN.........................8-1
KUNDENINFORMATION ....................9-1

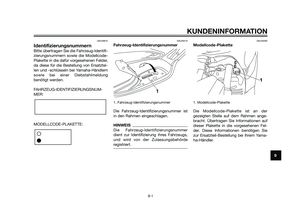

Identifizierungsnummern ..................9-1
Fahrzeug-Identifizierungsnummer ....9-1
Modellcode-Plakette.........................9-1
INHALT
37P-F8199-G1 19/2/10 05:17 Página 7

GAU10264

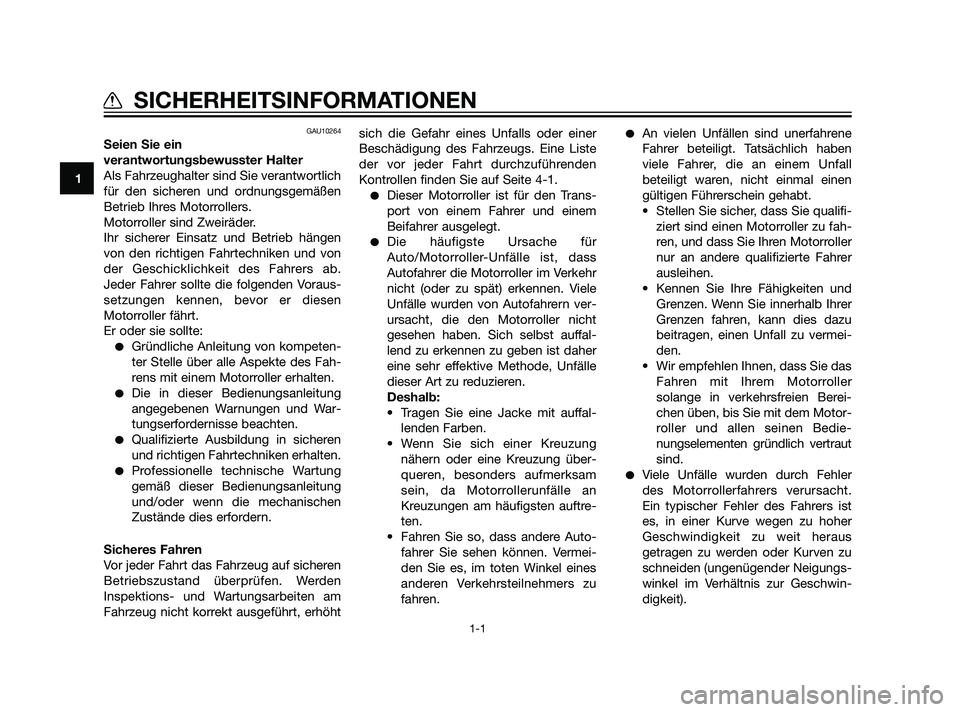

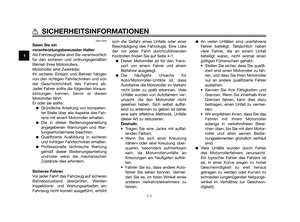

Seien Sie ein
verantwortungsbewusster Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrollers.
Motorroller sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen
von den richtigen Fahrtechniken und von
der Geschicklichkeit des Fahrers ab.
Jeder Fahrer sollte die folgenden Voraus-
setzungen kennen, bevor er diesen
Motorroller fährt.
Er oder sie sollte:
Gründliche Anleitung von kompeten-
ter Stelle über alle Aspekte des Fah-
rens mit einem Motorroller erhalten.
Die in dieser Bedienungsanleitung
angegebenen Warnungen und War-
tungserfordernisse beachten.
Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.
Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen
Zustände dies erfordern.

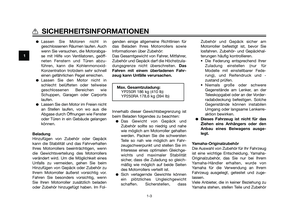

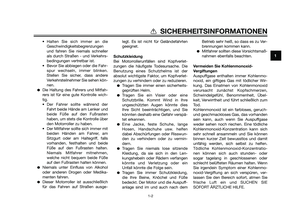

Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden
Inspektions- und Wartungsarbeiten am
Fahrzeug nicht korrekt ausgeführt, erhöhtsich die Gefahr eines Unfalls oder einer
Beschädigung des Fahrzeugs. Eine Liste
der vor jeder Fahrt durchzuführenden
Kontrollen finden Sie auf Seite 4-1.
Dieser Motorroller ist für den Trans-
port von einem Fahrer und einem
Beifahrer ausgelegt.
Die häufigste Ursache für
Auto/Motorroller-Unfälle ist, dass
Autofahrer die Motorroller im Verkehr
nicht (oder zu spät) erkennen. Viele
Unfälle wurden von Autofahrern ver-
ursacht, die den Motorroller nicht
gesehen haben. Sich selbst auffal-
lend zu erkennen zu geben ist daher
eine sehr effektive Methode, Unfälle
dieser Art zu reduzieren.
Deshalb:
• Tragen Sie eine Jacke mit auffal-
lenden Farben.
• Wenn Sie sich einer Kreuzung
nähern oder eine Kreuzung über-
queren, besonders aufmerksam
sein, da Motorrollerunfälle an
Kreuzungen am häufigsten auftre-
ten.
• Fahren Sie so, dass andere Auto-
fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall
beteiligt waren, nicht einmal einen
gültigen Führerschein gehabt.
• Stellen Sie sicher, dass Sie qualifi-
ziert sind einen Motorroller zu fah-
ren, und dass Sie Ihren Motorroller
nur an andere qualifizierte Fahrer
ausleihen.
• Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.
• Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Motorroller
solange in verkehrsfreien Berei-
chen üben, bis Sie mit dem Motor-
roller und allen seinen Bedie-
nungselementen gründlich vertraut
sind.
Viele Unfälle wurden durch Fehler
des Motorrollerfahrers verursacht.
Ein typischer Fehler des Fahrers ist
es, in einer Kurve wegen zu hoher
Geschwindigkeit zu weit heraus
getragen zu werden oder Kurven zu
schneiden (ungenügender Neigungs-
winkel im Verhältnis zur Geschwin-
digkeit).
1
SICHERHEITSINFORMATIONEN
1-1
37P-F8199-G1 19/2/10 05:17 Página 8
