2011 YAMAHA XJR 1300 Notices Demploi (in French)

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2175 mm (85.6 in)
Largeur hors tout:
765 mm (30.1 in)
Hauteur hors tout:
1115 mm (43.9 in)
Hauteur de la selle:
795 mm (31.3 in)
Empattement:
1500 mm (59.1 in)
Garde au sol:
125 mm (4.92 in)
Rayon de braquage minimum:
2800 mm (110.2 in)Poids:Poids à vide:
245 kg (540 lb)Moteur:Type de moteur:
Refroidissement par air, 4 temps, DACT
Disposition du ou des cylindres:
4 cylindres en ligne
Cylindrée:
1251 cm³
Alésage × course:
79.0 × 63.8 mm (3.11 × 2.51 in)
Taux de compression:
9.70 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Marque recommandée:
YAMALUBE
Type:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 ou 20W-50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de l’élément du filtre à
huile:
2.80 L (2.96 US qt, 2.46 Imp.qt)
Avec remplacement de l’élément du filtre à
huile:
3.15 L (3.33 US qt, 2.77 Imp.qt)Filtre à air:Élément du filtre à air:
Élément en papier huiléCarburant:Carburant recommandé:
Supercarburant sans plomb exclusivementCapacité du réservoir:
21.0 L (5.55 US gal, 4.62 Imp.gal)
Quantité de la réserve:
4.5 L (1.19 US gal, 0.99 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:
Repère d’identification:
5UXB 10Bougie(s):Fabricant/modèle:
NGK/DPR8EA-9
Écartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Taux de réduction primaire:
1.750 (98/56)
Transmission finale:
Chaîne
Taux de réduction secondaire:
2.235 (38/17)
Type de boîte de vitesses:
Prise constante, 5 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
2.857 (40/14)
2e:
2.000 (36/18)
3e:
1.571 (33/21)
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U5WMF8F0.book Page 1 Tuesday, August 17, 2010 9:17 AM

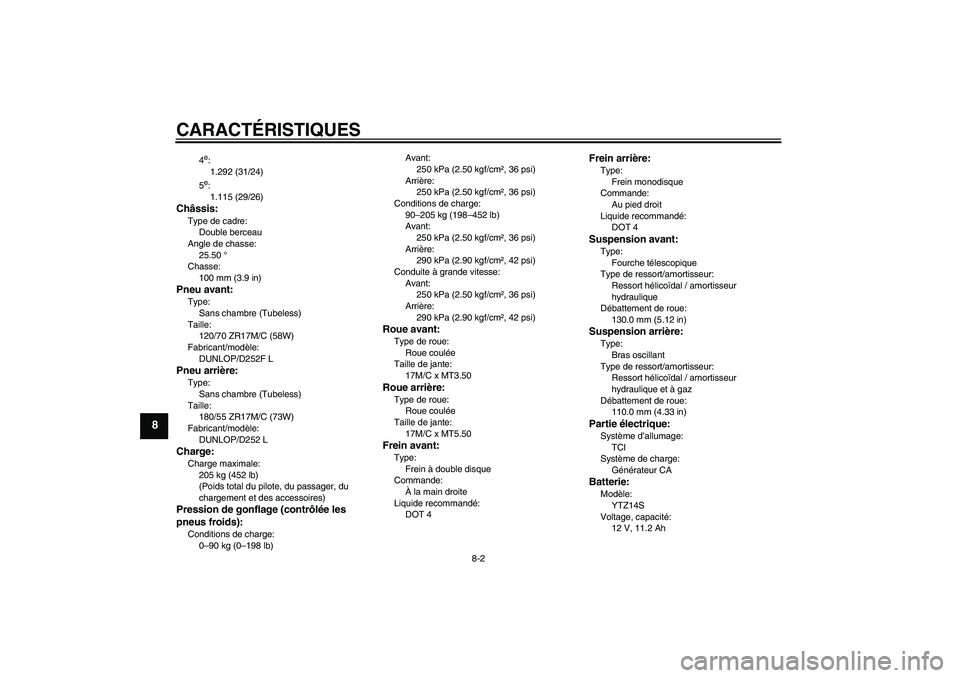

CARACTÉRISTIQUES
8-2
8
4e:
1.292 (31/24)
5e:
1.115 (29/26)
Châssis:Type de cadre:
Double berceau
Angle de chasse:
25.50 °
Chasse:
100 mm (3.9 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70 ZR17M/C (58W)
Fabricant/modèle:
DUNLOP/D252F LPneu arrière:Type:
Sans chambre (Tubeless)
Taille:
180/55 ZR17M/C (73W)
Fabricant/modèle:
DUNLOP/D252 LCharge:Charge maximale:
205 kg (452 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)Avant:
250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
250 kPa (2.50 kgf/cm², 36 psi)
Conditions de charge:
90–205 kg (198–452 lb)
Avant:
250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
290 kPa (2.90 kgf/cm², 42 psi)
Conduite à grande vitesse:
Avant:
250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
290 kPa (2.90 kgf/cm², 42 psi)
Roue avant:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT3.50Roue arrière:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT5.50Frein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4
Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement de roue:
130.0 mm (5.12 in)Suspension arrière:Type:
Bras oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement de roue:
110.0 mm (4.33 in)Partie électrique:Système d’allumage:
TCI
Système de charge:
Générateur CABatterie:Modèle:
YTZ14S
Voltage, capacité:
12 V, 11.2 Ah
U5WMF8F0.book Page 2 Tuesday, August 17, 2010 9:17 AM

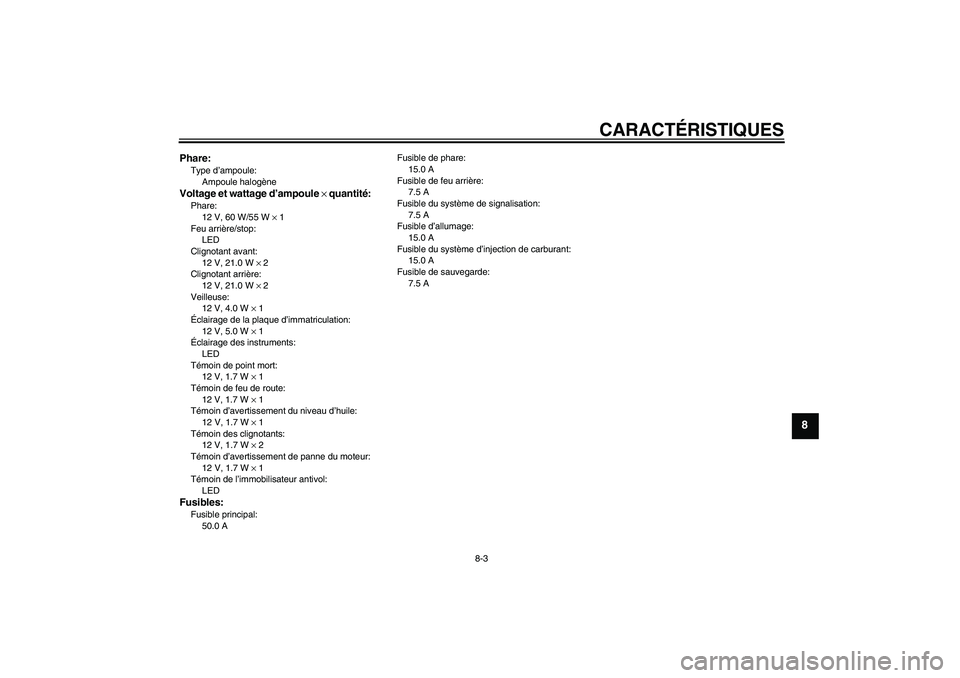

CARACTÉRISTIQUES
8-3
8
Phare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 60 W/55 W × 1
Feu arrière/stop:
LED
Clignotant avant:
12 V, 21.0 W × 2
Clignotant arrière:
12 V, 21.0 W × 2
Veilleuse:
12 V, 4.0 W × 1
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LED
Témoin de point mort:
12 V, 1.7 W × 1
Témoin de feu de route:
12 V, 1.7 W × 1
Témoin d’avertissement du niveau d’huile:
12 V, 1.7 W × 1
Témoin des clignotants:
12 V, 1.7 W × 2
Témoin d’avertissement de panne du moteur:
12 V, 1.7 W × 1
Témoin de l’immobilisateur antivol:
LEDFusibles:Fusible principal:
50.0 AFusible de phare:
15.0 A
Fusible de feu arrière:
7.5 A
Fusible du système de signalisation:
7.5 A
Fusible d’allumage:
15.0 A
Fusible du système d’injection de carburant:
15.0 A
Fusible de sauvegarde:
7.5 A
U5WMF8F0.book Page 3 Tuesday, August 17, 2010 9:17 AM

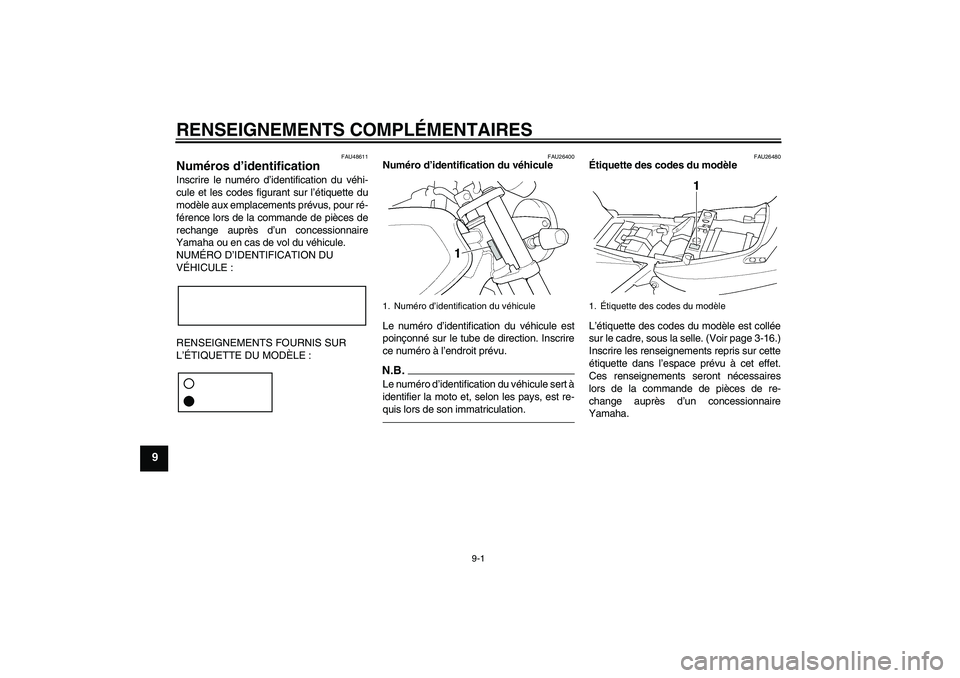

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU48611
Numéros d’identification Inscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour ré-
férence lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26480
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-16.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.
1. Numéro d’identification du véhicule
1.Étiquette des codes du modèle
U5WMF8F0.book Page 1 Tuesday, August 17, 2010 9:17 AM

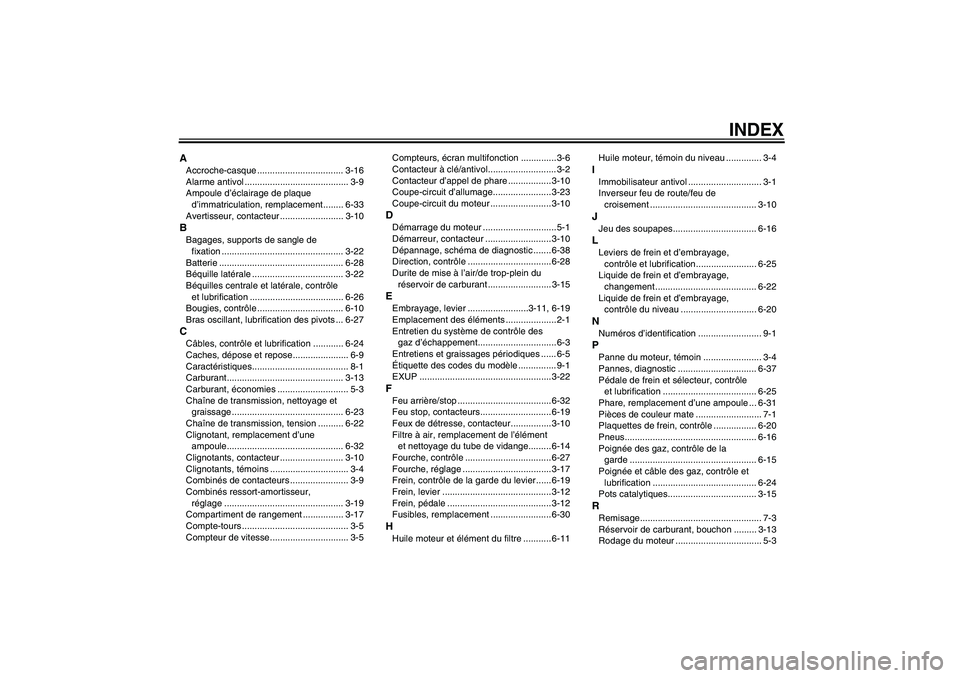

INDEX
AAccroche-casque .................................. 3-16
Alarme antivol ......................................... 3-9
Ampoule d’éclairage de plaque
d’immatriculation, remplacement........ 6-33
Avertisseur, contacteur ......................... 3-10BBagages, supports de sangle de
fixation ................................................ 3-22
Batterie ................................................. 6-28
Béquille latérale .................................... 3-22
Béquilles centrale et latérale, contrôle
et lubrification ..................................... 6-26
Bougies, contrôle .................................. 6-10
Bras oscillant, lubrification des pivots ... 6-27CCâbles, contrôle et lubrification ............ 6-24
Caches, dépose et repose...................... 6-9
Caractéristiques...................................... 8-1
Carburant.............................................. 3-13
Carburant, économies ............................ 5-3
Chaîne de transmission, nettoyage et
graissage ............................................ 6-23
Chaîne de transmission, tension .......... 6-22
Clignotant, remplacement d’une
ampoule.............................................. 6-32
Clignotants, contacteur ......................... 3-10
Clignotants, témoins ............................... 3-4
Combinés de contacteurs ....................... 3-9
Combinés ressort-amortisseur,
réglage ............................................... 3-19
Compartiment de rangement ................ 3-17
Compte-tours .......................................... 3-5
Compteur de vitesse............................... 3-5Compteurs, écran multifonction ..............3-6
Contacteur à clé/antivol........................... 3-2
Contacteur d’appel de phare ................. 3-10
Coupe-circuit d’allumage....................... 3-23
Coupe-circuit du moteur ........................ 3-10
DDémarrage du moteur .............................5-1
Démarreur, contacteur .......................... 3-10
Dépannage, schéma de diagnostic ....... 6-38
Direction, contrôle .................................6-28
Durite de mise à l’air/de trop-plein du
réservoir de carburant ......................... 3-15EEmbrayage, levier ........................3-11, 6-19
Emplacement des éléments .................... 2-1
Entretien du système de contrôle des
gaz d’échappement............................... 6-3
Entretiens et graissages périodiques ...... 6-5
Étiquette des codes du modèle ............... 9-1
EXUP ....................................................3-22FFeu arrière/stop .....................................6-32
Feu stop, contacteurs............................ 6-19
Feux de détresse, contacteur................3-10
Filtre à air, remplacement de l’élément
et nettoyage du tube de vidange......... 6-14
Fourche, contrôle .................................. 6-27
Fourche, réglage ...................................3-17
Frein, contrôle de la garde du levier...... 6-19
Frein, levier ........................................... 3-12
Frein, pédale ......................................... 3-12
Fusibles, remplacement ........................ 6-30HHuile moteur et élément du filtre ........... 6-11Huile moteur, témoin du niveau .............. 3-4
IImmobilisateur antivol ............................. 3-1
Inverseur feu de route/feu de
croisement .......................................... 3-10JJeu des soupapes................................. 6-16LLeviers de frein et d’embrayage,
contrôle et lubrification........................ 6-25
Liquide de frein et d’embrayage,
changement ........................................ 6-22
Liquide de frein et d’embrayage,
contrôle du niveau .............................. 6-20NNuméros d’identification ......................... 9-1PPanne du moteur, témoin ....................... 3-4
Pannes, diagnostic ............................... 6-37
Pédale de frein et sélecteur, contrôle
et lubrification ..................................... 6-25
Phare, remplacement d’une ampoule ... 6-31
Pièces de couleur mate .......................... 7-1
Plaquettes de frein, contrôle ................. 6-20
Pneus.................................................... 6-16
Poignée des gaz, contrôle de la
garde .................................................. 6-15
Poignée et câble des gaz, contrôle et
lubrification ......................................... 6-24
Pots catalytiques................................... 3-15RRemisage................................................ 7-3
Réservoir de carburant, bouchon ......... 3-13
Rodage du moteur .................................. 5-3
U5WMF8F0.book Page 1 Tuesday, August 17, 2010 9:17 AM

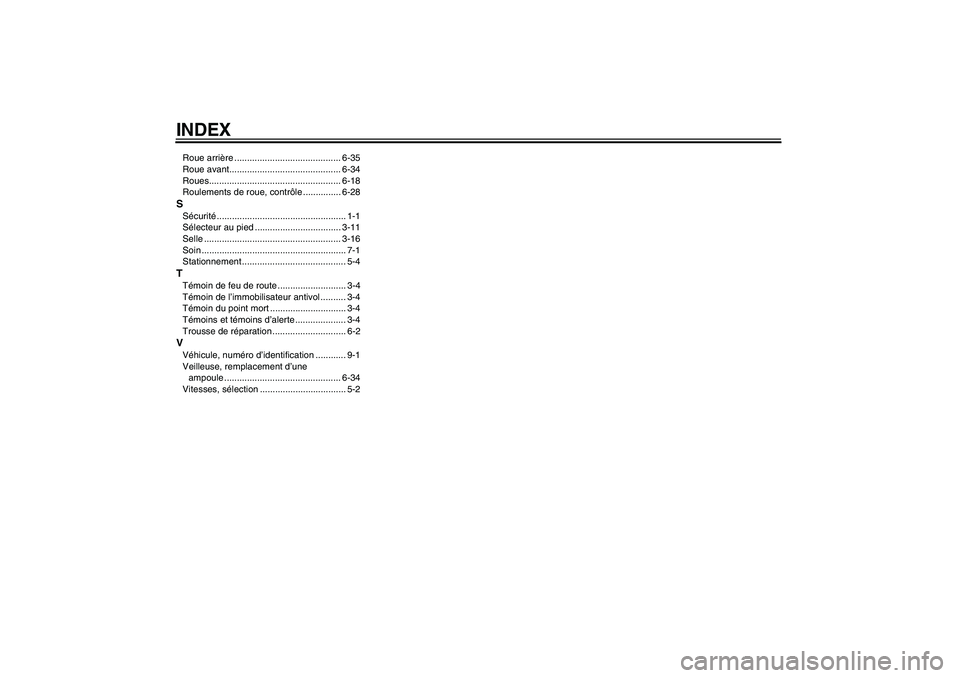

INDEXRoue arrière .......................................... 6-35
Roue avant............................................ 6-34
Roues.................................................... 6-18
Roulements de roue, contrôle ............... 6-28SSécurité................................................... 1-1
Sélecteur au pied .................................. 3-11
Selle ...................................................... 3-16
Soin ......................................................... 7-1
Stationnement ......................................... 5-4TTémoin de feu de route ........................... 3-4
Témoin de l’immobilisateur antivol .......... 3-4
Témoin du point mort .............................. 3-4
Témoins et témoins d’alerte .................... 3-4
Trousse de réparation ............................. 6-2VVéhicule, numéro d’identification ............ 9-1
Veilleuse, remplacement d’une
ampoule .............................................. 6-34
Vitesses, sélection .................................. 5-2
U5WMF8F0.book Page 2 Tuesday, August 17, 2010 9:17 AM

U5WMF8F0.book Page 3 Tuesday, August 17, 2010 9:17 AM

IMPRIMÉ SUR PAPIER RECYCLÉ
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2010.08-0.3×1 CR
(F)
DIC183
