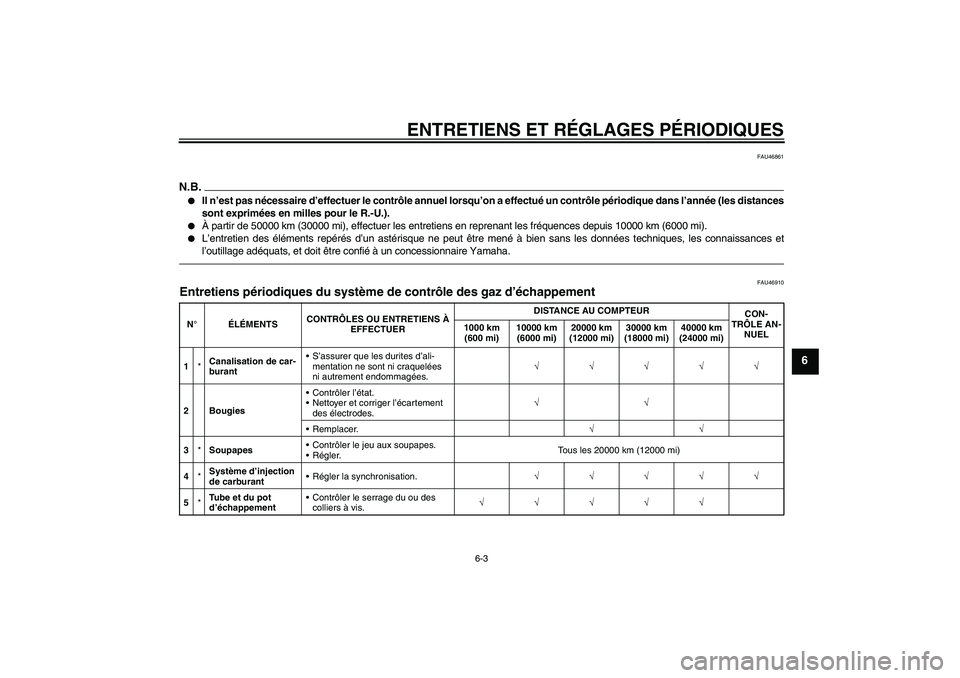

Page 49 of 96
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-3
6
FAU46861
N.B.
Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année (les distances
sont exprimées en milles pour le R.-U.).
À partir de 50000 km (30000 mi), effectuer les entretiens en reprenant les fréquences depuis 10000 km (6000 mi).
L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances et
l’outillage adéquats, et doit être confié à un concessionnaire Yamaha.
FAU46910
Entretiens périodiques du système de contrôle des gaz d’échappement N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Canalisation de car-
burantS’assurer que les durites d’ali-
mentation ne sont ni craquelées
ni autrement endommagées.√√√√√
2 BougiesContrôler l’état.
Nettoyer et corriger l’écartement
des électrodes.√√
Remplacer.√√
3*SoupapesContrôler le jeu aux soupapes.
Régler.Tous les 20000 km (12000 mi)
4*Système d’injection
de carburantRégler la synchronisation.√√√√√
5*Tube et du pot
d’échappementContrôler le serrage du ou des
colliers à vis.√√√√√
U5WMF8F0.book Page 3 Tuesday, August 17, 2010 9:17 AM

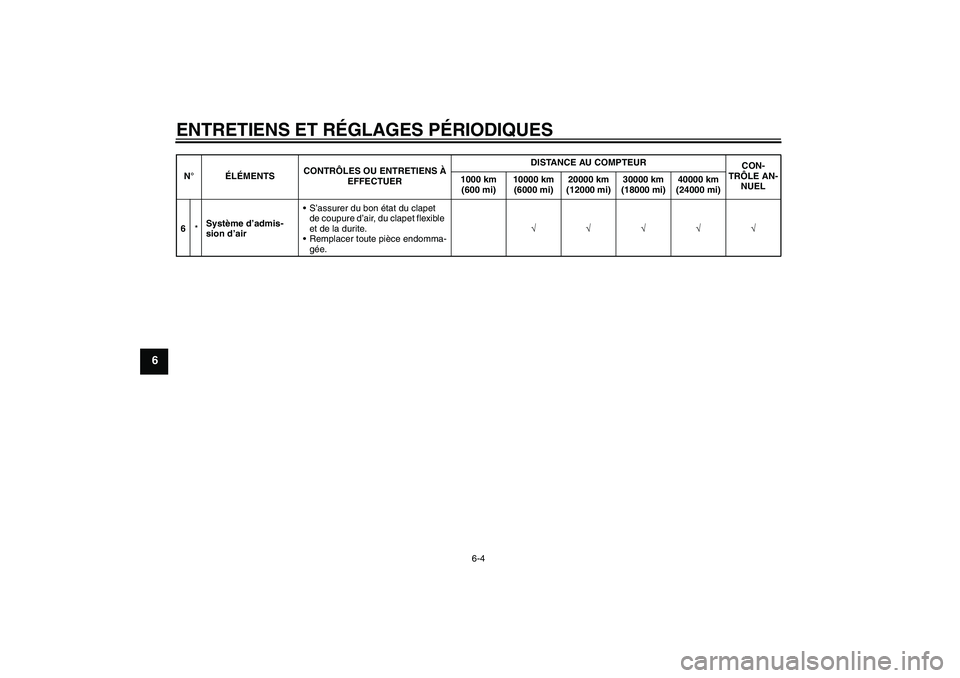

Page 50 of 96
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-4
6
6*Système d’admis-
sion d’airS’assurer du bon état du clapet
de coupure d’air, du clapet flexible
et de la durite.
Remplacer toute pièce endomma-
gée.√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U5WMF8F0.book Page 4 Tuesday, August 17, 2010 9:17 AM
Page 51 of 96
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-5
6
FAU1770C
Entretiens périodiques et fréquences de graissage N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1Élément du filtre à
airRemplacer.√
2*EmbrayageContrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite.√√√√√
3*Frein avantContrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite.√√√√√√
Remplacer les plaquettes de
frein.Quand la limite est atteinte.
4*Frein arrièreContrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite.√√√√√√
Remplacer les plaquettes de
frein.Quand la limite est atteinte.
5*Durites de freinS’assurer de l’absence de cra-
quelures ou autre endommage-
ment.√√√√√
Remplacer. Tous les 4 ans
6*RouesContrôler le voile et l’état.√√√√
7*PneusContrôler la profondeur de sculp-
ture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.√√√√√
U5WMF8F0.book Page 5 Tuesday, August 17, 2010 9:17 AM

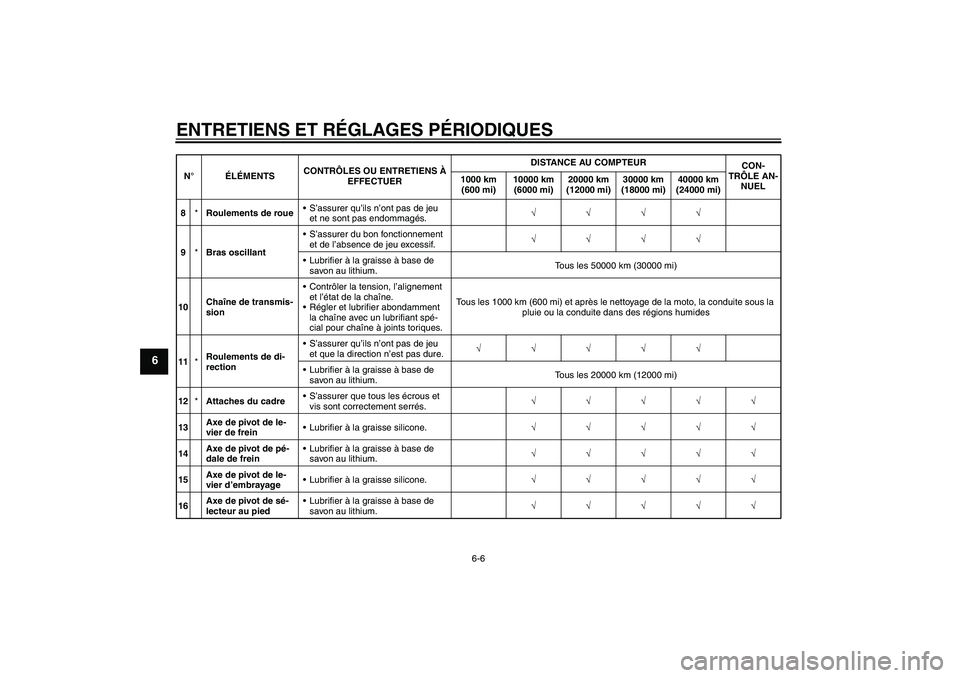

Page 52 of 96
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-6
6
8*Roulements de roueS’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés.√√√√
9*Bras oscillantS’assurer du bon fonctionnement
et de l’absence de jeu excessif.√√√√
Lubrifier à la graisse à base de
savon au lithium.Tous les 50000 km (30000 mi)
10Chaîne de transmis-
sionContrôler la tension, l’alignement
et l’état de la chaîne.
Régler et lubrifier abondamment
la chaîne avec un lubrifiant spé-
cial pour chaîne à joints toriques.Tous les 1000 km (600 mi) et après le nettoyage de la moto, la conduite sous la
pluie ou la conduite dans des régions humides
11*Roulements de di-
rectionS’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure.√√√√√
Lubrifier à la graisse à base de
savon au lithium.Tous les 20000 km (12000 mi)
12*Attaches du cadreS’assurer que tous les écrous et
vis sont correctement serrés.√√√√√
13Axe de pivot de le-
vier de freinLubrifier à la graisse silicone.√√√√√
14Axe de pivot de pé-
dale de freinLubrifier à la graisse à base de
savon au lithium.√√√√√
15Axe de pivot de le-
vier d’embrayageLubrifier à la graisse silicone.√√√√√
16Axe de pivot de sé-
lecteur au piedLubrifier à la graisse à base de
savon au lithium.√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U5WMF8F0.book Page 6 Tuesday, August 17, 2010 9:17 AM

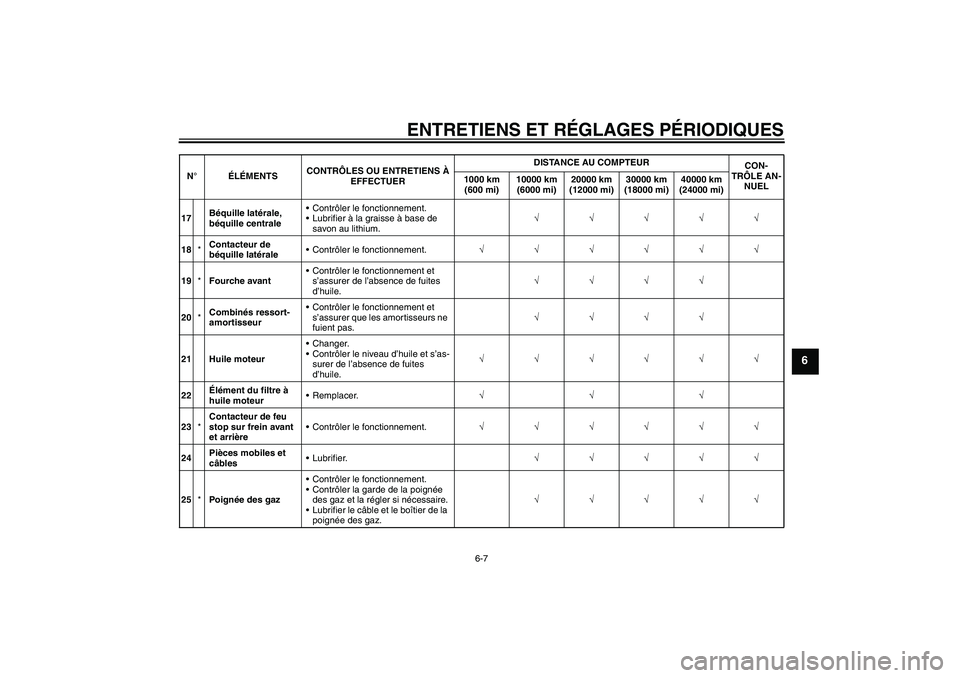

Page 53 of 96
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-7
6
17Béquille latérale,
béquille centraleContrôler le fonctionnement.
Lubrifier à la graisse à base de
savon au lithium.√√√√√
18*Contacteur de
béquille latéraleContrôler le fonctionnement.√√√√√√
19*Fourche avantContrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.√√√√
20*Combinés ressort-
amortisseurContrôler le fonctionnement et
s’assurer que les amortisseurs ne
fuient pas.√√√√
21 Huile moteurChanger.
Contrôler le niveau d’huile et s’as-
surer de l’absence de fuites
d’huile.√√√√√√
22Élément du filtre à
huile moteurRemplacer.√√√
23*Contacteur de feu
stop sur frein avant
et arrièreContrôler le fonctionnement.√√√√√√
24Pièces mobiles et
câblesLubrifier.√√√√√
25*Poignée des gazContrôler le fonctionnement.
Contrôler la garde de la poignée
des gaz et la régler si nécessaire.
Lubrifier le câble et le boîtier de la
poignée des gaz.√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U5WMF8F0.book Page 7 Tuesday, August 17, 2010 9:17 AM

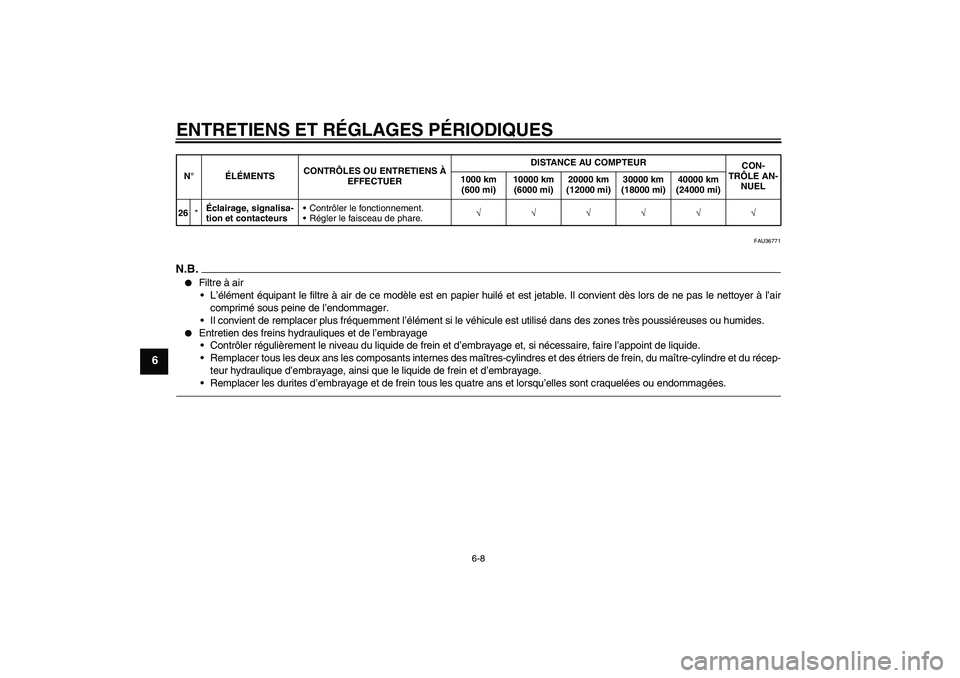

Page 54 of 96
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
6
FAU36771
N.B.
Filtre à air
L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air
comprimé sous peine de l’endommager.
Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou humides.
Entretien des freins hydrauliques et de l’embrayage
Contrôler régulièrement le niveau du liquide de frein et d’embrayage et, si nécessaire, faire l’appoint de liquide.
Remplacer tous les deux ans les composants internes des maîtres-cylindres et des étriers de frein, du maître-cylindre et du récep-
teur hydraulique d’embrayage, ainsi que le liquide de frein et d’embrayage.
Remplacer les durites d’embrayage et de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
26*Éclairage, signalisa-
tion et contacteursContrôler le fonctionnement.
Régler le faisceau de phare.√√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U5WMF8F0.book Page 8 Tuesday, August 17, 2010 9:17 AM

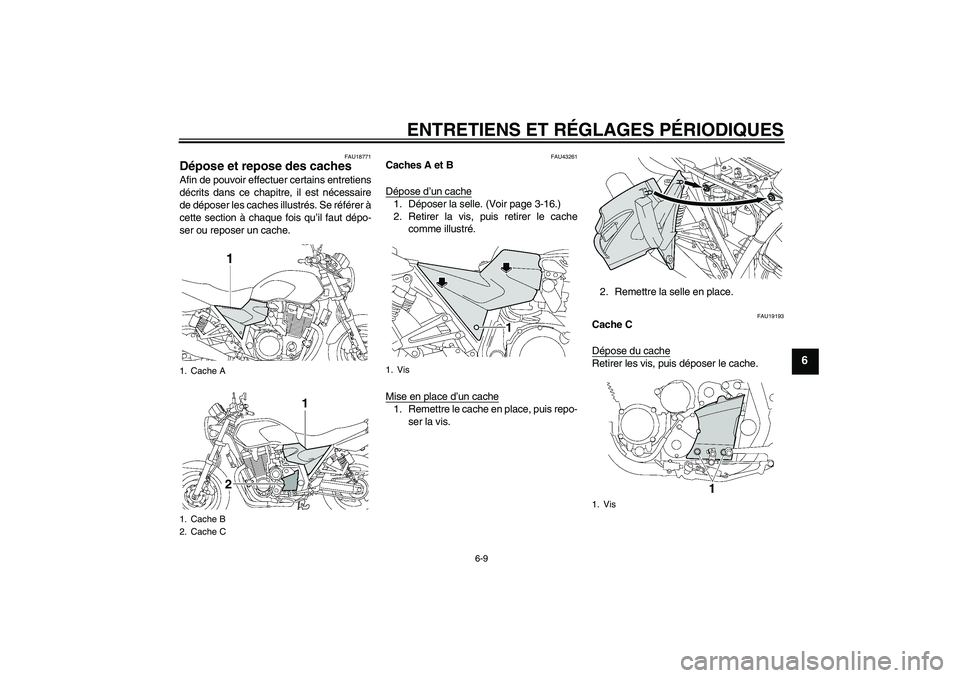

Page 55 of 96
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
6
FAU18771
Dépose et repose des caches Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches illustrés. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer un cache.
FAU43261
Caches A et B
Dépose d’un cache1. Déposer la selle. (Voir page 3-16.)
2. Retirer la vis, puis retirer le cache
comme illustré.
Mise en place d’un cache1. Remettre le cache en place, puis repo-
ser la vis.2. Remettre la selle en place.
FAU19193
Cache C
Dépose du cacheRetirer les vis, puis déposer le cache.
1. Cache A
1. Cache B
2. Cache C
1
2
1. Vis
1
1. Vis
U5WMF8F0.book Page 9 Tuesday, August 17, 2010 9:17 AM

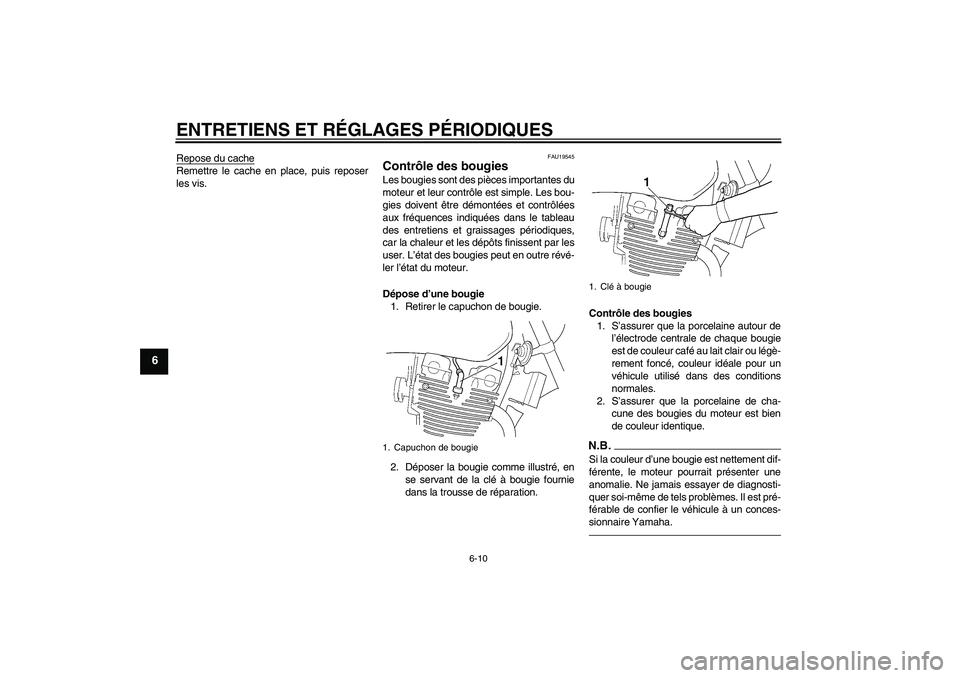

Page 56 of 96
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6
Repose du cacheRemettre le cache en place, puis reposer
les vis.
FAU19545
Contrôle des bougies Les bougies sont des pièces importantes du
moteur et leur contrôle est simple. Les bou-
gies doivent être démontées et contrôlées
aux fréquences indiquées dans le tableau
des entretiens et graissages périodiques,
car la chaleur et les dépôts finissent par les
user. L’état des bougies peut en outre révé-
ler l’état du moteur.
Dépose d’une bougie
1. Retirer le capuchon de bougie.
2. Déposer la bougie comme illustré, en
se servant de la clé à bougie fournie
dans la trousse de réparation.Contrôle des bougies
1. S’assurer que la porcelaine autour de
l’électrode centrale de chaque bougie
est de couleur café au lait clair ou légè-
rement foncé, couleur idéale pour un
véhicule utilisé dans des conditions
normales.
2. S’assurer que la porcelaine de cha-
cune des bougies du moteur est bien
de couleur identique.
N.B.Si la couleur d’une bougie est nettement dif-
férente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est pré-
férable de confier le véhicule à un conces-
sionnaire Yamaha.
1. Capuchon de bougie
1. Clé à bougie
U5WMF8F0.book Page 10 Tuesday, August 17, 2010 9:17 AM
