2011 YAMAHA XJR 1300 Instructieboekje (in Dutch)

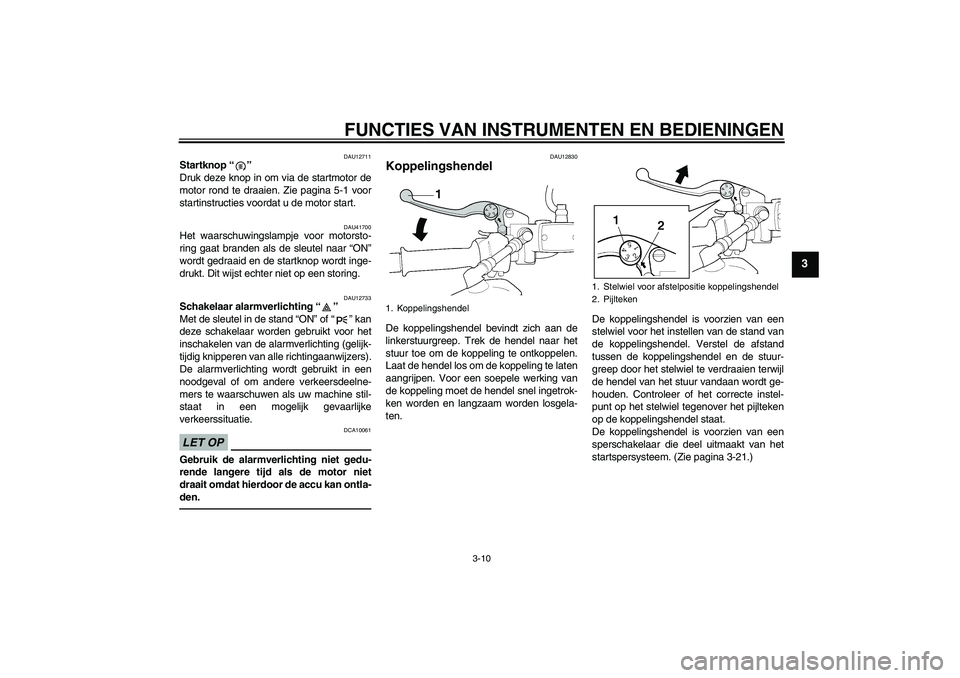

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
DAU12711
Startknop“”
Druk deze knop in om via de startmotor de
motor rond te draaien. Zie pagina 5-1 voor
startinstructies voordat u de motor start.
DAU41700
Het waarschuwingslampje voor motorsto-
ring gaat branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
DAU12733
Schakelaar alarmverlichting“”
Met de sleutel in de stand “ON” of“” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10061
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-
den.
DAU12830
Koppelingshendel De koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.De koppelingshendel is voorzien van een
stelwiel voor het instellen van de stand van
de koppelingshendel. Verstel de afstand
tussen de koppelingshendel en de stuur-
greep door het stelwiel te verdraaien terwijl
de hendel van het stuur vandaan wordt ge-
houden. Controleer of het correcte instel-
punt op het stelwiel tegenover het pijlteken
op de koppelingshendel staat.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-21.)1. Koppelingshendel
1. Stelwiel voor afstelpositie koppelingshendel
2. Pijlteken
U5WMD8D0.book Page 10 Tuesday, August 17, 2010 3:05 PM

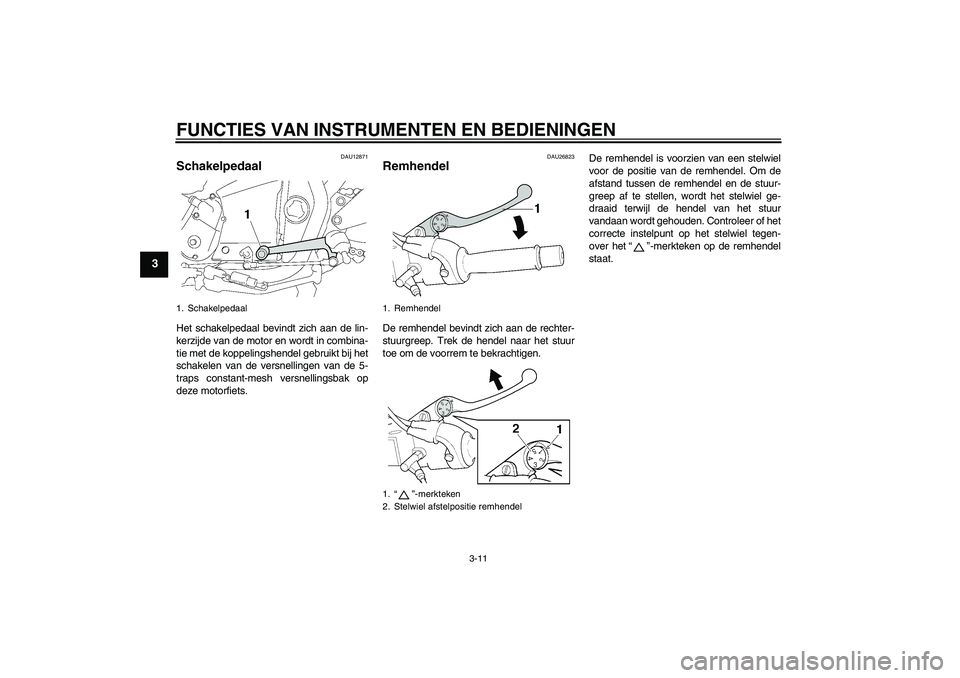

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3
DAU12871
Schakelpedaal Het schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij het
schakelen van de versnellingen van de 5-
traps constant-mesh versnellingsbak op
deze motorfiets.
DAU26823
Remhendel De remhendel bevindt zich aan de rechter-
stuurgreep. Trek de hendel naar het stuur
toe om de voorrem te bekrachtigen.De remhendel is voorzien van een stelwiel
voor de positie van de remhendel. Om de
afstand tussen de remhendel en de stuur-
greep af te stellen, wordt het stelwiel ge-
draaid terwijl de hendel van het stuur
vandaan wordt gehouden. Controleer of het
correcte instelpunt op het stelwiel tegen-
over het“”-merkteken op de remhendel
staat.
1. Schakelpedaal
1. Remhendel
1.“”-merkteken
2. Stelwiel afstelpositie remhendel
U5WMD8D0.book Page 11 Tuesday, August 17, 2010 3:05 PM

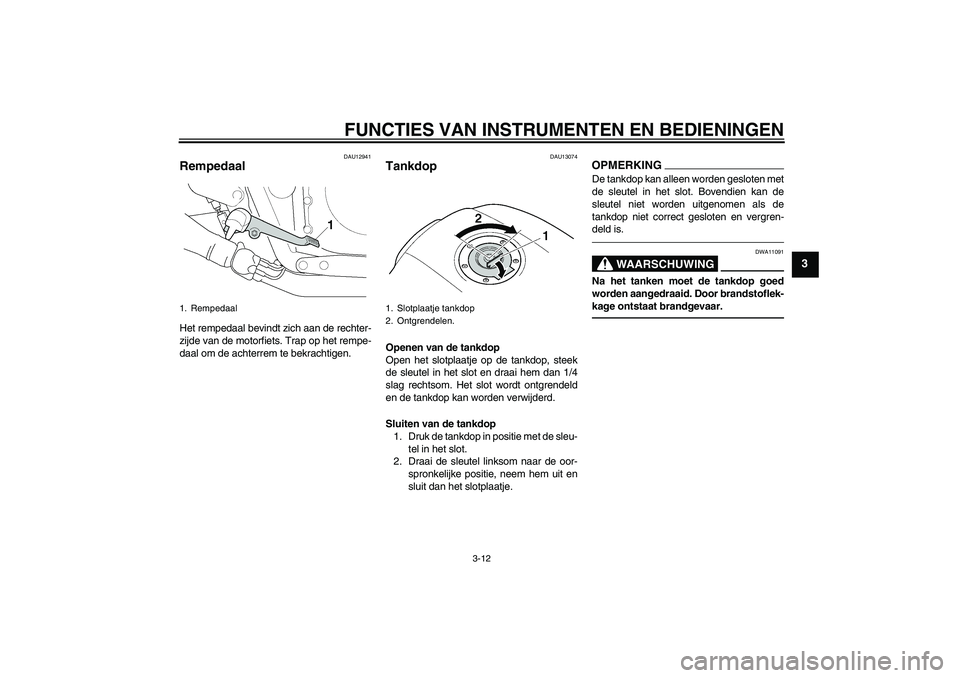

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
DAU12941
Rempedaal Het rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
DAU13074
Tankdop Openen van de tankdop
Open het slotplaatje op de tankdop, steek
de sleutel in het slot en draai hem dan 1/4
slag rechtsom. Het slot wordt ontgrendeld
en de tankdop kan worden verwijderd.
Sluiten van de tankdop
1. Druk de tankdop in positie met de sleu-
tel in het slot.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.
OPMERKINGDe tankdop kan alleen worden gesloten met
de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de
tankdop niet correct gesloten en vergren-
deld is.
WAARSCHUWING
DWA11091
Na het tanken moet de tankdop goed
worden aangedraaid. Door brandstoflek-
kage ontstaat brandgevaar.
1. Rempedaal
1. Slotplaatje tankdop
2. Ontgrendelen.
U5WMD8D0.book Page 12 Tuesday, August 17, 2010 3:05 PM

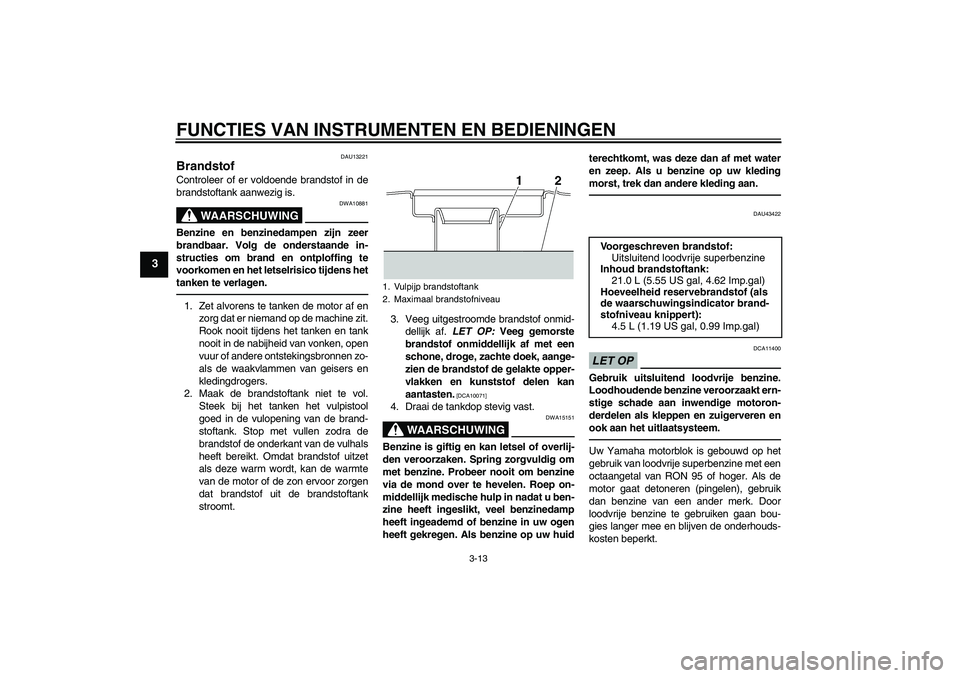

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
3
DAU13221
Brandstof Controleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10881
Benzine en benzinedampen zijn zeer
brandbaar. Volg de onderstaande in-
structies om brand en ontploffing te
voorkomen en het letselrisico tijdens het
tanken te verlagen.1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine zit.
Rook nooit tijdens het tanken en tank
nooit in de nabijheid van vonken, open
vuur of andere ontstekingsbronnen zo-
als de waakvlammen van geisers en
kledingdrogers.
2. Maak de brandstoftank niet te vol.
Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt.3. Veeg uitgestroomde brandstof onmid-
dellijk af. LET OP: Veeg gemorste
brandstof onmiddellijk af met een
schone, droge, zachte doek, aange-
zien de brandstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10071]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15151
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep on-
middellijk medische hulp in nadat u ben-
zine heeft ingeslikt, veel benzinedamp
heeft ingeademd of benzine in uw ogen
heeft gekregen. Als benzine op uw huidterechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kleding
morst, trek dan andere kleding aan.
DAU43422
LET OP
DCA11400
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt ern-
stige schade aan inwendige motoron-
derdelen als kleppen en zuigerveren en
ook aan het uitlaatsysteem.Uw Yamaha motorblok is gebouwd op het
gebruik van loodvrije superbenzine met een
octaangetal van RON 95 of hoger. Als de
motor gaat detoneren (pingelen), gebruik
dan benzine van een ander merk. Door
loodvrije benzine te gebruiken gaan bou-
gies langer mee en blijven de onderhouds-
kosten beperkt.
1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
Voorgeschreven brandstof:
Uitsluitend loodvrije superbenzine
Inhoud brandstoftank:
21.0 L (5.55 US gal, 4.62 Imp.gal)
Hoeveelheid reservebrandstof (als
de waarschuwingsindicator brand-
stofniveau knippert):
4.5 L (1.19 US gal, 0.99 Imp.gal)
U5WMD8D0.book Page 13 Tuesday, August 17, 2010 3:05 PM

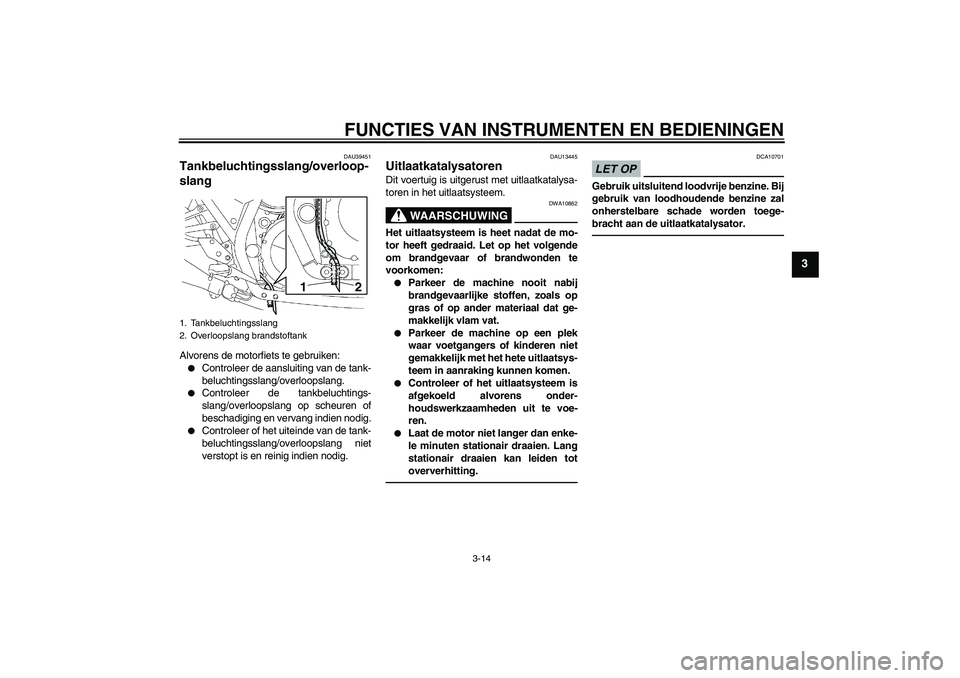

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3
DAU39451
Tankbeluchtingsslang/overloop-
slang Alvorens de motorfiets te gebruiken:

Controleer de aansluiting van de tank-
beluchtingsslang/overloopslang.


Controleer de tankbeluchtings-
slang/overloopslang op scheuren of
beschadiging en vervang indien nodig.


Controleer of het uiteinde van de tank-
beluchtingsslang/overloopslang niet
verstopt is en reinig indien nodig.
DAU13445
Uitlaatkatalysatoren Dit voertuig is uitgerust met uitlaatkatalysa-
toren in het uitlaatsysteem.
WAARSCHUWING
DWA10862
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Let op het volgende
om brandgevaar of brandwonden te
voorkomen:

Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlam vat.


Parkeer de machine op een plek
waar voetgangers of kinderen niet
gemakkelijk met het hete uitlaatsys-
teem in aanraking kunnen komen.


Controleer of het uitlaatsysteem is
afgekoeld alvorens onder-
houdswerkzaamheden uit te voe-
ren.


Laat de motor niet langer dan enke-
le minuten stationair draaien. Lang
stationair draaien kan leiden tot
oververhitting.
LET OP
DCA10701
Gebruik uitsluitend loodvrije benzine. Bij
gebruik van loodhoudende benzine zal
onherstelbare schade worden toege-
bracht aan de uitlaatkatalysator.
1. Tankbeluchtingsslang
2. Overloopslang brandstoftank
2
1
U5WMD8D0.book Page 14 Tuesday, August 17, 2010 3:05 PM

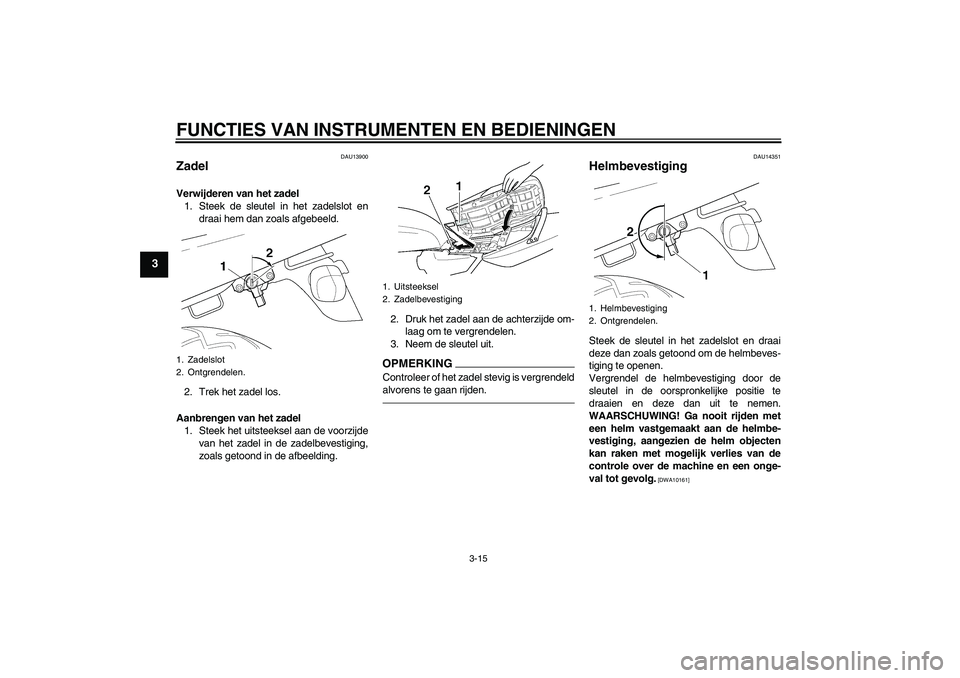

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3
DAU13900
Zadel Verwijderen van het zadel
1. Steek de sleutel in het zadelslot en
draai hem dan zoals afgebeeld.
2. Trek het zadel los.
Aanbrengen van het zadel
1. Steek het uitsteeksel aan de voorzijde
van het zadel in de zadelbevestiging,
zoals getoond in de afbeelding.2. Druk het zadel aan de achterzijde om-
laag om te vergrendelen.
3. Neem de sleutel uit.
OPMERKINGControleer of het zadel stevig is vergrendeld
alvorens te gaan rijden.
DAU14351
Helmbevestiging Steek de sleutel in het zadelslot en draai
deze dan zoals getoond om de helmbeves-
tiging te openen.
Vergrendel de helmbevestiging door de
sleutel in de oorspronkelijke positie te
draaien en deze dan uit te nemen.
WAARSCHUWING! Ga nooit rijden met
een helm vastgemaakt aan de helmbe-
vestiging, aangezien de helm objecten
kan raken met mogelijk verlies van de
controle over de machine en een onge-
val tot gevolg.
[DWA10161]
1. Zadelslot
2. Ontgrendelen.
1. Uitsteeksel
2. Zadelbevestiging
1. Helmbevestiging
2. Ontgrendelen.
U5WMD8D0.book Page 15 Tuesday, August 17, 2010 3:05 PM

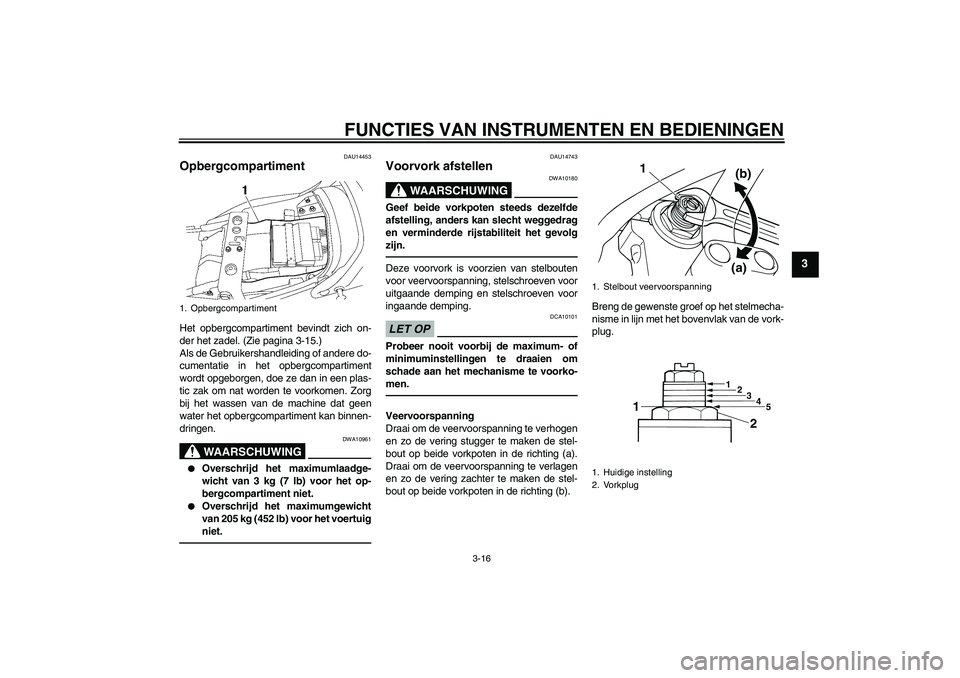

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3
DAU14453
Opbergcompartiment Het opbergcompartiment bevindt zich on-
der het zadel. (Zie pagina 3-15.)
Als de Gebruikershandleiding of andere do-
cumentatie in het opbergcompartiment
wordt opgeborgen, doe ze dan in een plas-
tic zak om nat worden te voorkomen. Zorg
bij het wassen van de machine dat geen
water het opbergcompartiment kan binnen-
dringen.
WAARSCHUWING
DWA10961


Overschrijd het maximumlaadge-
wicht van 3 kg (7 lb) voor het op-
bergcompartiment niet.


Overschrijd het maximumgewicht
van 205 kg (452 lb) voor het voertuig
niet.
DAU14743
Voorvork afstellen
WAARSCHUWING
DWA10180
Geef beide vorkpoten steeds dezelfde
afstelling, anders kan slecht weggedrag
en verminderde rijstabiliteit het gevolg
zijn.Deze voorvork is voorzien van stelbouten
voor veervoorspanning, stelschroeven voor
uitgaande demping en stelschroeven voor
ingaande demping.LET OP
DCA10101
Probeer nooit voorbij de maximum- of
minimuminstellingen te draaien om
schade aan het mechanisme te voorko-
men.Veervoorspanning
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
bout op beide vorkpoten in de richting (a).
Draai om de veervoorspanning te verlagen
en zo de vering zachter te maken de stel-
bout op beide vorkpoten in de richting (b).Breng de gewenste groef op het stelmecha-
nisme in lijn met het bovenvlak van de vork-
plug.
1. Opbergcompartiment
1. Stelbout veervoorspanning
1. Huidige instelling
2. Vorkplug
1
(a)(b)
3
1
2
4
5
2 1
U5WMD8D0.book Page 16 Tuesday, August 17, 2010 3:05 PM

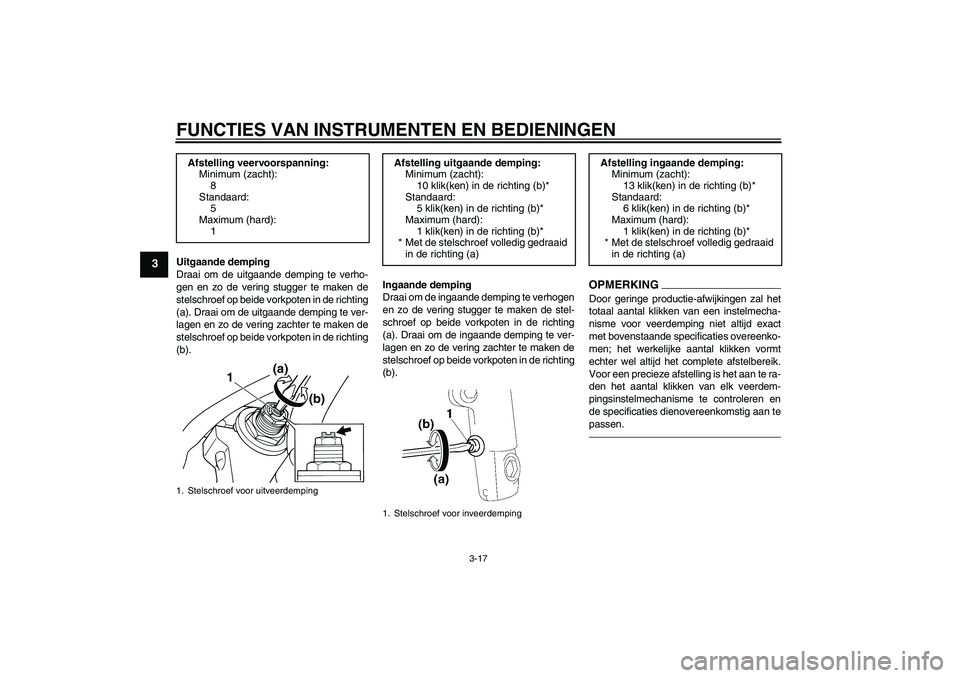

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-17
3
Uitgaande demping
Draai om de uitgaande demping te verho-
gen en zo de vering stugger te maken de
stelschroef op beide vorkpoten in de richting
(a). Draai om de uitgaande demping te ver-
lagen en zo de vering zachter te maken de
stelschroef op beide vorkpoten in de richting
(b).Ingaande demping
Draai om de ingaande demping te verhogen
en zo de vering stugger te maken de stel-
schroef op beide vorkpoten in de richting
(a). Draai om de ingaande demping te ver-
lagen en zo de vering zachter te maken de
stelschroef op beide vorkpoten in de richting
(b).
OPMERKINGDoor geringe productie-afwijkingen zal het
totaal aantal klikken van een instelmecha-
nisme voor veerdemping niet altijd exact
met bovenstaande specificaties overeenko-
men; het werkelijke aantal klikken vormt
echter wel altijd het complete afstelbereik.
Voor een precieze afstelling is het aan te ra-
den het aantal klikken van elk veerdem-
pingsinstelmechanisme te controleren en
de specificaties dienovereenkomstig aan te
passen.
Afstelling veervoorspanning:
Minimum (zacht):
8
Standaard:
5
Maximum (hard):
11. Stelschroef voor uitveerdemping
1(a)
(b)
Afstelling uitgaande demping:
Minimum (zacht):
10 klik(ken) in de richting (b)*
Standaard:
5 klik(ken) in de richting (b)*
Maximum (hard):
1 klik(ken) in de richting (b)*
* Met de stelschroef volledig gedraaid
in de richting (a) 1. Stelschroef voor inveerdemping
Afstelling ingaande demping:
Minimum (zacht):
13 klik(ken) in de richting (b)*
Standaard:
6 klik(ken) in de richting (b)*
Maximum (hard):
1 klik(ken) in de richting (b)*
* Met de stelschroef volledig gedraaid
in de richting (a)
U5WMD8D0.book Page 17 Tuesday, August 17, 2010 3:05 PM
