FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
de indicator voor het brandstofniveau“”
begint te knipperen, dient u zo snel mogelijk
te gaan tanken.OPMERKINGDeze brandstofniveaumeter is voorzien van
een zelfdiagnosesysteem. Als een storing
wordt gedetecteerd in het elektrische circuit,
wordt de volgende cyclus herhaald totdat
de storing is verholpen: Alle displayseg-
menten en het symbool“” zullen acht
keer knipperen en gedurende ongeveer 3
seconden uit gaan. Vraag in dat geval een
Yamaha dealer het elektrisch circuit te tes-
ten.KlokweergaveOm de klok op tijd te zetten
1. Draai de sleutel naar “ON”.
2. Houd de selectietoets en de resettoets
tegelijkertijd minstens twee seconden
lang ingedrukt.
3. Als de uuraanduiding begint te knippe-
ren, drukt u op de resettoets om de
uren in te stellen.
4. Druk op de selectietoets en de minu-
tenaanduiding zal gaan knipperen.
5. Druk op de resettoets om de minuten
in te stellen.
6. Druk op de selectietoets en laat deze
dan los om de klok te starten.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en geeft
het kilometerteller/rittellerdisplay een fout-
code weer.
Als het display foutcodes weergeeft, noteer
deze dan en vraag een Yamaha dealer om
het voertuig te controleren.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.
Als in de circuits van het startblokkeersys-
teem een storing wordt gedetecteerd, gaat
het controlelampje startblokkering knippe-
ren en geeft het display een foutcode weer.
OPMERKINGAls het display foutcode 52 weergeeft, be-
treft dit mogelijk een storing in het transpon-
dersignaal. Als deze fout zich voordoet,
probeer dan het volgende.1. Start de motor met behulp van de co-
deersleutel.OPMERKINGHoud andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
1. Klok
2. Selectietoets
3. Resettoets
1
3
2
1. Weergave foutcode
U5WMD8D0.book Page 7 Tuesday, August 17, 2010 3:05 PM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15951
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10271
Een onvoldoende vertrouwdheid met de
bedieningselementen kan leiden tot ver-
lies van de controle, met mogelijk een
ongeval of letsel tot gevolg.
DAU46632
OPMERKINGDit model is uitgerust met:

een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dat geval
wordt op het multifunctionele display
foutcode 30 weergegeven, maar dit
betreft geen storing. Draai de sleutel
naar “OFF” en vervolgens naar “ON”
om de foutcode te wissen. Als u dat
niet doet zal de motor niet starten, on-
danks dat de motor wordt aangezwen-
geld als u op de startknop drukt.


een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. In dat geval
wordt op het multifunctionele display
foutcode 70 weergegeven, maar dit
betreft geen storing. Druk op de start-
schakelaar om de foutcode te wissen
en de motor opnieuw te starten.
DAU32956
Starten van de motor Door het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:

De versnellingsbak staat in de vrij-
stand.


De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-21 voor meer informatie.
1. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op“” is gezet.
De volgende waarschuwingslampjes
en het controlelampje moeten enkele
seconden oplichten en dan uitgaan.

Waarschuwingslampje olieni-
veau


Waarschuwingslampje motorsto-
ring


Controlelampje startblokkering
LET OP
DCA11833
Als een waarschuwings- of controle-
lampje niet gaat branden wanneer de
sleutel naar “ON” wordt gedraaid, of
wanneer een waarschuwings- of contro-
lelampje niet dooft, zie dan pagina 3-3
U5WMD8D0.book Page 1 Tuesday, August 17, 2010 3:05 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-16
6
DAU21401

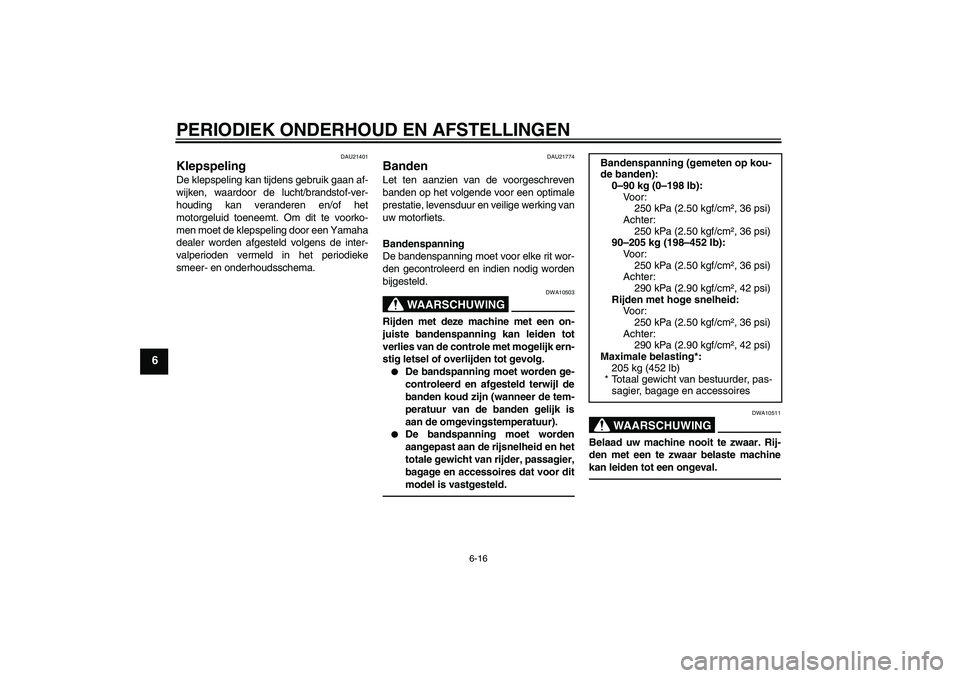

Klepspeling De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU21774
Banden Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10503
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg.

De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).


De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor dit
model is vastgesteld.
WAARSCHUWING
DWA10511
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machine
kan leiden tot een ongeval.Bandenspanning (gemeten op kou-
de banden):
0–90 kg (0–198 lb):
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter:
250 kPa (2.50 kgf/cm², 36 psi)
90–205 kg (198–452 lb):
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Rijden met hoge snelheid:
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Maximale belasting*:
205 kg (452 lb)
* Totaal gewicht van bestuurder, pas-
sagier, bagage en accessoires
U5WMD8D0.book Page 16 Tuesday, August 17, 2010 3:05 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-18
6

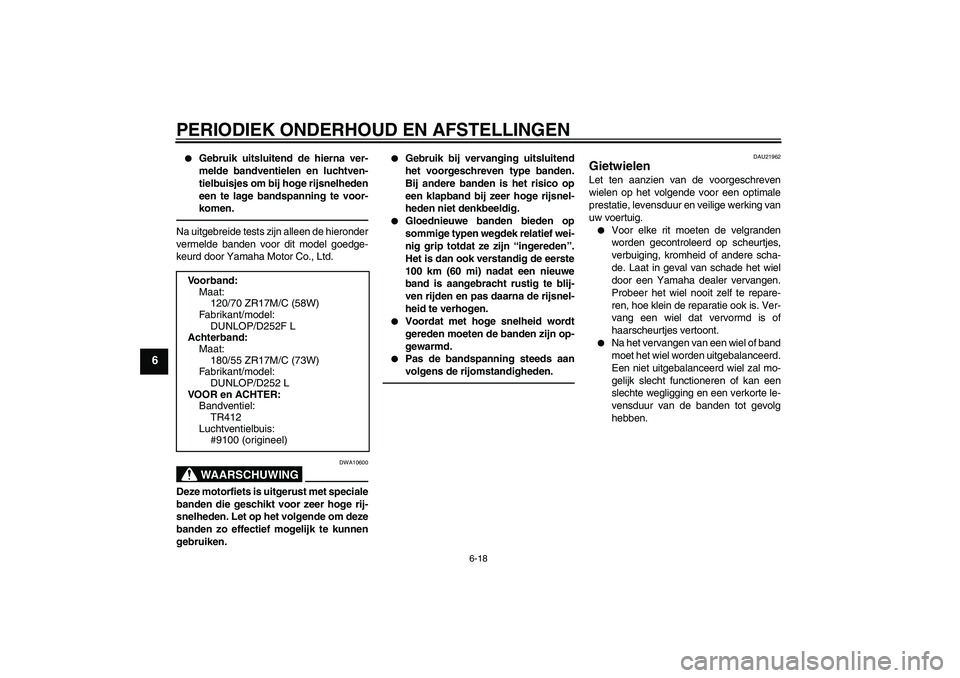

Gebruik uitsluitend de hierna ver-
melde bandventielen en luchtven-
tielbuisjes om bij hoge rijsnelheden
een te lage bandspanning te voor-
komen.
Na uitgebreide tests zijn alleen de hieronder
vermelde banden voor dit model goedge-
keurd door Yamaha Motor Co., Ltd.
WAARSCHUWING
DWA10600
Deze motorfiets is uitgerust met speciale
banden die geschikt voor zeer hoge rij-
snelheden. Let op het volgende om deze
banden zo effectief mogelijk te kunnen
gebruiken.


Gebruik bij vervanging uitsluitend
het voorgeschreven type banden.
Bij andere banden is het risico op
een klapband bij zeer hoge rijsnel-
heden niet denkbeeldig.


Gloednieuwe banden bieden op
sommige typen wegdek relatief wei-
nig grip totdat ze zijn “ingereden”.
Het is dan ook verstandig de eerste
100 km (60 mi) nadat een nieuwe
band is aangebracht rustig te blij-
ven rijden en pas daarna de rijsnel-
heid te verhogen.


Voordat met hoge snelheid wordt
gereden moeten de banden zijn op-
gewarmd.


Pas de bandspanning steeds aan
volgens de rijomstandigheden.
DAU21962
Gietwielen Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.

Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.


Na het vervangen van een wiel of band
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel zal mo-
gelijk slecht functioneren of kan een
slechte wegligging en een verkorte le-
vensduur van de banden tot gevolg
hebben. Voorband:
Maat:
120/70 ZR17M/C (58W)
Fabrikant/model:
DUNLOP/D252F L
Achterband:
Maat:
180/55 ZR17M/C (73W)
Fabrikant/model:
DUNLOP/D252 L
VOOR en ACHTER:
Bandventiel:
TR412
Luchtventielbuis:
#9100 (origineel)
U5WMD8D0.book Page 18 Tuesday, August 17, 2010 3:05 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
6
DAU22073

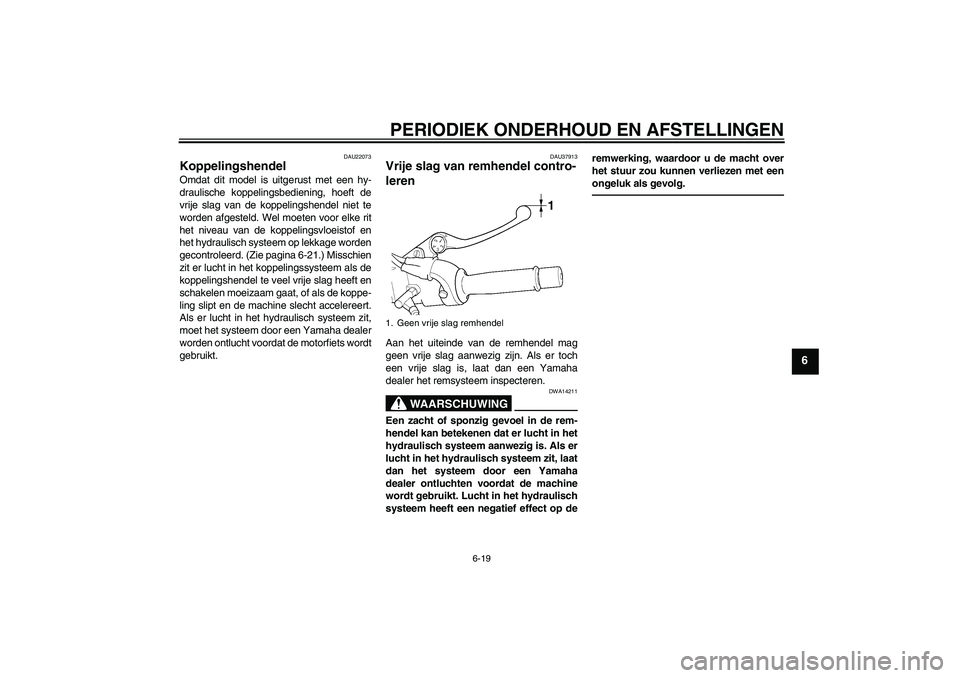

Koppelingshendel Omdat dit model is uitgerust met een hy-
draulische koppelingsbediening, hoeft de
vrije slag van de koppelingshendel niet te
worden afgesteld. Wel moeten voor elke rit
het niveau van de koppelingsvloeistof en
het hydraulisch systeem op lekkage worden
gecontroleerd. (Zie pagina 6-21.) Misschien
zit er lucht in het koppelingssysteem als de
koppelingshendel te veel vrije slag heeft en
schakelen moeizaam gaat, of als de koppe-
ling slipt en de machine slecht accelereert.
Als er lucht in het hydraulisch systeem zit,
moet het systeem door een Yamaha dealer
worden ontlucht voordat de motorfiets wordt
gebruikt.
DAU37913
Vrije slag van remhendel contro-
leren Aan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha
dealer het remsysteem inspecteren.
WAARSCHUWING
DWA14211
Een zacht of sponzig gevoel in de rem-
hendel kan betekenen dat er lucht in het
hydraulisch systeem aanwezig is. Als er
lucht in het hydraulisch systeem zit, laat
dan het systeem door een Yamaha
dealer ontluchten voordat de machine
wordt gebruikt. Lucht in het hydraulisch
systeem heeft een negatief effect op deremwerking, waardoor u de macht over
het stuur zou kunnen verliezen met een
ongeluk als gevolg.1. Geen vrije slag remhendel
1
U5WMD8D0.book Page 19 Tuesday, August 17, 2010 3:05 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-29
6
DAU50290

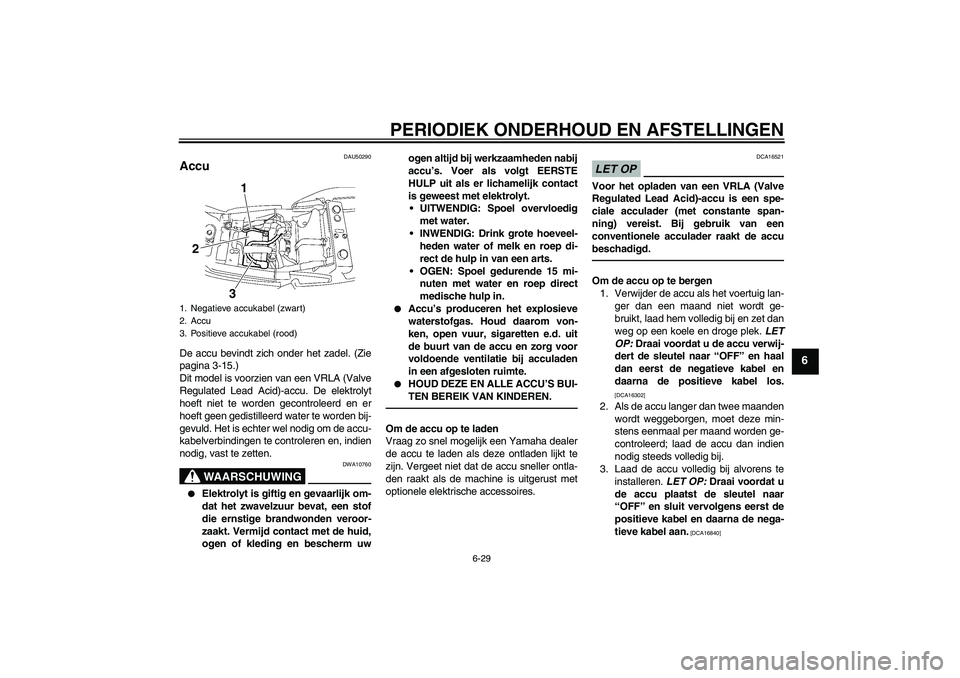

Accu De accu bevindt zich onder het zadel. (Zie
pagina 3-15.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld. Het is echter wel nodig om de accu-
kabelverbindingen te controleren en, indien
nodig, vast te zetten.
WAARSCHUWING
DWA10760


Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uwogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.


Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.


HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16521
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een spe-
ciale acculader (met constante span-
ning) vereist. Bij gebruik van een
conventionele acculader raakt de accu
beschadigd.Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Draai voordat u de accu verwij-
dert de sleutel naar “OFF” en haal
dan eerst de negatieve kabel en
daarna de positieve kabel los.
[DCA16302]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren. LET OP: Draai voordat u
de accu plaatst de sleutel naar
“OFF” en sluit vervolgens eerst de
positieve kabel en daarna de nega-
tieve kabel aan.
[DCA16840]
1. Negatieve accukabel (zwart)
2. Accu
3. Positieve accukabel (rood)
1
3
2
U5WMD8D0.book Page 29 Tuesday, August 17, 2010 3:05 PM

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2175 mm (85.6 in)
Totale breedte:
765 mm (30.1 in)
Totale hoogte:
1115 mm (43.9 in)
Zadelhoogte:
795 mm (31.3 in)
Wielbasis:
1500 mm (59.1 in)
Grondspeling:
125 mm (4.92 in)
Kleinste draaicirkel:
2800 mm (110.2 in)Gewicht:Rijklaar gewicht:
245 kg (540 lb)Motor:Type motor:
Luchtgekoeld, 4-takt, DOHC
Cilinderopstelling:
4-cilinder lijnmotor
Slagvolume:
1251 cm³
Boring × slag:
79.0 × 63.8 mm (3.11 × 2.51 in)
Compressieverhouding:
9.70 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Aanbevolen merk:
YAMALUBE
Type:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 of 20W-50
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterelement:
2.80 L (2.96 US qt, 2.46 Imp.qt)
Met vervanging van oliefilterelement:
3.15 L (3.33 US qt, 2.77 Imp.qt)Luchtfilter:Luchtfilterelement:
Papieren element met oliecoatingBrandstof:Aanbevolen brandstof:
Uitsluitend loodvrije superbenzine
Inhoud brandstoftank:
21.0 L (5.55 US gal, 4.62 Imp.gal)Hoeveelheid reservebrandstof:
4.5 L (1.19 US gal, 0.99 Imp.gal)
Brandstofinjectie:Gasklephuis:
Het teken van identificatie:
5UXB 10Bougie(s):Fabrikant/model:
NGK/DPR8EA-9
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primaire reductieverhouding:
1.750 (98/56)
Eindoverbrenging:
Ketting
Secundaire reductieverhouding:
2.235 (38/17)
Type versnellingbak:
Constant mesh, 5 versnellingen
Bediening:
Bediening met linkervoet
Overbrengingsverhoudingen:
1e:
2.857 (40/14)
2e:
2.000 (36/18)
3e:
1.571 (33/21)
4e:
1.292 (31/24)
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U5WMD8D0.book Page 1 Tuesday, August 17, 2010 3:05 PM
