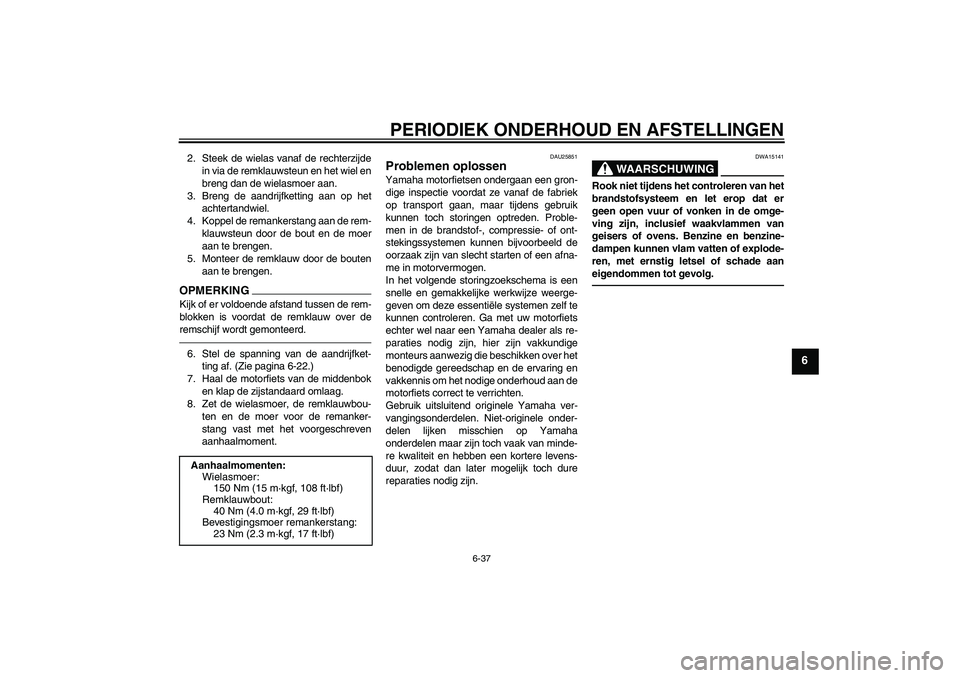

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-37
6
2. Steek de wielas vanaf de rechterzijde
in via de remklauwsteun en het wiel en
breng dan de wielasmoer aan.
3. Breng de aandrijfketting aan op het
achtertandwiel.
4. Koppel de remankerstang aan de rem-
klauwsteun door de bout en de moer
aan te brengen.
5. Monteer de remklauw door de bouten
aan te brengen.OPMERKINGKijk of er voldoende afstand tussen de rem-
blokken is voordat de remklauw over de
remschijf wordt gemonteerd.6. Stel de spanning van de aandrijfket-
ting af. (Zie pagina 6-22.)
7. Haal de motorfiets van de middenbok
en klap de zijstandaard omlaag.
8. Zet de wielasmoer, de remklauwbou-
ten en de moer voor de remanker-
stang vast met het voorgeschreven
aanhaalmoment.
DAU25851
Problemen oplossen Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In het volgende storingzoekschema is een
snelle en gemakkelijke werkwijze weerge-
geven om deze essentiële systemen zelf te
kunnen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over het
benodigde gereedschap en de ervaring en
vakkennis om het nodige onderhoud aan de
motorfiets correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15141
Rook niet tijdens het controleren van het
brandstofsysteem en let erop dat er
geen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explode-
ren, met ernstig letsel of schade aan
eigendommen tot gevolg.
Aanhaalmomenten:
Wielasmoer:
150 Nm (15 m·kgf, 108 ft·lbf)
Remklauwbout:
40 Nm (4.0 m·kgf, 29 ft·lbf)
Bevestigingsmoer remankerstang:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U5WMD8D0.book Page 37 Tuesday, August 17, 2010 3:05 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-38
6
DAU42602

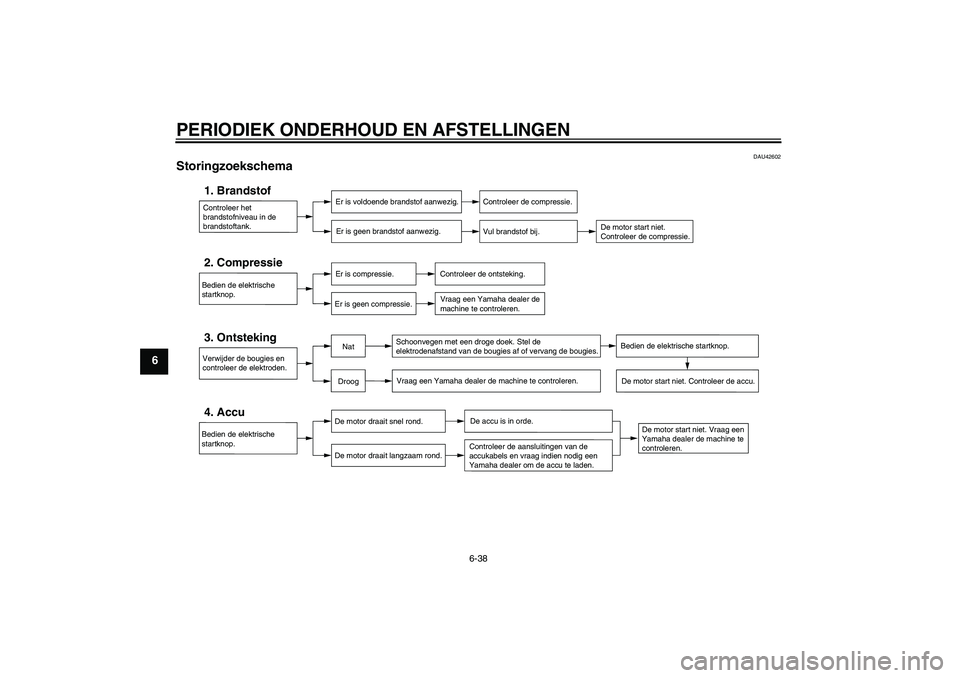

Storingzoekschema
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.2. Compressie
Er is compressie.
Er is geen compressie.
Controleer de ontsteking.
Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougies en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougies af of vervang de bougies.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.4. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en vraag indien nodig een
Yamaha dealer om de accu te laden.
DroogNat
Bedien de elektrische startknop.
U5WMD8D0.book Page 38 Tuesday, August 17, 2010 3:05 PM

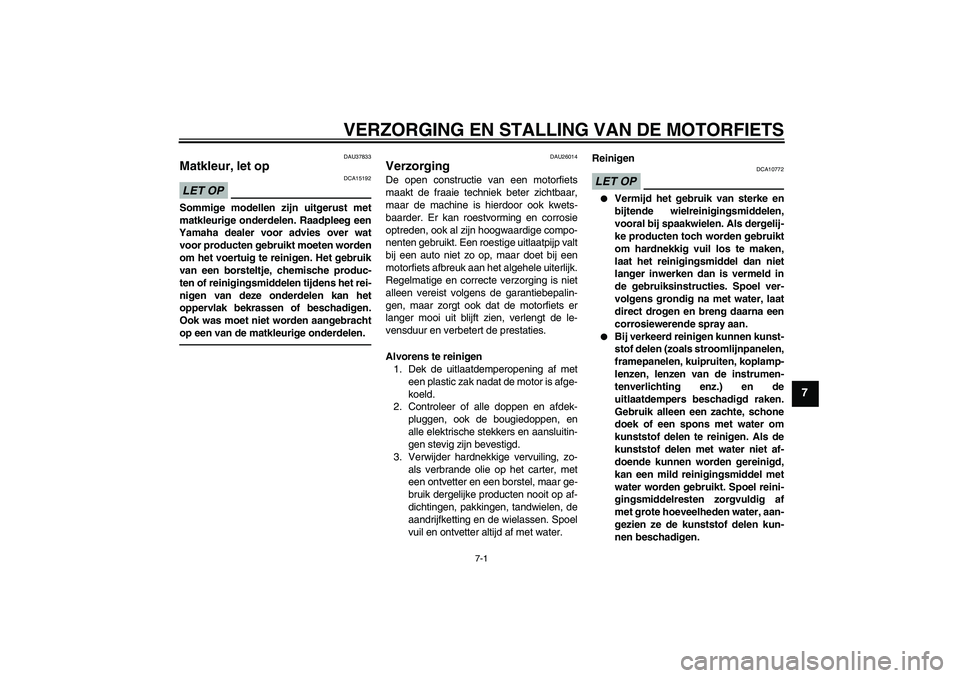

VERZORGING EN STALLING VAN DE MOTORFIETS
7-1
7
DAU37833
Matkleur, let op LET OP
DCA15192
Sommige modellen zijn uitgerust met
matkleurige onderdelen. Raadpleeg een
Yamaha dealer voor advies over wat
voor producten gebruikt moeten worden
om het voertuig te reinigen. Het gebruik
van een borsteltje, chemische produc-
ten of reinigingsmiddelen tijdens het rei-
nigen van deze onderdelen kan het
oppervlak bekrassen of beschadigen.
Ook was moet niet worden aangebracht
op een van de matkleurige onderdelen.
DAU26014
Verzorging De open constructie van een motorfiets
maakt de fraaie techniek beter zichtbaar,
maar de machine is hierdoor ook kwets-
baarder. Er kan roestvorming en corrosie
optreden, ook al zijn hoogwaardige compo-
nenten gebruikt. Een roestige uitlaatpijp valt
bij een auto niet zo op, maar doet bij een
motorfiets afbreuk aan het algehele uiterlijk.
Regelmatige en correcte verzorging is niet
alleen vereist volgens de garantiebepalin-
gen, maar zorgt ook dat de motorfiets er
langer mooi uit blijft zien, verlengt de le-
vensduur en verbetert de prestaties.
Alvorens te reinigen
1. Dek de uitlaatdemperopening af met
een plastic zak nadat de motor is afge-
koeld.
2. Controleer of alle doppen en afdek-
pluggen, ook de bougiedoppen, en
alle elektrische stekkers en aansluitin-
gen stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo-
als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen, tandwielen, de
aandrijfketting en de wielassen. Spoel
vuil en ontvetter altijd af met water.Reinigen
LET OP
DCA10772


Vermijd het gebruik van sterke en
bijtende wielreinigingsmiddelen,
vooral bij spaakwielen. Als dergelij-
ke producten toch worden gebruikt
om hardnekkig vuil los te maken,
laat het reinigingsmiddel dan niet
langer inwerken dan is vermeld in
de gebruiksinstructies. Spoel ver-
volgens grondig na met water, laat
direct drogen en breng daarna een
corrosiewerende spray aan.


Bij verkeerd reinigen kunnen kunst-
stof delen (zoals stroomlijnpanelen,
framepanelen, kuipruiten, koplamp-
lenzen, lenzen van de instrumen-
tenverlichting enz.) en de
uitlaatdempers beschadigd raken.
Gebruik alleen een zachte, schone
doek of een spons met water om
kunststof delen te reinigen. Als de
kunststof delen met water niet af-
doende kunnen worden gereinigd,
kan een mild reinigingsmiddel met
water worden gebruikt. Spoel reini-
gingsmiddelresten zorgvuldig af
met grote hoeveelheden water, aan-
gezien ze de kunststof delen kun-
nen beschadigen.
U5WMD8D0.book Page 1 Tuesday, August 17, 2010 3:05 PM

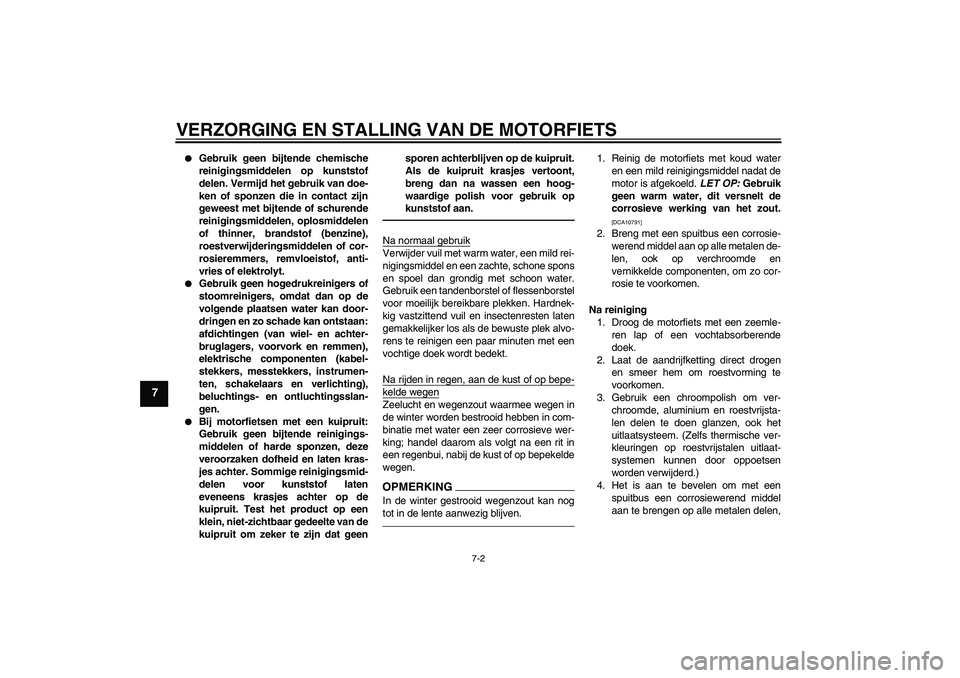

VERZORGING EN STALLING VAN DE MOTORFIETS
7-2
7


Gebruik geen bijtende chemische
reinigingsmiddelen op kunststof
delen. Vermijd het gebruik van doe-
ken of sponzen die in contact zijn
geweest met bijtende of schurende
reinigingsmiddelen, oplosmiddelen
of thinner, brandstof (benzine),
roestverwijderingsmiddelen of cor-
rosieremmers, remvloeistof, anti-
vries of elektrolyt.


Gebruik geen hogedrukreinigers of
stoomreinigers, omdat dan op de
volgende plaatsen water kan door-
dringen en zo schade kan ontstaan:
afdichtingen (van wiel- en achter-
bruglagers, voorvork en remmen),
elektrische componenten (kabel-
stekkers, messtekkers, instrumen-
ten, schakelaars en verlichting),
beluchtings- en ontluchtingsslan-
gen.


Bij motorfietsen met een kuipruit:
Gebruik geen bijtende reinigings-
middelen of harde sponzen, deze
veroorzaken dofheid en laten kras-
jes achter. Sommige reinigingsmid-
delen voor kunststof laten
eveneens krasjes achter op de
kuipruit. Test het product op een
klein, niet-zichtbaar gedeelte van de
kuipruit om zeker te zijn dat geensporen achterblijven op de kuipruit.
Als de kuipruit krasjes vertoont,
breng dan na wassen een hoog-
waardige polish voor gebruik op
kunststof aan.
Na normaal gebruikVerwijder vuil met warm water, een mild rei-
nigingsmiddel en een zachte, schone spons
en spoel dan grondig met schoon water.
Gebruik een tandenborstel of flessenborstel
voor moeilijk bereikbare plekken. Hardnek-
kig vastzittend vuil en insectenresten laten
gemakkelijker los als de bewuste plek alvo-
rens te reinigen een paar minuten met een
vochtige doek wordt bedekt.
Na rijden in regen, aan de kust of op bepe-kelde wegenZeelucht en wegenzout waarmee wegen in
de winter worden bestrooid hebben in com-
binatie met water een zeer corrosieve wer-
king; handel daarom als volgt na een rit in
een regenbui, nabij de kust of op bepekelde
wegen.OPMERKINGIn de winter gestrooid wegenzout kan nog
tot in de lente aanwezig blijven.
1. Reinig de motorfiets met koud water
en een mild reinigingsmiddel nadat de
motor is afgekoeld. LET OP: Gebruik
geen warm water, dit versnelt de
corrosieve werking van het zout.
[DCA10791]
2. Breng met een spuitbus een corrosie-
werend middel aan op alle metalen de-
len, ook op verchroomde en
vernikkelde componenten, om zo cor-
rosie te voorkomen.
Na reiniging
1. Droog de motorfiets met een zeemle-
ren lap of een vochtabsorberende
doek.
2. Laat de aandrijfketting direct drogen
en smeer hem om roestvorming te
voorkomen.
3. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te doen glanzen, ook het
uitlaatsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitlaat-
systemen kunnen door oppoetsen
worden verwijderd.)
4. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
U5WMD8D0.book Page 2 Tuesday, August 17, 2010 3:05 PM

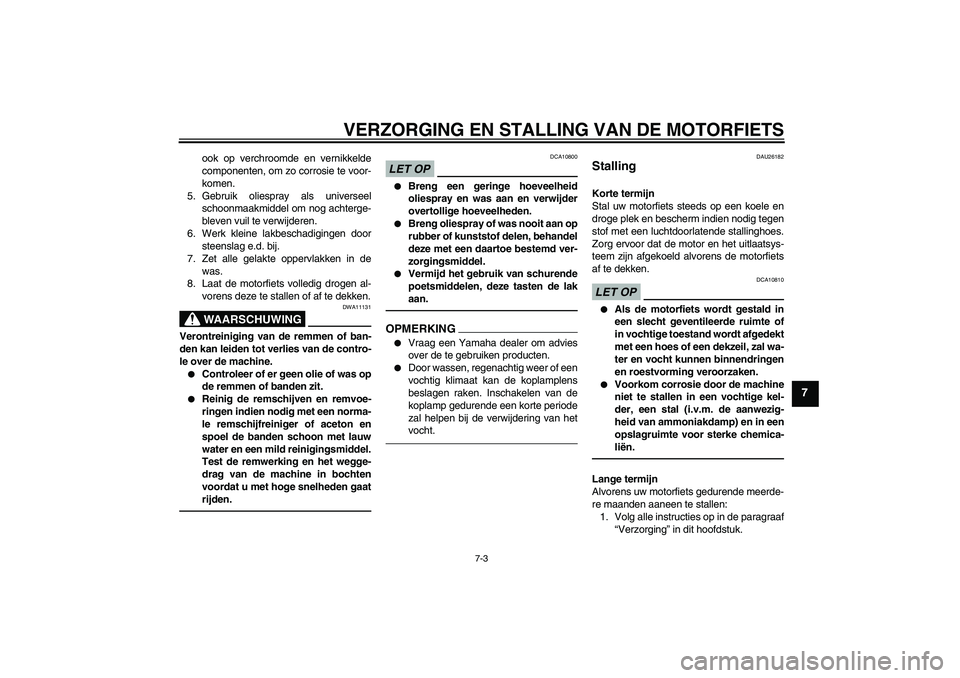

VERZORGING EN STALLING VAN DE MOTORFIETS
7-3
7
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
5. Gebruik oliespray als universeel
schoonmaakmiddel om nog achterge-
bleven vuil te verwijderen.
6. Werk kleine lakbeschadigingen door
steenslag e.d. bij.
7. Zet alle gelakte oppervlakken in de
was.
8. Laat de motorfiets volledig drogen al-
vorens deze te stallen of af te dekken.WAARSCHUWING
DWA11131
Verontreiniging van de remmen of ban-
den kan leiden tot verlies van de contro-
le over de machine.

Controleer of er geen olie of was op
de remmen of banden zit.


Reinig de remschijven en remvoe-
ringen indien nodig met een norma-
le remschijfreiniger of aceton en
spoel de banden schoon met lauw
water en een mild reinigingsmiddel.
Test de remwerking en het wegge-
drag van de machine in bochten
voordat u met hoge snelheden gaat
rijden.
LET OP
DCA10800


Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.


Breng oliespray of was nooit aan op
rubber of kunststof delen, behandel
deze met een daartoe bestemd ver-
zorgingsmiddel.


Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lak
aan.
OPMERKING

Vraag een Yamaha dealer om advies
over de te gebruiken producten.


Door wassen, regenachtig weer of een
vochtig klimaat kan de koplamplens
beslagen raken. Inschakelen van de
koplamp gedurende een korte periode
zal helpen bij de verwijdering van het
vocht.
DAU26182
Stalling Korte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.
Zorg ervoor dat de motor en het uitlaatsys-
teem zijn afgekoeld alvorens de motorfiets
af te dekken.LET OP
DCA10810


Als de motorfiets wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afgedekt
met een hoes of een dekzeil, zal wa-
ter en vocht kunnen binnendringen
en roestvorming veroorzaken.


Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-
liën.
Lange termijn
Alvorens uw motorfiets gedurende meerde-
re maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
U5WMD8D0.book Page 3 Tuesday, August 17, 2010 3:05 PM

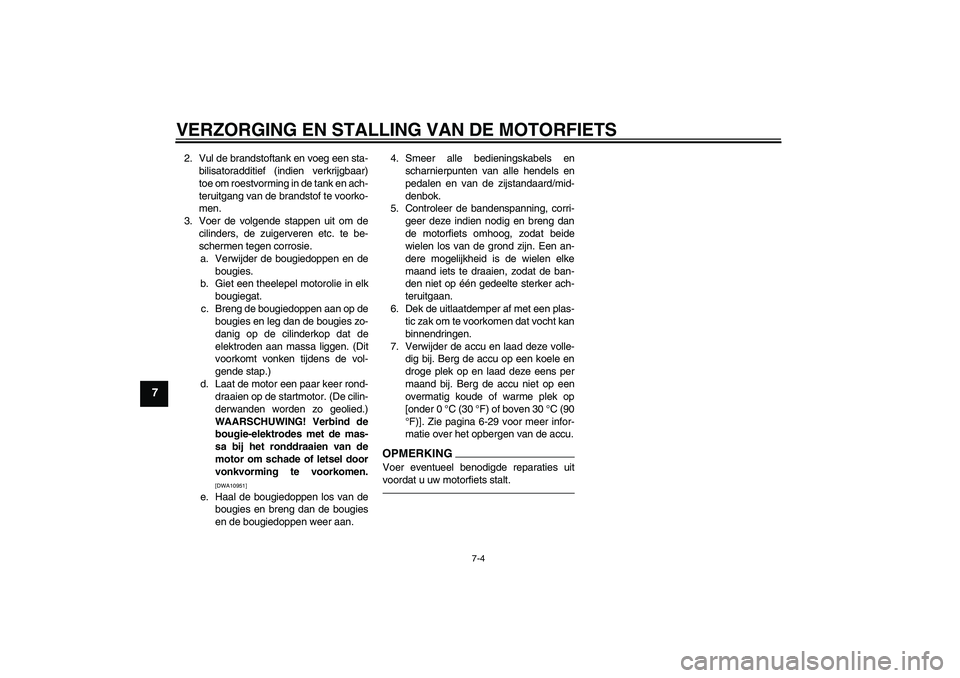

VERZORGING EN STALLING VAN DE MOTORFIETS
7-4
7
2. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en ach-
teruitgang van de brandstof te voorko-
men.
3. Voer de volgende stappen uit om de
cilinders, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedoppen en de
bougies.
b. Giet een theelepel motorolie in elk
bougiegat.
c. Breng de bougiedoppen aan op de
bougies en leg dan de bougies zo-
danig op de cilinderkop dat de
elektroden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwanden worden zo geolied.)
WAARSCHUWING! Verbind de
bougie-elektrodes met de mas-
sa bij het ronddraaien van de
motor om schade of letsel door
vonkvorming te voorkomen.
[DWA10951]
e. Haal de bougiedoppen los van de
bougies en breng dan de bougies
en de bougiedoppen weer aan.4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandenspanning, corri-
geer deze indien nodig en breng dan
de motorfiets omhoog, zodat beide
wielen los van de grond zijn. Een an-
dere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
6. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht kan
binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad deze eens per
maand bij. Berg de accu niet op een
overmatig koude of warme plek op
[onder 0 °C (30 °F) of boven 30 °C (90
°F)]. Zie pagina 6-29 voor meer infor-
matie over het opbergen van de accu.
OPMERKINGVoer eventueel benodigde reparaties uit
voordat u uw motorfiets stalt.
U5WMD8D0.book Page 4 Tuesday, August 17, 2010 3:05 PM

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2175 mm (85.6 in)
Totale breedte:
765 mm (30.1 in)
Totale hoogte:
1115 mm (43.9 in)
Zadelhoogte:
795 mm (31.3 in)
Wielbasis:
1500 mm (59.1 in)
Grondspeling:
125 mm (4.92 in)
Kleinste draaicirkel:
2800 mm (110.2 in)Gewicht:Rijklaar gewicht:
245 kg (540 lb)Motor:Type motor:
Luchtgekoeld, 4-takt, DOHC
Cilinderopstelling:
4-cilinder lijnmotor
Slagvolume:
1251 cm³
Boring × slag:
79.0 × 63.8 mm (3.11 × 2.51 in)
Compressieverhouding:
9.70 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Aanbevolen merk:
YAMALUBE
Type:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 of 20W-50
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterelement:
2.80 L (2.96 US qt, 2.46 Imp.qt)
Met vervanging van oliefilterelement:
3.15 L (3.33 US qt, 2.77 Imp.qt)Luchtfilter:Luchtfilterelement:
Papieren element met oliecoatingBrandstof:Aanbevolen brandstof:
Uitsluitend loodvrije superbenzine
Inhoud brandstoftank:
21.0 L (5.55 US gal, 4.62 Imp.gal)Hoeveelheid reservebrandstof:
4.5 L (1.19 US gal, 0.99 Imp.gal)
Brandstofinjectie:Gasklephuis:
Het teken van identificatie:
5UXB 10Bougie(s):Fabrikant/model:
NGK/DPR8EA-9
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primaire reductieverhouding:
1.750 (98/56)
Eindoverbrenging:
Ketting
Secundaire reductieverhouding:
2.235 (38/17)
Type versnellingbak:
Constant mesh, 5 versnellingen
Bediening:
Bediening met linkervoet
Overbrengingsverhoudingen:
1e:
2.857 (40/14)
2e:
2.000 (36/18)
3e:
1.571 (33/21)
4e:
1.292 (31/24)
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U5WMD8D0.book Page 1 Tuesday, August 17, 2010 3:05 PM

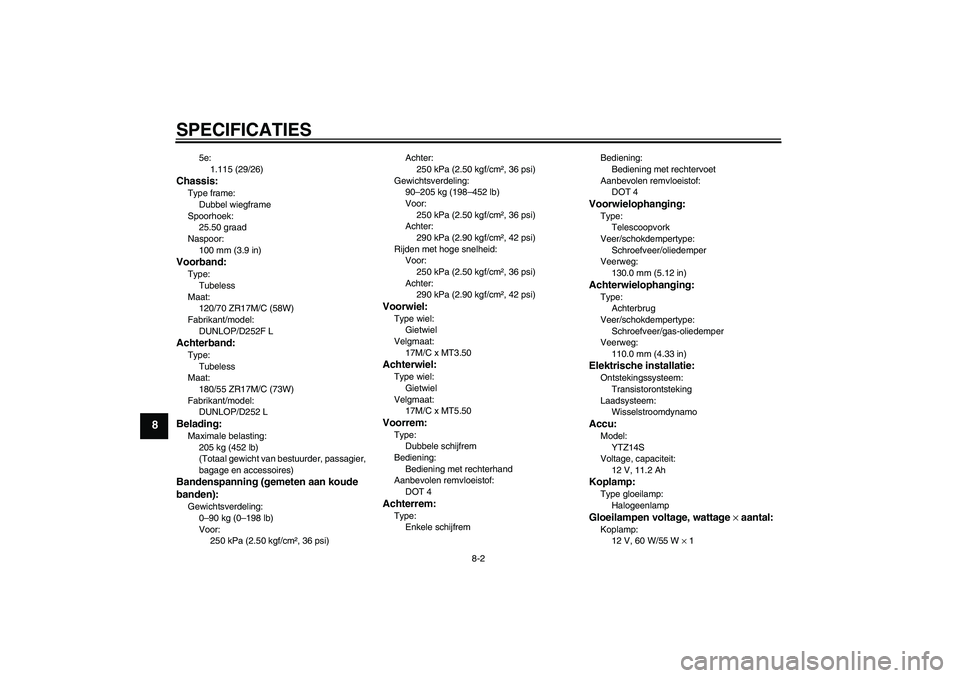

SPECIFICATIES
8-2
8
5e:
1.115 (29/26)
Chassis:Type frame:
Dubbel wiegframe
Spoorhoek:
25.50 graad
Naspoor:
100 mm (3.9 in)Voorband:Type:
Tubeless
Maat:
120/70 ZR17M/C (58W)
Fabrikant/model:
DUNLOP/D252F LAchterband:Type:
Tubeless
Maat:
180/55 ZR17M/C (73W)
Fabrikant/model:
DUNLOP/D252 LBelading:Maximale belasting:
205 kg (452 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
250 kPa (2.50 kgf/cm², 36 psi)Achter:
250 kPa (2.50 kgf/cm², 36 psi)
Gewichtsverdeling:
90–205 kg (198–452 lb)
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Rijden met hoge snelheid:
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Voorwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT3.50Achterwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT5.50Voorrem:Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4Achterrem:Type:
Enkele schijfremBediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4
Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
130.0 mm (5.12 in)Achterwielophanging:Type:
Achterbrug
Veer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg:
110.0 mm (4.33 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking
Laadsysteem:
WisselstroomdynamoAccu:Model:
YTZ14S
Voltage, capaciteit:
12 V, 11.2 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 60 W/55 W × 1
U5WMD8D0.book Page 2 Tuesday, August 17, 2010 3:05 PM
