PFLEGE UND STILLLEGUNG DES MOTORRADS
7-5
7
HINWEISNotwendige Reparaturen vor der Stilllegung
des Motorrads ausführen.
U20SG3G0.book Page 5 Tuesday, April 10, 2012 8:47 AM

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:2120 mm (83.5 in)
Gesamtbreite:
770 mm (30.3 in)
Gesamthöhe: 1085 mm (42.7 in)
Sitzhöhe: 785 mm (30.9 in)
Radstand:
1440 mm (56.7 in)
Bodenfreiheit: 140 mm (5.51 in)
Mindest-Wendekreis: 2800 mm (110.2 in)Gewicht:Gewicht (fahrfertig):XJ6N 205 kg (452 lb)
XJ6NA 210 kg (463 lb)Motor:Bauart:Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
Reihenvierzylinder
Hubraum: 600 cm³
Bohrung × Hub:
65.5 × 44.5 mm (2.58 × 1.75 in)
Verdichtungsverhältnis:
12.20 : 1
Startsystem: Elektrostarter
Schmiersystem: Nasssumpfschmierung

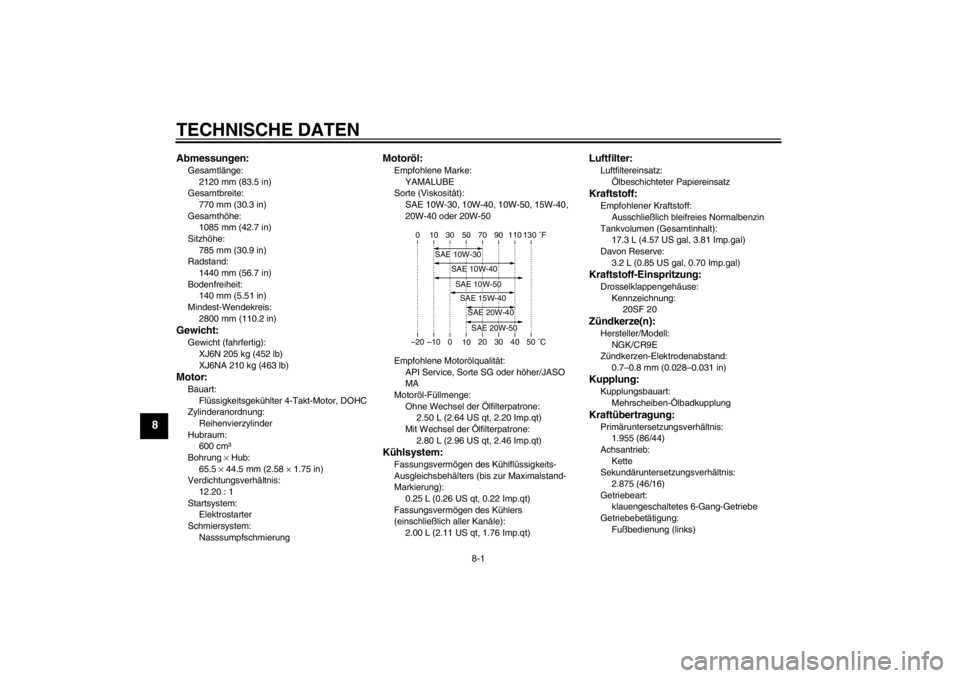

Motoröl:Empfohlene Marke:YAMALUBE
Sorte (Viskosität):
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oder 20W-50
Empfohlene Motorölqualität: API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone: 2.50 L (2.64 US qt, 2.20 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
2.80 L (2.96 US qt, 2.46 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):0.25 L (0.26 US qt, 0.22 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.00 L (2.11 US qt, 1.76 Imp.qt)
Luftfilter:Luftfiltereinsatz:Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt): 17.3 L (4.57 US gal, 3.81 Imp.gal)
Davon Reserve:
3.2 L (0.85 US gal, 0.70 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:Kennzeichnung: 20SF 20Zündkerze(n):Hersteller/Modell:
NGK/CR9E
Zündkerzen-Elektrodenabstand: 0.7–0.8 mm (0.028–0.031 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsverhältnis:1.955 (86/44)
Achsantrieb:
Kette
Sekundäruntersetzungsverhältnis: 2.875 (46/16)
Getriebeart: klauengeschaltetes 6-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U20SG3G0.book Page 1 Tuesday, April 10, 2012 8:47 AM

TECHNISCHE DATEN
8-2
8
Getriebeabstufung:1. Gang:
2.846 (37/13)
2. Gang: 1.947 (37/19)
3. Gang: 1.556 (28/18)
4. Gang:
1.333 (32/24)
5. Gang: 1.190 (25/21)
6. Gang: 1.083 (26/24)Fahrgestell:Rahmenbauart:unten offener Zentralrohrrahmen
Lenkkopfwinkel: 26.00 Grad
Nachlauf:
103 mm (4.1 in)Vorderreifen:Ausführung:Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ: BRIDGESTONE/BT021
Hersteller/Typ: DUNLOP/ROADSMARTHinterreifen:Ausführung: Schlauchlos-Reifen
Dimension: 160/60 ZR17M/C (69W) Hersteller/Typ:
BRIDGESTONE/BT021
Hersteller/Typ: DUNLOP/ROADSMART
Zuladung:Max. Gesamtzuladung: XJ6N 195 kg (430 lb)
XJ6NA 190 kg (419 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:225 kPa (2.25 kgf/cm², 33 psi)
Hinten: 250 kPa (2.50 kgf/cm², 36 psi)
Zuladungsbedingung:
XJ6N 90–195 kg (198–430 lb)
XJ6NA 90–190 kg (198–419 lb)
Vorn:250 kPa (2.50 kgf/cm², 36 psi)
Hinten: 290 kPa (2.90 kgf/cm², 42 psi)
Rennen: Vorn:225 kPa (2.25 kgf/cm², 33 psi)
Hinten: 250 kPa (2.50 kgf/cm², 36 psi)Vorderrad:Rad-Bauart:Gussrad
Felgengröße: 17M/C x MT3.50
Hinterrad:Rad-Bauart:Gussrad
Felgengröße:
17M/C x MT4.50Vorderradbremse:Bauart:Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit: DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung: Fußbedienung (rechts)
Empfohlene Flüssigkeit: DOT 4Vorderrad-Federung:Bauart:Teleskopgabel
Feder/Stoßdämpfer-Bauart: Spiralfeder, hydraulisch gedämpft
Federweg:
130.0 mm (5.12 in)Hinterrad-Federung:Bauart:Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
130.0 mm (5.12 in)
U20SG3G0.book Page 2 Tuesday, April 10, 2012 8:47 AM

TECHNISCHE DATEN
8-3
8
Elektrische Anlage:Zündsystem:TCI
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:GT12B-4
Spannung, Kapazität:
12 V, 10.0 AhScheinwerfer:Lampenart:HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60.0 W/55.0 W × 1
Rücklicht/Bremslicht: 12 V, 5.0 W/21.0 W × 1
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten: 12 V, 10.0 W × 2
Standlicht vorn: 12 V, 5.0 W × 1
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung: LED
Leerlauf-Kontrollleuchte: LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte: LED Blinker-Kontrollleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte: LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte: XJ6NA LED
Anzeigeleuchte des Wegfahrsperren-
Systems: LED
Sicherungen:Hauptsicherung:
30.0 A
Scheinwerfersicherung: 20.0 A
Rücklichtsicherung: 10.0 A
Signalanlagensicherung:
7.5 A
Zündungssicherung: 10.0 A
Kühlerlüftersicherung: 20.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit: XJ6NA 7.5 A
Sicherung des ABS-Motors: XJ6NA 30.0 A
ABS-Magnetventilsicherung:
XJ6NA 20.0 A
Zusatzsicherung: 7.5 A
U20SG3G0.book Page 3 Tuesday, April 10, 2012 8:47 AM

KUNDENINFORMATION
9-1
9
GAU48612
Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer

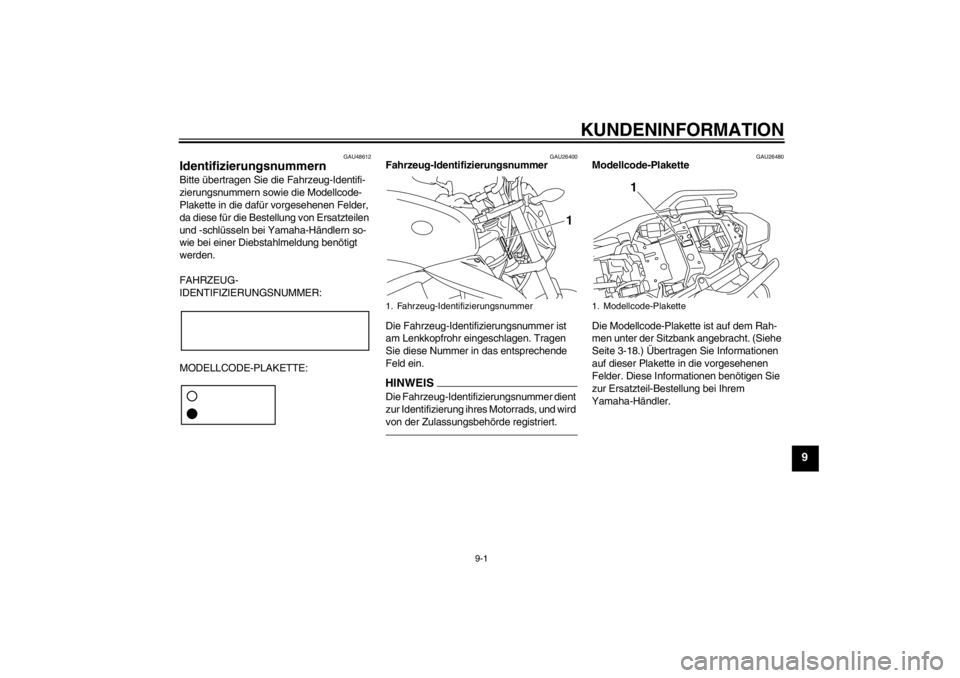

Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
GAU26480
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-18.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1
1. Modellcode-Plakette
1
U20SG3G0.book Page 1 Tuesday, April 10, 2012 8:47 AM

INDEXAAbblendschalter .................................... 3-12
Ablagefach ............................................ 3-20
ABS (für ABS-Modelle) ......................... 3-14
Abstellen ................................................. 7-4
ABS-Warnleuchte (für ABS-Modelle) ...... 3-7
Antriebsketten-Durchhang .................... 6-27
Antriebskette, säubern und schmieren ........................................... 6-28
Anzeigeleuchte des Wegfahrsperren-
Systems ................................................ 3-7BBatterie.................................................. 6-33
Blinker-Kontrollleuchte ............................ 3-4
Blinkerlampe, auswechseln .................. 6-39
Blinkerschalter ...................................... 3-12
Bordwerkzeug ......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-29
Bremsflüssigkeitsstand, prüfen ............. 6-25
Bremsflüssigkeit, wechseln ................... 6-27
Bremslichtschalter (für ABS-Modelle) ... 6-24
Bremslichtschalter (für Modelle ohne ABS) ................................................... 6-24EEinfahrvorschriften .................................. 5-3FFahrzeug-Identifizier ungsnummer .......... 9-1
Federbein, einstellen............................. 3-20
Fehlersuchdiagramme .......................... 6-46
Fehlersuche .......................................... 6-45
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel ..................................... 3-14
Fußbrems- und Schalthebel, prüfen und schmieren ......................... 6-30 Fußschalthebel ..................................... 3-13
GGasdrehgriff und Gaszug,
kontrollieren und schmieren ............... 6-29HHandbremshebel .................................. 3-14
Handbrems- und Kupplungshebel, prüfen und schmieren ........................ 6-30
Helmhalter ............................................ 3-19
Hupenschalter ...................................... 3-12IIdentifizierungsnummern ........................ 9-1KKatalysator............................................ 3-18
Kennzeichenleuchten-Lampe, auswechseln ...................................... 6-40
Kontroll- und Warnleuchten .................... 3-4
Kraftstoff ............................................... 3-16
Kraftstofftank-Belüftungsschlauch und Überlaufschlauch ........................ 3-17
Kraftstoff, Tipps zum Sparen .................. 5-3
Kühlflüssigkeit....................................... 6-13
Kühlflüssigkeitstemperatur- Warnleuchte ......................................... 3-4
Kupplungshebel .................................... 3-13
Kupplungshebel-Spiel, einstellen ......... 6-23LLage der Teile......................................... 2-1
Leerlaufdrehzahl ................................... 6-18
Leerlauf-Kontrollleuchte.......................... 3-4
Lenkerarmaturen .................................. 3-12
Lenkerposition, einstellen ..................... 3-20
Lenkung, prüfen.................................... 6-32
Lichthupenschalter ............................... 3-12 Luftfiltereinsatz, ersetzen ...................... 6-17
MModellcode-Plakette................................ 9-1
Motor anlassen........................................ 5-1
Motoröl und Ölfilterpatrone.................... 6-10
Motorrad aufbocken .............................. 6-41
Motorstoppschalter................................ 3-12
Motorstörungs-Warnleuchte .................... 3-7
Multifunktionsmesser-Einheit .................. 3-8OÖlstand-Warnleuchte .............................. 3-4PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-22
Rad, hinten (für Modelle ohne ABS) ..... 6-43
Radlager, prüfen ................................... 6-32
Rad, vorn (für Modelle ohne ABS) ........ 6-42
Reifen .................................................... 6-20
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-38SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder- und Hinterrads, prüfen ........................ 6-25
Scheinwerferlampe, auswechseln......... 6-36
Schwingen-Drehpunkte, schmieren ...... 6-31
Seitenständer ........................................ 3-21
Seitenständer, prüfen und schmieren ... 6-31
Sicherheitsinformationen......................... 1-1
Sicherungen, wechseln ......................... 6-34
Sitzbank ................................................ 3-18
Spiel des Gasdrehgriffs, prüfen............. 6-19
U20SG3G0.book Page 1 Tuesday, April 10, 2012 8:47 AM

INDEX
Spiel des Handbremshebels, prüfen .... 6-23
Standlichtlampe, auswechseln ............. 6-40
Starterschalter ...................................... 3-12
System der Wegfahrsperre..................... 3-1TTankverschluss..................................... 3-15
Technische Daten................................... 8-1
Teleskopgabel, prüfen .......................... 6-31VVentilspiel ............................................. 6-19
Verkleidungsteil und Abdeckungen, abnehmen und montieren .................... 6-8
Vorsicht bei Mattfarben........................... 7-1WWarnblinkschalter ................................. 3-12
Wartung, Abgas-Kontrollsystem ............. 6-3
Wartung und Schmierung, regelmäßig ........................................... 6-4ZZündkerzen, prüfen ................................ 6-9
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u. Anlasssperrschalter-System............... 3-22
