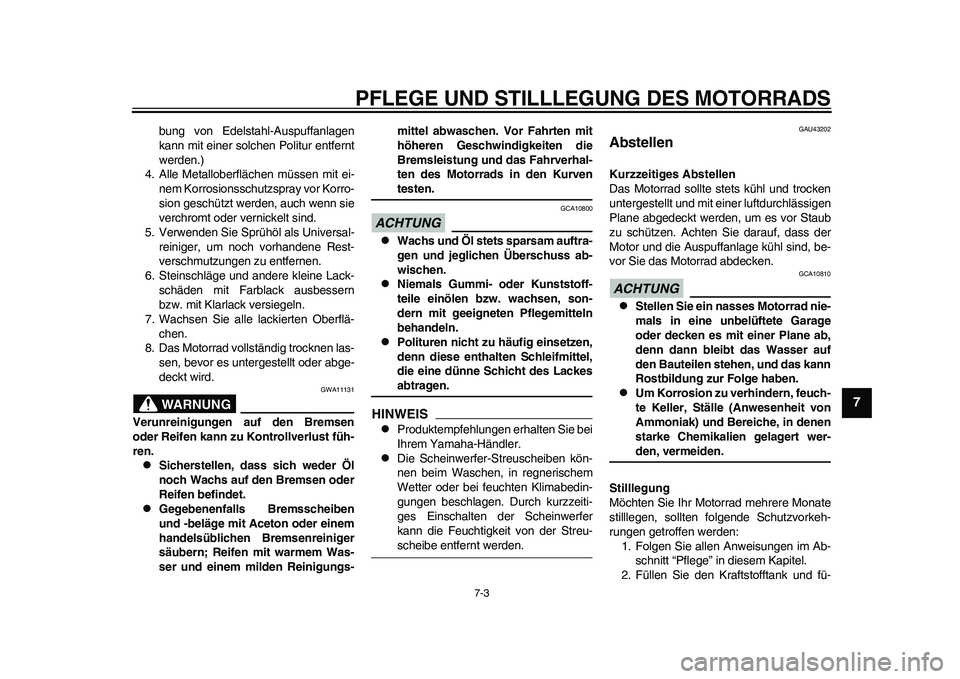

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-3
2
3
4
5
678
9
bung von Edelstahl-Auspuffanlagen
kann mit einer solchen Politur entfernt
werden.)
4. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Korro-
sion geschützt werden, auch wenn sie
verchromt oder vernickelt sind.
5. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
6. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
7. Wachsen Sie alle lackierten Oberflä-
chen.
8. Das Motorrad vollständig trocknen las-
sen, bevor es untergestellt oder abge-
deckt wird.WARNUNG
GWA11131
Verunreinigungen auf den Bremsen
oder Reifen kann zu Kontrollverlust füh-
ren.
Sicherstellen, dass sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet.

Gegebenenfalls Bremsscheiben
und -beläge mit Aceton oder einem
handelsüblichen Bremsenreiniger
säubern; Reifen mit warmem Was-
ser und einem milden Reinigungs-mittel abwaschen. Vor Fahrten mit
höheren Geschwindigkeiten die
Bremsleistung und das Fahrverhal-
ten des Motorrads in den Kurven
testen.
ACHTUNG
GCA10800

Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.

Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.

Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackesabtragen.
HINWEIS
Produktempfehlungen erhalten Sie bei
Ihrem Yamaha-Händler.

Die Scheinwerfer-Streuscheiben kön-
nen beim Waschen, in regnerischem
Wetter oder bei feuchten Klimabedin-
gungen beschlagen. Durch kurzzeiti-
ges Einschalten der Scheinwerfer
kann die Feuchtigkeit von der Streu-scheibe entfernt werden.
GAU43202
Abstellen Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen. Achten Sie darauf, dass der
Motor und die Auspuffanlage kühl sind, be-
vor Sie das Motorrad abdecken.ACHTUNG
GCA10810

Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.

Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-den, vermeiden.
Stilllegung
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden:
1. Folgen Sie allen Anweisungen im Ab-
schnitt “Pflege” in diesem Kapitel.
2. Füllen Sie den Kraftstofftank und fü-
32D-9-G6.book 3 ページ ２０１１年１月１０日　月曜日　午後４時２４分

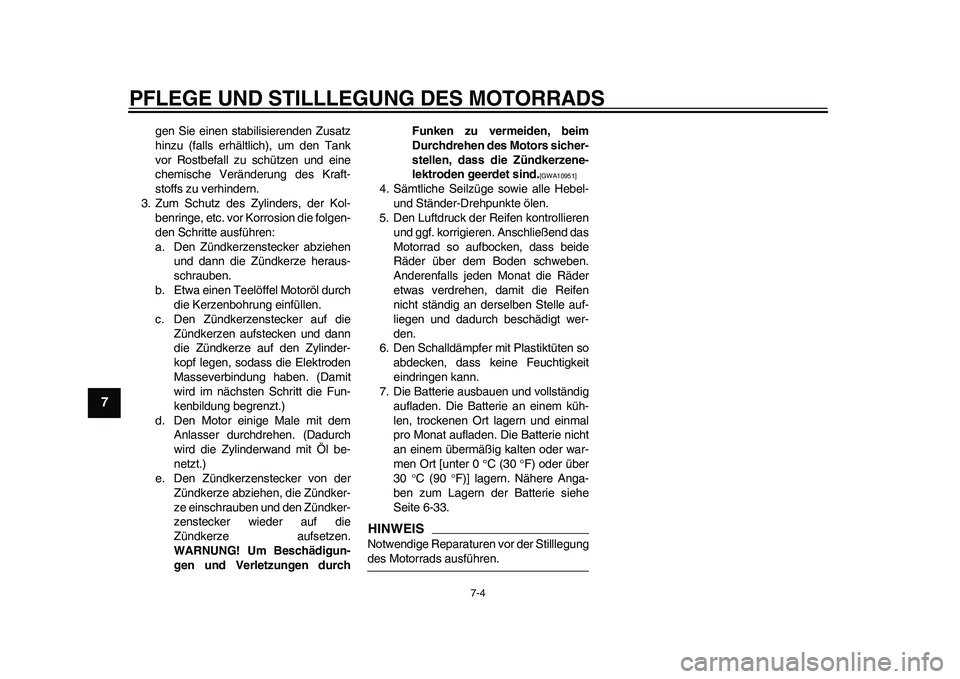

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-4
1
2
3
4
5
67
8
9
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz des Zylinders, der Kol-
benringe, etc. vor Korrosion die folgen-
den Schritte ausführen:
a. Den Zündkerzenstecker abziehen
und dann die Zündkerze heraus-
schrauben.
b. Etwa einen Teelöffel Motoröl durch
die Kerzenbohrung einfüllen.
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
e. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zündker-
ze einschrauben und den Zündker-
zenstecker wieder auf die
Zündkerze aufsetzen.
WARNUNG! Um Beschädigun-
gen und Verletzungen durchFunken zu vermeiden, beim
Durchdrehen des Motors sicher-
stellen, dass die Zündkerzene-
lektroden geerdet sind.
[GWA10951]

4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, dass beide
Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 C (30 F) oder über
30 C (90 F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-33.
HINWEISNotwendige Reparaturen vor der Stilllegungdes Motorrads ausführen.
32D-9-G6.book 4 ページ ２０１１年１月１０日　月曜日　午後４時２４分

8-1
2
3
4
5
6
789

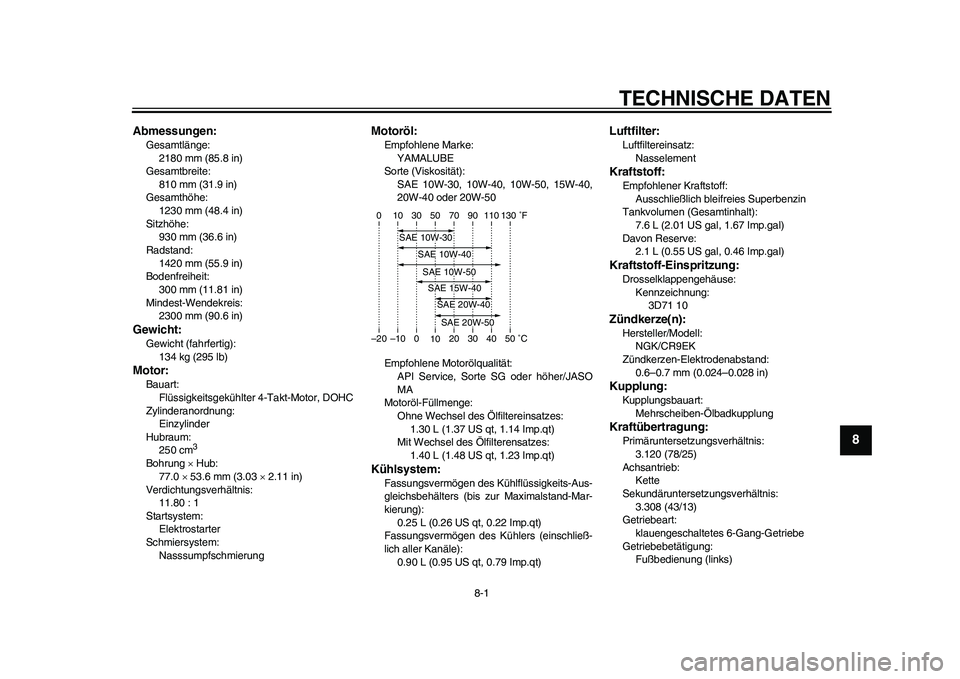

TECHNISCHE DATEN
GAU50912
Abmessungen:Gesamtlänge:
2180 mm (85.8 in)
Gesamtbreite:
810 mm (31.9 in)
Gesamthöhe:
1230 mm (48.4 in)
Sitzhöhe:
930 mm (36.6 in)
Radstand:
1420 mm (55.9 in)
Bodenfreiheit:
300 mm (11.81 in)
Mindest-Wendekreis:
2300 mm (90.6 in)Gewicht:Gewicht (fahrfertig):
134 kg (295 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
Einzylinder
Hubraum:
250 cm
3
Bohrung  Hub:
77.0  53.6 mm (3.03  2.11 in)
Verdichtungsverhältnis:
11.80 : 1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:
YAMALUBE
Sorte (Viskosität):
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oder 20W-50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel des Ölfiltereinsatzes:
1.30 L (1.37 US qt, 1.14 Imp.qt)
Mit Wechsel des Ölfilterensatzes:
1.40 L (1.48 US qt, 1.23 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-Aus-
gleichsbehälters (bis zur Maximalstand-Mar-
kierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Fassungsvermögen des Kühlers (einschließ-
lich aller Kanäle):
0.90 L (0.95 US qt, 0.79 Imp.qt)
Luftfilter:Luftfiltereinsatz:
NasselementKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Superbenzin
Tankvolumen (Gesamtinhalt):
7.6 L (2.01 US gal, 1.67 Imp.gal)
Davon Reserve:
2.1 L (0.55 US gal, 0.46 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:
Kennzeichnung:
3D71 10Zündkerze(n):Hersteller/Modell:
NGK/CR9EK
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsverhältnis:
3.120 (78/25)
Achsantrieb:
Kette
Sekundäruntersetzungsverhältnis:
3.308 (43/13)
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
–20 –10 0
1020 30 40 50 C 10 30 50 70 90 110 0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
32D-9-G6.book 1 ページ ２０１１年１月１０日　月曜日　午後４時２４分

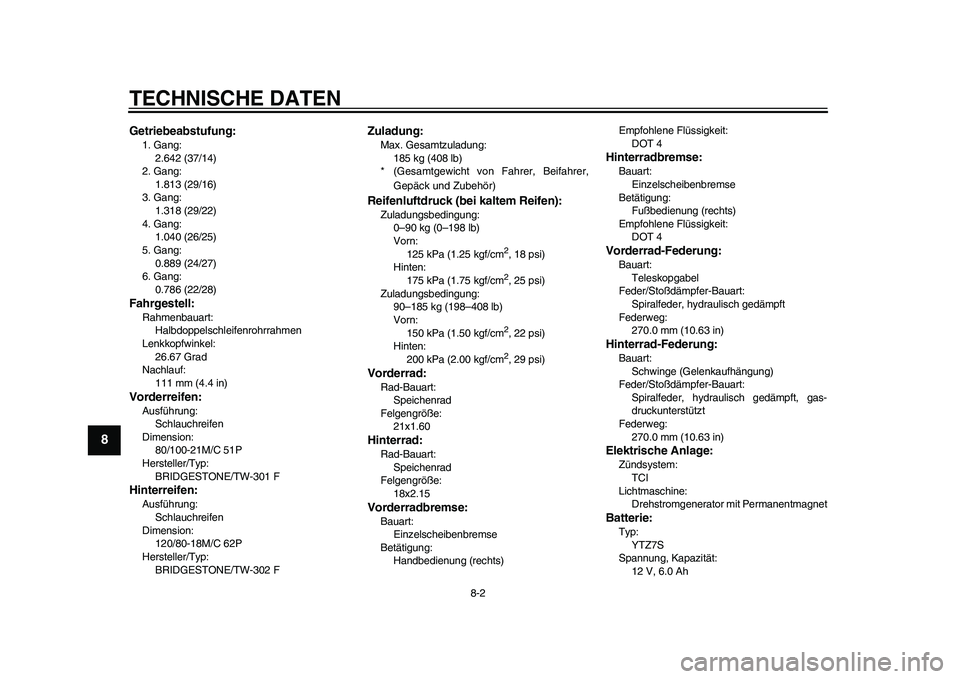

TECHNISCHE DATEN
8-2
1
2
3
4
5
6
78
9
Getriebeabstufung:1. Gang:
2.642 (37/14)
2. Gang:
1.813 (29/16)
3. Gang:
1.318 (29/22)
4. Gang:
1.040 (26/25)
5. Gang:
0.889 (24/27)
6. Gang:
0.786 (22/28)Fahrgestell:Rahmenbauart:
Halbdoppelschleifenrohrrahmen
Lenkkopfwinkel:
26.67 Grad
Nachlauf:
111 mm (4.4 in)Vorderreifen:Ausführung:
Schlauchreifen
Dimension:
80/100-21M/C 51P
Hersteller/Typ:
BRIDGESTONE/TW-301 FHinterreifen:Ausführung:
Schlauchreifen
Dimension:
120/80-18M/C 62P
Hersteller/Typ:
BRIDGESTONE/TW-302 F
Zuladung:Max. Gesamtzuladung:
185 kg (408 lb)
* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
125 kPa (1.25 kgf/cm
2, 18 psi)
Hinten:
175 kPa (1.75 kgf/cm2, 25 psi)
Zuladungsbedingung:
90–185 kg (198–408 lb)
Vorn:
150 kPa (1.50 kgf/cm2, 22 psi)
Hinten:
200 kPa (2.00 kgf/cm2, 29 psi)
Vorderrad:Rad-Bauart:
Speichenrad
Felgengröße:
21x1.60Hinterrad:Rad-Bauart:
Speichenrad
Felgengröße:
18x2.15Vorderradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
270.0 mm (10.63 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft, gas-
druckunterstützt
Federweg:
270.0 mm (10.63 in)Elektrische Anlage:Zündsystem:
TCI
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTZ7S
Spannung, Kapazität:
12 V, 6.0 Ah
32D-9-G6.book 2 ページ ２０１１年１月１０日　月曜日　午後４時２４分

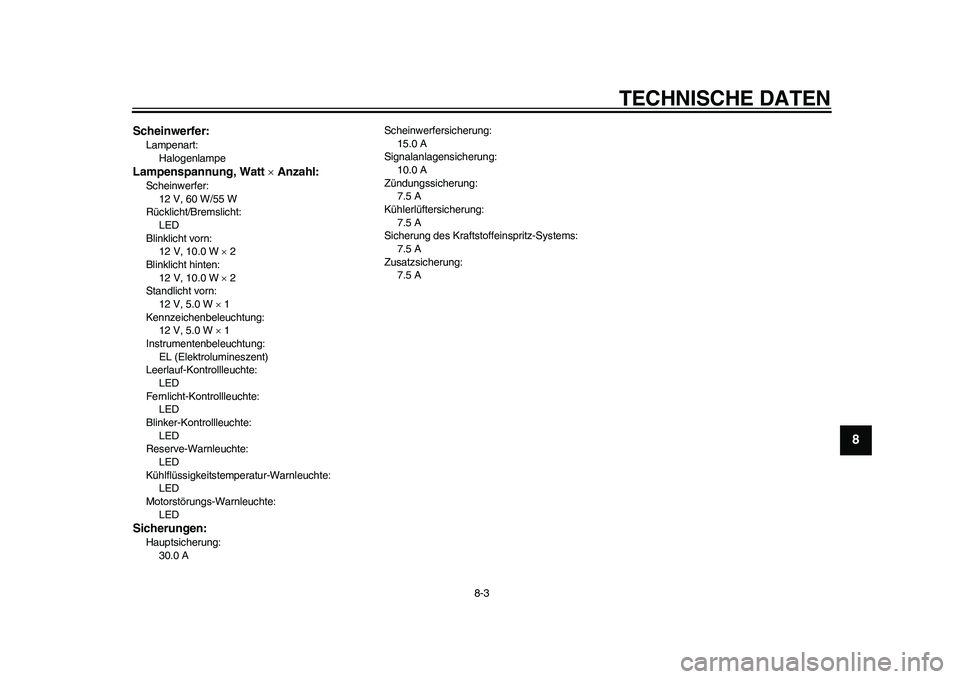

TECHNISCHE DATEN
8-3
2
3
4
5
6
789
Scheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt  Anzahl:Scheinwerfer:
12 V, 60 W/55 W
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 10.0 W  2
Blinklicht hinten:
12 V, 10.0 W  2
Standlicht vorn:
12 V, 5.0 W  1
Kennzeichenbeleuchtung:
12 V, 5.0 W  1
Instrumentenbeleuchtung:
EL (Elektrolumineszent)
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Blinker-Kontrollleuchte:
LED
Reserve-Warnleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LEDSicherungen:Hauptsicherung:
30.0 AScheinwerfersicherung:
15.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
7.5 A
Kühlerlüftersicherung:
7.5 A
Sicherung des Kraftstoffeinspritz-Systems:
7.5 A
Zusatzsicherung:
7.5 A
32D-9-G6.book 3 ページ ２０１１年１月１０日　月曜日　午後４時２４分

9-1
1
2
3
4
5
6
7
89

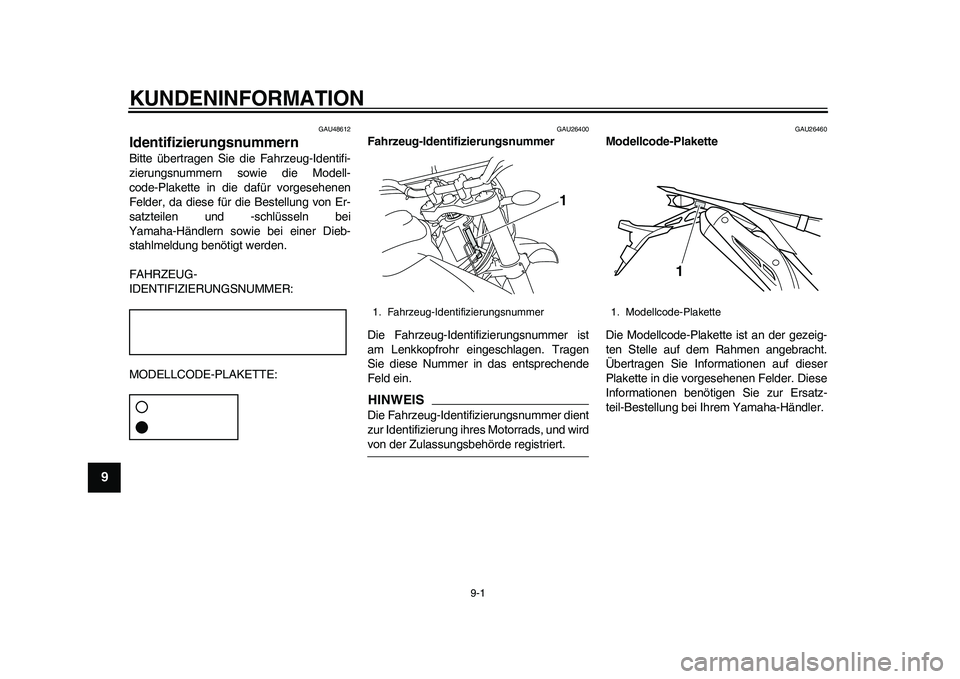

KUNDENINFORMATION
GAU48612
Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modell-
code-Plakette in die dafür vorgesehenen
Felder, da diese für die Bestellung von Er-
satzteilen und -schlüsseln bei
Yamaha-Händlern sowie bei einer Dieb-
stahlmeldung benötigt werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wirdvon der Zulassungsbehörde registriert.
GAU26460
Modellcode-Plakette
Die Modellcode-Plakette ist an der gezeig-
ten Stelle auf dem Rahmen angebracht.
Übertragen Sie Informationen auf dieser
Plakette in die vorgesehenen Felder. Diese
Informationen benötigen Sie zur Ersatz-
teil-Bestellung bei Ihrem Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1
1. Modellcode-Plakette
1
32D-9-G6.book 1 ページ ２０１１年１月１０日　月曜日　午後４時２４分

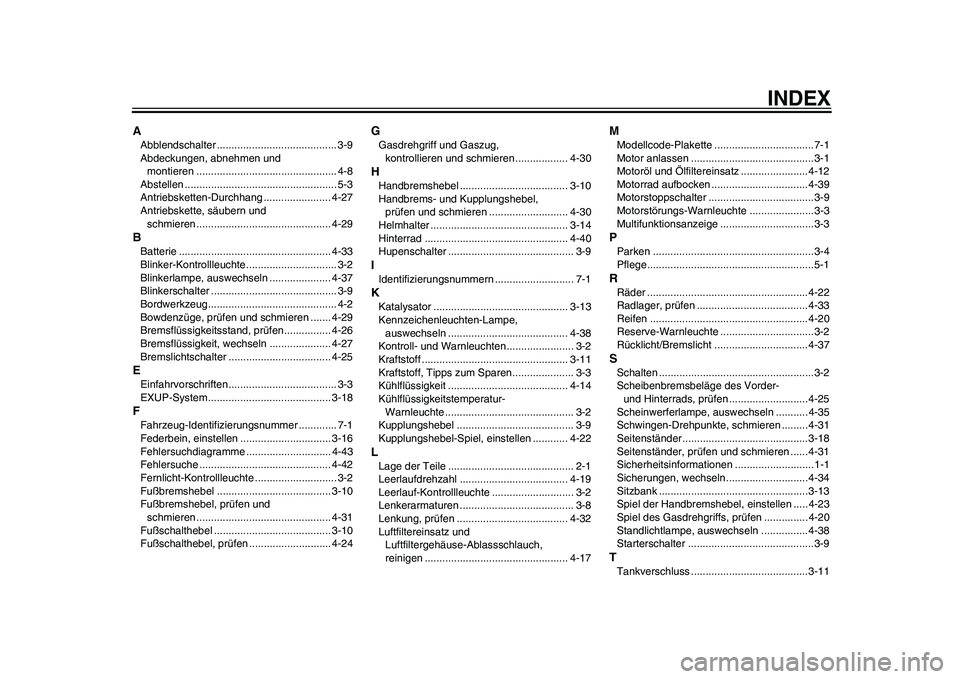

INDEX
AAbblendschalter ......................................... 3-9
Abdeckungen, abnehmen und
montieren ................................................ 4-8
Abstellen .................................................... 5-3
Antriebsketten-Durchhang ....................... 4-27
Antriebskette, säubern und
schmieren .............................................. 4-29BBatterie .................................................... 4-33
Blinker-Kontrollleuchte............................... 3-2
Blinkerlampe, auswechseln ..................... 4-37
Blinkerschalter ........................................... 3-9
Bordwerkzeug............................................ 4-2
Bowdenzüge, prüfen und schmieren ....... 4-29
Bremsflüssigkeitsstand, prüfen................ 4-26
Bremsflüssigkeit, wechseln ..................... 4-27
Bremslichtschalter ................................... 4-25EEinfahrvorschriften..................................... 3-3
EXUP-System.......................................... 3-18FFahrzeug-Identifizierungsnummer ............. 7-1
Federbein, einstellen ............................... 3-16
Fehlersuchdiagramme ............................. 4-43
Fehlersuche ............................................. 4-42
Fernlicht-Kontrollleuchte ............................ 3-2
Fußbremshebel ....................................... 3-10
Fußbremshebel, prüfen und
schmieren .............................................. 4-31
Fußschalthebel ........................................ 3-10
Fußschalthebel, prüfen ............................ 4-24
GGasdrehgriff und Gaszug,
kontrollieren und schmieren .................. 4-30HHandbremshebel ..................................... 3-10
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................... 4-30
Helmhalter ............................................... 3-14
Hinterrad ................................................. 4-40
Hupenschalter ........................................... 3-9IIdentifizierungsnummern ........................... 7-1KKatalysator .............................................. 3-13
Kennzeichenleuchten-Lampe,
auswechseln ......................................... 4-38
Kontroll- und Warnleuchten....................... 3-2
Kraftstoff .................................................. 3-11
Kraftstoff, Tipps zum Sparen..................... 3-3
Kühlflüssigkeit ......................................... 4-14
Kühlflüssigkeitstemperatur-
Warnleuchte ............................................ 3-2
Kupplungshebel ........................................ 3-9
Kupplungshebel-Spiel, einstellen ............ 4-22LLage der Teile ........................................... 2-1
Leerlaufdrehzahl ..................................... 4-19
Leerlauf-Kontrollleuchte ............................ 3-2
Lenkerarmaturen ....................................... 3-8
Lenkung, prüfen ...................................... 4-32
Luftfiltereinsatz und
Luftfiltergehäuse-Ablassschlauch,
reinigen ................................................. 4-17
MModellcode-Plakette ..................................7-1
Motor anlassen ..........................................3-1
Motoröl und Ölfiltereinsatz .......................4-12
Motorrad aufbocken ................................. 4-39
Motorstoppschalter ....................................3-9
Motorstörungs-Warnleuchte ......................3-3
Multifunktionsanzeige ................................3-3PParken .......................................................3-4
Pflege.........................................................5-1RRäder ....................................................... 4-22
Radlager, prüfen ...................................... 4-33
Reifen ...................................................... 4-20
Reserve-Warnleuchte ................................3-2
Rücklicht/Bremslicht ................................ 4-37SSchalten .....................................................3-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ...........................4-25
Scheinwerferlampe, auswechseln ........... 4-35
Schwingen-Drehpunkte, schmieren .........4-31
Seitenständer...........................................3-18
Seitenständer, prüfen und schmieren ......4-31
Sicherheitsinformationen ...........................1-1
Sicherungen, wechseln............................4-34
Sitzbank ...................................................3-13
Spiel der Handbremshebel, einstellen .....4-23
Spiel des Gasdrehgriffs, prüfen ............... 4-20
Standlichtlampe, auswechseln ................ 4-38
Starterschalter ...........................................3-9TTankverschluss ........................................ 3-11
32D-9-G6.book 2 ページ ２０１１年１月１０日　月曜日　午後４時２４分

INDEXTechnische Daten ......................................6-1
Teleskopgabel, einstellen ........................3-14
Teleskopgabel, Entlüftung .......................3-16
Teleskopgabel, prüfen .............................4-32VVentilspiel.................................................4-20
Vorderrad .................................................4-39
Vorsicht bei Mattfarben ..............................5-1WWartung, Abgas-Kontrollsystem ................4-3
Wartung und Schmierung, regelmäßig ......4-4ZZündkerze, prüfen ....................................4-11
Zünd-/Lenkschloss .....................................3-1
Zündunterbrechungs- u.
Anlasssperrschalter-System ..................3-19
32D-9-G6.book 3 ページ ２０１１年１月１０日　月曜日　午後４時２４分
