2011 YAMAHA VMAX ESP

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
7


La decoloración térmica de la parte del
tubo de escape que lleva a los silen-
ciadores de titanio es normal y no pue-
de eliminarse.
Después de la limpieza
1. Seque la motocicleta con una gamuza
o un trapo absorbente.
2. Seque inmediatamente la cadena de
transmisión para evitar que se oxide.
3. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable.
4. Se recomienda aplicar un aerosol anti-
corrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
5. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.
6. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
7. Aplique cera a todas las superficies
pintadas.
8. Deje que la motocicleta se seque por
completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11131
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.

Verifique que no haya aceite o cera
en los frenos o en los neumáticos.


Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas,
pruebe la capacidad de frenado y el
comportamiento en curvas de la
motocicleta.
ATENCIÓN
SCA10800


Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.


No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.


Evite el uso de compuestos abri-
llantadores abrasivos que pueden
desgastar la pintura.
NOTA

Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.


Con el lavado, la lluvia o los climas hú-
medos la óptica del faro se puede em-
pañar. Encender el faro durante un
breve periodo ayudará a eliminar la
humedad de la óptica.
U2S3S2S0.book Page 3 Tuesday, September 21, 2010 3:44 PM

ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:
2395 mm (94.3 in)
Anchura total:
820 mm (32.3 in)
Altura total:
1190 mm (46.9 in)
Altura del asiento:
775 mm (30.5 in)
Distancia entre ejes:
1700 mm (66.9 in)
Holgura mínima al suelo:
140 mm (5.51 in)
Radio de giro mínimo:
3500 mm (137.8 in)Peso:Peso en orden de marcha:
310 kg (683 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros:
4 cilindros en V
Cilindrada:
1679 cm³
Calibre × Carrera:
90.0 × 66.0 mm (3.54 × 2.60 in)
Relación de compresión:
11.30 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Marca recomendada:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 o 20W-50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de
aceite:
4.30 L (4.55 US qt, 3.78 Imp.qt)
Con cartucho de repuesto del filtro de
aceite:
4.70 L (4.97 US qt, 4.14 Imp.qt)Caja del engranaje final:Tipo:
Aceite de engranaje de cardán SAE 80 API
GL-5 originales Yamaha
Cantidad:
0.30 L (0.32 US qt, 0.26 Imp.qt)
Sistema de refrigeración:Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.27 L (0.29 US qt, 0.24 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas):
3.75 L (3.96 US qt, 3.30 Imp.qt)Filtro de aire:Filtro de aire:
Elemento de papel revestido con aceiteCombustible:Combustible recomendado:
Únicamente gasolina super sin plomo
Capacidad del depósito de combustible:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Cantidad de reserva de combustible:
3.9 L (1.03 US gal, 0.86 Imp.gal)Inyección de gasolina:Cuerpo del acelerador:
Marca ID:
2S31 00Bujía(s):Fabricante/modelo:
NGK/CR9EIA
Fabricante/modelo:
DENSO/IU27D
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Relación de reducción primaria:
1.509 (86/57)
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U2S3S2S0.book Page 1 Tuesday, September 21, 2010 3:44 PM

ESPECIFICACIONES
8-2
8
Transmisión final:
Eje
Relación de reducción secundaria:
3.082 (22/23 x 29/09)
Tipo de transmisión:
Velocidad 5, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
2.375 (38/16)
2a:
1.810 (38/21)
3a:
1.400 (35/25)
4a:
1.115 (29/26)
5a:
0.935 (29/31)Chasis:Tipo de bastidor:
Diamante
Ángulo del eje delantero:
31.00 °
Base del ángulo de inclinación:
148 mm (5.8 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70R18M/C 59V
Fabricante/modelo:
BRIDGESTONE/BT028F
Neumático trasero:Tipo:
Sin cámara
Tamaño:
200/50R18M/C 76V
Fabricante/modelo:
BRIDGESTONE/BT028RCarga:Carga máxima:
190 kg (419 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Condiciones de carga:
90–190 kg (198–419 lb)
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Conducción a alta velocidad:
Delantero:
290 kPa (2.90 kgf/cm², 42 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)Rueda delantera:Tipo de rueda:
Rueda de fundiciónTamaño de la llanta:
18M/C x MT3.50
Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
18M/C x MT6.00Freno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
120.0 mm (4.72 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
U2S3S2S0.book Page 2 Tuesday, September 21, 2010 3:44 PM

ESPECIFICACIONES
8-3
8
Trayectoria de la rueda:
110.0 mm (4.33 in)Sistema eléctrico:Sistema de encendido:
TCI
Sistema estándar:
Magneto CABatería:Modelo:
YTZ14S
Voltaje, capacidad:
12 V, 11.2 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 60 W/55 W × 1
Luz de freno y posterior:
LED
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LEDLuz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia:
LED x 2
Luz de aviso del nivel de gasolina:
LED
Luz de alarma de temperatura del
refrigerante:
LED
Luz de aviso de avería en el motor:
LED
Luz de aviso del sistema ABS:
LED
Luz indicadora del sistema inmovilizador:
LED
Luz indicadora de la sincronización del
cambio:
LED
Fusibles:Fusible principal:
50.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
7.5 A
Fusible de encendido:
20.0 A
Fusible de luz de estacionamiento:
7.5 A
Fusible del ventilador del radiador:
20.0 A
Fusible del ventilador del radiador auxiliar:
7.5 AFusible del sistema de inyección de gasolina:
15.0 A
Fusible de la unidad de control del sistema
ABS:
7.5 A
Fusible del motor del sistema ABS:
30.0 A
Fusible del solenoide del ABS:
15.0 A
Fusible de repuesto:
7.5 A
Fusible de la válvula de la mariposa eléctrica:
7.5 A
U2S3S2S0.book Page 3 Tuesday, September 21, 2010 3:44 PM

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU48611
Números de identificación Anote el número de identificación del vehí-
culo y los datos de la etiqueta del modelo en
los espacios previstos más abajo para utili-
zarlos como referencia cuando solicite re-
puestos a un concesionario Yamaha o en
caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26470
Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del conductor.
(Véase la página 3-24). Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando solici-
te repuestos a un concesionario Yamaha.
1. Número de identificación del vehículo
1
1. Etiqueta del modelo
1
U2S3S2S0.book Page 1 Tuesday, September 21, 2010 3:44 PM

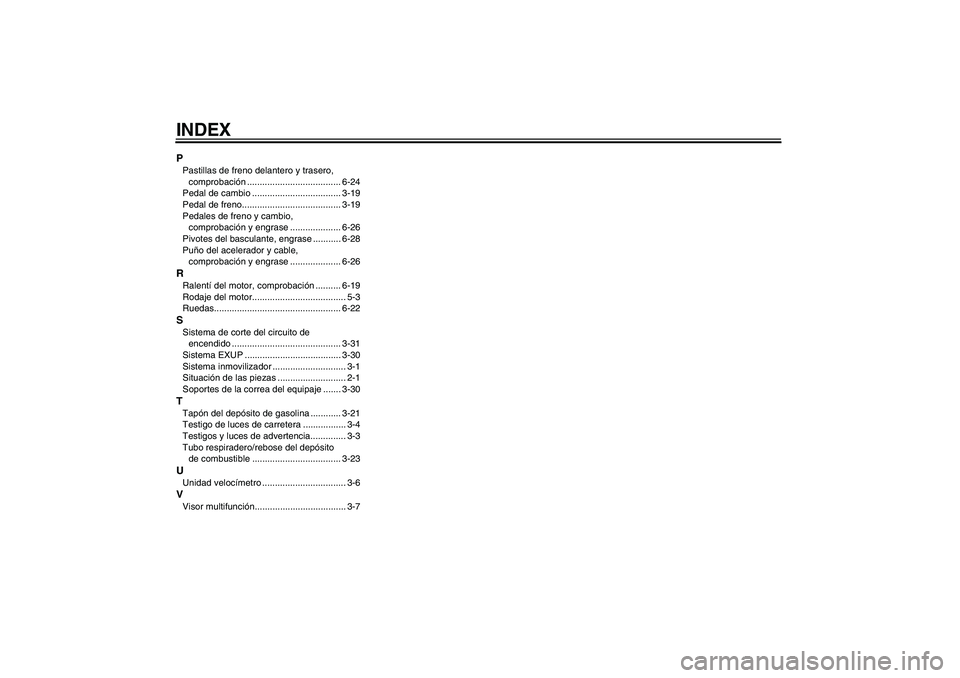

INDEX
AABS ...................................................... 3-20
Aceite del engranaje final ..................... 6-14
Aceite del motor y cartucho del filtro de
aceite .................................................. 6-11
Alarma antirrobo (opcional) .................. 3-17
Almacenamiento ..................................... 7-4
Apoyo de la motocicleta ....................... 6-39
Arranque del motor ................................. 5-1
Asientos ................................................ 3-24BBatería .................................................. 6-30
Bombilla de la luz de la matrícula,
cambio ................................................ 6-37
Bombilla del faro, cambio ..................... 6-35
Bombilla del intermitente, cambio......... 6-36
Bombilla de una luz de posición,
cambio ................................................ 6-38
Bujías, comprobación ........................... 6-10CCaballete lateral.................................... 3-30
Caballete lateral, comprobación y
engrase .............................................. 6-28
Cables, comprobación y engrase ......... 6-26
Cambio ................................................... 5-2
Carenado y paneles, desmontaje y
montaje................................................. 6-8
Catalizador ........................................... 3-24
Cojinetes de las ruedas,
comprobación ..................................... 6-30
Color mate, precaución .......................... 7-1
Combustible.......................................... 3-22
Conjunto amortiguador, ajuste ............. 3-28Conmutador de la luz de cruce/
carretera.............................................. 3-17
Consumo de gasolina, consejos para
reducirlo ................................................ 5-3
Cuadros de identificación de averías .... 6-41
Cuidados ................................................. 7-1
DDirección, comprobación....................... 6-29EEspecificaciones ..................................... 8-1
Estacionamiento...................................... 5-4
Etiqueta del modelo ................................ 9-1FFiltro de aire .......................................... 6-19
Fusibles, cambio ...................................6-33HHolgura de la válvula.............................6-20
Horquilla delantera, ajuste .................... 3-26
Horquilla delantera, comprobación ....... 6-28IIdentificación de averías ....................... 6-40
Información relativa a la seguridad ......... 1-1
Interruptor de arranque ......................... 3-18
Interruptor de intermitencia ................... 3-17
Interruptor de la bocina ......................... 3-17
Interruptor de luces de emergencia ...... 3-18
Interruptor de paro del motor ................ 3-17
Interruptor de ráfagas............................ 3-17
Interruptores de la luz de freno ............. 6-23
Interruptores del manillar ...................... 3-17
Interruptor principal/Bloqueo de
dirección................................................ 3-2JJuego de herramientas ........................... 6-2Juego libre de la maneta del freno,
comprobación ..................................... 6-23
Juego libre del puño del acelerador,
comprobación ..................................... 6-19
LLíquido de freno, comprobación ........... 6-24
Líquido refrigerante............................... 6-16
Líquidos de freno y embrague,
cambio ................................................ 6-25
Luces indicadoras de intermitencia ........ 3-4
Luz de aviso de avería del motor............ 3-5
Luz de aviso del ABS.............................. 3-5
Luz de aviso de la temperatura del
líquido refrigerante................................ 3-5
Luz de aviso del nivel de aceite .............. 3-4
Luz de aviso del nivel de gasolina .......... 3-4
Luz de freno/piloto trasero .................... 6-36
Luz indicadora de la sincronización del
cambio .................................................. 3-5
Luz indicadora del sistema
inmovilizador......................................... 3-6
Luz indicadora de punto muerto ............. 3-4MManeta de embrague................... 3-18, 6-23
Maneta de freno.................................... 3-19
Manetas de freno y embrague,
comprobación y engrase .................... 6-27
Mantenimiento, sistema de control de
emisiones ............................................. 6-3
Mantenimiento y engrase, periódicos ..... 6-4NNeumáticos ........................................... 6-20
Número de identificación del vehículo .... 9-1
Números de identificación ...................... 9-1
U2S3S2S0.book Page 1 Tuesday, September 21, 2010 3:44 PM

INDEXPPastillas de freno delantero y trasero,
comprobación ..................................... 6-24
Pedal de cambio ................................... 3-19
Pedal de freno....................................... 3-19
Pedales de freno y cambio,
comprobación y engrase .................... 6-26
Pivotes del basculante, engrase ........... 6-28
Puño del acelerador y cable,
comprobación y engrase .................... 6-26RRalentí del motor, comprobación .......... 6-19
Rodaje del motor..................................... 5-3
Ruedas.................................................. 6-22SSistema de corte del circuito de
encendido ........................................... 3-31
Sistema EXUP ...................................... 3-30
Sistema inmovilizador ............................. 3-1
Situación de las piezas ........................... 2-1
Soportes de la correa del equipaje ....... 3-30TTapón del depósito de gasolina ............ 3-21
Testigo de luces de carretera ................. 3-4
Testigos y luces de advertencia.............. 3-3
Tubo respiradero/rebose del depósito
de combustible ................................... 3-23UUnidad velocímetro ................................. 3-6VVisor multifunción.................................... 3-7
U2S3S2S0.book Page 2 Tuesday, September 21, 2010 3:44 PM
