TABLA DE CONTENIDOSINFORMACIÓN RELATIVA A LA
SEGURIDAD .....................................1-1
DESCRIPCIÓN ..................................2-1
Vista izquierda .................................2-1
Vista derecha...................................2-2
Mandos e instrumentos ...................2-3
FUNCIONES DE LOS
INSTRUMENTOS Y MANDOS...........3-1
Sistema inmovilizador .....................3-1
Interruptor principal/Bloqueo de la
dirección ......................................3-2
Testigos y luces de advertencia .....3-3
Unidad velocímetro .........................3-6
Visor multifunción ...........................3-7
Alarma antirrobo (opcional) ..........3-17
Interruptores del manillar ..............3-17
Maneta de embrague ...................3-18
Pedal de cambio ...........................3-19
Maneta de freno ...........................3-19
Pedal de freno ..............................3-19
ABS ..............................................3-20
Tapón del depósito de gasolina ....3-21
Combustible ..................................3-22
Tubo respiradero/rebose del
depósito de combustible ...........3-23
Catalizador ...................................3-24
Asientos ........................................3-24
Ajuste de la horquilla delantera ....3-26Ajuste del conjunto
amortiguador ............................. 3-28
Soportes de la correa del
equipaje .................................... 3-30
Sistema EXUP ............................. 3-30
Caballete lateral ........................... 3-30
Sistema de corte del circuito de
encendido ................................. 3-31
PARA SU SEGURIDAD –
COMPROBACIONES PREVIAS........ 4-1
UTILIZACIÓN Y PUNTOS
IMPORTANTES PARA LA
CONDUCCIÓN................................... 5-1
Arranque del motor ........................ 5-1
Cambio ........................................... 5-2
Consejos para reducir el consumo
de gasolina ................................. 5-3
Rodaje del motor ............................ 5-3
Estacionamiento ............................. 5-4
MANTENIMIENTO Y AJUSTES
PERIÓDICOS..................................... 6-1
Juego de herramientas .................. 6-2
Cuadro de mantenimiento periódico
del sistema de control de
emisiones .................................... 6-3
Cuadro general de mantenimiento
y engrase .................................... 6-4Desmontaje y montaje del
carenado y los paneles .............. 6-8
Comprobación de las bujías ........ 6-10
Aceite del motor y cartucho del
filtro de aceite ........................... 6-11
Aceite del engranaje final ............ 6-14
Líquido refrigerante ...................... 6-16
Filtro de aire ................................. 6-19
Comprobación del ralentí del
motor ........................................ 6-19
Comprobación del juego libre del
puño del acelerador .................. 6-19
Holgura de la válvula ................... 6-20
Neumáticos .................................. 6-20
Llantas de aleación ...................... 6-22
Maneta de embrague ................... 6-23
Comprobación del juego libre de
la maneta del freno ................... 6-23
Interruptores de la luz de freno .... 6-23
Comprobación de las pastillas de
freno delantero y trasero .......... 6-24
Comprobación del líquido de
freno ......................................... 6-24
Cambio de los líquidos de freno
y embrague .............................. 6-25
Comprobación y engrase de los
cables ....................................... 6-26
Comprobación y engrase del
puño del acelerador y el
cable ......................................... 6-26U2S3S2S0.book Page 1 Tuesday, September 21, 2010 3:44 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-17
3
SAU12331
Alarma antirrobo (opcional) Este modelo puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase
en contacto con un concesionario Yamaha.
SAU12348
Interruptores del manillar Izquierda
Derecha
SAU12350
Interruptor de ráfagas“”
Pulse este interruptor para hacer ráfagas.
SAU12400
Conmutador de la luz de“/”
Sitúe este interruptor en“” para poner la
luz de carretera y en“” para poner la luz
de cruce.
SAU12460
Interruptor de intermitencia“/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición“”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición“”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina“”
Pulse este interruptor para hacer sonar la
bocina.
SAU12660
Interruptor de paro del motor“/”
Sitúe este interruptor en“” antes de
arrancar el motor. Sitúe este interruptor
en“” para parar el motor en caso de
emergencia, por ejemplo si el vehículo vuel-
ca o se atasca el cable del acelerador.
1. Interruptor de ráfagas“”
2. Conmutador de la luz de“/”
3. Interruptor de luces de emergencia“”
4. Interruptor de la bocina“”
5. Interruptor de intermitencia“/”
1. Interruptor de paro del motor“/”
2. Interruptor de arranque“”
5
43
2
1
1
2
U2S3S2S0.book Page 17 Tuesday, September 21, 2010 3:44 PM

ESPECIFICACIONES
8-3
8
Trayectoria de la rueda:
110.0 mm (4.33 in)Sistema eléctrico:Sistema de encendido:
TCI
Sistema estándar:
Magneto CABatería:Modelo:
YTZ14S
Voltaje, capacidad:
12 V, 11.2 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 60 W/55 W × 1
Luz de freno y posterior:
LED
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LEDLuz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia:
LED x 2
Luz de aviso del nivel de gasolina:
LED
Luz de alarma de temperatura del
refrigerante:
LED
Luz de aviso de avería en el motor:
LED
Luz de aviso del sistema ABS:
LED
Luz indicadora del sistema inmovilizador:
LED
Luz indicadora de la sincronización del
cambio:
LED
Fusibles:Fusible principal:
50.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
7.5 A
Fusible de encendido:
20.0 A
Fusible de luz de estacionamiento:
7.5 A
Fusible del ventilador del radiador:
20.0 A
Fusible del ventilador del radiador auxiliar:
7.5 AFusible del sistema de inyección de gasolina:
15.0 A
Fusible de la unidad de control del sistema
ABS:
7.5 A
Fusible del motor del sistema ABS:
30.0 A
Fusible del solenoide del ABS:
15.0 A
Fusible de repuesto:
7.5 A
Fusible de la válvula de la mariposa eléctrica:
7.5 A
U2S3S2S0.book Page 3 Tuesday, September 21, 2010 3:44 PM

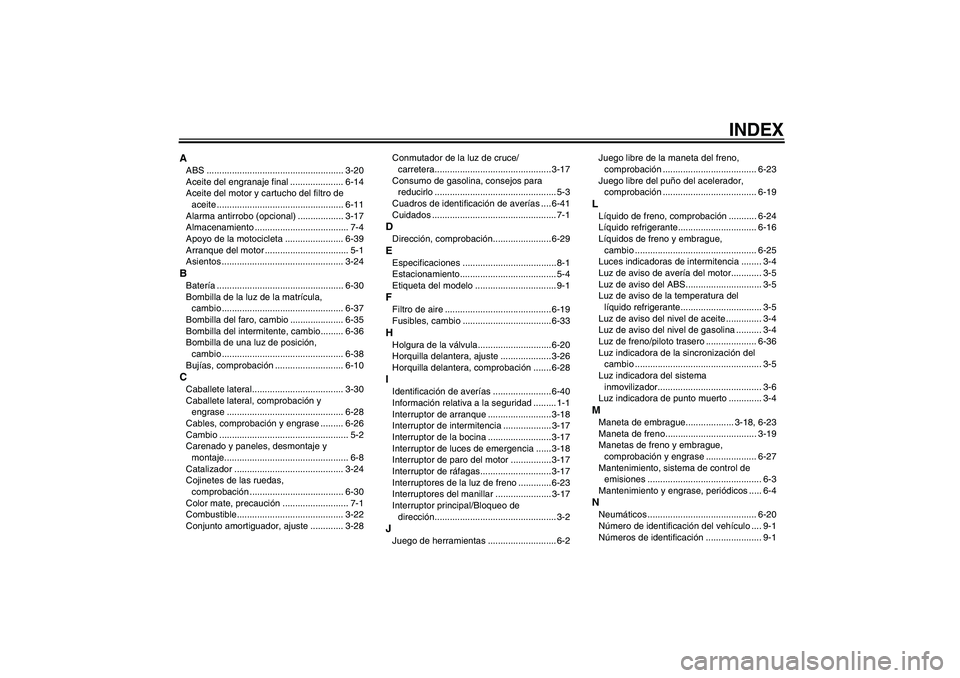

INDEX
AABS ...................................................... 3-20
Aceite del engranaje final ..................... 6-14
Aceite del motor y cartucho del filtro de
aceite .................................................. 6-11
Alarma antirrobo (opcional) .................. 3-17
Almacenamiento ..................................... 7-4
Apoyo de la motocicleta ....................... 6-39
Arranque del motor ................................. 5-1
Asientos ................................................ 3-24BBatería .................................................. 6-30
Bombilla de la luz de la matrícula,
cambio ................................................ 6-37
Bombilla del faro, cambio ..................... 6-35
Bombilla del intermitente, cambio......... 6-36
Bombilla de una luz de posición,
cambio ................................................ 6-38
Bujías, comprobación ........................... 6-10CCaballete lateral.................................... 3-30
Caballete lateral, comprobación y
engrase .............................................. 6-28
Cables, comprobación y engrase ......... 6-26
Cambio ................................................... 5-2
Carenado y paneles, desmontaje y
montaje................................................. 6-8
Catalizador ........................................... 3-24
Cojinetes de las ruedas,
comprobación ..................................... 6-30
Color mate, precaución .......................... 7-1
Combustible.......................................... 3-22
Conjunto amortiguador, ajuste ............. 3-28Conmutador de la luz de cruce/
carretera.............................................. 3-17
Consumo de gasolina, consejos para
reducirlo ................................................ 5-3
Cuadros de identificación de averías .... 6-41
Cuidados ................................................. 7-1
DDirección, comprobación....................... 6-29EEspecificaciones ..................................... 8-1
Estacionamiento...................................... 5-4
Etiqueta del modelo ................................ 9-1FFiltro de aire .......................................... 6-19
Fusibles, cambio ...................................6-33HHolgura de la válvula.............................6-20
Horquilla delantera, ajuste .................... 3-26
Horquilla delantera, comprobación ....... 6-28IIdentificación de averías ....................... 6-40
Información relativa a la seguridad ......... 1-1
Interruptor de arranque ......................... 3-18
Interruptor de intermitencia ................... 3-17
Interruptor de la bocina ......................... 3-17
Interruptor de luces de emergencia ...... 3-18
Interruptor de paro del motor ................ 3-17
Interruptor de ráfagas............................ 3-17
Interruptores de la luz de freno ............. 6-23
Interruptores del manillar ...................... 3-17
Interruptor principal/Bloqueo de
dirección................................................ 3-2JJuego de herramientas ........................... 6-2Juego libre de la maneta del freno,
comprobación ..................................... 6-23
Juego libre del puño del acelerador,
comprobación ..................................... 6-19
LLíquido de freno, comprobación ........... 6-24
Líquido refrigerante............................... 6-16
Líquidos de freno y embrague,
cambio ................................................ 6-25
Luces indicadoras de intermitencia ........ 3-4
Luz de aviso de avería del motor............ 3-5
Luz de aviso del ABS.............................. 3-5
Luz de aviso de la temperatura del
líquido refrigerante................................ 3-5
Luz de aviso del nivel de aceite .............. 3-4
Luz de aviso del nivel de gasolina .......... 3-4
Luz de freno/piloto trasero .................... 6-36
Luz indicadora de la sincronización del
cambio .................................................. 3-5
Luz indicadora del sistema
inmovilizador......................................... 3-6
Luz indicadora de punto muerto ............. 3-4MManeta de embrague................... 3-18, 6-23
Maneta de freno.................................... 3-19
Manetas de freno y embrague,
comprobación y engrase .................... 6-27
Mantenimiento, sistema de control de
emisiones ............................................. 6-3
Mantenimiento y engrase, periódicos ..... 6-4NNeumáticos ........................................... 6-20
Número de identificación del vehículo .... 9-1
Números de identificación ...................... 9-1
