2011 YAMAHA VMAX Manuale de Empleo (in Spanish)

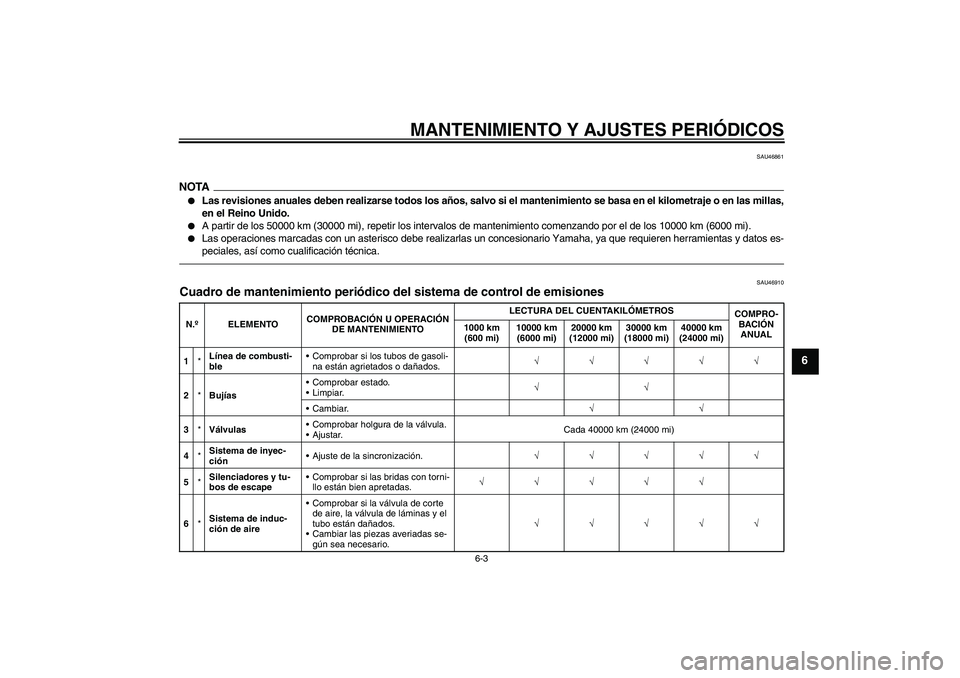

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-3
6
SAU46861
NOTA

Las revisiones anuales deben realizarse todos los años, salvo si el mantenimiento se basa en el kilometraje o en las millas,
en el Reino Unido.


A partir de los 50000 km (30000 mi), repetir los intervalos de mantenimiento comenzando por el de los 10000 km (6000 mi).


Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos es-
peciales, así como cualificación técnica.
SAU46910
Cuadro de mantenimiento periódico del sistema de control de emisiones N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Línea de combusti-
bleComprobar si los tubos de gasoli-
na están agrietados o dañados.√√√√√
2*BujíasComprobar estado.
Limpiar.√√
Cambiar.√√
3*VálvulasComprobar holgura de la válvula.
Ajustar.Cada 40000 km (24000 mi)
4*Sistema de inyec-
ciónAjuste de la sincronización.√√√√√
5*Silenciadores y tu-
bos de escapeComprobar si las bridas con torni-
llo están bien apretadas.√√√√√
6*Sistema de induc-
ción de aireComprobar si la válvula de corte
de aire, la válvula de láminas y el
tubo están dañados.
Cambiar las piezas averiadas se-
gún sea necesario.√√√√√
U2S3S2S0.book Page 3 Tuesday, September 21, 2010 3:44 PM

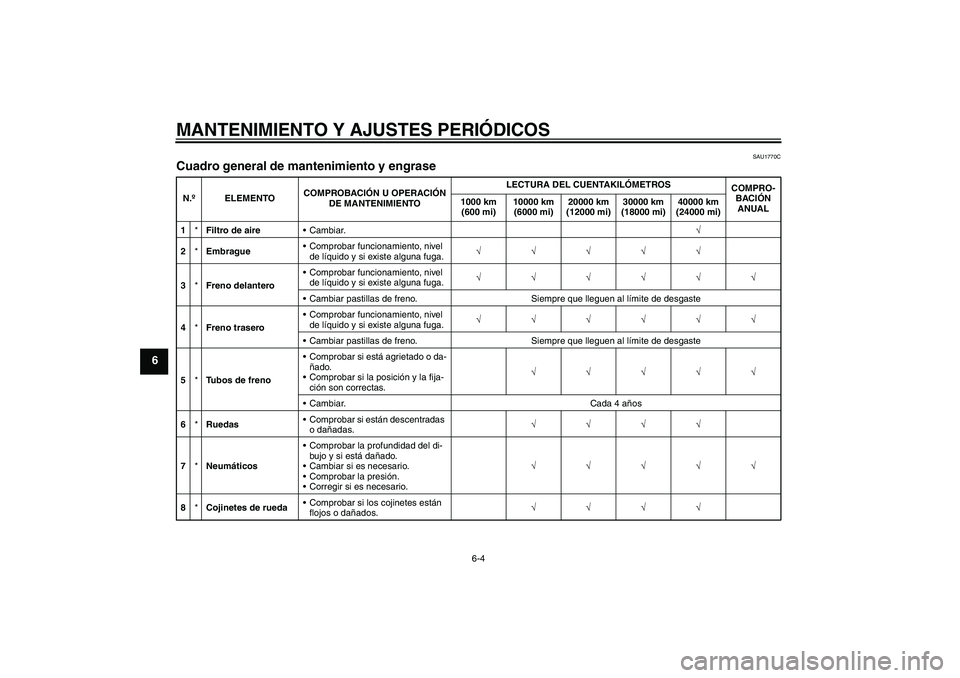

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-4
6
SAU1770C
Cuadro general de mantenimiento y engrase N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Filtro de aireCambiar.√
2*EmbragueComprobar funcionamiento, nivel
de líquido y si existe alguna fuga.√√√√√
3*Freno delanteroComprobar funcionamiento, nivel
de líquido y si existe alguna fuga.√√√√√√
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
4*Freno traseroComprobar funcionamiento, nivel
de líquido y si existe alguna fuga.√√√√√√
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
5*Tubos de frenoComprobar si está agrietado o da-
ñado.
Comprobar si la posición y la fija-
ción son correctas.√√√√√
Cambiar. Cada 4 años
6*RuedasComprobar si están descentradas
o dañadas.√√√√
7*NeumáticosComprobar la profundidad del di-
bujo y si está dañado.
Cambiar si es necesario.
Comprobar la presión.
Corregir si es necesario.√√√√√
8*Cojinetes de ruedaComprobar si los cojinetes están
flojos o dañados.√√√√
U2S3S2S0.book Page 4 Tuesday, September 21, 2010 3:44 PM

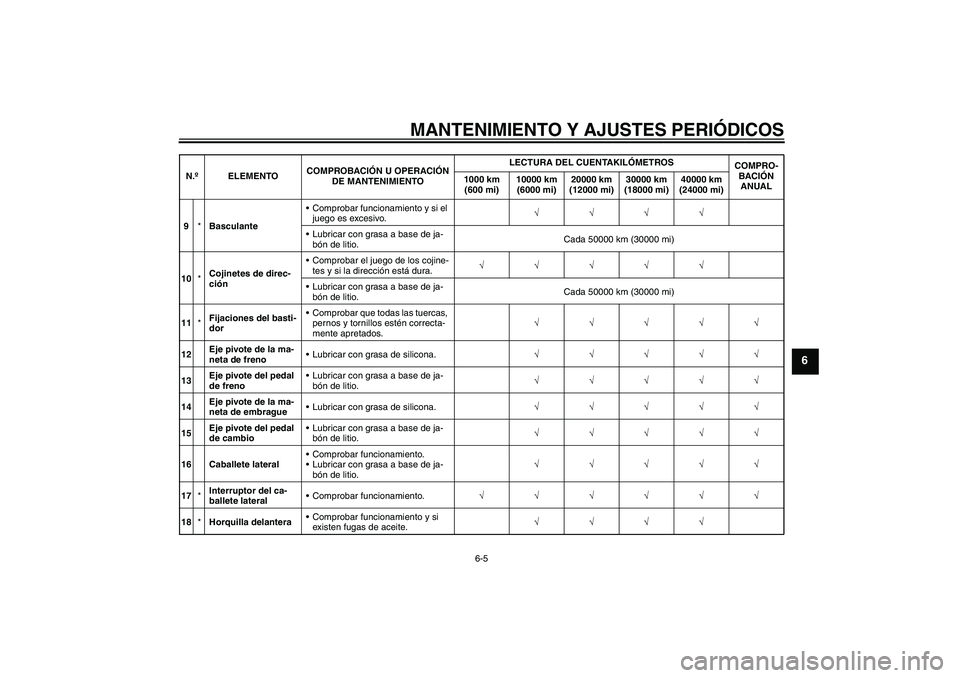

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-5
6
9*BasculanteComprobar funcionamiento y si el
juego es excesivo.√√√√
Lubricar con grasa a base de ja-
bón de litio.Cada 50000 km (30000 mi)
10*Cojinetes de direc-
ciónComprobar el juego de los cojine-
tes y si la dirección está dura.√√√√√
Lubricar con grasa a base de ja-
bón de litio.Cada 50000 km (30000 mi)
11*Fijaciones del basti-
dorComprobar que todas las tuercas,
pernos y tornillos estén correcta-
mente apretados.√√√√√
12Eje pivote de la ma-
neta de frenoLubricar con grasa de silicona.√√√√√
13Eje pivote del pedal
de frenoLubricar con grasa a base de ja-
bón de litio.√√√√√
14Eje pivote de la ma-
neta de embragueLubricar con grasa de silicona.√√√√√
15Eje pivote del pedal
de cambioLubricar con grasa a base de ja-
bón de litio.√√√√√
16 Caballete lateralComprobar funcionamiento.
Lubricar con grasa a base de ja-
bón de litio.√√√√√
17*Interruptor del ca-
ballete lateralComprobar funcionamiento.√√√√√√
18*Horquilla delanteraComprobar funcionamiento y si
existen fugas de aceite.√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2S3S2S0.book Page 5 Tuesday, September 21, 2010 3:44 PM

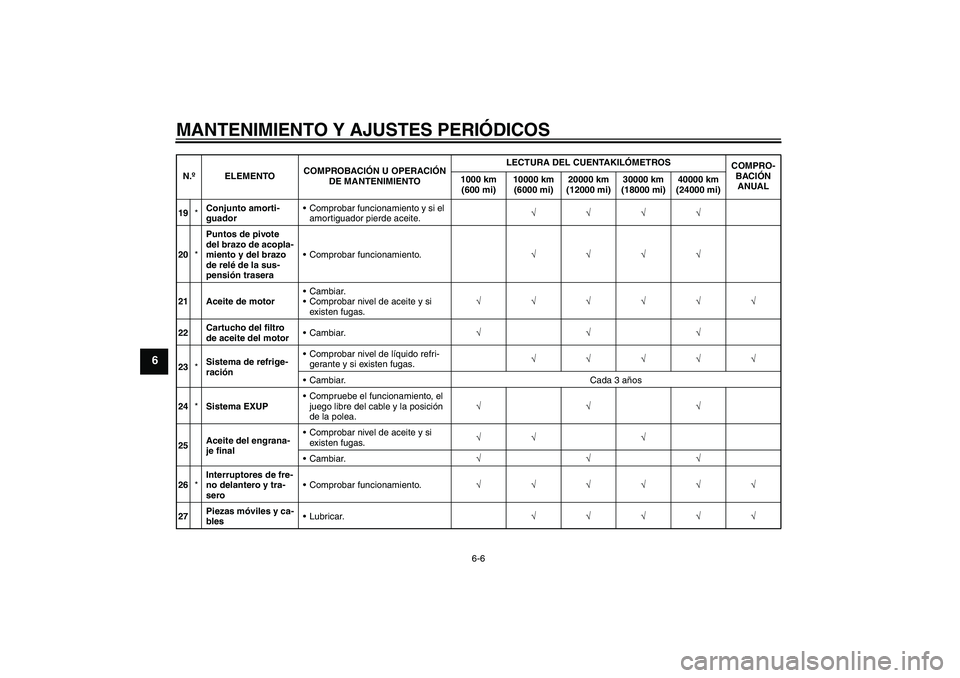

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-6
6
19*Conjunto amorti-
guadorComprobar funcionamiento y si el
amortiguador pierde aceite.√√√√
20*Puntos de pivote
del brazo de acopla-
miento y del brazo
de relé de la sus-
pensión traseraComprobar funcionamiento.√√√√
21 Aceite de motorCambiar.
Comprobar nivel de aceite y si
existen fugas.√√√√√√
22Cartucho del filtro
de aceite del motorCambiar.√√√
23*Sistema de refrige-
raciónComprobar nivel de líquido refri-
gerante y si existen fugas.√√√√√
Cambiar. Cada 3 años
24*Sistema EXUPCompruebe el funcionamiento, el
juego libre del cable y la posición
de la polea.√√√
25Aceite del engrana-
je finalComprobar nivel de aceite y si
existen fugas.√√ √
Cambiar.√√√
26*Interruptores de fre-
no delantero y tra-
seroComprobar funcionamiento.√√√√√√
27Piezas móviles y ca-
blesLubricar.√√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U2S3S2S0.book Page 6 Tuesday, September 21, 2010 3:44 PM

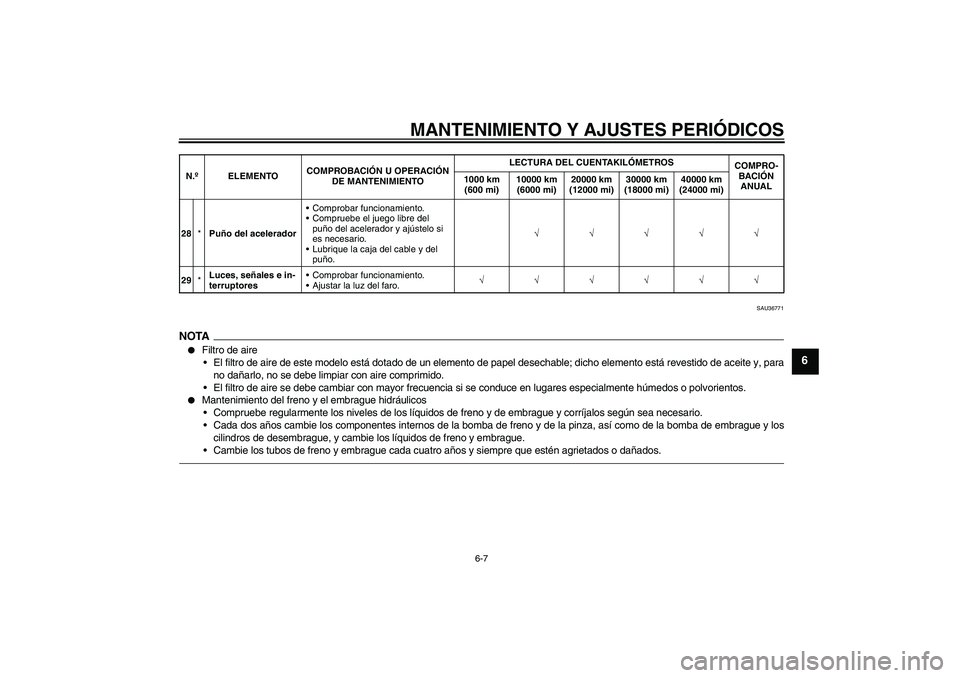

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-7
6
SAU36771
NOTA

Filtro de aire
El filtro de aire de este modelo está dotado de un elemento de papel desechable; dicho elemento está revestido de aceite y, para
no dañarlo, no se debe limpiar con aire comprimido.
El filtro de aire se debe cambiar con mayor frecuencia si se conduce en lugares especialmente húmedos o polvorientos.


Mantenimiento del freno y el embrague hidráulicos
Compruebe regularmente los niveles de los líquidos de freno y de embrague y corríjalos según sea necesario.
Cada dos años cambie los componentes internos de la bomba de freno y de la pinza, así como de la bomba de embrague y los
cilindros de desembrague, y cambie los líquidos de freno y embrague.
Cambie los tubos de freno y embrague cada cuatro años y siempre que estén agrietados o dañados.
28*Puño del aceleradorComprobar funcionamiento.
Compruebe el juego libre del
puño del acelerador y ajústelo si
es necesario.
Lubrique la caja del cable y del
puño.√√√√√
29*Luces, señales e in-
terruptoresComprobar funcionamiento.
Ajustar la luz del faro.√√√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2S3S2S0.book Page 7 Tuesday, September 21, 2010 3:44 PM

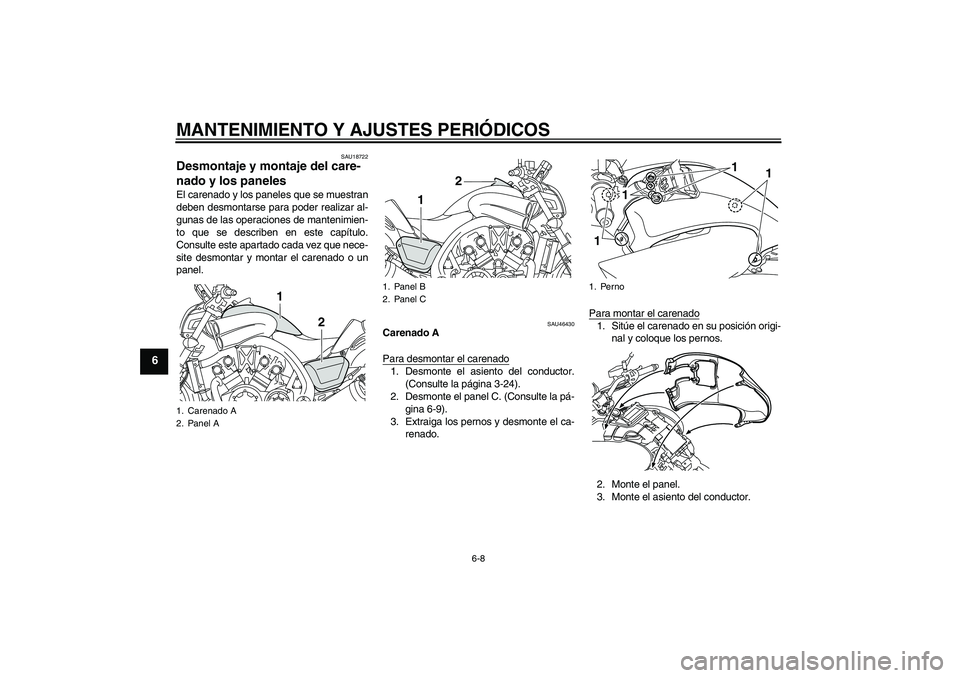

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-8
6
SAU18722
Desmontaje y montaje del care-
nado y los paneles El carenado y los paneles que se muestran
deben desmontarse para poder realizar al-
gunas de las operaciones de mantenimien-
to que se describen en este capítulo.
Consulte este apartado cada vez que nece-
site desmontar y montar el carenado o un
panel.
SAU46430
Carenado A
Para desmontar el carenado1. Desmonte el asiento del conductor.
(Consulte la página 3-24).
2. Desmonte el panel C. (Consulte la pá-
gina 6-9).
3. Extraiga los pernos y desmonte el ca-
renado.Para montar el carenado
1. Sitúe el carenado en su posición origi-
nal y coloque los pernos.
2. Monte el panel.
3. Monte el asiento del conductor.
1. Carenado A
2. Panel A
1
2
1. Panel B
2. Panel C
1
2
1. Perno11 1
1
U2S3S2S0.book Page 8 Tuesday, September 21, 2010 3:44 PM

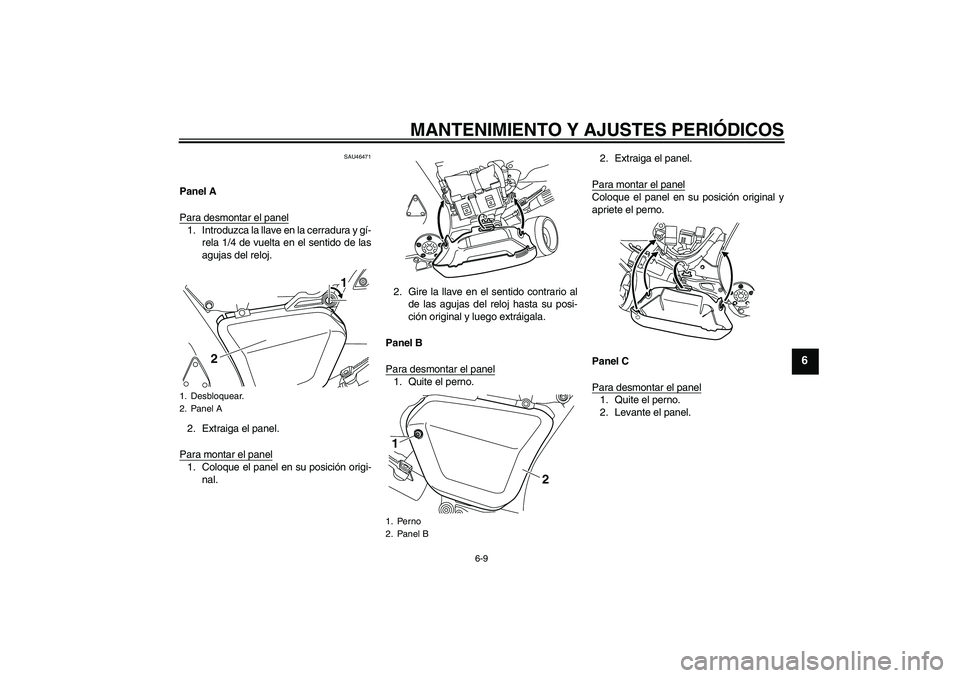

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-9
6
SAU46471
Panel A
Para desmontar el panel1. Introduzca la llave en la cerradura y gí-
rela 1/4 de vuelta en el sentido de las
agujas del reloj.
2. Extraiga el panel.
Para montar el panel1. Coloque el panel en su posición origi-
nal.2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original y luego extráigala.
Panel B
Para desmontar el panel
1. Quite el perno.2. Extraiga el panel.
Para montar el panel
Coloque el panel en su posición original y
apriete el perno.
Panel C
Para desmontar el panel1. Quite el perno.
2. Levante el panel.
1. Desbloquear.
2. Panel A
2
1
1. Perno
2. Panel B1
2
U2S3S2S0.book Page 9 Tuesday, September 21, 2010 3:44 PM

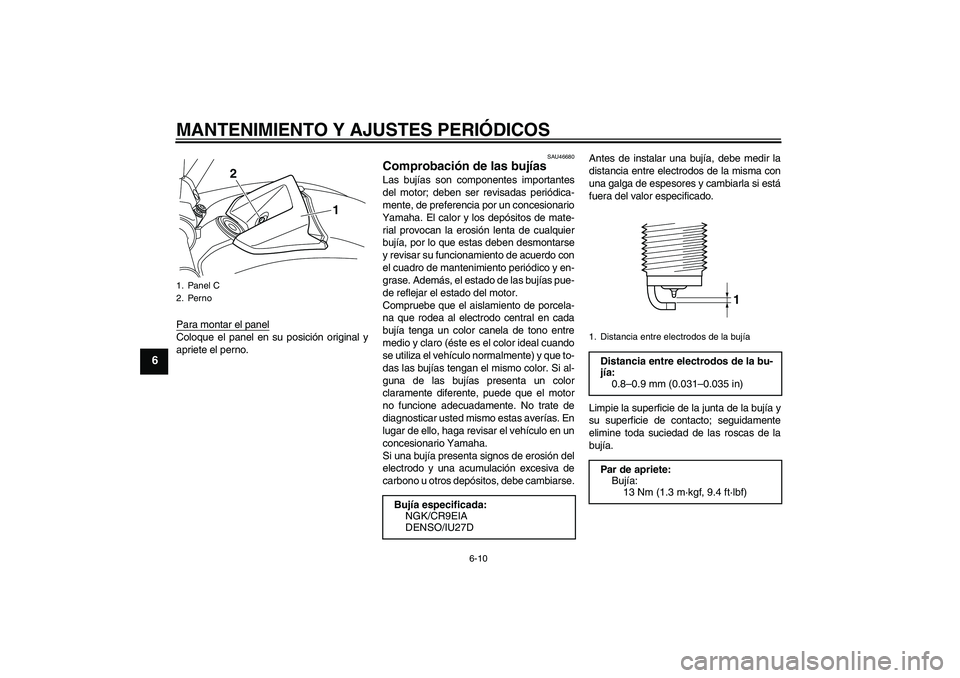

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-10
6
Para montar el panelColoque el panel en su posición original y
apriete el perno.
SAU46680
Comprobación de las bujías Las bujías son componentes importantes
del motor; deben ser revisadas periódica-
mente, de preferencia por un concesionario
Yamaha. El calor y los depósitos de mate-
rial provocan la erosión lenta de cualquier
bujía, por lo que estas deben desmontarse
y revisar su funcionamiento de acuerdo con
el cuadro de mantenimiento periódico y en-
grase. Además, el estado de las bujías pue-
de reflejar el estado del motor.
Compruebe que el aislamiento de porcela-
na que rodea al electrodo central en cada
bujía tenga un color canela de tono entre
medio y claro (éste es el color ideal cuando
se utiliza el vehículo normalmente) y que to-
das las bujías tengan el mismo color. Si al-
guna de las bujías presenta un color
claramente diferente, puede que el motor
no funcione adecuadamente. No trate de
diagnosticar usted mismo estas averías. En
lugar de ello, haga revisar el vehículo en un
concesionario Yamaha.
Si una bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiarse.Antes de instalar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga de espesores y cambiarla si está
fuera del valor especificado.
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.
1. Panel C
2. Perno
1 2
Bujía especificada:
NGK/CR9EIA
DENSO/IU27D
1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bu-
jía:
0.8–0.9 mm (0.031–0.035 in)
Par de apriete:
Bujía:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
1
