2011 YAMAHA VMAX ABS

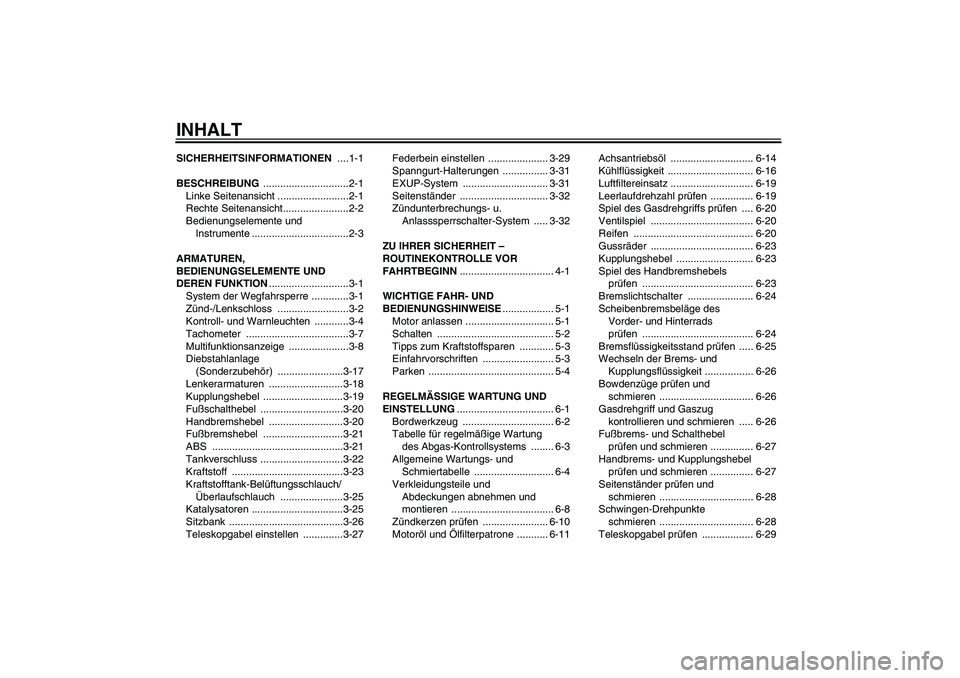

INHALTSICHERHEITSINFORMATIONEN ....1-1
BESCHREIBUNG ..............................2-1
Linke Seitenansicht .........................2-1
Rechte Seitenansicht.......................2-2
Bedienungselemente und
Instrumente ..................................2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION............................3-1
System der Wegfahrsperre .............3-1
Zünd-/Lenkschloss .........................3-2
Kontroll- und Warnleuchten ............3-4
Tachometer ....................................3-7

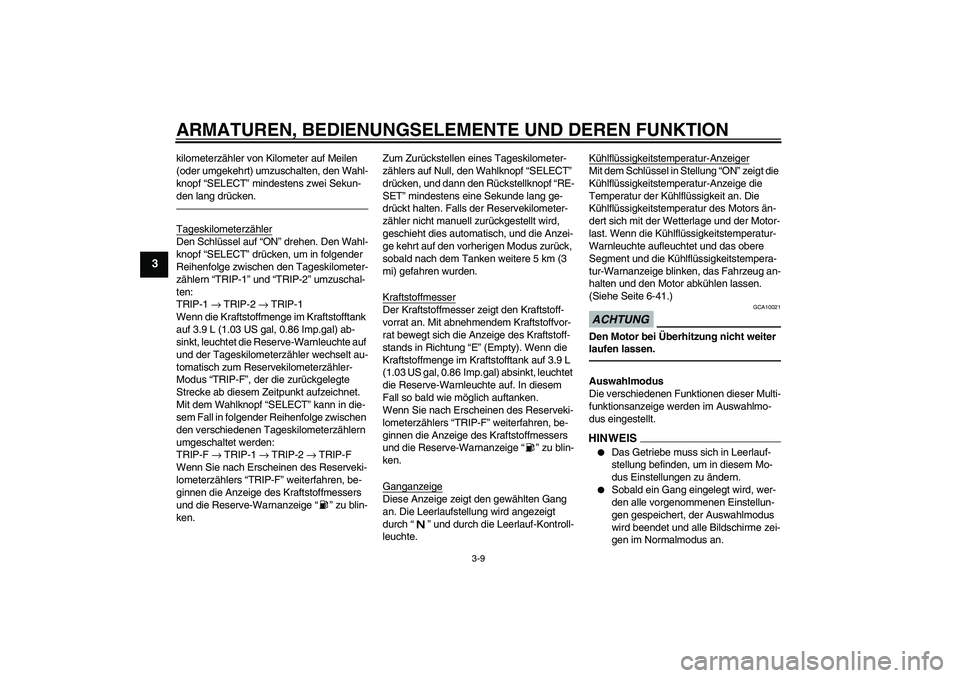

Multifunktionsanzeige .....................3-8
Diebstahlanlage
(Sonderzubehör) .......................3-17

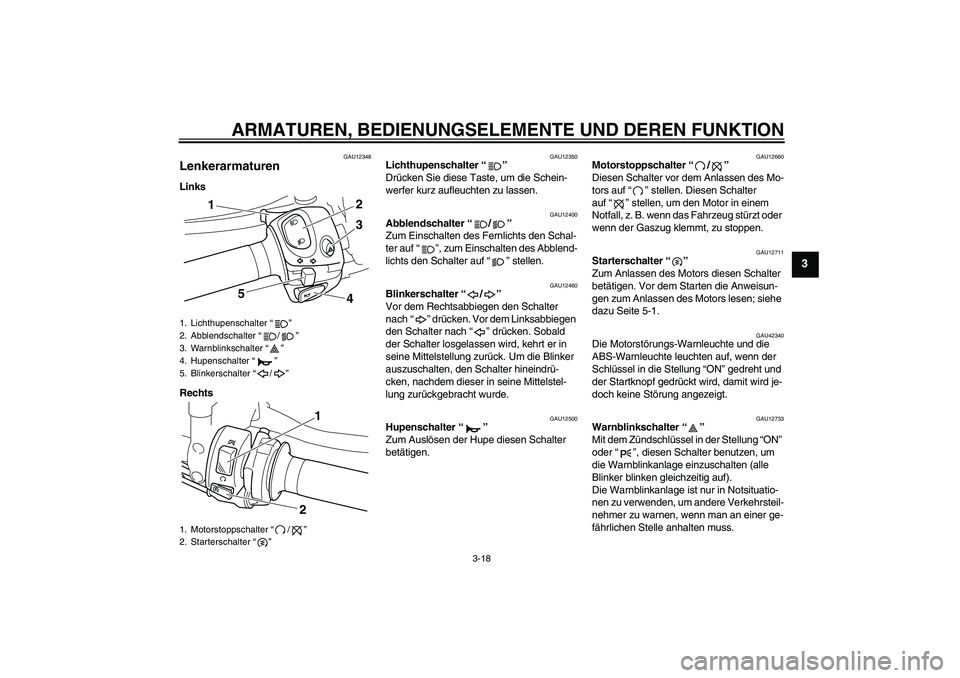

Lenkerarmaturen ..........................3-18

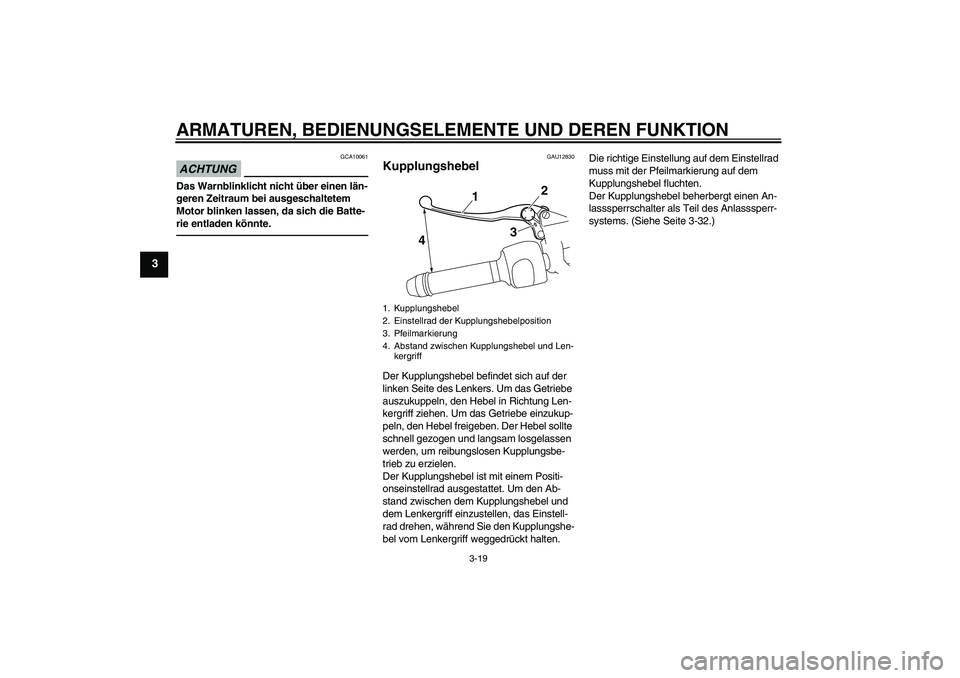

Kupplungshebel ............................3-19
Fußschalthebel .............................3-20
Handbremshebel ..........................3-20
Fußbremshebel ............................3-21
ABS ..............................................3-21
Tankverschluss .............................3-22
Kraftstoff .......................................3-23
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ......................3-25
Katalysatoren ................................3-25
Sitzbank ........................................3-26
Teleskopgabel einstellen ..............3-27Federbein einstellen ..................... 3-29
Spanngurt-Halterungen ................ 3-31
EXUP-System .............................. 3-31
Seitenständer ............................... 3-32
Zündunterbrechungs- u.
Anlasssperrschalter-System ..... 3-32
ZU IHRER SICHERHEIT –
ROUTINEKONTROLLE VOR
FAHRTBEGINN................................. 4-1
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE.................. 5-1
Motor anlassen ............................... 5-1
Schalten ......................................... 5-2
Tipps zum Kraftstoffsparen ............ 5-3
Einfahrvorschriften ......................... 5-3
Parken ............................................ 5-4
REGELMÄSSIGE WARTUNG UND
EINSTELLUNG.................................. 6-1
Bordwerkzeug ................................ 6-2
Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ........ 6-3
Allgemeine Wartungs- und
Schmiertabelle ............................ 6-4
Verkleidungsteile und
Abdeckungen abnehmen und
montieren .................................... 6-8
Zündkerzen prüfen ....................... 6-10
Motoröl und Ölfilterpatrone ........... 6-11Achsantriebsöl ............................. 6-14
Kühlflüssigkeit .............................. 6-16
Luftfiltereinsatz ............................. 6-19
Leerlaufdrehzahl prüfen ............... 6-19
Spiel des Gasdrehgriffs prüfen .... 6-20
Ventilspiel .................................... 6-20
Reifen .......................................... 6-20
Gussräder .................................... 6-23
Kupplungshebel ........................... 6-23
Spiel des Handbremshebels
prüfen ....................................... 6-23
Bremslichtschalter ....................... 6-24
Scheibenbremsbeläge des
Vorder- und Hinterrads
prüfen ....................................... 6-24
Bremsflüssigkeitsstand prüfen ..... 6-25
Wechseln der Brems- und
Kupplungsflüssigkeit ................. 6-26
Bowdenzüge prüfen und
schmieren ................................. 6-26
Gasdrehgriff und Gaszug
kontrollieren und schmieren ..... 6-26
Fußbrems- und Schalthebel
prüfen und schmieren ............... 6-27
Handbrems- und Kupplungshebel
prüfen und schmieren ............... 6-27
Seitenständer prüfen und
schmieren ................................. 6-28
Schwingen-Drehpunkte
schmieren ................................. 6-28
Teleskopgabel prüfen .................. 6-29U2S3G2G0.book Page 1 Monday, September 20, 2010 9:50 AM

INHALT
Lenkung prüfen ............................ 6-29
Radlager prüfen ............................ 6-30
Batterie ......................................... 6-30
Sicherungen wechseln ................. 6-33
Scheinwerferlampe
auswechseln ............................. 6-35
Rücklicht/Bremslicht ..................... 6-36
Blinkerlampe auswechseln ........... 6-36
Kennzeichenleuchten-Lampe
auswechseln ............................. 6-37
Standlichtlampe auswechseln ...... 6-38
Motorrad aufbocken ..................... 6-39
Fehlersuche .................................. 6-39
Fehlersuchdiagramme .................. 6-41
PFLEGE UND STILLLEGUNG DES
MOTORRADS.................................... 7-1
Vorsicht bei Mattfarben .................. 7-1
Pflege ............................................. 7-1
Abstellen ......................................... 7-4
TECHNISCHE DATEN ......................8-1
KUNDENINFORMATION................... 9-1
Identifizierungsnummern ................9-1
U2S3G2G0.book Page 2 Monday, September 20, 2010 9:50 AM

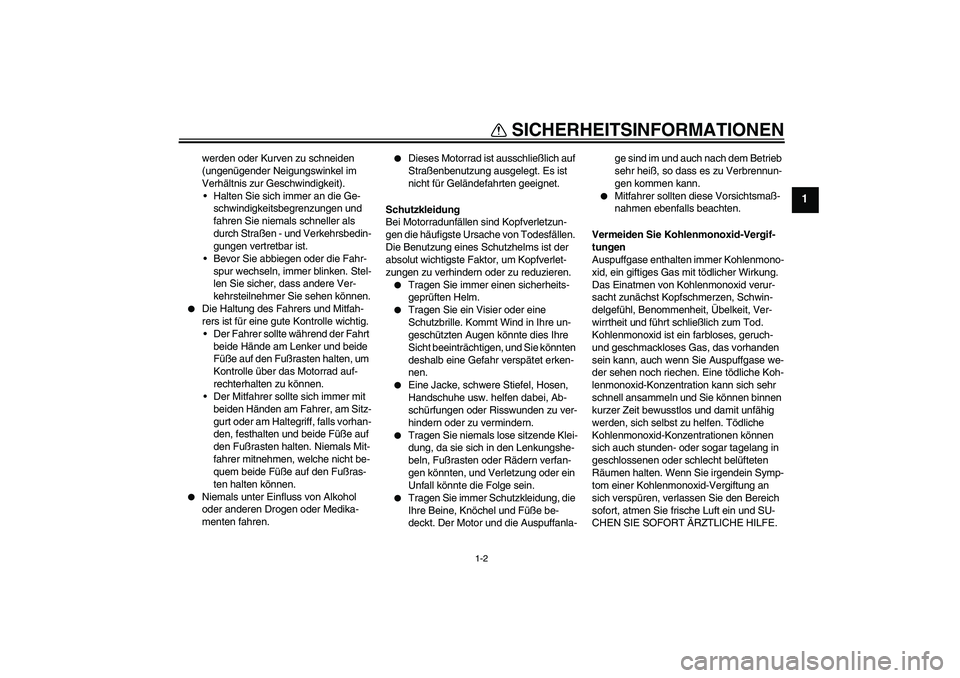

SICHERHEITSINFORMATIONEN
1-2
1
werden oder Kurven zu schneiden
(ungenügender Neigungswinkel im
Verhältnis zur Geschwindigkeit).
Halten Sie sich immer an die Ge-
schwindigkeitsbegrenzungen und
fahren Sie niemals schneller als
durch Straßen - und Verkehrsbedin-
gungen vertretbar ist.
Bevor Sie abbiegen oder die Fahr-
spur wechseln, immer blinken. Stel-
len Sie sicher, dass andere Ver-
kehrsteilnehmer Sie sehen können.


Die Haltung des Fahrers und Mitfah-
rers ist für eine gute Kontrolle wichtig.
Der Fahrer sollte während der Fahrt
beide Hände am Lenker und beide
Füße auf den Fußrasten halten, um
Kontrolle über das Motorrad auf-
rechterhalten zu können.
Der Mitfahrer sollte sich immer mit
beiden Händen am Fahrer, am Sitz-
gurt oder am Haltegriff, falls vorhan-
den, festhalten und beide Füße auf
den Fußrasten halten. Niemals Mit-
fahrer mitnehmen, welche nicht be-
quem beide Füße auf den Fußras-
ten halten können.


Niemals unter Einfluss von Alkohol
oder anderen Drogen oder Medika-
menten fahren.


Dieses Motorrad ist ausschließlich auf
Straßenbenutzung ausgelegt. Es ist
nicht für Geländefahrten geeignet.
Schutzkleidung
Bei Motorradunfällen sind Kopfverletzun-
gen die häufigste Ursache von Todesfällen.
Die Benutzung eines Schutzhelms ist der
absolut wichtigste Faktor, um Kopfverlet-
zungen zu verhindern oder zu reduzieren.


Tragen Sie immer einen sicherheits-
geprüften Helm.


Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre un-
geschützten Augen könnte dies Ihre
Sicht beeinträchtigen, und Sie könnten
deshalb eine Gefahr verspätet erken-
nen.


Eine Jacke, schwere Stiefel, Hosen,
Handschuhe usw. helfen dabei, Ab-
schürfungen oder Risswunden zu ver-
hindern oder zu vermindern.


Tragen Sie niemals lose sitzende Klei-
dung, da sie sich in den Lenkungshe-
beln, Fußrasten oder Rädern verfan-
gen könnten, und Verletzung oder ein
Unfall könnte die Folge sein.


Tragen Sie immer Schutzkleidung, die
Ihre Beine, Knöchel und Füße be-
deckt. Der Motor und die Auspuffanla-ge sind im und auch nach dem Betrieb
sehr heiß, so dass es zu Verbrennun-
gen kommen kann.


Mitfahrer sollten diese Vorsichtsmaß-
nahmen ebenfalls beachten.
Vermeiden Sie Kohlenmonoxid-Vergif-
tungen
Auspuffgase enthalten immer Kohlenmono-
xid, ein giftiges Gas mit tödlicher Wirkung.
Das Einatmen von Kohlenmonoxid verur-
sacht zunächst Kopfschmerzen, Schwin-
delgefühl, Benommenheit, Übelkeit, Ver-
wirrtheit und führt schließlich zum Tod.
Kohlenmonoxid ist ein farbloses, geruch-
und geschmackloses Gas, das vorhanden
sein kann, auch wenn Sie Auspuffgase we-
der sehen noch riechen. Eine tödliche Koh-
lenmonoxid-Konzentration kann sich sehr
schnell ansammeln und Sie können binnen
kurzer Zeit bewusstlos und damit unfähig
werden, sich selbst zu helfen. Tödliche
Kohlenmonoxid-Konzentrationen können
sich auch stunden- oder sogar tagelang in
geschlossenen oder schlecht belüfteten
Räumen halten. Wenn Sie irgendein Symp-
tom einer Kohlenmonoxid-Vergiftung an
sich verspüren, verlassen Sie den Bereich
sofort, atmen Sie frische Luft ein und SU-
CHEN SIE SOFORT ÄRZTLICHE HILFE.
U2S3G2G0.book Page 2 Monday, September 20, 2010 9:50 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
GAU49391

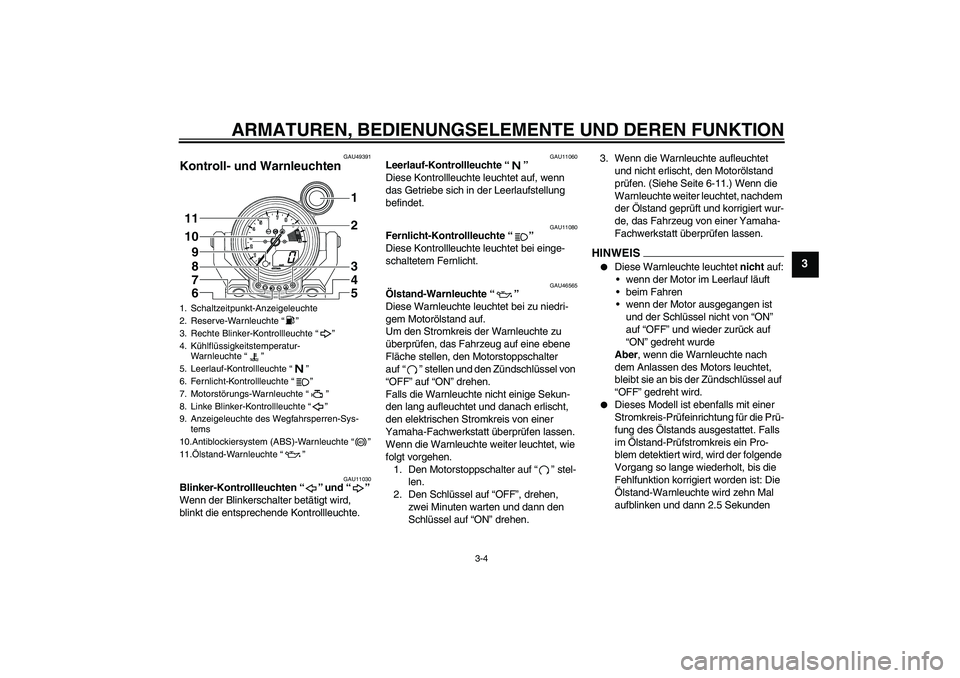

Kontroll- und Warnleuchten
GAU11030
Blinker-Kontrollleuchten“” und“”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrollleuchte.
GAU11060
Leerlauf-Kontrollleuchte“”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11080
Fernlicht-Kontrollleuchte“”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU46565
Ölstand-Warnleuchte“”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motorölstand auf.
Um den Stromkreis der Warnleuchte zu
überprüfen, das Fahrzeug auf eine ebene
Fläche stellen, den Motorstoppschalter
auf“” stellen und den Zündschlüssel von
“OFF” auf “ON” drehen.
Falls die Warnleuchte nicht einige Sekun-
den lang aufleuchtet und danach erlischt,
den elektrischen Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen.
Wenn die Warnleuchte weiter leuchtet, wie
folgt vorgehen.
1. Den Motorstoppschalter auf“” stel-
len.
2. Den Schlüssel auf “OFF”, drehen,
zwei Minuten warten und dann den
Schlüssel auf “ON” drehen.3. Wenn die Warnleuchte aufleuchtet
und nicht erlischt, den Motorölstand
prüfen. (Siehe Seite 6-11.) Wenn die
Warnleuchte weiter leuchtet, nachdem
der Ölstand geprüft und korrigiert wur-
de, das Fahrzeug von einer Yamaha-
Fachwerkstatt überprüfen lassen.
HINWEIS

Diese Warnleuchte leuchtet nicht auf:
wenn der Motor im Leerlauf läuft
beim Fahren
wenn der Motor ausgegangen ist
und der Schlüssel nicht von “ON”
auf “OFF” und wieder zurück auf
“ON” gedreht wurde
Aber, wenn die Warnleuchte nach
dem Anlassen des Motors leuchtet,
bleibt sie an bis der Zündschlüssel auf
“OFF” gedreht wird.


Dieses Modell ist ebenfalls mit einer
Stromkreis-Prüfeinrichtung für die Prü-
fung des Ölstands ausgestattet. Falls
im Ölstand-Prüfstromkreis ein Pro-
blem detektiert wird, wird der folgende
Vorgang so lange wiederholt, bis die
Fehlfunktion korrigiert worden ist: Die
Ölstand-Warnleuchte wird zehn Mal
aufblinken und dann 2.5 Sekunden
1. Schaltzeitpunkt-Anzeigeleuchte
2. Reserve-Warnleuchte“”
3. Rechte Blinker-Kontrollleuchte“”
4. Kühlflüssigkeitstemperatur-
Warnleuchte“”
5. Leerlauf-Kontrollleuchte“”
6. Fernlicht-Kontrollleuchte“”
7. Motorstörungs-Warnleuchte“”
8. Linke Blinker-Kontrollleuchte“”
9. Anzeigeleuchte des Wegfahrsperren-Sys-
tems
10.Antiblockiersystem (ABS)-Warnleuchte“”
11.Ölstand-Warnleuchte“”11
102
1
9
3
4
5
8
7
6
ABS
U2S3G2G0.book Page 4 Monday, September 20, 2010 9:50 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3
GAU39502
ABS-Warnleuchte“”
Wenn diese Warnleuchte während des
Fahrens aufleuchtet oder zu blinken be-
ginnt, arbeitet das ABS möglicherweise
nicht korrekt. Tritt dies auf, lassen Sie das
System sobald wie möglich von einer
Yamaha-Fachwerkstatt überprüfen. (Siehe
Seite 3-21.)
WARNUNG
GWA10081
Leuchtet die ABS-Warnleuchte auf oder
beginnt sie während der Fahrt zu blin-
ken, wechselt das Bremssystem zum
konventionellen Bremsvorgang. Des-
halb darauf achten, dass das Rad wäh-
rend einer Notbremsung nicht blockiert.
Leuchtet die Warnleuchte während der
Fahrt auf oder beginnt sie zu blinken,
lassen Sie das Bremssystem sobald wie
möglich von einer Yamaha-Fachwerk-
statt überprüfen.Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
GAU48520
Schaltzeitpunkt-Anzeigeleuchte
Diese Anzeigeleuchte kann für die ge-
wünschten Motordrehzahlen eingestellt
werden und macht den Fahrer auf den rich-
tigen Schaltzeitpunkt in den nächst höheren
Gang aufmerksam.
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die Anzei-
geleuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Leuchtet die Anzeigeleuchte nicht auf,
wenn der Schlüssel auf “ON” gedreht wird,
oder wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen. (Siehe Seite 3-9
für eine detaillierte Erklärung der Funktion
dieser Anzeigeleuchte und wie sie einge-
stellt wird.)
GAU38624
Anzeigeleuchte des Wegfahrsperren-
Systems
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die Anzei-
geleuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Leuchtet die Anzeigeleuchte nicht auf,
wenn der Schlüssel auf “ON” gedreht wird,
oder wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blinken,
um anzuzeigen, dass das Wegfahrsperren-
System aktiviert ist. Nach 24 Stunden hört
die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.
Die Stromkreis-Prüfeinrichtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems. (Beschreibung
der Stromkreis-Prüfeinrichtung siehe Seite
3-16.)
ABS
U2S3G2G0.book Page 6 Monday, September 20, 2010 9:50 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
kilometerzähler von Kilometer auf Meilen
(oder umgekehrt) umzuschalten, den Wahl-
knopf “SELECT” mindestens zwei Sekun-
den lang drücken.TageskilometerzählerDen Schlüssel auf “ON” drehen. Den Wahl-
knopf “SELECT” drücken, um in folgender
Reihenfolge zwischen den Tageskilometer-
zählern “TRIP-1” und “TRIP-2” umzuschal-
ten:
TRIP-1 → TRIP-2 → TRIP-1
Wenn die Kraftstoffmenge im Kraftstofftank
auf 3.9 L (1.03 US gal, 0.86 Imp.gal) ab-
sinkt, leuchtet die Reserve-Warnleuchte auf
und der Tageskilometerzähler wechselt au-
tomatisch zum Reservekilometerzähler-
Modus “TRIP-F”, der die zurückgelegte
Strecke ab diesem Zeitpunkt aufzeichnet.
Mit dem Wahlknopf “SELECT” kann in die-
sem Fall in folgender Reihenfolge zwischen
den verschiedenen Tageskilometerzählern
umgeschaltet werden:
TRIP-F → TRIP-1 → TRIP-2 → TRIP-F
Wenn Sie nach Erscheinen des Reserveki-
lometerzählers “TRIP-F” weiterfahren, be-
ginnen die Anzeige des Kraftstoffmessers
und die Reserve-Warnanzeige“” zu blin-
ken.Zum Zurückstellen eines Tageskilometer-
zählers auf Null, den Wahlknopf “SELECT”
drücken, und dann den Rückstellknopf “RE-
SET” mindestens eine Sekunde lang ge-
drückt halten. Falls der Reservekilometer-
zähler nicht manuell zurückgestellt wird,
geschieht dies automatisch, und die Anzei-
ge kehrt auf den vorherigen Modus zurück,
sobald nach dem Tanken weitere 5 km (3
mi) gefahren wurden.
Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Mit abnehmendem Kraftstoffvor-
rat bewegt sich die Anzeige des Kraftstoff-
stands in Richtung “E” (Empty). Wenn die
Kraftstoffmenge im Kraftstofftank auf 3.9 L
(1.03 US gal, 0.86 Imp.gal) absinkt, leuchtet
die Reserve-Warnleuchte auf. In diesem
Fall so bald wie möglich auftanken.
Wenn Sie nach Erscheinen des Reserveki-
lometerzählers “TRIP-F” weiterfahren, be-
ginnen die Anzeige des Kraftstoffmessers
und die Reserve-Warnanzeige“” zu blin-
ken.
GanganzeigeDiese Anzeige zeigt den gewählten Gang
an. Die Leerlaufstellung wird angezeigt
durch“” und durch die Leerlauf-Kontroll-
leuchte.Kühlflüssigkeitstemperatur-Anzeiger
Mit dem Schlüssel in Stellung “ON” zeigt die
Kühlflüssigkeitstemperatur-Anzeige die
Temperatur der Kühlflüssigkeit an. Die
Kühlflüssigkeitstemperatur des Motors än-
dert sich mit der Wetterlage und der Motor-
last. Wenn die Kühlflüssigkeitstemperatur-
Warnleuchte aufleuchtet und das obere
Segment und die Kühlflüssigkeitstempera-
tur-Warnanzeige blinken, das Fahrzeug an-
halten und den Motor abkühlen lassen.
(Siehe Seite 6-41.)ACHTUNG
GCA10021
Den Motor bei Überhitzung nicht weiter
laufen lassen.Auswahlmodus
Die verschiedenen Funktionen dieser Multi-
funktionsanzeige werden im Auswahlmo-
dus eingestellt.HINWEIS

Das Getriebe muss sich in Leerlauf-
stellung befinden, um in diesem Mo-
dus Einstellungen zu ändern.


Sobald ein Gang eingelegt wird, wer-
den alle vorgenommenen Einstellun-
gen gespeichert, der Auswahlmodus
wird beendet und alle Bildschirme zei-
gen im Normalmodus an.
U2S3G2G0.book Page 9 Monday, September 20, 2010 9:50 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
3
GAU12348
Lenkerarmaturen Links
Rechts
GAU12350
Lichthupenschalter“”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12400
Abblendschalter“/”
Zum Einschalten des Fernlichts den Schal-
ter auf“”, zum Einschalten des Abblend-
lichts den Schalter auf“” stellen.
GAU12460
Blinkerschalter“/”
Vor dem Rechtsabbiegen den Schalter
nach“” drücken. Vor dem Linksabbiegen
den Schalter nach“” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12500
Hupenschalter“”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12660
Motorstoppschalter“/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf“” stellen. Diesen Schalter
auf“” stellen, um den Motor in einem
Notfall, z. B. wenn das Fahrzeug stürzt oder
wenn der Gaszug klemmt, zu stoppen.
GAU12711
Starterschalter“”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-1.
GAU42340
Die Motorstörungs-Warnleuchte und die
ABS-Warnleuchte leuchten auf, wenn der
Schlüssel in die Stellung “ON” gedreht und
der Startknopf gedrückt wird, damit wird je-
doch keine Störung angezeigt.
GAU12733
Warnblinkschalter“”
Mit dem Zündschlüssel in der Stellung “ON”
oder“”, diesen Schalter benutzen, um
die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.
1. Lichthupenschalter“”
2. Abblendschalter“/”
3. Warnblinkschalter“”
4. Hupenschalter“”
5. Blinkerschalter“/”
1. Motorstoppschalter“/”
2. Starterschalter“”
5
43
2
1
1
2
U2S3G2G0.book Page 18 Monday, September 20, 2010 9:50 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-19
3
ACHTUNG
GCA10061
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-
rie entladen könnte.
GAU12830
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel ist mit einem Positi-
onseinstellrad ausgestattet. Um den Ab-
stand zwischen dem Kupplungshebel und
dem Lenkergriff einzustellen, das Einstell-
rad drehen, während Sie den Kupplungshe-
bel vom Lenkergriff weggedrückt halten. Die richtige Einstellung auf dem Einstellrad
muss mit der Pfeilmarkierung auf dem
Kupplungshebel fluchten.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-32.)1. Kupplungshebel
2. Einstellrad der Kupplungshebelposition
3. Pfeilmarkierung
4. Abstand zwischen Kupplungshebel und Len-
kergriff
4
1
2
3
U2S3G2G0.book Page 19 Monday, September 20, 2010 9:50 AM
