2011 YAMAHA VMAX ABS

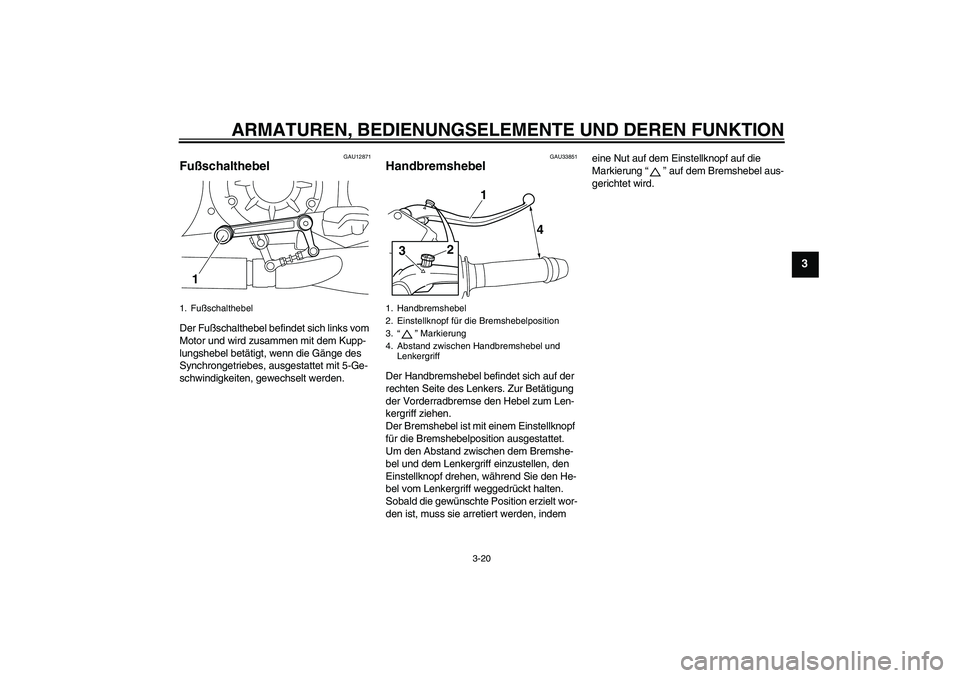

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-20
3
GAU12871
Fußschalthebel Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 5-Ge-
schwindigkeiten, gewechselt werden.
GAU33851
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
Der Bremshebel ist mit einem Einstellknopf
für die Bremshebelposition ausgestattet.
Um den Abstand zwischen dem Bremshe-
bel und dem Lenkergriff einzustellen, den
Einstellknopf drehen, während Sie den He-
bel vom Lenkergriff weggedrückt halten.
Sobald die gewünschte Position erzielt wor-
den ist, muss sie arretiert werden, indem eine Nut auf dem Einstellknopf auf die
Markierung“” auf dem Bremshebel aus-
gerichtet wird.
1. Fußschalthebel
1
1. Handbremshebel
2. Einstellknopf für die Bremshebelposition
3.“” Markierung
4. Abstand zwischen Handbremshebel und
Lenkergriff
1
4
2
3
U2S3G2G0.book Page 20 Monday, September 20, 2010 9:50 AM

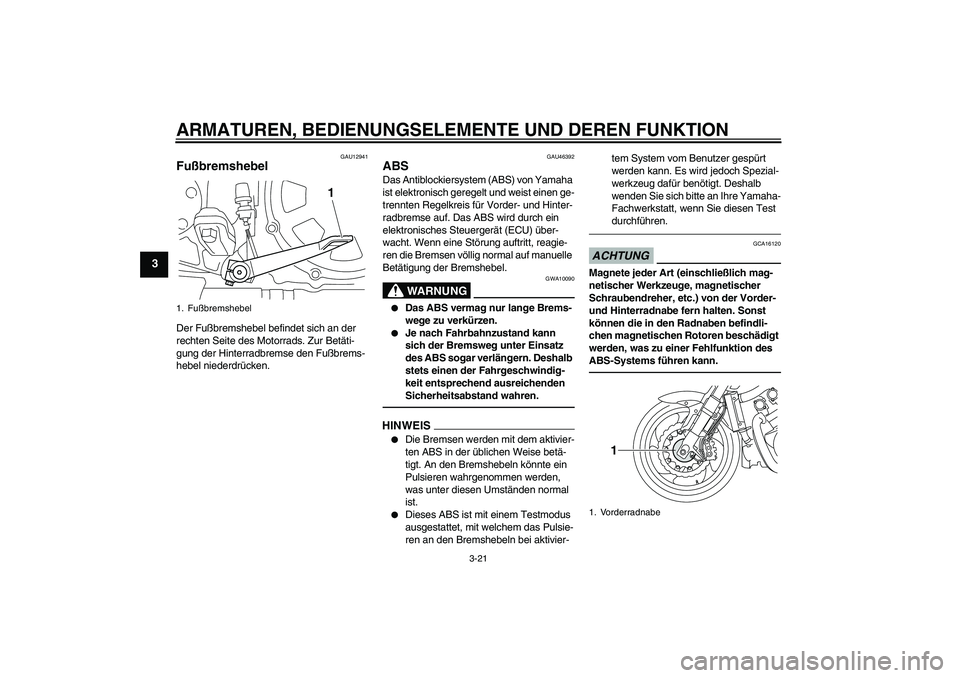

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-21
3
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU46392
ABS Das Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen ge-
trennten Regelkreis für Vorder- und Hinter-
radbremse auf. Das ABS wird durch ein
elektronisches Steuergerät (ECU) über-
wacht. Wenn eine Störung auftritt, reagie-
ren die Bremsen völlig normal auf manuelle
Betätigung der Bremshebel.
WARNUNG
GWA10090


Das ABS vermag nur lange Brems-
wege zu verkürzen.


Je nach Fahrbahnzustand kann
sich der Bremsweg unter Einsatz
des ABS sogar verlängern. Deshalb
stets einen der Fahrgeschwindig-
keit entsprechend ausreichenden
Sicherheitsabstand wahren.
HINWEIS

Die Bremsen werden mit dem aktivier-
ten ABS in der üblichen Weise betä-
tigt. An den Bremshebeln könnte ein
Pulsieren wahrgenommen werden,
was unter diesen Umständen normal
ist.


Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren an den Bremshebeln bei aktivier-tem System vom Benutzer gespürt
werden kann. Es wird jedoch Spezial-
werkzeug dafür benötigt. Deshalb
wenden Sie sich bitte an Ihre Yamaha-
Fachwerkstatt, wenn Sie diesen Test
durchführen.
ACHTUNG
GCA16120
Magnete jeder Art (einschließlich mag-
netischer Werkzeuge, magnetischer
Schraubendreher, etc.) von der Vorder-
und Hinterradnabe fern halten. Sonst
können die in den Radnaben befindli-
chen magnetischen Rotoren beschädigt
werden, was zu einer Fehlfunktion des
ABS-Systems führen kann.
1. Fußbremshebel
1
1. Vorderradnabe
1
U2S3G2G0.book Page 21 Monday, September 20, 2010 9:50 AM

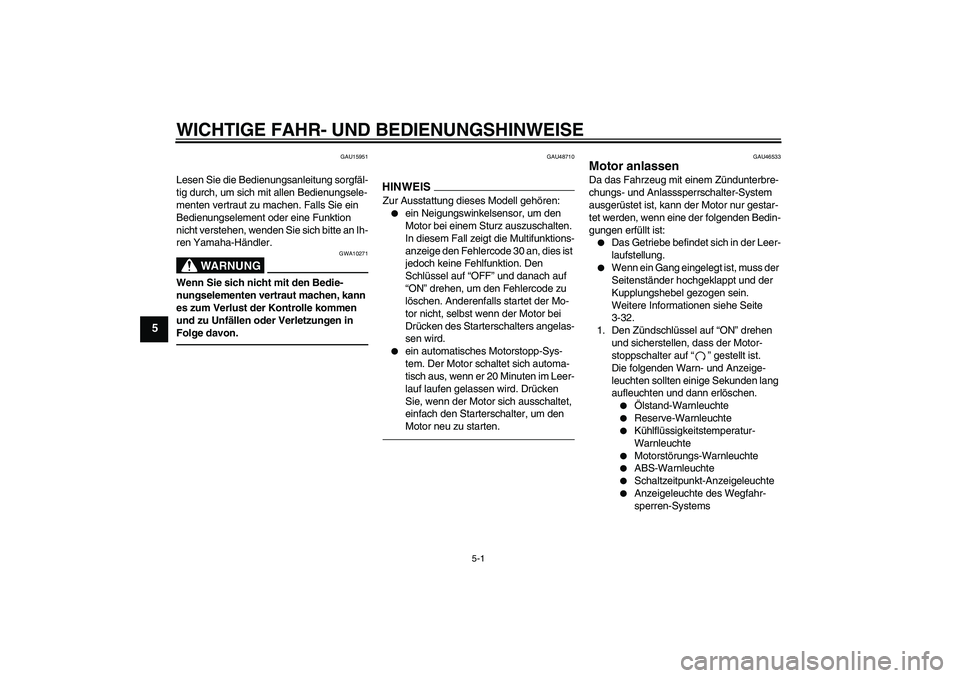

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
5
GAU15951
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an Ih-
ren Yamaha-Händler.
WARNUNG
GWA10271
Wenn Sie sich nicht mit den Bedie-
nungselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen oder Verletzungen in
Folge davon.
GAU48710
HINWEISZur Ausstattung dieses Modell gehören:

ein Neigungswinkelsensor, um den
Motor bei einem Sturz auszuschalten.
In diesem Fall zeigt die Multifunktions-
anzeige den Fehlercode 30 an, dies ist
jedoch keine Fehlfunktion. Den
Schlüssel auf “OFF” und danach auf
“ON” drehen, um den Fehlercode zu
löschen. Anderenfalls startet der Mo-
tor nicht, selbst wenn der Motor bei
Drücken des Starterschalters angelas-
sen wird.


ein automatisches Motorstopp-Sys-
tem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im Leer-
lauf laufen gelassen wird. Drücken
Sie, wenn der Motor sich ausschaltet,
einfach den Starterschalter, um den
Motor neu zu starten.
GAU46533
Motor anlassen Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erfüllt ist:

Das Getriebe befindet sich in der Leer-
laufstellung.


Wenn ein Gang eingelegt ist, muss der
Seitenständer hochgeklappt und der
Kupplungshebel gezogen sein.
Weitere Informationen siehe Seite
3-32.
1. Den Zündschlüssel auf “ON” drehen
und sicherstellen, dass der Motor-
stoppschalter auf“” gestellt ist.
Die folgenden Warn- und Anzeige-
leuchten sollten einige Sekunden lang
aufleuchten und dann erlöschen.

Ölstand-Warnleuchte


Reserve-Warnleuchte


Kühlflüssigkeitstemperatur-
Warnleuchte


Motorstörungs-Warnleuchte


ABS-Warnleuchte


Schaltzeitpunkt-Anzeigeleuchte


Anzeigeleuchte des Wegfahr-
sperren-Systems
U2S3G2G0.book Page 1 Monday, September 20, 2010 9:50 AM

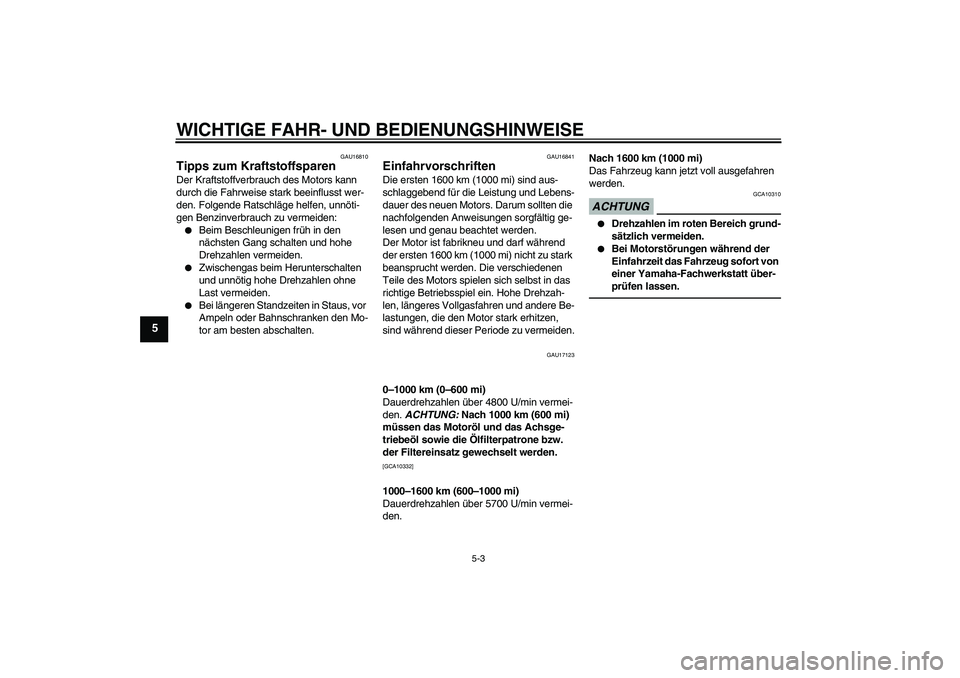

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
5
GAU16810
Tipps zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:

Beim Beschleunigen früh in den
nächsten Gang schalten und hohe
Drehzahlen vermeiden.


Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.


Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU16841
Einfahrvorschriften Die ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU17123
0–1000 km (0–600 mi)
Dauerdrehzahlen über 4800 U/min vermei-
den. ACHTUNG: Nach 1000 km (600 mi)
müssen das Motoröl und das Achsge-
triebeöl sowie die Ölfilterpatrone bzw.
der Filtereinsatz gewechselt werden.

[GCA10332]
1000–1600 km (600–1000 mi)
Dauerdrehzahlen über 5700 U/min vermei-
den.Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG
GCA10310


Drehzahlen im roten Bereich grund-
sätzlich vermeiden.


Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort von
einer Yamaha-Fachwerkstatt über-
prüfen lassen.
U2S3G2G0.book Page 3 Monday, September 20, 2010 9:50 AM

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
5
GAU17213
Parken Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG
GWA10311


Motor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren und sich verbrennen kön-
nen.


Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brandge-
fahr.


Nicht in der Nähe von Gras oder an-
deren leicht brennbaren Stoffen
parken, die in Brand geraten kön-
nen.
U2S3G2G0.book Page 4 Monday, September 20, 2010 9:50 AM

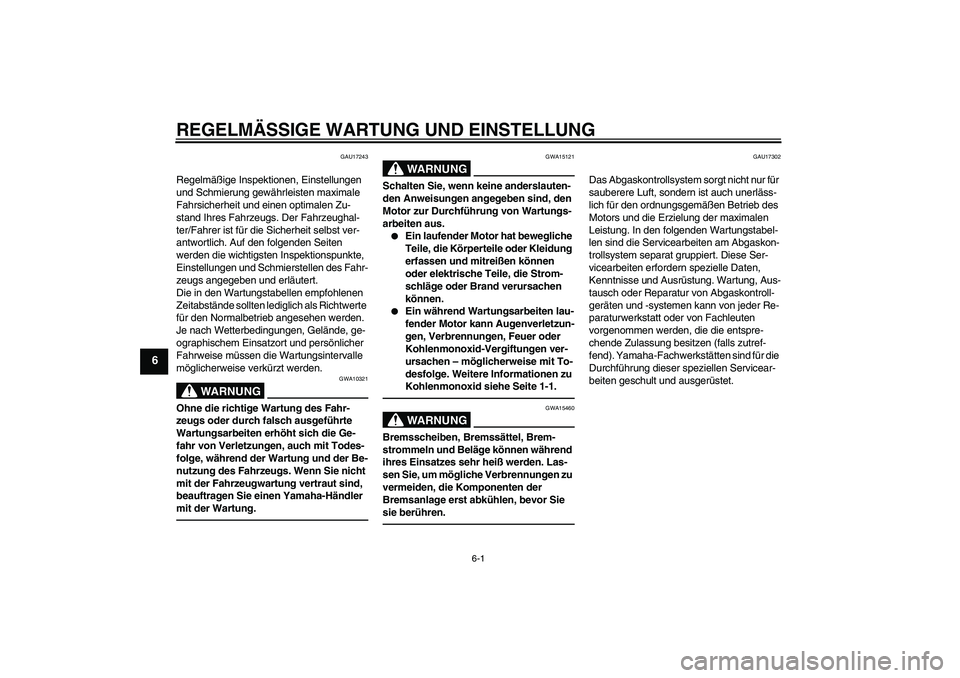

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-1
6
GAU17243
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in den Wartungstabellen empfohlenen
Zeitabstände sollten lediglich als Richtwerte
für den Normalbetrieb angesehen werden.
Je nach Wetterbedingungen, Gelände, ge-
ographischem Einsatzort und persönlicher
Fahrweise müssen die Wartungsintervalle
möglicherweise verkürzt werden.
WARNUNG
GWA10321
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Ge-
fahr von Verletzungen, auch mit Todes-
folge, während der Wartung und der Be-
nutzung des Fahrzeugs. Wenn Sie nicht
mit der Fahrzeugwartung vertraut sind,
beauftragen Sie einen Yamaha-Händler
mit der Wartung.
WARNUNG
GWA15121
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.

Ein laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die Strom-
schläge oder Brand verursachen
können.


Ein während Wartungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder
Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zu
Kohlenmonoxid siehe Seite 1-1.WARNUNG
GWA15460
Bremsscheiben, Bremssättel, Brem-
strommeln und Beläge können während
ihres Einsatzes sehr heiß werden. Las-
sen Sie, um mögliche Verbrennungen zu
vermeiden, die Komponenten der
Bremsanlage erst abkühlen, bevor Sie
sie berühren.
GAU17302
Das Abgaskontrollsystem sorgt nicht nur für
sauberere Luft, sondern ist auch unerläss-
lich für den ordnungsgemäßen Betrieb des
Motors und die Erzielung der maximalen
Leistung. In den folgenden Wartungstabel-
len sind die Servicearbeiten am Abgaskon-
trollsystem separat gruppiert. Diese Ser-
vicearbeiten erfordern spezielle Daten,
Kenntnisse und Ausrüstung. Wartung, Aus-
tausch oder Reparatur von Abgaskontroll-
geräten und -systemen kann von jeder Re-
paraturwerkstatt oder von Fachleuten
vorgenommen werden, die die entspre-
chende Zulassung besitzen (falls zutref-
fend). Yamaha-Fachwerkstätten sind für die
Durchführung dieser speziellen Servicear-
beiten geschult und ausgerüstet.
U2S3G2G0.book Page 1 Monday, September 20, 2010 9:50 AM

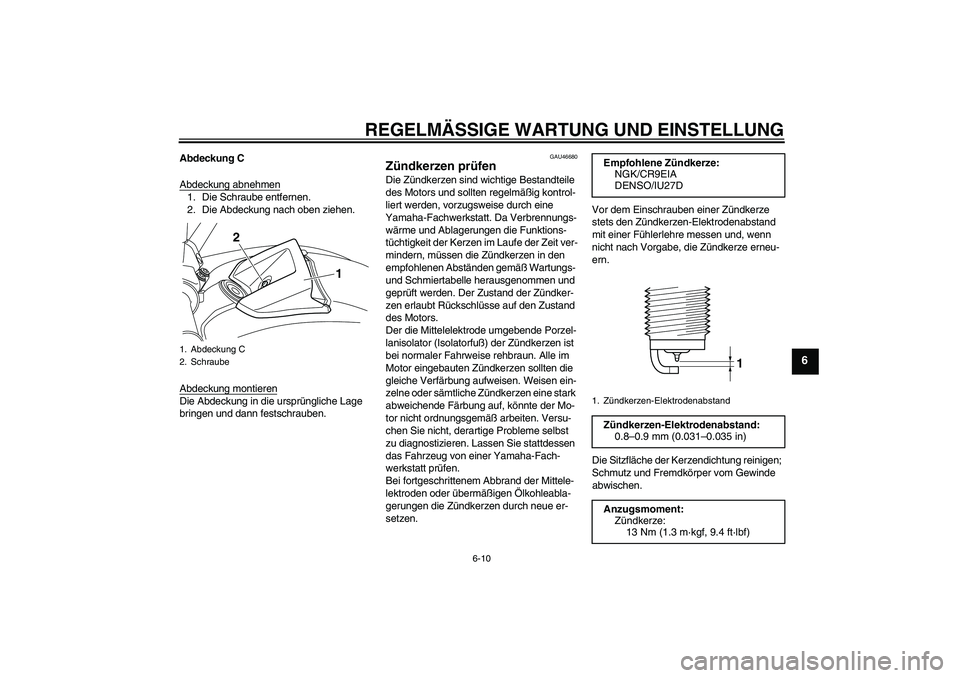

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
6
Abdeckung C
Abdeckung abnehmen1. Die Schraube entfernen.
2. Die Abdeckung nach oben ziehen.
Abdeckung montierenDie Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
GAU46680
Zündkerzen prüfen Die Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit ver-
mindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittele-
lektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen.Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und, wenn
nicht nach Vorgabe, die Zündkerze erneu-
ern.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
1. Abdeckung C
2. Schraube
1 2
Empfohlene Zündkerze:
NGK/CR9EIA
DENSO/IU27D
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
Anzugsmoment:
Zündkerze:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
1
U2S3G2G0.book Page 10 Monday, September 20, 2010 9:50 AM

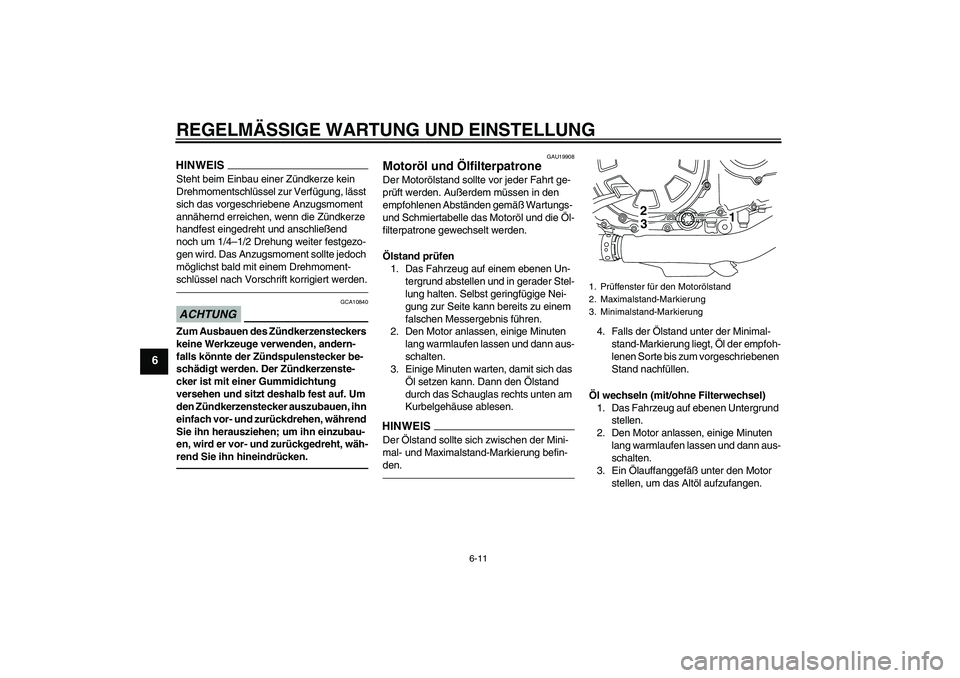

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-11
6
HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.ACHTUNG
GCA10840
Zum Ausbauen des Zündkerzensteckers
keine Werkzeuge verwenden, andern-
falls könnte der Zündspulenstecker be-
schädigt werden. Der Zündkerzenste-
cker ist mit einer Gummidichtung
versehen und sitzt deshalb fest auf. Um
den Zündkerzenstecker auszubauen, ihn
einfach vor- und zurückdrehen, während
Sie ihn herausziehen; um ihn einzubau-
en, wird er vor- und zurückgedreht, wäh-
rend Sie ihn hineindrücken.
GAU19908
Motoröl und Ölfilterpatrone Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die Öl-
filterpatrone gewechselt werden.
Ölstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. Selbst geringfügige Nei-
gung zur Seite kann bereits zu einem
falschen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Ölstand
durch das Schauglas rechts unten am
Kurbelgehäuse ablesen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel)
1. Das Fahrzeug auf ebenen Untergrund
stellen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.1. Prüffenster für den Motorölstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
2
3
1
U2S3G2G0.book Page 11 Monday, September 20, 2010 9:50 AM
