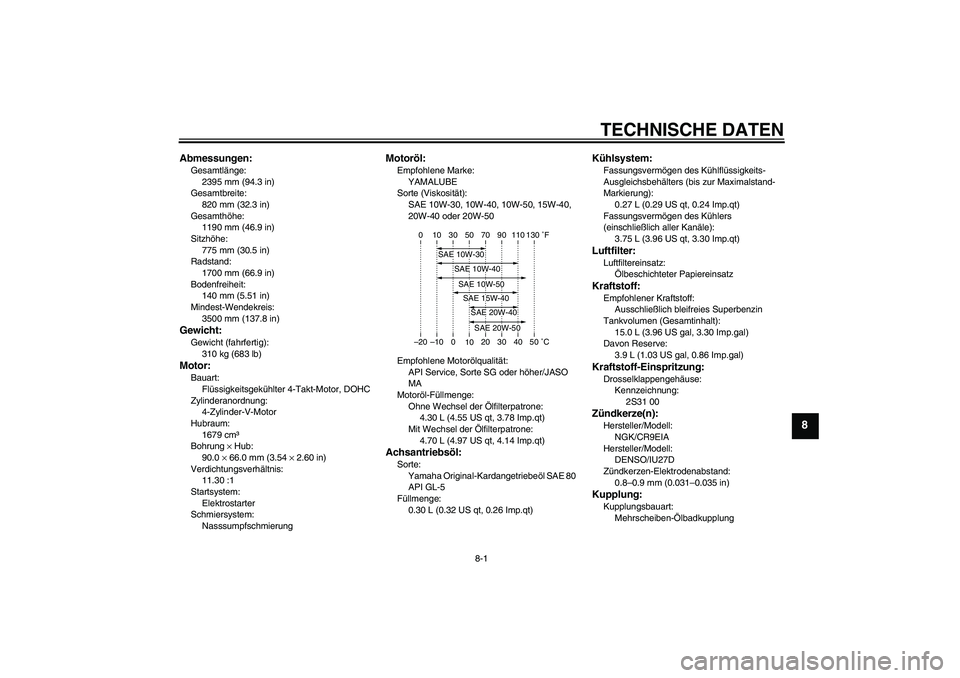

2011 YAMAHA VMAX ABS

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2395 mm (94.3 in)
Gesamtbreite:
820 mm (32.3 in)
Gesamthöhe:
1190 mm (46.9 in)
Sitzhöhe:
775 mm (30.5 in)
Radstand:
1700 mm (66.9 in)
Bodenfreiheit:
140 mm (5.51 in)
Mindest-Wendekreis:
3500 mm (137.8 in)Gewicht:Gewicht (fahrfertig):
310 kg (683 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
4-Zylinder-V-Motor
Hubraum:
1679 cm³
Bohrung × Hub:
90.0 × 66.0 mm (3.54 × 2.60 in)
Verdichtungsverhältnis:
11.30 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:
YAMALUBE
Sorte (Viskosität):
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oder 20W-50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
4.30 L (4.55 US qt, 3.78 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
4.70 L (4.97 US qt, 4.14 Imp.qt)Achsantriebsöl:Sorte:
Yamaha Original-Kardangetriebeöl SAE 80
API GL-5
Füllmenge:
0.30 L (0.32 US qt, 0.26 Imp.qt)
Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.27 L (0.29 US qt, 0.24 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
3.75 L (3.96 US qt, 3.30 Imp.qt)Luftfilter:Luftfiltereinsatz:
Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Superbenzin
Tankvolumen (Gesamtinhalt):
15.0 L (3.96 US gal, 3.30 Imp.gal)
Davon Reserve:
3.9 L (1.03 US gal, 0.86 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:
Kennzeichnung:
2S31 00Zündkerze(n):Hersteller/Modell:
NGK/CR9EIA
Hersteller/Modell:
DENSO/IU27D
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)Kupplung:Kupplungsbauart:
Mehrscheiben-Ölbadkupplung
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U2S3G2G0.book Page 1 Monday, September 20, 2010 9:50 AM

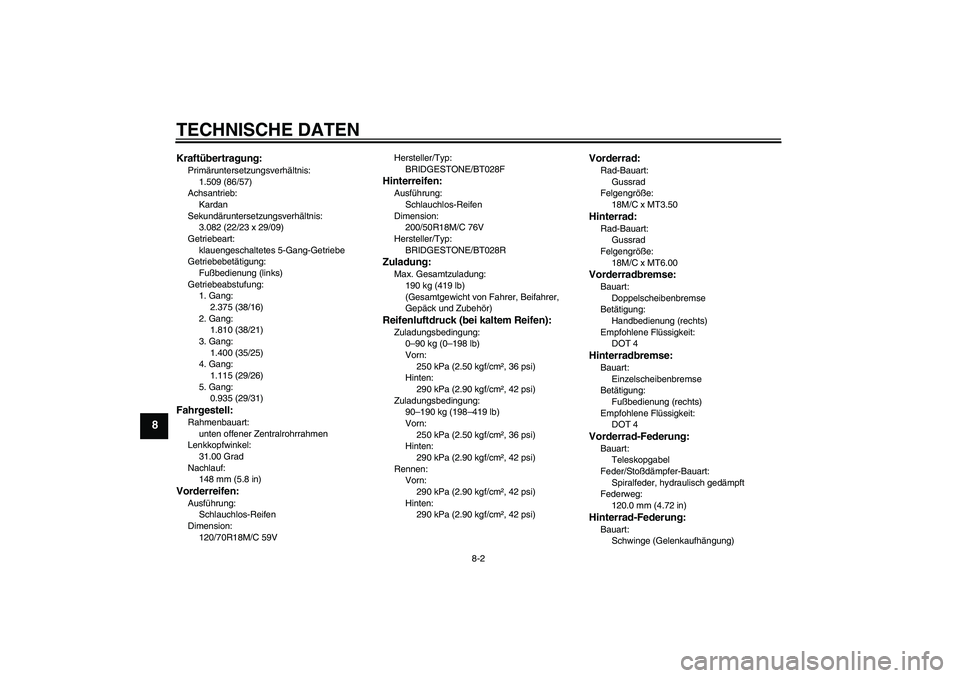

TECHNISCHE DATEN
8-2
8
Kraftübertragung:Primäruntersetzungsverhältnis:
1.509 (86/57)
Achsantrieb:
Kardan
Sekundäruntersetzungsverhältnis:
3.082 (22/23 x 29/09)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
2.375 (38/16)
2. Gang:
1.810 (38/21)
3. Gang:
1.400 (35/25)
4. Gang:
1.115 (29/26)
5. Gang:
0.935 (29/31)Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
31.00 Grad
Nachlauf:
148 mm (5.8 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70R18M/C 59VHersteller/Typ:
BRIDGESTONE/BT028F
Hinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
200/50R18M/C 76V
Hersteller/Typ:
BRIDGESTONE/BT028RZuladung:Max. Gesamtzuladung:
190 kg (419 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Zuladungsbedingung:
90–190 kg (198–419 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen:
Vorn:
290 kPa (2.90 kgf/cm², 42 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
18M/C x MT3.50Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
18M/C x MT6.00Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
120.0 mm (4.72 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
U2S3G2G0.book Page 2 Monday, September 20, 2010 9:50 AM

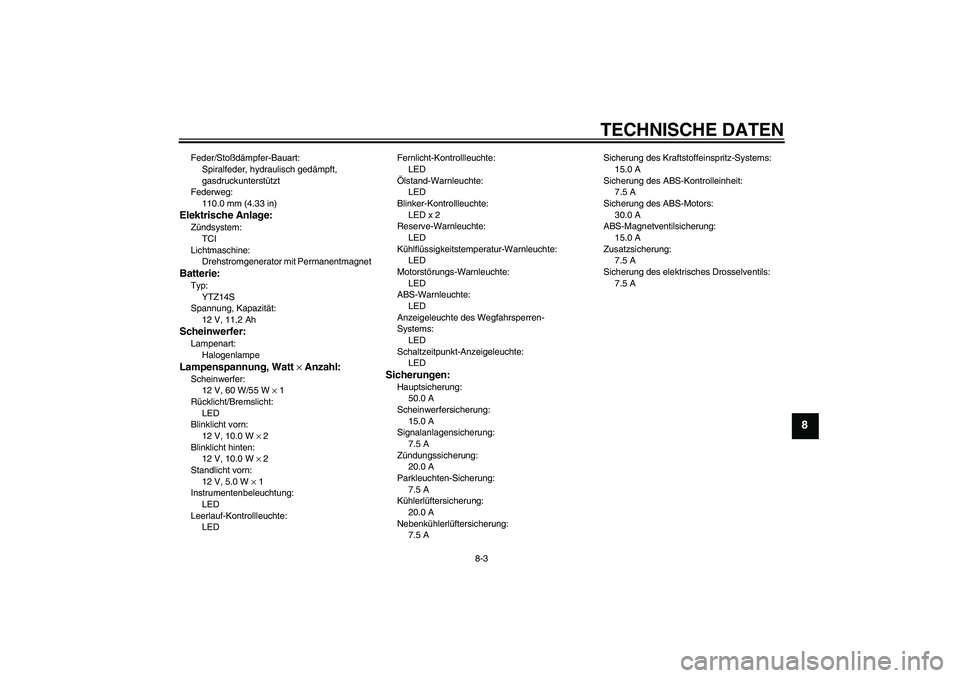

TECHNISCHE DATEN
8-3
8
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
110.0 mm (4.33 in)Elektrische Anlage:Zündsystem:
TCI
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTZ14S
Spannung, Kapazität:
12 V, 11.2 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55 W × 1
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LEDFernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
LED x 2
Reserve-Warnleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Schaltzeitpunkt-Anzeigeleuchte:
LED
Sicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
7.5 A
Zündungssicherung:
20.0 A
Parkleuchten-Sicherung:
7.5 A
Kühlerlüftersicherung:
20.0 A
Nebenkühlerlüftersicherung:
7.5 ASicherung des Kraftstoffeinspritz-Systems:
15.0 A
Sicherung des ABS-Kontrolleinheit:
7.5 A
Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung:
15.0 A
Zusatzsicherung:
7.5 A
Sicherung des elektrisches Drosselventils:
7.5 A
U2S3G2G0.book Page 3 Monday, September 20, 2010 9:50 AM

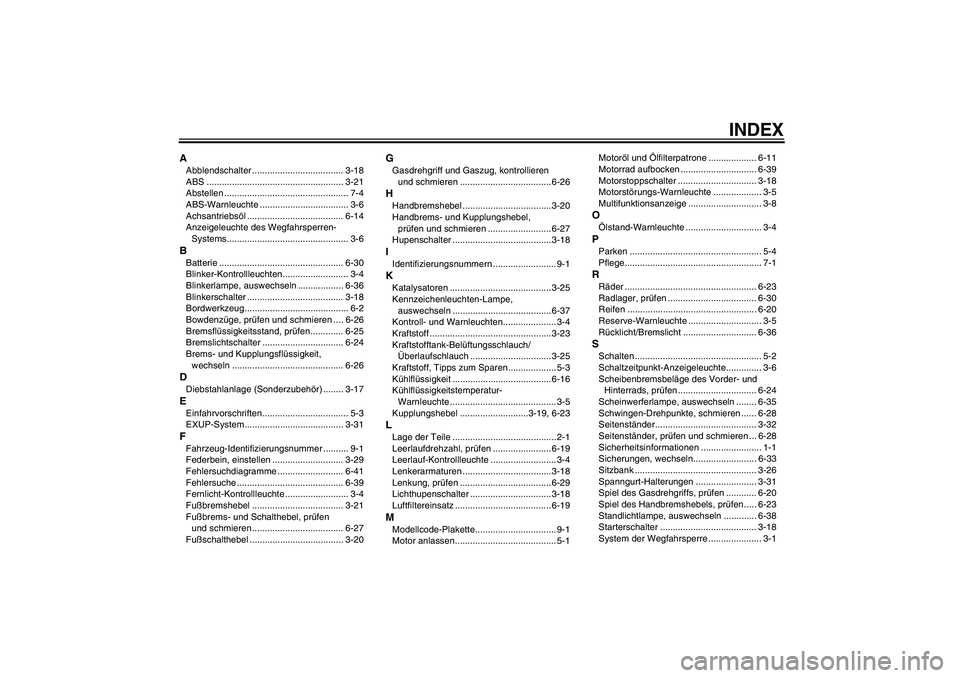

INDEX
AAbblendschalter .................................... 3-18
ABS ...................................................... 3-21
Abstellen ................................................. 7-4
ABS-Warnleuchte ................................... 3-6
Achsantriebsöl ...................................... 6-14
Anzeigeleuchte des Wegfahrsperren-
Systems................................................ 3-6BBatterie ................................................. 6-30
Blinker-Kontrollleuchten.......................... 3-4
Blinkerlampe, auswechseln .................. 6-36
Blinkerschalter ...................................... 3-18
Bordwerkzeug......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-26
Bremsflüssigkeitsstand, prüfen............. 6-25
Bremslichtschalter ................................ 6-24
Brems- und Kupplungsflüssigkeit,
wechseln ............................................ 6-26DDiebstahlanlage (Sonderzubehör) ........ 3-17EEinfahrvorschriften.................................. 5-3
EXUP-System....................................... 3-31FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-29
Fehlersuchdiagramme .......................... 6-41
Fehlersuche .......................................... 6-39
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel .................................... 3-21
Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-27
Fußschalthebel ..................................... 3-20
GGasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 6-26HHandbremshebel ................................... 3-20
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-27
Hupenschalter ....................................... 3-18IIdentifizierungsnummern ......................... 9-1KKatalysatoren ........................................ 3-25
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-37
Kontroll- und Warnleuchten..................... 3-4
Kraftstoff ................................................3-23
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ................................ 3-25
Kraftstoff, Tipps zum Sparen................... 5-3
Kühlflüssigkeit .......................................6-16
Kühlflüssigkeitstemperatur-
Warnleuchte .......................................... 3-5
Kupplungshebel ...........................3-19, 6-23LLage der Teile .........................................2-1
Leerlaufdrehzahl, prüfen ....................... 6-19
Leerlauf-Kontrollleuchte .......................... 3-4
Lenkerarmaturen ...................................3-18
Lenkung, prüfen .................................... 6-29
Lichthupenschalter ................................ 3-18
Luftfiltereinsatz ...................................... 6-19MModellcode-Plakette................................ 9-1
Motor anlassen........................................ 5-1Motoröl und Ölfilterpatrone ................... 6-11
Motorrad aufbocken .............................. 6-39
Motorstoppschalter ............................... 3-18
Motorstörungs-Warnleuchte ................... 3-5
Multifunktionsanzeige ............................. 3-8
OÖlstand-Warnleuchte .............................. 3-4PParken .................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-23
Radlager, prüfen ................................... 6-30
Reifen ................................................... 6-20
Reserve-Warnleuchte ............................. 3-5
Rücklicht/Bremslicht ............................. 6-36SSchalten .................................................. 5-2
Schaltzeitpunkt-Anzeigeleuchte.............. 3-6
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ............................... 6-24
Scheinwerferlampe, auswechseln ........ 6-35
Schwingen-Drehpunkte, schmieren ...... 6-28
Seitenständer........................................ 3-32
Seitenständer, prüfen und schmieren ... 6-28
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-33
Sitzbank ................................................ 3-26
Spanngurt-Halterungen ........................ 3-31
Spiel des Gasdrehgriffs, prüfen ............ 6-20
Spiel des Handbremshebels, prüfen..... 6-23
Standlichtlampe, auswechseln ............. 6-38
Starterschalter ...................................... 3-18
System der Wegfahrsperre ..................... 3-1
