REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-2
6
GAU17341
Bordwerkzeug Das Bordwerkzeug befindet sich hinter der
Abdeckung A. (Siehe Seite 6-8.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEISFalls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-beiten fehlt, lassen Sie die Wartungsarbei-
ten von einer Yamaha-Fachwerkstatt aus-
führen.1. Bordwerkzeug
1
U2S3G2G0.book Page 2 Monday, September 20, 2010 9:50 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-3
6
GAU46861
HINWEIS

Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.


Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.


Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU46910

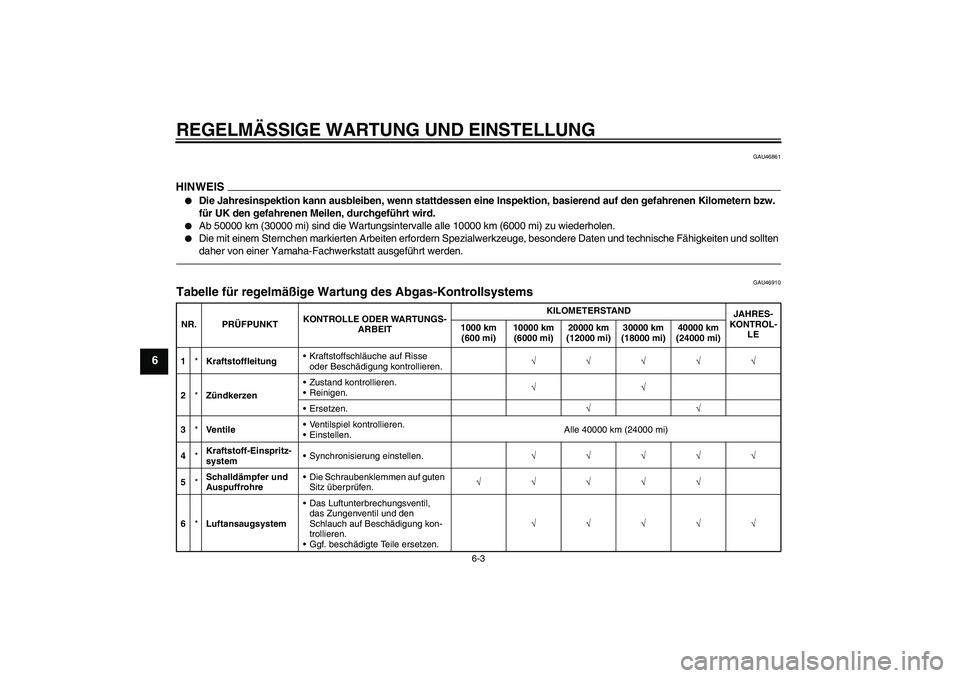

Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*KraftstoffleitungKraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.√√√√√
2*ZündkerzenZustand kontrollieren.
Reinigen.√√
Ersetzen.√√
3*Ve n til eVentilspiel kontrollieren.
Einstellen.Alle 40000 km (24000 mi)
4*Kraftstoff-Einspritz-
systemSynchronisierung einstellen.√√√√√
5*Schalldämpfer und
AuspuffrohreDie Schraubenklemmen auf guten
Sitz überprüfen.√√√√√
6*LuftansaugsystemDas Luftunterbrechungsventil,
das Zungenventil und den
Schlauch auf Beschädigung kon-
trollieren.
Ggf. beschädigte Teile ersetzen.√√√√√
U2S3G2G0.book Page 3 Monday, September 20, 2010 9:50 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-4
6
GAU1770C

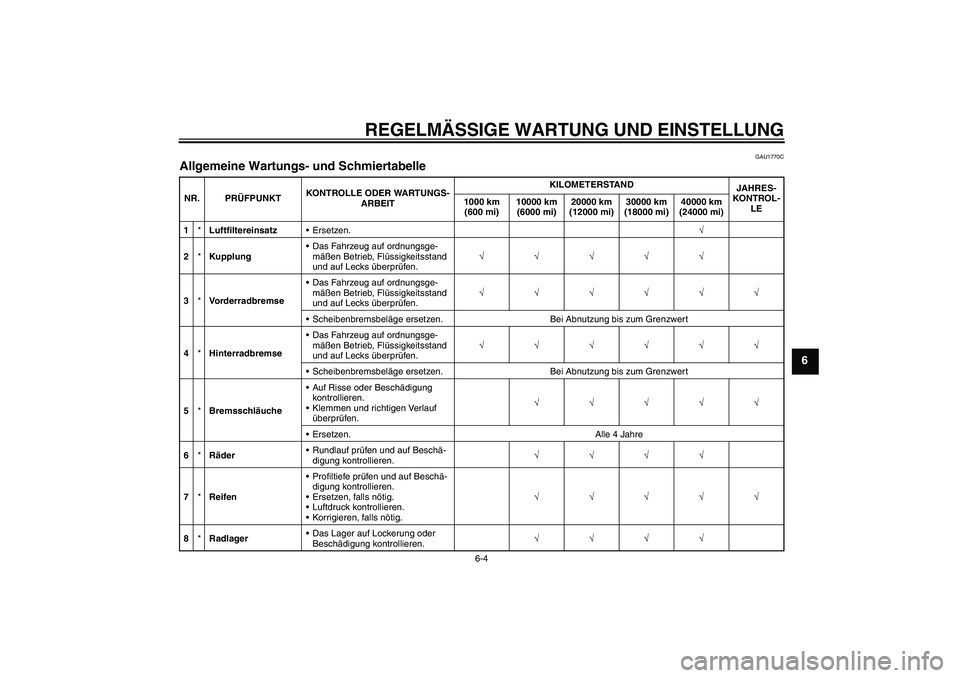

Allgemeine Wartungs- und Schmiertabelle NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*LuftfiltereinsatzErsetzen.√
2*KupplungDas Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√
3*VorderradbremseDas Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
4*HinterradbremseDas Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
5*BremsschläucheAuf Risse oder Beschädigung
kontrollieren.
Klemmen und richtigen Verlauf
überprüfen.√√√√√
Ersetzen. Alle 4 Jahre
6*RäderRundlauf prüfen und auf Beschä-
digung kontrollieren.√√√√
7*ReifenProfiltiefe prüfen und auf Beschä-
digung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.√√√√√
8*RadlagerDas Lager auf Lockerung oder
Beschädigung kontrollieren.√√√√
U2S3G2G0.book Page 4 Monday, September 20, 2010 9:50 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-5
6

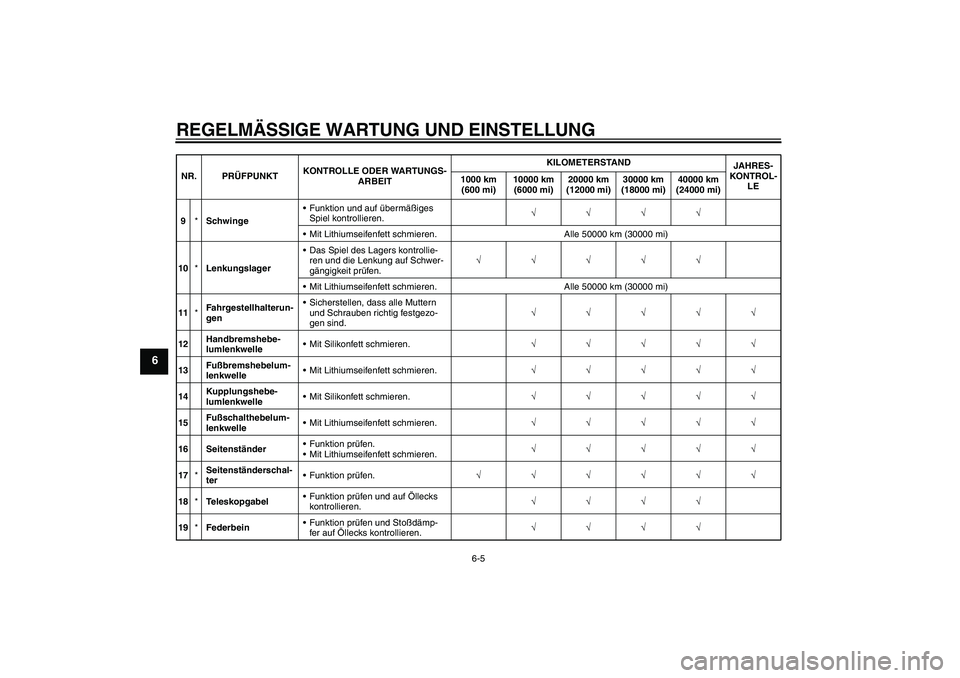

9*SchwingeFunktion und auf übermäßiges
Spiel kontrollieren.√√√√
Mit Lithiumseifenfett schmieren. Alle 50000 km (30000 mi)
10*LenkungslagerDas Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen.√√√√√
Mit Lithiumseifenfett schmieren. Alle 50000 km (30000 mi)
11*Fahrgestellhalterun-
genSicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.√√√√√
12Handbremshebe-
lumlenkwelleMit Silikonfett schmieren.√√√√√
13Fußbremshebelum-
lenkwelleMit Lithiumseifenfett schmieren.√√√√√
14Kupplungshebe-
lumlenkwelleMit Silikonfett schmieren.√√√√√
15Fußschalthebelum-
lenkwelleMit Lithiumseifenfett schmieren.√√√√√
16 SeitenständerFunktion prüfen.
Mit Lithiumseifenfett schmieren.√√√√√
17*Seitenständerschal-
terFunktion prüfen.√√√√√√
18*TeleskopgabelFunktion prüfen und auf Öllecks
kontrollieren.√√√√
19*FederbeinFunktion prüfen und Stoßdämp-
fer auf Öllecks kontrollieren.√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2S3G2G0.book Page 5 Monday, September 20, 2010 9:50 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
6

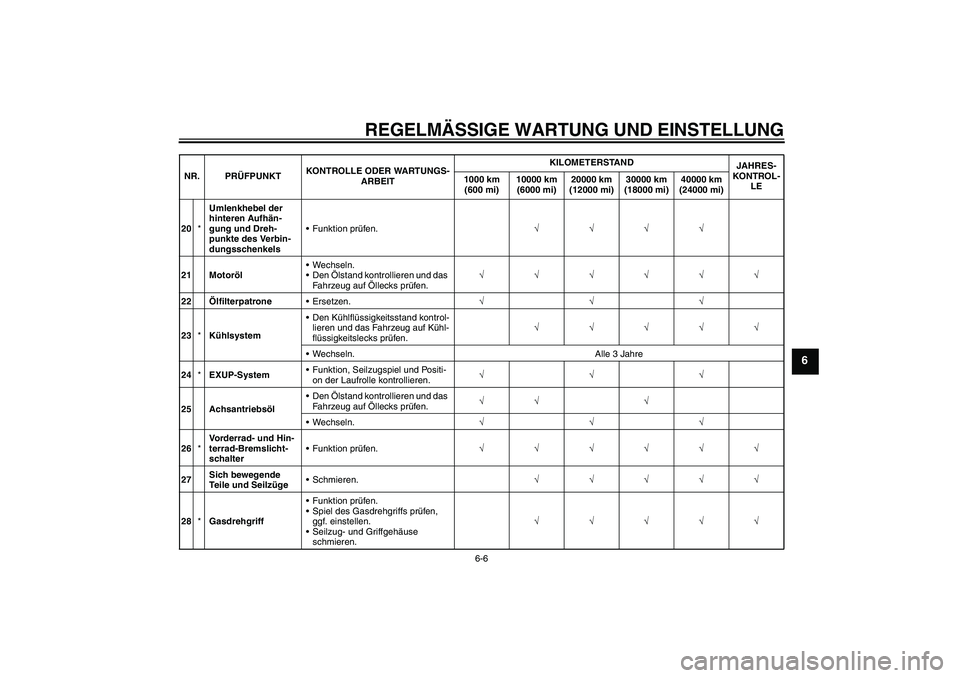

20*Umlenkhebel der
hinteren Aufhän-
gung und Dreh-
punkte des Verbin-
dungsschenkelsFunktion prüfen.√√√√
21 MotorölWechseln.
Den Ölstand kontrollieren und das
Fahrzeug auf Öllecks prüfen.√√√√√√
22ÖlfilterpatroneErsetzen.√√√
23*KühlsystemDen Kühlflüssigkeitsstand kontrol-
lieren und das Fahrzeug auf Kühl-
flüssigkeitslecks prüfen .√√√√√
Wechseln. Alle 3 Jahre
24*EXUP-SystemFunktion, Seilzugspiel und Positi-
on der Laufrolle kontrollieren.√√√
25 AchsantriebsölDen Ölstand kontrollieren und das
Fahrzeug auf Öllecks prüfen.√√ √
Wechseln.√√√
26*Vorderrad- und Hin-
terrad-Bremslicht-
schalterFunktion prüfen.√√√√√√
27Sich bewegende
Teile und SeilzügeSchmieren.√√√√√
28*GasdrehgriffFunktion prüfen.
Spiel des Gasdrehgriffs prüfen,
ggf. einstellen.
Seilzug- und Griffgehäuse
schmieren.√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2S3G2G0.book Page 6 Monday, September 20, 2010 9:50 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
6

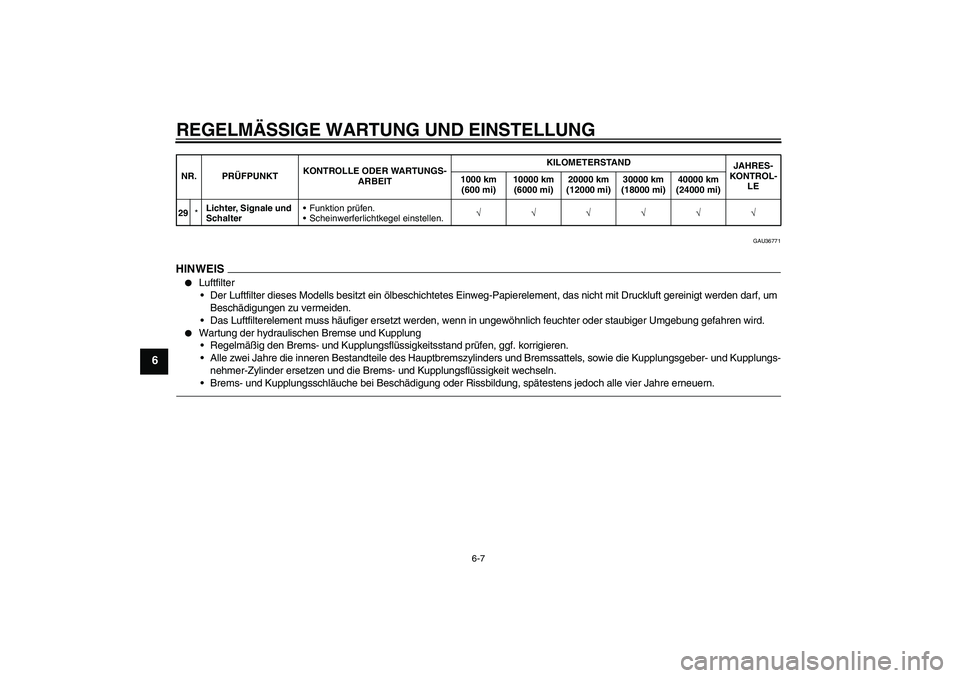

GAU36771
HINWEI
S


Luftfilter
Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierelement, das nicht mit Druckluft gereinigt werden darf, um
Beschädigungen zu vermeiden.
Das Luftfilterelement muss häufiger ersetzt werden, wenn in ungewöhnlich feuchter oder staubiger Umgebung gefahren wird.


Wartung der hydraulischen Bremse und Kupplung
Regelmäßig den Brems- und Kupplungsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bestandteile des Hauptbremszylinders und Bremssattels, sowie die Kupplungsgeber- und Kupplungs-
nehmer-Zylinder ersetzen und die Brems- und Kupplungsflüssigkeit wechseln.
Brems- und Kupplungsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
29*Lichter, Signale und
SchalterFunktion prüfen.
Scheinwerferlichtkegel einstellen.√√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U2S3G2G0.book Page 7 Monday, September 20, 2010 9:50 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
6
GAU18722

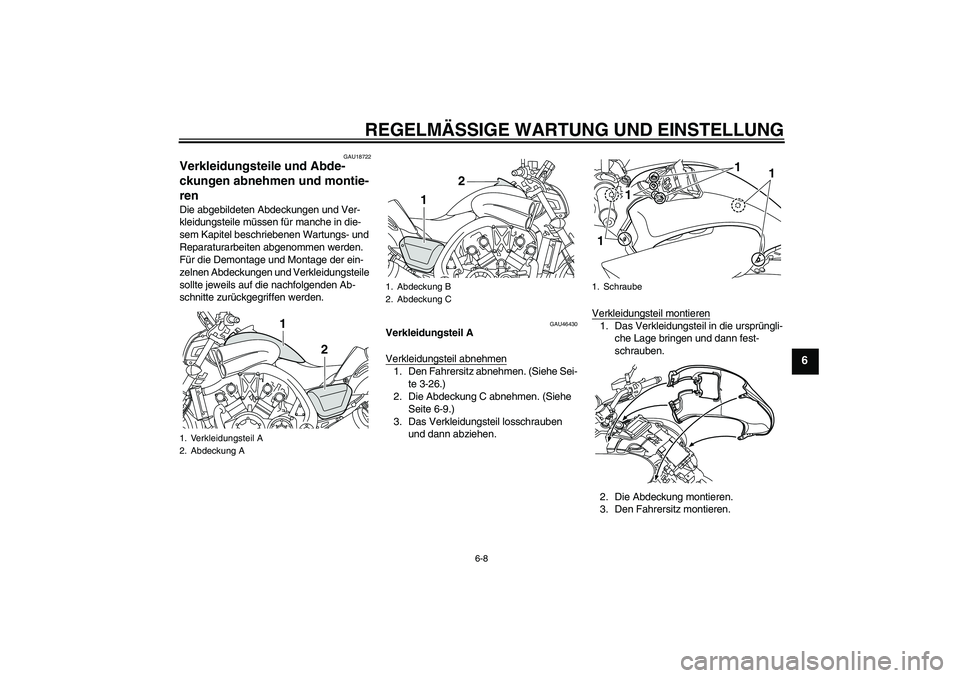

Verkleidungsteile und Abde-
ckungen abnehmen und montie-
ren Die abgebildeten Abdeckungen und Ver-
kleidungsteile müssen für manche in die-
sem Kapitel beschriebenen Wartungs- und
Reparaturarbeiten abgenommen werden.
Für die Demontage und Montage der ein-
zelnen Abdeckungen und Verkleidungsteile
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU46430
Verkleidungsteil A
Verkleidungsteil abnehmen1. Den Fahrersitz abnehmen. (Siehe Sei-
te 3-26.)
2. Die Abdeckung C abnehmen. (Siehe
Seite 6-9.)
3. Das Verkleidungsteil losschrauben
und dann abziehen.Verkleidungsteil montieren
1. Das Verkleidungsteil in die ursprüngli-
che Lage bringen und dann fest-
schrauben.
2. Die Abdeckung montieren.
3. Den Fahrersitz montieren.
1. Verkleidungsteil A
2. Abdeckung A
1
2
1. Abdeckung B
2. Abdeckung C
1
2
1. Schraube11 1
1
U2S3G2G0.book Page 8 Monday, September 20, 2010 9:50 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-9
6
GAU46471

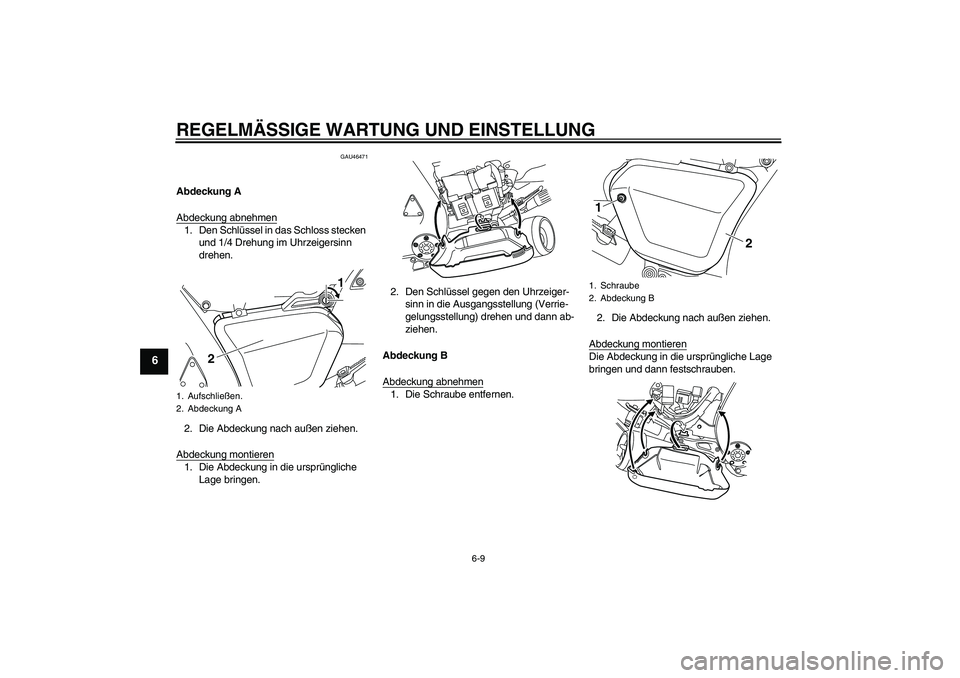

Abdeckung A
Abdeckung abnehmen1. Den Schlüssel in das Schloss stecken
und 1/4 Drehung im Uhrzeigersinn
drehen.
2. Die Abdeckung nach außen ziehen.
Abdeckung montieren1. Die Abdeckung in die ursprüngliche
Lage bringen.2. Den Schlüssel gegen den Uhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann ab-
ziehen.
Abdeckung B
Abdeckung abnehmen
1. Die Schraube entfernen.2. Die Abdeckung nach außen ziehen.
Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
1. Aufschließen.
2. Abdeckung A
2
1
1. Schraube
2. Abdeckung B1
2
