Page 105 of 110
TECHNISCHE DATEN
8-3
8
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
110.0 mm (4.33 in)Elektrische Anlage:Zündsystem:
TCI
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTZ14S
Spannung, Kapazität:
12 V, 11.2 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55 W × 1
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LEDFernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
LED x 2
Reserve-Warnleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Schaltzeitpunkt-Anzeigeleuchte:
LED
Sicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
7.5 A
Zündungssicherung:
20.0 A
Parkleuchten-Sicherung:
7.5 A
Kühlerlüftersicherung:
20.0 A
Nebenkühlerlüftersicherung:
7.5 ASicherung des Kraftstoffeinspritz-Systems:
15.0 A
Sicherung des ABS-Kontrolleinheit:
7.5 A
Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung:
15.0 A
Zusatzsicherung:
7.5 A
Sicherung des elektrisches Drosselventils:
7.5 A
U2S3G2G0.book Page 3 Monday, September 20, 2010 9:50 AM
Page 106 of 110

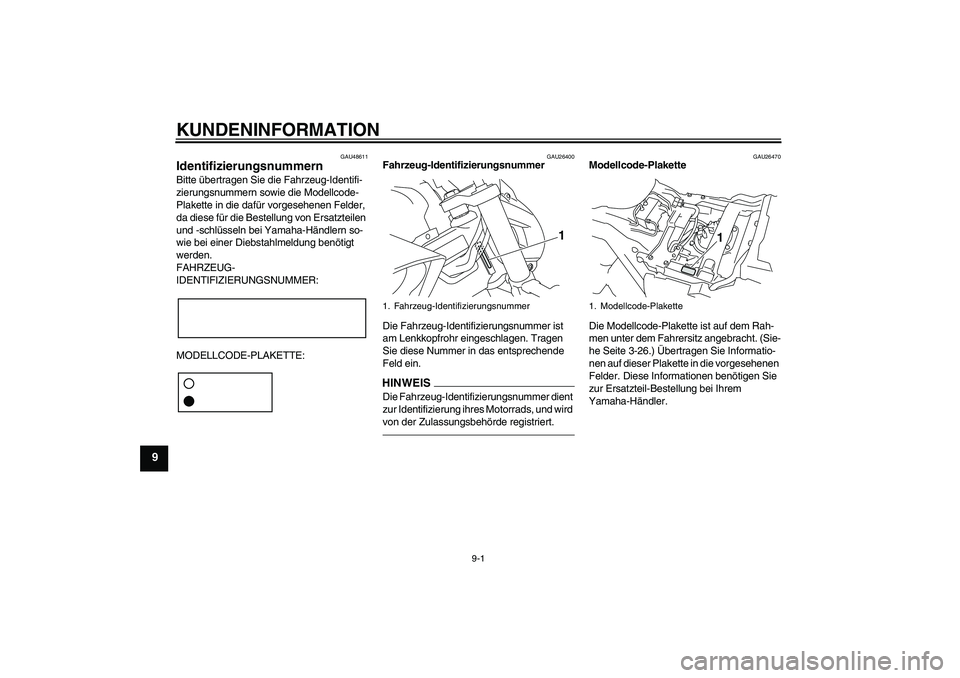

KUNDENINFORMATION
9-1
9
GAU48611
Identifizierungsnummern Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
GAU26470
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-26.) Übertragen Sie Informatio-
nen auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1
1. Modellcode-Plakette
1
U2S3G2G0.book Page 1 Monday, September 20, 2010 9:50 AM
Page 107 of 110
INDEX
AAbblendschalter .................................... 3-18
ABS ...................................................... 3-21
Abstellen ................................................. 7-4
ABS-Warnleuchte ................................... 3-6
Achsantriebsöl ...................................... 6-14
Anzeigeleuchte des Wegfahrsperren-
Systems................................................ 3-6BBatterie ................................................. 6-30
Blinker-Kontrollleuchten.......................... 3-4
Blinkerlampe, auswechseln .................. 6-36
Blinkerschalter ...................................... 3-18
Bordwerkzeug......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-26
Bremsflüssigkeitsstand, prüfen............. 6-25
Bremslichtschalter ................................ 6-24
Brems- und Kupplungsflüssigkeit,
wechseln ............................................ 6-26DDiebstahlanlage (Sonderzubehör) ........ 3-17EEinfahrvorschriften.................................. 5-3
EXUP-System....................................... 3-31FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-29
Fehlersuchdiagramme .......................... 6-41
Fehlersuche .......................................... 6-39
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel .................................... 3-21
Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-27
Fußschalthebel ..................................... 3-20
GGasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 6-26HHandbremshebel ................................... 3-20
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-27
Hupenschalter ....................................... 3-18IIdentifizierungsnummern ......................... 9-1KKatalysatoren ........................................ 3-25
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-37
Kontroll- und Warnleuchten..................... 3-4
Kraftstoff ................................................3-23
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ................................ 3-25
Kraftstoff, Tipps zum Sparen................... 5-3
Kühlflüssigkeit .......................................6-16
Kühlflüssigkeitstemperatur-
Warnleuchte .......................................... 3-5
Kupplungshebel ...........................3-19, 6-23LLage der Teile .........................................2-1
Leerlaufdrehzahl, prüfen ....................... 6-19
Leerlauf-Kontrollleuchte .......................... 3-4
Lenkerarmaturen ...................................3-18
Lenkung, prüfen .................................... 6-29
Lichthupenschalter ................................ 3-18
Luftfiltereinsatz ...................................... 6-19MModellcode-Plakette................................ 9-1
Motor anlassen........................................ 5-1Motoröl und Ölfilterpatrone ................... 6-11
Motorrad aufbocken .............................. 6-39
Motorstoppschalter ............................... 3-18
Motorstörungs-Warnleuchte ................... 3-5
Multifunktionsanzeige ............................. 3-8
OÖlstand-Warnleuchte .............................. 3-4PParken .................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-23
Radlager, prüfen ................................... 6-30
Reifen ................................................... 6-20
Reserve-Warnleuchte ............................. 3-5
Rücklicht/Bremslicht ............................. 6-36SSchalten .................................................. 5-2
Schaltzeitpunkt-Anzeigeleuchte.............. 3-6
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ............................... 6-24
Scheinwerferlampe, auswechseln ........ 6-35
Schwingen-Drehpunkte, schmieren ...... 6-28
Seitenständer........................................ 3-32
Seitenständer, prüfen und schmieren ... 6-28
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-33
Sitzbank ................................................ 3-26
Spanngurt-Halterungen ........................ 3-31
Spiel des Gasdrehgriffs, prüfen ............ 6-20
Spiel des Handbremshebels, prüfen..... 6-23
Standlichtlampe, auswechseln ............. 6-38
Starterschalter ...................................... 3-18
System der Wegfahrsperre ..................... 3-1
U2S3G2G0.book Page 1 Monday, September 20, 2010 9:50 AM
Page 108 of 110

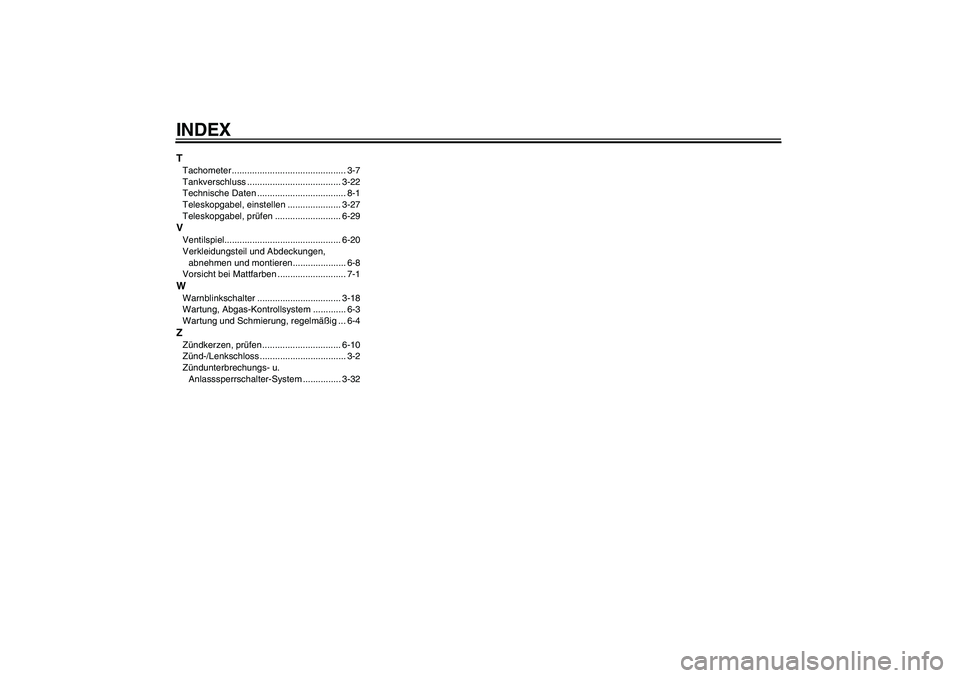

INDEXTTachometer ............................................. 3-7
Tankverschluss ..................................... 3-22
Technische Daten ................................... 8-1
Teleskopgabel, einstellen ..................... 3-27
Teleskopgabel, prüfen .......................... 6-29VVentilspiel.............................................. 6-20
Verkleidungsteil und Abdeckungen,
abnehmen und montieren..................... 6-8
Vorsicht bei Mattfarben ........................... 7-1WWarnblinkschalter ................................. 3-18
Wartung, Abgas-Kontrollsystem ............. 6-3
Wartung und Schmierung, regelmäßig ... 6-4ZZündkerzen, prüfen ............................... 6-10
Zünd-/Lenkschloss .................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System ............... 3-32
U2S3G2G0.book Page 2 Monday, September 20, 2010 9:50 AM
Page 109 of 110
U2S3G2G0.book Page 3 Monday, September 20, 2010 9:50 AM
Page 110 of 110
AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2010.09-0.3×1 CR
