Funcionamiento de los instrumentos
41
SJU34906
Centro de información
multifunción
El centro de información multifunción muestra
información diversa sobre la moto de agua.
Funcionamiento inicial del centro de infor-
mación multifunción
Cuando el centro de información multifunción
se activa, el velocímetro/tacómetro analógico
efectúa un barrido y todos los segmentos de
la pantalla y las luces indicadoras se encien-
den. Después de 2 segundos se apagan la
luz indicadora “WARNING” y los indicadores
de aviso en la pantalla de información; segui-
damente, el centro de información comienza
a funcionar con normalidad.
NOTA:
La luz indicadora “UNLOCK” se apaga cuan-
do se pone en marcha el motor.
Centro de información multifunción en es-
tado de espera
Si no recibe ninguna señal en 25 segundos
después de que se haya parado el motor, el
centro de información multifunción se apaga y
queda en estado de espera. Cuando se vuel-ve a poner en marcha el motor, las indicacio-
nes retornan al estado en que se encontraban
antes de apagarse y el centro de información
comienza a funcionar con normalidad.
SJU36794Velocímetro/tacómetro analógico
El velocímetro/tacómetro analógico tiene am-
bas funciones. Cambiando el interruptor de
medida, puede usarse como velocímetro o
como tacómetro.
NOTA:
En la fábrica Yamaha se selecciona el velocí-
metro analógico.
Velocímetro analógico
El velocímetro analógico muestra la veloci-
dad de la moto de agua sobre el agua.
Los números pequeños exteriores del indica-
dor muestran la velocidad de la moto de agua
en kilómetros por hora (“km/h”) y los números
grandes interiores muestran la velocidad en
millas por hora (“mph”).
La luz indicadora “SPEED” se enciende cuan-
do se selecciona el velocímetro analógico.
Para cambiar de tacómetro a velocímetro:
Pulse el botón “Speed/RPM” al menos duran-
te 1 segundo después de activar el centro de
información multifunción. Cuando se selec-
ciona la función de velocímetro analógico, la
luz indicadora “SPEED” se enciende si está
seleccionado “km/h” como unidad de visuali-
zación. La luz indicadora “SPEED” parpadea
1Botón “Volt/Hour”
2Botón “Speed/RPM”
3Pantalla de información
4Ve l o címetro/tacómetro analógico
5Visor multifunción (FX Cruiser SHO)
6Botón “Start/Stop” (FX Cruiser SHO)
7Botón “Mode/Reset” (FX Cruiser SHO)
5431267
UF1W73S0.book Page 41 Wednesday, June 16, 2010 2:06 PM

Funcionamiento de los instrumentos
47
res se muestran en millas/galones/grados
Fahrenheit.
Para cambiar la indicación del visor, pulse el
botón “Mode/Reset” durante menos de 1 se-
gundo. La indicación cambia en el orden si-
guiente.
Compás
Esta indicación muestra el rumbo actual de la
moto de agua mediante los 8 puntos cardina-
les principales.
NOTA:
La precisión del compás varía según las con-
diciones de navegación. Utilice esta función
únicamente como referencia.
Velocidad media
Esta indicación muestra la velocidad media
en kilómetros por hora “AV KMH” o en millaspor hora “AV MPH” desde que comenzó la
medición.
Cuentakilómetros parcial
Esta indicación muestra la distancia recorrida
en kilómetros “KM” o millas “MILES” desde
que comenzó la medición.
Cronómetro
Esta indicación muestra las horas de funcio-
namiento “TRIPTM” desde que comenzó la
medición.
1Visor multifunción
2Botón “Start/Stop”
3Botón “Mode/Reset”
UF1W73S0.book Page 47 Wednesday, June 16, 2010 2:06 PM

Funcionamiento de los instrumentos
48
Consumo de combustible por hora
Esta indicación muestra el consumo de com-
bustible actual en litros por hora “L/HR” o ga-
lones por hora “G/HR”.
Consumo de combustible por kilóme-
tro/milla
Esta indicación muestra el consumo de com-
bustible actual en litros por kilómetro “L/KM” o
galones por milla “G/MILE”.
NOTA:
El consumo de combustible real varía mucho
según las condiciones de navegación. Utilice
esta función únicamente como referencia.Temperatura del agua
Esta indicación muestra la temperatura am-
biente del agua “L TEMP” (temperatura del la-
go).
Temperatura del aire
Esta indicación muestra la temperatura am-
biente del aire “E TEMP” (temperatura del
medio ambiente).
Funciones de velocidad media/cuentakiló-
metros parcial/cronómetro
La velocidad media, la distancia recorrida y el
tiempo transcurrido se registran en cuanto se
pulsa el botón “Start/Stop” para que comien-
cen las mediciones, sea cual sea la indicación
que se esté visualizando en ese momento.
NOTA:
Las mediciones sólo se efectúan cuando el
motor está funcionando.
Las mediciones no quedan memorizadas si
se para el motor. Las mediciones se ponen a
cero automáticamente cuando los indicado-
UF1W73S0.book Page 48 Wednesday, June 16, 2010 2:06 PM

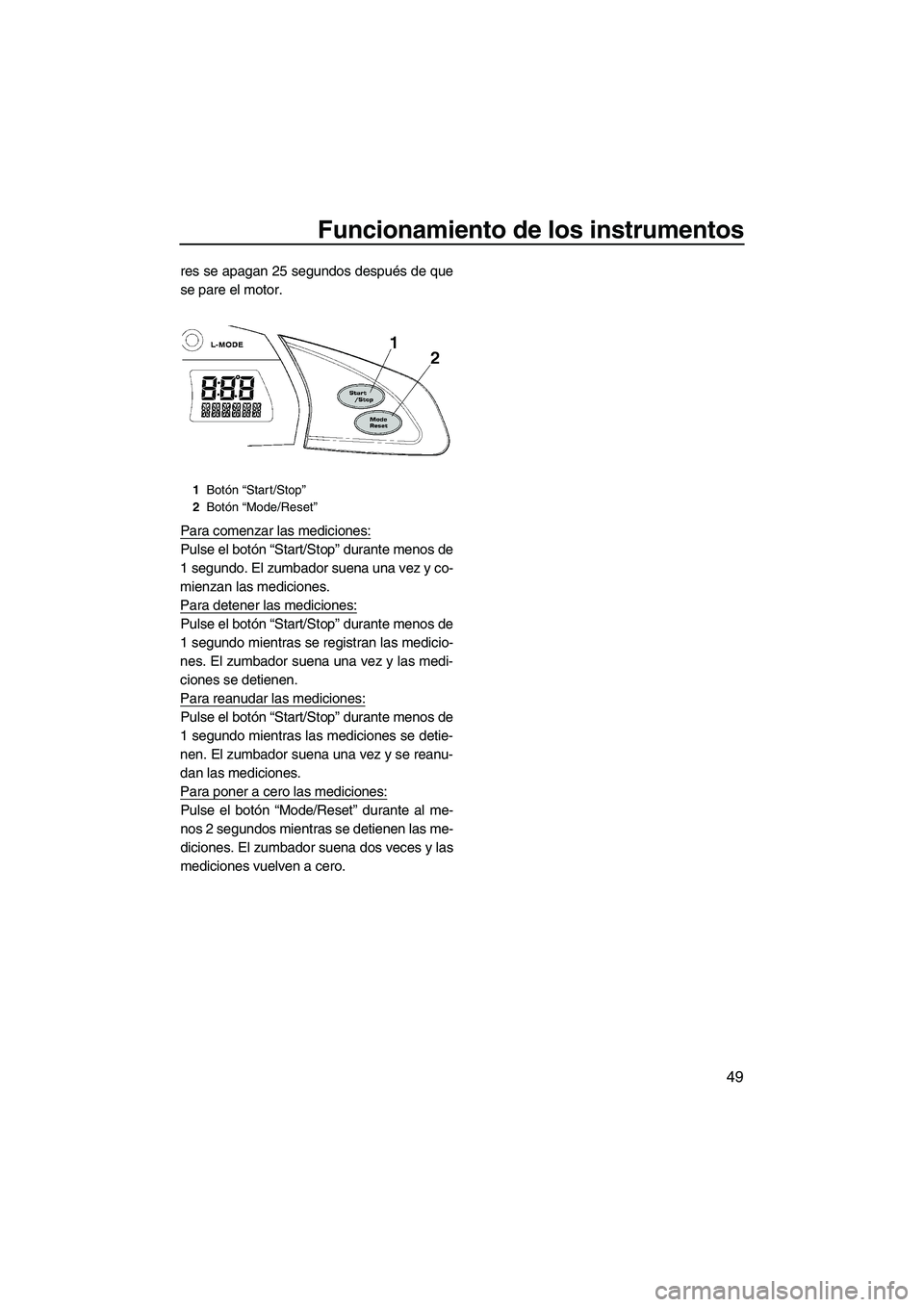

Funcionamiento de los instrumentos
49
res se apagan 25 segundos después de que
se pare el motor.
Para comenzar las mediciones:
Pulse el botón “Start/Stop” durante menos de
1 segundo. El zumbador suena una vez y co-
mienzan las mediciones.
Para detener las mediciones:
Pulse el botón “Start/Stop” durante menos de
1 segundo mientras se registran las medicio-
nes. El zumbador suena una vez y las medi-
ciones se detienen.
Para reanudar las mediciones:
Pulse el botón “Start/Stop” durante menos de
1 segundo mientras las mediciones se detie-
nen. El zumbador suena una vez y se reanu-
dan las mediciones.
Para poner a cero las mediciones:
Pulse el botón “Mode/Reset” durante al me-
nos 2 segundos mientras se detienen las me-
diciones. El zumbador suena dos veces y las
mediciones vuelven a cero.
1Botón “Start/Stop”
2Botón “Mode/Reset”
