2011 YAMAHA MAJESTY 400 Instructieboekje (in Dutch)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
2
34
5
6
7
8
9

terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar “”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12660
Noodstopschakelaar “/”
Zet deze schakelaar voor u de motor start
op “ ”. Zet deze schakelaar op “ ” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12721
Startknop “”
Druk met de zijstandaard omhoog op deze
knop terwijl u de voor- of achterrem be-
krachtigt om de motor te starten met de
startmotor. Zie pagina 5-1 voor startinstruc-
ties voordat u de motor start.
DAU44710
Het waarschuwingslampje voor motorsto-
ring en het ABS-waarschuwingslampje (al-
leen voor model met ABS) gaan branden
als de sleutel naar “ON” wordt gedraaid ende startknop wordt ingedrukt. Dit wijst ech-
ter niet op een storing.
DAU12733
Schakelaar alarmverlichting “”
Met de sleutel in de stand “ON” of “ ” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.
LET OP

DCA10061
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-
den.
DAU44910
Voorremhendel
De voorremhendel bevindt zich aan de
rechterstuurgreep. Trek deze hendel naar
het stuur toe om de voorrem te bekrachti-
gen.
De voorremhendel is voorzien van een stel-
wiel voor afstelpositie. Om de afstand tus-
sen de voorremhendel en de stuurgreep af
te stellen, wordt het stelwiel gedraaid terwijl
de voorremhendel van het stuur vandaan
wordt gehouden. Controleer of het correcte
instelpunt op het stelwiel tegenover het
“ ” merkteken op de voorremhendel
staat.
1. Voorremhendel
2. Stelwiel afstelpositie remhendel
3. “ ”-merkteken
4. Afstand tussen remhendel en stuurgreep
1
32
4

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
1
2
3
4
5
6
7
8
9

DAU44921

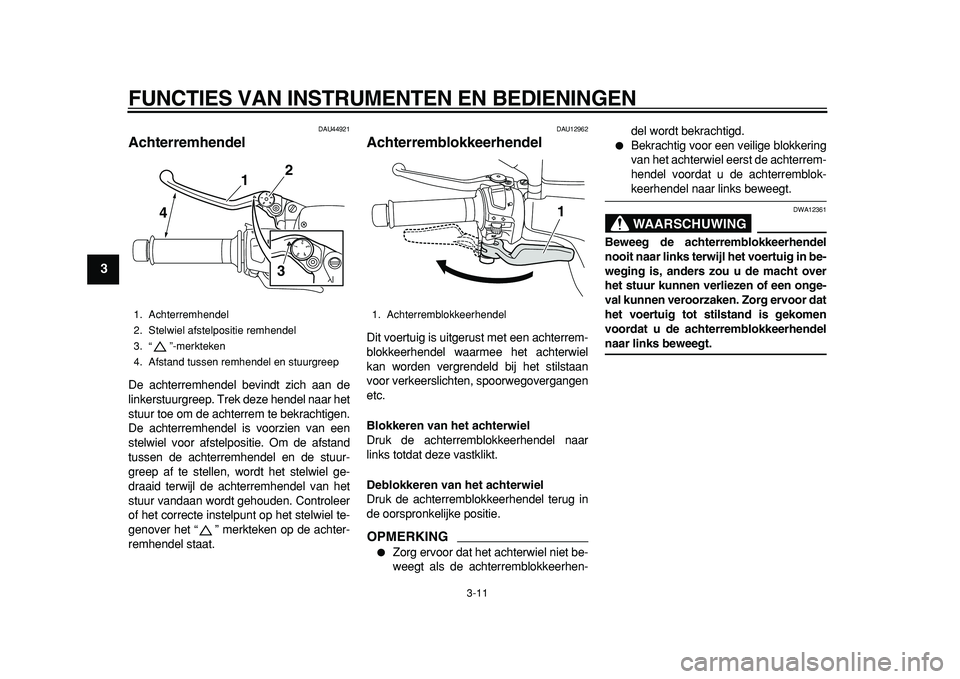

Achterremhendel
De achterremhendel bevindt zich aan de
linkerstuurgreep. Trek deze hendel naar het
stuur toe om de achterrem te bekrachtigen.
De achterremhendel is voorzien van een
stelwiel voor afstelpositie. Om de afstand
tussen de achterremhendel en de stuur-
greep af te stellen, wordt het stelwiel ge-
draaid terwijl de achterremhendel van het
stuur vandaan wordt gehouden. Controleer
of het correcte instelpunt op het stelwiel te-
genover het “ ” merkteken op de achter-
remhendel staat.
DAU12962
Achterremblokkeerhendel
Dit voertuig is uitgerust met een achterrem-
blokkeerhendel waarmee het achterwiel
kan worden vergrendeld bij het stilstaan
voor verkeerslichten, spoorwegovergangen
etc.
Blokkeren van het achterwiel
Druk de achterremblokkeerhendel naar
links totdat deze vastklikt.
Deblokkeren van het achterwiel
Druk de achterremblokkeerhendel terug in
de oorspronkelijke positie.
OPMERKING


Zorg ervoor dat het achterwiel niet be-
weegt als de achterremblokkeerhen-del wordt bekrachtigd.

Bekrachtig voor een veilige blokkering
van het achterwiel eerst de achterrem-
hendel voordat u de achterremblok-
keerhendel naar links beweegt.
WAARSCHUWING

DWA12361
Beweeg de achterremblokkeerhendel
nooit naar links terwijl het voertuig in be-
weging is, anders zou u de macht over
het stuur kunnen verliezen of een onge-
val kunnen veroorzaken. Zorg ervoor dat
het voertuig tot stilstand is gekomen
voordat u de achterremblokkeerhendel
naar links beweegt.
1. Achterremhendel
2. Stelwiel afstelpositie remhendel
3. “ ”-merkteken
4. Afstand tussen remhendel en stuurgreep
1
32
4

1. Achterremblokkeerhendel
1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
2
34
5
6
7
8
9

DAU12995

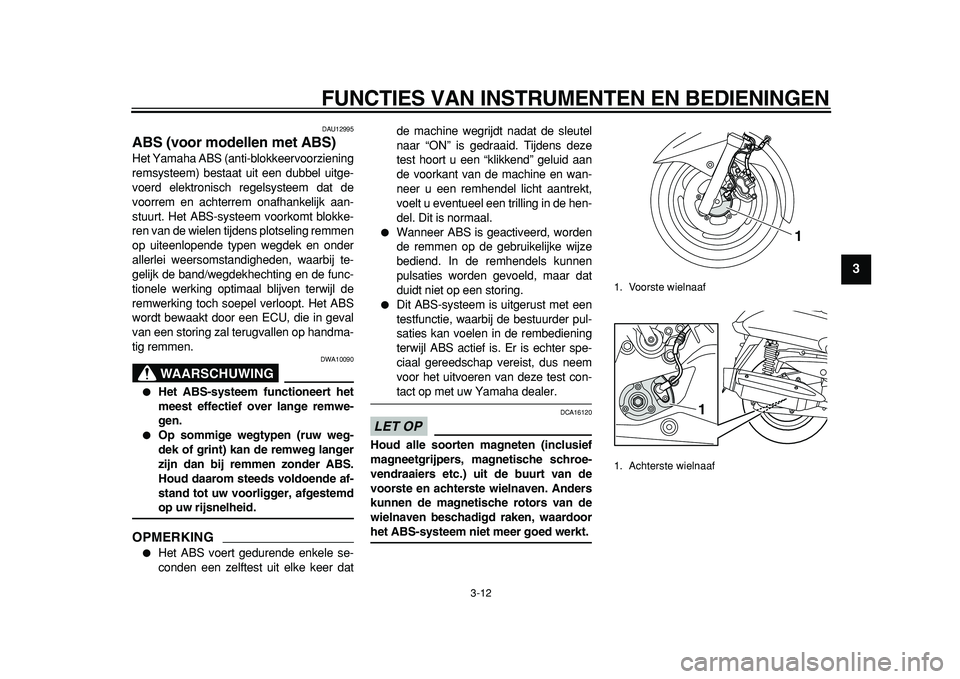

ABS (voor modellen met ABS)
Het Yamaha ABS (anti-blokkeervoorziening
remsysteem) bestaat uit een dubbel uitge-
voerd elektronisch regelsysteem dat de
voorrem en achterrem onafhankelijk aan-
stuurt. Het ABS-systeem voorkomt blokke-
ren van de wielen tijdens plotseling remmen
op uiteenlopende typen wegdek en onder
allerlei weersomstandigheden, waarbij te-
gelijk de band/wegdekhechting en de func-
tionele werking optimaal blijven terwijl de
remwerking toch soepel verloopt. Het ABS
wordt bewaakt door een ECU, die in geval
van een storing zal terugvallen op handma-
tig remmen.
WAARSCHUWING

DWA10090

Het ABS-systeem functioneert het
meest effectief over lange remwe-
gen.

Op sommige wegtypen (ruw weg-
dek of grint) kan de remweg langer
zijn dan bij remmen zonder ABS.
Houd daarom steeds voldoende af-
stand tot uw voorligger, afgestemd
op uw rijsnelheid.
OPMERKING


Het ABS voert gedurende enkele se-
conden een zelftest uit elke keer datde machine wegrijdt nadat de sleutel
naar “ON” is gedraaid. Tijdens deze
test hoort u een “klikkend” geluid aan
de voorkant van de machine en wan-
neer u een remhendel licht aantrekt,
voelt u eventueel een trilling in de hen-
del. Dit is normaal.

Wanneer ABS is geactiveerd, worden
de remmen op de gebruikelijke wijze
bediend. In de remhendels kunnen
pulsaties worden gevoeld, maar dat
duidt niet op een storing.

Dit ABS-systeem is uitgerust met een
testfunctie, waarbij de bestuurder pul-
saties kan voelen in de rembediening
terwijl ABS actief is. Er is echter spe-
ciaal gereedschap vereist, dus neem
voor het uitvoeren van deze test con-
tact op met uw Yamaha dealer.
LET OP

DCA16120
Houd alle soorten magneten (inclusief
magneetgrijpers, magnetische schroe-
vendraaiers etc.) uit de buurt van de
voorste en achterste wielnaven. Anders
kunnen de magnetische rotors van de
wielnaven beschadigd raken, waardoor
het ABS-systeem niet meer goed werkt.
1. Voorste wielnaaf
1. Achterste wielnaaf
1
1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
1
2
3
4
5
6
7
8
9

DAU13163

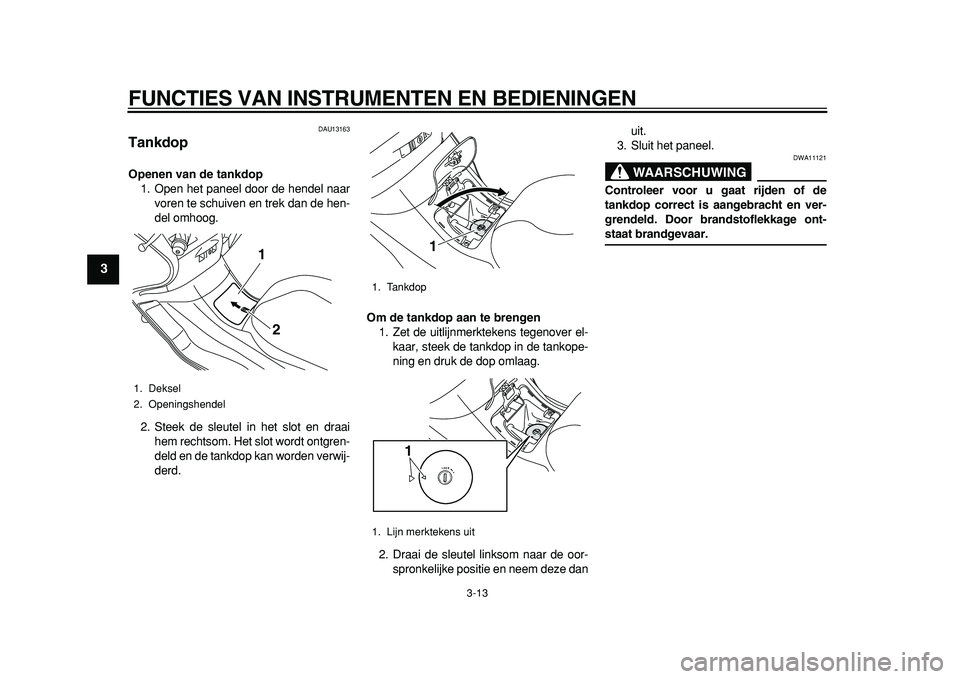

Tankdop
Openen van de tankdop
1. Open het paneel door de hendel naar
voren te schuiven en trek dan de hen-
del omhoog.
2. Steek de sleutel in het slot en draai
hem rechtsom. Het slot wordt ontgren-
deld en de tankdop kan worden verwij-
derd.
Om de tankdop aan te brengen
1. Zet de uitlijnmerktekens tegenover el-
kaar, steek de tankdop in de tankope-
ning en druk de dop omlaag.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie en neem deze danuit.
3. Sluit het paneel.
WAARSCHUWING

DWA11121
Controleer voor u gaat rijden of de
tankdop correct is aangebracht en ver-
grendeld. Door brandstoflekkage ont-
staat brandgevaar.
1. Deksel
2. Openingshendel
2 1

1. Tankdop
1. Lijn merktekens uit
1
1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
2
34
5
6
7
8
9

DAU13221

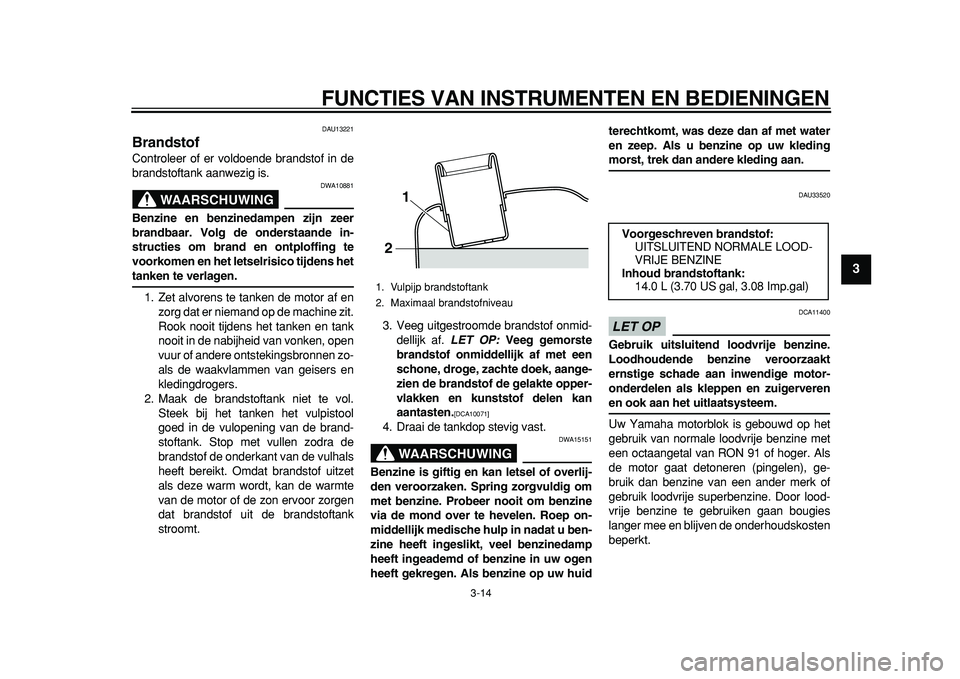

Brandstof
Controleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING

DWA10881
Benzine en benzinedampen zijn zeer
brandbaar. Volg de onderstaande in-
structies om brand en ontploffing te
voorkomen en het letselrisico tijdens het
tanken te verlagen.
1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine zit.
Rook nooit tijdens het tanken en tank
nooit in de nabijheid van vonken, open
vuur of andere ontstekingsbronnen zo-
als de waakvlammen van geisers en
kledingdrogers.
2. Maak de brandstoftank niet te vol.
Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt.3. Veeg uitgestroomde brandstof onmid-
dellijk af.
LET OP:
Veeg gemorste
brandstof onmiddellijk af met een
schone, droge, zachte doek, aange-
zien de brandstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10071]

4. Draai de tankdop stevig vast.
WAARSCHUWING

DWA15151
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep on-
middellijk medische hulp in nadat u ben-
zine heeft ingeslikt, veel benzinedamp
heeft ingeademd of benzine in uw ogen
heeft gekregen. Als benzine op uw huidterechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kleding
morst, trek dan andere kleding aan.
DAU33520
LET OP

DCA11400
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt
ernstige schade aan inwendige motor-
onderdelen als kleppen en zuigerveren
en ook aan het uitlaatsysteem.
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 91 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk of
gebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskosten
beperkt.
1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
21

Voorgeschreven brandstof:
UITSLUITEND NORMALE LOOD-
VRIJE BENZINE
Inhoud brandstoftank:
14.0 L (3.70 US gal, 3.08 Imp.gal)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
1
2
3
4
5
6
7
8
9

DAU13445

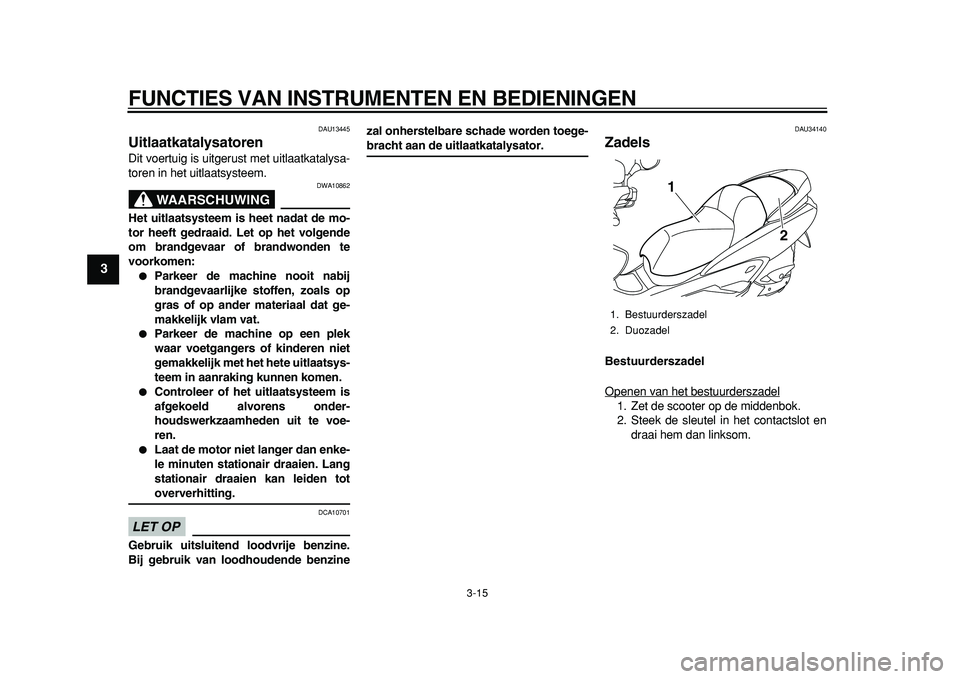

Uitlaatkatalysatoren
Dit voertuig is uitgerust met uitlaatkatalysa-
toren in het uitlaatsysteem.
WAARSCHUWING

DWA10862
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Let op het volgende
om brandgevaar of brandwonden te
voorkomen:

Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlam vat.

Parkeer de machine op een plek
waar voetgangers of kinderen niet
gemakkelijk met het hete uitlaatsys-
teem in aanraking kunnen komen.

Controleer of het uitlaatsysteem is
afgekoeld alvorens onder-
houdswerkzaamheden uit te voe-
ren.

Laat de motor niet langer dan enke-
le minuten stationair draaien. Lang
stationair draaien kan leiden tot
oververhitting.
LET OP

DCA10701
Gebruik uitsluitend loodvrije benzine.
Bij gebruik van loodhoudende benzinezal onherstelbare schade worden toege-
bracht aan de uitlaatkatalysator.
DAU34140
Zadels
Bestuurderszadel
Openen van het bestuurderszadel
1. Zet de scooter op de middenbok.
2. Steek de sleutel in het contactslot en
draai hem dan linksom.

1. Bestuurderszadel
2. Duozadel
2 1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
2
34
5
6
7
8
9

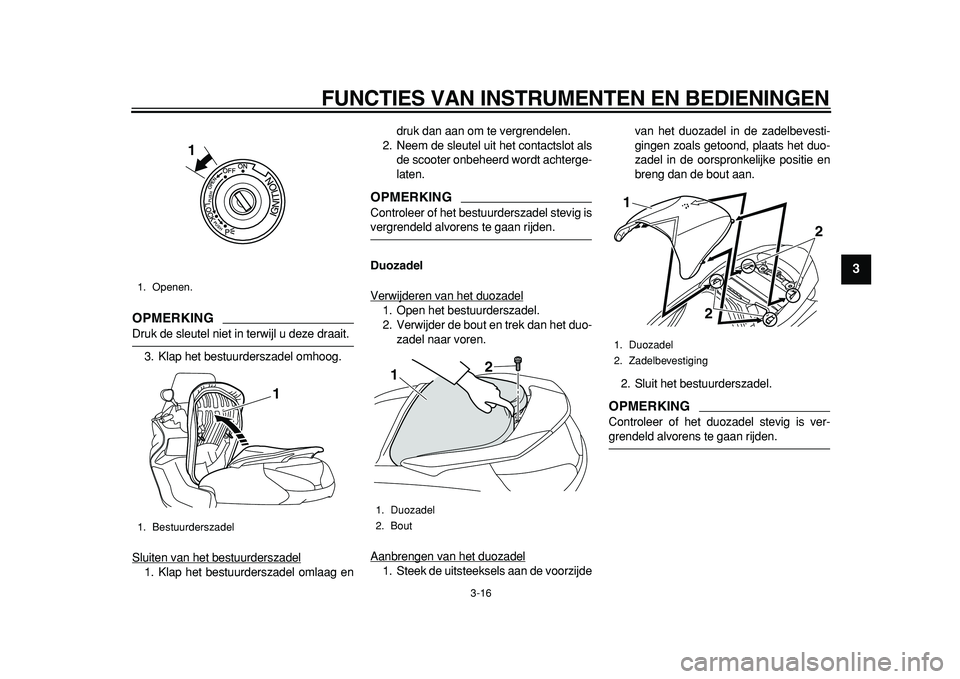

OPMERKING

Druk de sleutel niet in terwijl u deze draait.
3. Klap het bestuurderszadel omhoog.
Sluiten van het bestuurderszadel
1. Klap het bestuurderszadel omlaag endruk dan aan om te vergrendelen.
2. Neem de sleutel uit het contactslot als
de scooter onbeheerd wordt achterge-
laten.
OPMERKING

Controleer of het bestuurderszadel stevig is
vergrendeld alvorens te gaan rijden.
Duozadel
Verwijderen van het duozadel
1. Open het bestuurderszadel.
2. Verwijder de bout en trek dan het duo-
zadel naar voren.
Aanbrengen van het duozadel1. Steek de uitsteeksels aan de voorzijdevan het duozadel in de zadelbevesti-
gingen zoals getoond, plaats het duo-
zadel in de oorspronkelijke positie en
breng dan de bout aan.
2. Sluit het bestuurderszadel.
OPMERKING

Controleer of het duozadel stevig is ver-
grendeld alvorens te gaan rijden.
1. Openen.
1. Bestuurderszadel
1
1

1. Duozadel
2. Bout
2
1
1. Duozadel
2. Zadelbevestiging
1
2
2

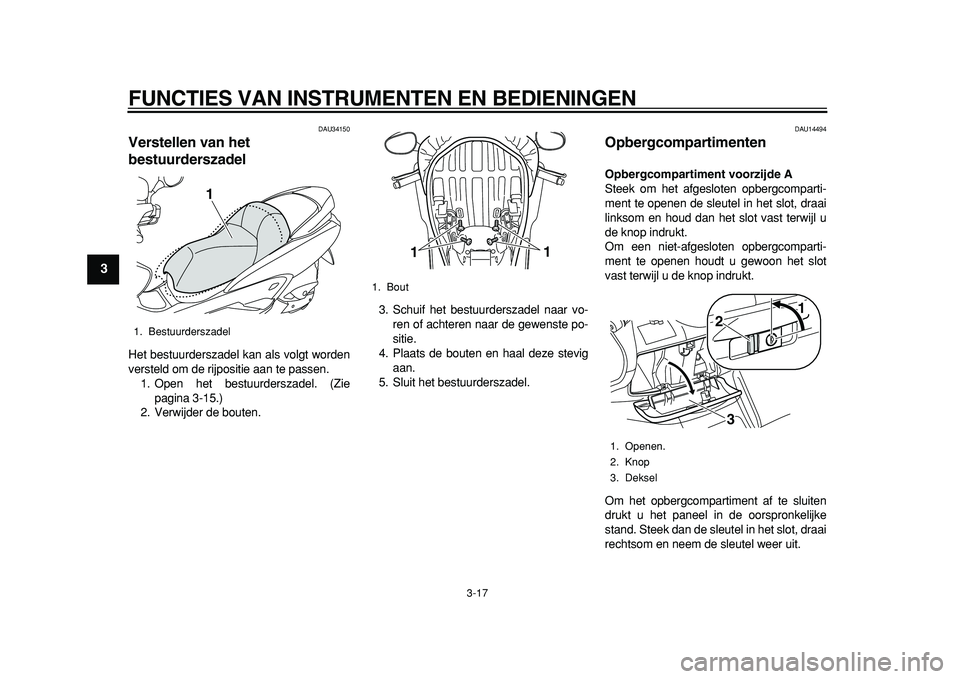

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-17
1
2
3
4
5
6
7
8
9

DAU34150
Verstellen van het
bestuurderszadel
Het bestuurderszadel kan als volgt worden
versteld om de rijpositie aan te passen.
1. Open het bestuurderszadel. (Zie
pagina 3-15.)
2. Verwijder de bouten.3. Schuif het bestuurderszadel naar vo-
ren of achteren naar de gewenste po-
sitie.
4. Plaats de bouten en haal deze stevig
aan.
5. Sluit het bestuurderszadel.
DAU14494
Opbergcompartimenten
Opbergcompartiment voorzijde A
Steek om het afgesloten opbergcomparti-
ment te openen de sleutel in het slot, draai
linksom en houd dan het slot vast terwijl u
de knop indrukt.
Om een niet-afgesloten opbergcomparti-
ment te openen houdt u gewoon het slot
vast terwijl u de knop indrukt.
Om het opbergcompartiment af te sluiten
drukt u het paneel in de oorspronkelijke
stand. Steek dan de sleutel in het slot, draai
rechtsom en neem de sleutel weer uit.
1. Bestuurderszadel
1

1. Bout
11

1. Openen.
2. Knop
3. Deksel
23
1
