FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
1
2
3
4
5
6
7
8
9
DAU11004
Controle- en
waarschuwingslampjes
DAU11030
Controlelampjes richtingaanwijzers
“” en “”
Het bijbehorende controlelampje knippert
terwijl de schakelaar voor richtingaanwij-
zers naar de linker- of rechterstand is ge-
drukt.
DAU11080
Controlelampje grootlicht “”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU43023
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden
wanneer een elektrisch systeem dat de mo-
torwerking controleert, defect is. Vraag in
dat geval een Yamaha dealer het zelfdia-
gnosesysteem te controleren.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
OPMERKING
Dit waarschuwingslampje gaat branden als
de sleutel naar “ON” wordt gedraaid en de
startknop wordt ingedrukt. Dit wijst echter
niet op een storing.
DAU43032
ABS-waarschuwingslampje “” (voor
modellen met ABS)
LET OP
DCA10831
Als het ABS-waarschuwingslampje tij-
dens het rijden gaat branden of knippe-
ren, is het ABS-systeem mogelijk defect.
Vraag in dat geval een Yamaha dealer
het elektrisch circuit te testen.
Zie pagina 3-12 voor uitleg over de werking
van het ABS-systeem.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de nood-
stopschakelaar op “ ” te zetten en de
sleutel naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
WAARSCHUWING
DWA11350
Als het ABS-waarschuwingslampje tij-
dens het rijden brandt of knippert, wordt
alleen het conventionele remsysteem
gebruikt. Wees dan voorzichtig en zorg
dat de wielen tijdens plotseling remmen
1. Controlelampjes richtingaanwijzers “ ”
en “ ”
2. Controlelampje grootlicht “ ”
3. Controlelampje startblokkering
4. Waarschuwingslampje motorstoring “ ”
5. ABS-waarschuwingslampje “ ”
(voor modellen met ABS)
123
4
5
ABS
ABS
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
1
2
3
4
5
6
7
8
9
LET OP
DCA10021
Laat de motor niet draaien terwijl deze
oververhit is.
Indicator olieverversing “OIL”
Deze indicator knippert zodra de eerste
1000 km (600 mi) zijn afgelegd en na 5000 km
(3000 mi). Vervolgens gaat de indicator om
de 5000 km (3000 mi) knipperen, om zo aan
te geven dat het tijd is om de motorolie te
verversen.
Nadat de motorolie is ververst moet de indi-
cator olieverversing worden teruggesteld.
(Zie pagina 6-13.)
Als de motorolie werd ververst voordat de
indicator olieverversing brandde (dus voor-
dat de intervalperiode voor olieverversing
was verstreken), moet de indicator na de
olieverversing worden teruggesteld zodathet eerstvolgende tijdstip voor olieverver-
sing weer correct wordt aangegeven. (Zie
pagina 6-13.)
Het elektrisch circuit van de indicator kan
via de volgende procedure worden getest.
1. Zet de noodstopschakelaar op “ ” en
draai de sleutel naar “ON”.
2. Kijk of de indicator een paar seconden
oplicht en dan dooft.
3. Als de indicator niet gaat branden,
vraag dan een Yamaha dealer het
elektrisch circuit te testen.
OPMERKING
De indicator olieverversing kan gaan knip-
peren als er gas wordt gegeven terwijl de
scooter op de middenbok staat; dit wijst dan
echter niet op een storing.
Indicator V-snaarvervanging “V-BELT”
Deze indicator knippert om de 20000 km
(12500 mi), wanneer de V-snaar moet wor-
den vervangen.
Het elektrisch circuit van de indicator kan
via de volgende procedure worden getest.
1. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op “ ” is gezet.
2. Als de indicator niet gaat branden,
vraag dan een Yamaha dealer het
elektrisch circuit te testen.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, toont het multifunctio-
nele display een foutcode.
Noteer de foutcode als die op het multifunc-
tionele display staat aangegeven en vraag
een Yamaha dealer het voertuig te contro-
leren.
LET OP
DCA11790
Wanneer het multifunctionele display
een foutcode aangeeft, moet het voer-
tuig zo spoedig mogelijk worden gecon-
troleerd om motorschade te voorkomen.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.
Als in de circuits van het startblokkeersys-
teem een storing wordt gedetecteerd, gaat
het controlelampje startblokkering knippe-
ren en geeft het multifunctionele display
een foutcode weer wanneer de sleutel naar
“ON” is gedraaid.
OPMERKING
Als het multifunctionele display foutcode 52
weergeeft, betreft dit mogelijk een storing in
het transpondersignaal. Als deze fout zich

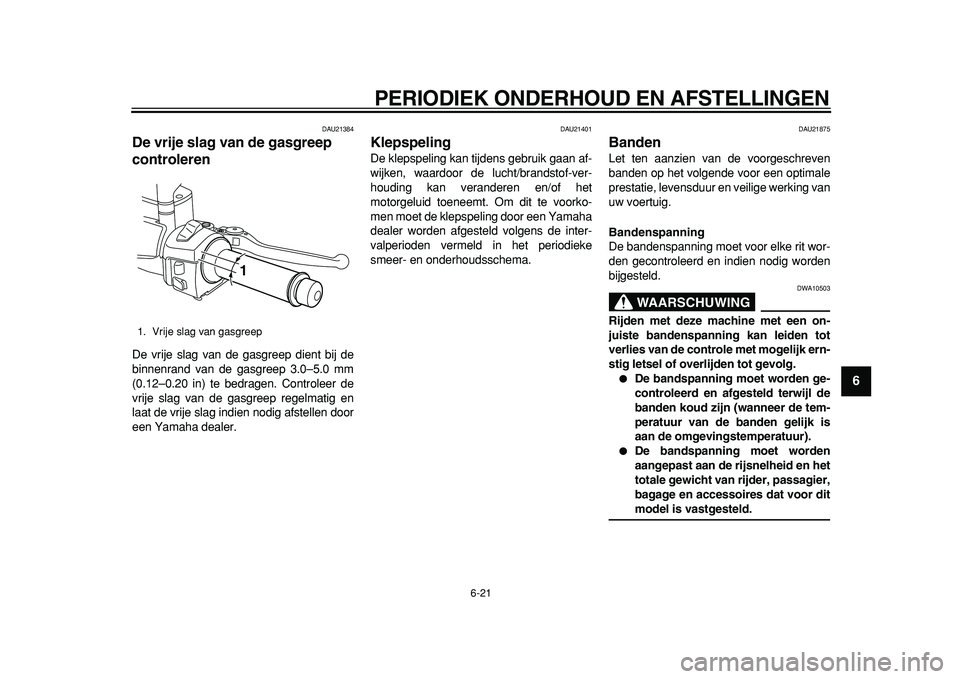

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
2
3
4
5
67
8
9
DAU21384
De vrije slag van de gasgreep
controleren
De vrije slag van de gasgreep dient bij de
binnenrand van de gasgreep 3.0–5.0 mm
(0.12–0.20 in) te bedragen. Controleer de
vrije slag van de gasgreep regelmatig en
laat de vrije slag indien nodig afstellen door
een Yamaha dealer.
DAU21401
Klepspeling
De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU21875
Banden
Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10503
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg.
De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).
De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor dit
model is vastgesteld.
1. Vrije slag van gasgreep
1

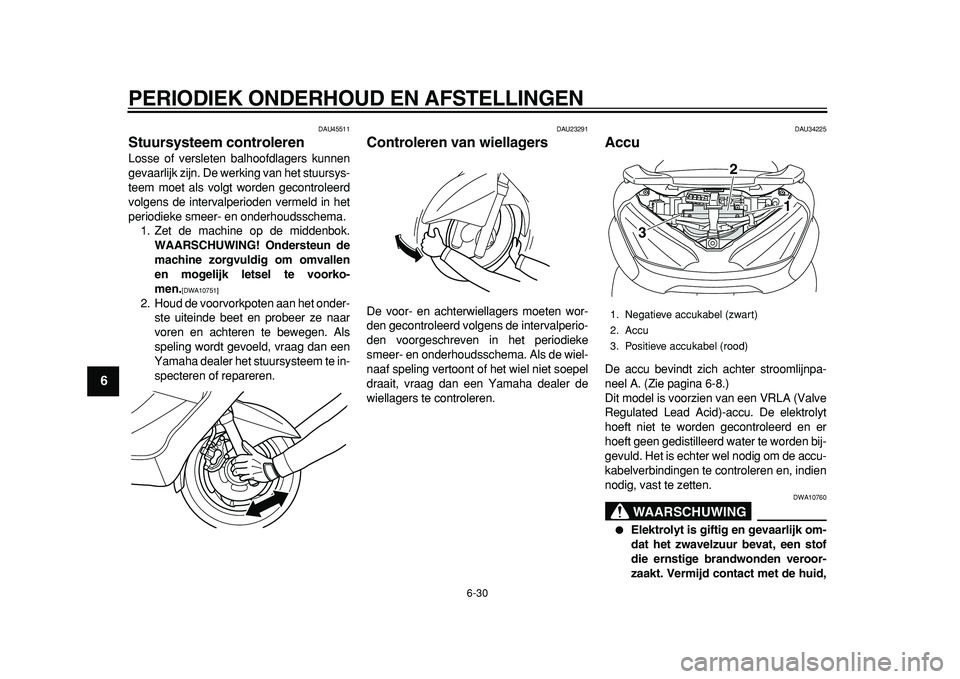

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-30
1
2
3
4
5
6
7
8
9
DAU45511
Stuursysteem controleren
Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursys-
teem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Zet de machine op de middenbok.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorko-
men.
[DWA10751]
2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
DAU23291
Controleren van wiellagers
De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU34225
Accu
De accu bevindt zich achter stroomlijnpa-
neel A. (Zie pagina 6-8.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld. Het is echter wel nodig om de accu-
kabelverbindingen te controleren en, indien
nodig, vast te zetten.
WAARSCHUWING
DWA10760
Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
1. Negatieve accukabel (zwart)
2. Accu
3. Positieve accukabel (rood)
2
1
3
8-1
1
2
3
4
5
6
7
8
9
SPECIFICATIES
DAU50910
Afmetingen:
Totale lengte:
2230 mm (87.8 in)
Totale breedte:
780 mm (30.7 in)
Totale hoogte:
1380 mm (54.3 in)
Zadelhoogte:
760 mm (29.9 in)
Wielbasis:
1565 mm (61.6 in)
Grondspeling:
120 mm (4.72 in)
Kleinste draaicirkel:
2600 mm (102.4 in)
Gewicht:
Rijklaar gewicht:
YP400 220 kg (485 lb)
YP400A 223 kg (492 lb)
Motor:
Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
1-cilinder
Slagvolume:
395 cm
3
Boring
×
slag:
83.0
×
73.0 mm (3.27
×
2.87 in)
Compressieverhouding:
10.60 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:
Aanbevolen merk:
YAMALUBE
Type:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 of 20W-50
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterelement:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Met vervanging van oliefilterelement:
1.70 L (1.80 US qt, 1.50 Imp.qt)
Eindoverbrengingsolie:
Type:
YAMALUBE 4 (10W-30) of SAE 10W-30
type SE motorolie
Hoeveelheid:
0.25 L (0.26 US qt, 0.22 Imp.qt)
Koelsysteem:
Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.32 L (0.34 US qt, 0.28 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
1.57 L (1.66 US qt, 1.38 Imp.qt)
Luchtfilter:
Luchtfilterelement:
Papieren element met oliecoating
Brandstof:
Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
14.0 L (3.70 US gal, 3.08 Imp.gal)
Brandstofinjectie:
Gasklephuis:
Het teken van identificatie:
5RUG 20
Bougie(s):
Fabrikant/model:
NGK/CR7E
Elektrodenafstand:
0.7–0.8 mm (0.028–0.031 in)
Koppeling:
Type koppeling:
Droog, automatisch centrifugaal
Versnellingsbak:
Primaire reductieverhouding:
1.000
Eindoverbrenging:
Tandwiel
Secundaire reductieverhouding:
6.643 (31/14 x 42/14)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
