2011 YAMAHA MAJESTY 400 Instructieboekje (in Dutch)

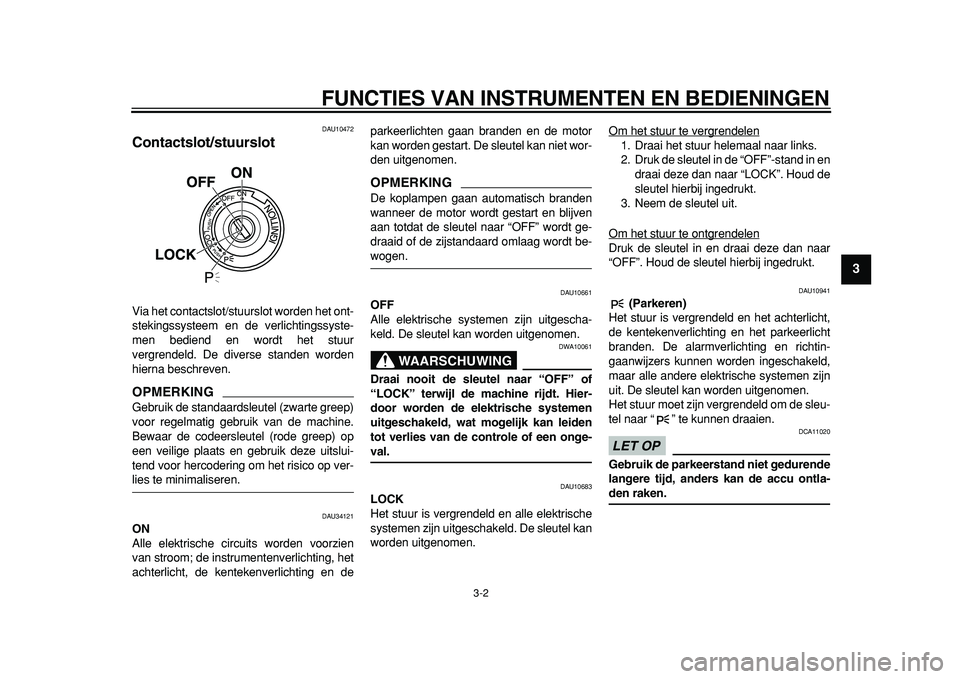

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
2
34
5
6
7
8
9

DAU10472
Contactslot/stuurslot
Via het contactslot/stuurslot worden het ont-
stekingssysteem en de verlichtingssyste-
men bediend en wordt het stuur
vergrendeld. De diverse standen worden
hierna beschreven.
OPMERKING

Gebruik de standaardsleutel (zwarte greep)
voor regelmatig gebruik van de machine.
Bewaar de codeersleutel (rode greep) op
een veilige plaats en gebruik deze uitslui-
tend voor hercodering om het risico op ver-
lies te minimaliseren.
DAU34121
ON
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht, de kentekenverlichting en deparkeerlichten gaan branden en de motor
kan worden gestart. De sleutel kan niet wor-
den uitgenomen.
OPMERKING

De koplampen gaan automatisch branden
wanneer de motor wordt gestart en blijven
aan totdat de sleutel naar “OFF” wordt ge-
draaid of de zijstandaard omlaag wordt be-
wogen.
DAU10661
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING

DWA10061
Draai nooit de sleutel naar “OFF” of
“LOCK” terwijl de machine rijdt. Hier-
door worden de elektrische systemen
uitgeschakeld, wat mogelijk kan leiden
tot verlies van de controle of een onge-
val.
DAU10683
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in en
draai deze dan naar “LOCK”. Houd de
sleutel hierbij ingedrukt.
3. Neem de sleutel uit.
Om het stuur te ontgrendelenDruk de sleutel in en draai deze dan naar
“OFF”. Houd de sleutel hierbij ingedrukt.

DAU10941
(Parkeren)
Het stuur is vergrendeld en het achterlicht,
de kentekenverlichting en het parkeerlicht
branden. De alarmverlichting en richtin-
gaanwijzers kunnen worden ingeschakeld,
maar alle andere elektrische systemen zijn
uit. De sleutel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “ ” te kunnen draaien.
LET OP

DCA11020
Gebruik de parkeerstand niet gedurende
langere tijd, anders kan de accu ontla-
den raken.

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
1
2
3
4
5
6
7
8
9

DAU11004
Controle- en
waarschuwingslampjes
DAU11030
Controlelampjes richtingaanwijzers
“” en “”
Het bijbehorende controlelampje knippert
terwijl de schakelaar voor richtingaanwij-
zers naar de linker- of rechterstand is ge-
drukt.
DAU11080
Controlelampje grootlicht “”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU43023
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden
wanneer een elektrisch systeem dat de mo-
torwerking controleert, defect is. Vraag in
dat geval een Yamaha dealer het zelfdia-
gnosesysteem te controleren.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
OPMERKING

Dit waarschuwingslampje gaat branden als
de sleutel naar “ON” wordt gedraaid en de
startknop wordt ingedrukt. Dit wijst echter
niet op een storing.
DAU43032
ABS-waarschuwingslampje “” (voor
modellen met ABS)
LET OP

DCA10831
Als het ABS-waarschuwingslampje tij-
dens het rijden gaat branden of knippe-
ren, is het ABS-systeem mogelijk defect.
Vraag in dat geval een Yamaha dealer
het elektrisch circuit te testen.
Zie pagina 3-12 voor uitleg over de werking
van het ABS-systeem.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de nood-
stopschakelaar op “ ” te zetten en de
sleutel naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
WAARSCHUWING

DWA11350
Als het ABS-waarschuwingslampje tij-
dens het rijden brandt of knippert, wordt
alleen het conventionele remsysteem
gebruikt. Wees dan voorzichtig en zorg
dat de wielen tijdens plotseling remmen
1. Controlelampjes richtingaanwijzers “ ”
en “ ”
2. Controlelampje grootlicht “ ”
3. Controlelampje startblokkering
4. Waarschuwingslampje motorstoring “ ”
5. ABS-waarschuwingslampje “ ”
(voor modellen met ABS)
123
4
5
ABS
ABS

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
2
34
5
6
7
8
9

niet blokkeren.
OPMERKING

Het ABS-waarschuwingslampje kan gaan
branden wanneer er gas wordt gegeven ter-
wijl de scooter op de middenbok staat. Er is
dan echter geen sprake van een storing.
DAU38624
Controlelampje startblokkering
Het elektrisch circuit voor het controlelamp-
je kan worden gecontroleerd door de sleutel
naar “ON” te draaien. Het controlelampje
moet enkele seconden oplichten en dan uit-
gaan.
Licht het controlelampje niet meteen op
wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem. (Zie pagina 3-7 voor uitleg
over de werking van het zelfdiagnosesys-teem.)
DAU11601
Snelheidsmeter
De snelheidsmeter toont de actuele rijsnel-
heid.
Wanneer de sleutel naar “ON” wordt ge-
draaid, slaat de naald van de snelheidsme-
ter eenmaal helemaal uit tot aan de hoogste
snelheid en keert daarna weer terug naar
nul om het elektrische circuit te testen.
1. Snelheidsmeter
1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
1
2
3
4
5
6
7
8
9

DAU11872
Toerenteller
Met de elektrische toerenteller kan de mo-
torrijder het motortoerental controleren en
dit binnen het ideale bereik houden.
Als de sleutel naar “ON” wordt gedraaid,
slaat de naald van de toerenteller eenmaal
helemaal uit tot aan het hoogste aantal toe-
ren per minuut en keert daarna weer terug
naar nul tpm om het elektrische circuit te
testen.
LET OP

DCA10031
Laat de motor niet draaien terwijl de toe-
renteller in de rode zone wijst.
Rode zone: 8250 tpm en hoger
DAU3413B
Multifunctioneel display
WAARSCHUWING

DWA12312
Zet de machine stil voordat u wijzigingen
aanbrengt in de instellingen van het mul-
tifunctionele display. Het aanbrengen
van wijzigingen tijdens het rijden kan u
afleiden en vergroot het risico op een
ongeval.
Het multifunctionele display toont de vol-
gende voorzieningen:

een brandstofniveaumeter

een temperatuurmeter koelvloeistof

een kilometerteller

twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul)

een ritteller voor brandstofreserve (die
de afgelegde afstand weergeeft vanaf
het moment dat het onderste segment
van de brandstofniveaumeter en de
waarschuwingsindicator brandstofni-
veau gaan knipperen)
1. Toerenteller
2. Rode zone toerenteller
12

1. Klok/omgevingstemperatuurdisplay
2. Temperatuurmeter koelvloeistof
3. Brandstofniveaumeter
4. Kilometerteller/rittellers
5. “SELECT”-toets
6. “RESET”-toets1
2
3
4
5
6

1. Indicator V-snaarvervanging “V-BELT”
2. Waarschuwingsindicator brandstofniveau
“”
3. Waarschuwingsindicator
koelvloeistoftemperatuur “ ”
4. Indicator olieverversing “OIL”
123
4

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
2
34
5
6
7
8
9


een voorziening voor zelfdiagnose

een klok

een omgevingstemperatuurweergave

een indicator olieverversing

een indicator V-snaarvervanging
OPMERKING


Vergeet niet de sleutel naar “ON” te
draaien voordat u de “SELECT”- en
“RESET”-toets gebruikt.

Als de sleutel naar “ON” wordt ge-
draaid, verschijnen alle segmenten
een voor een op het multifunctionele
display en verdwijnen dan weer om
het elektrisch circuit te testen.
Kilometerteller- en rittellermodus
Door indrukken van de “SELECT”-toets
wisselt de weergave tussen de kilometertel-
lermodus “Odo” en de rittellermodi “Trip”, in
de onderstaande volgorde:
Odo
→
Trip (boven)
→
Trip (onder)
→
Odo
Als er ongeveer 2.8 L (0.74 US gal,
0.62 Imp.gal) brandstof in de tank over is,
beginnen het onderste segment van de
brandstofniveaumeter en de waarschu-
wingsindicator brandstofniveau te knippe-
ren. De displayweergave wisselt
automatisch naar de brandstofreserve-rit-
teller “Trip F”, waarop de afgelegde afstand
vanaf dat punt wordt aangegeven. In datgeval wordt door het indrukken van de
“SELECT”-toets in de onderstaande volgor-
de gewisseld tussen de diverse weergaven
van rittellers en kilometerteller:
Trip F
→
Trip (boven)
→
Trip (onder)
→
Odo
→
Trip F
Om een ritteller op nul terug te stellen, se-
lecteert u deze door de toets “SELECT” in-
gedrukt te houden totdat “Trip” of “Trip F”
begint te knipperen (“Trip” of “Trip F” knip-
pert slechts vijf seconden). Terwijl “Trip” of
“Trip F” knippert, houdt u de toets “RESET”
minstens één seconde lang ingedrukt.
Wanneer u de brandstofreserve-ritteller niet
zelf met de hand op nul terugstelt, wordt
deze automatisch teruggesteld zodra na
het tanken 5 km (3 mi) is gereden en ver-
schijnt de vorige weergavemodus weer.
OPMERKING

Het display kan niet worden teruggesteld
naar “Trip F” nadat de “RESET”-toets is in-
gedrukt.
Brandstofniveaumeter
Als de contactsleutel op “ON” staat, geeft
de brandstofniveaumeter de hoeveelheid
brandstof in de brandstoftank aan. De dis-
playsegmenten van de brandstofniveaume-
ter verdwijnen richting “E” (leeg) naarmate
het brandstofniveau verder daalt. Wanneer
het brandstofniveau het onderste segment
vlakbij “E” bereikt, gaan de waarschu-
wingsindicator brandstofniveau en het on-
derste segment knipperen. Vul zo snel
mogelijk brandstof bij.
Temperatuurmeter koelvloeistof
Met de contactsleutel in de stand “ON” geeft
de temperatuurmeter voor koelvloeistof de
temperatuur van de koelvloeistof aan. De
koelvloeistoftemperatuur is afhankelijk van
de weersomstandigheden en de motorbe-
lasting. Als het bovenste segment en de
waarschuwingsindicator voor koelvloeistof-
temperatuur knipperen, stop de machine
dan en laat de motor afkoelen. (Zie
pagina 6-38.)

1. Ritteller brandstofreserve
1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
1
2
3
4
5
6
7
8
9
LET OP

DCA10021
Laat de motor niet draaien terwijl deze
oververhit is.
Indicator olieverversing “OIL”
Deze indicator knippert zodra de eerste
1000 km (600 mi) zijn afgelegd en na 5000 km
(3000 mi). Vervolgens gaat de indicator om
de 5000 km (3000 mi) knipperen, om zo aan
te geven dat het tijd is om de motorolie te
verversen.
Nadat de motorolie is ververst moet de indi-
cator olieverversing worden teruggesteld.
(Zie pagina 6-13.)
Als de motorolie werd ververst voordat de
indicator olieverversing brandde (dus voor-
dat de intervalperiode voor olieverversing
was verstreken), moet de indicator na de
olieverversing worden teruggesteld zodathet eerstvolgende tijdstip voor olieverver-
sing weer correct wordt aangegeven. (Zie
pagina 6-13.)
Het elektrisch circuit van de indicator kan
via de volgende procedure worden getest.
1. Zet de noodstopschakelaar op “ ” en
draai de sleutel naar “ON”.
2. Kijk of de indicator een paar seconden
oplicht en dan dooft.
3. Als de indicator niet gaat branden,
vraag dan een Yamaha dealer het
elektrisch circuit te testen.
OPMERKING

De indicator olieverversing kan gaan knip-
peren als er gas wordt gegeven terwijl de
scooter op de middenbok staat; dit wijst dan
echter niet op een storing.
Indicator V-snaarvervanging “V-BELT”
Deze indicator knippert om de 20000 km
(12500 mi), wanneer de V-snaar moet wor-
den vervangen.
Het elektrisch circuit van de indicator kan
via de volgende procedure worden getest.
1. Draai de contactsleutel naar “ON” en
controleer of de noodstopschakelaar
op “ ” is gezet.
2. Als de indicator niet gaat branden,
vraag dan een Yamaha dealer het
elektrisch circuit te testen.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, toont het multifunctio-
nele display een foutcode.
Noteer de foutcode als die op het multifunc-
tionele display staat aangegeven en vraag
een Yamaha dealer het voertuig te contro-
leren.
LET OP

DCA11790
Wanneer het multifunctionele display
een foutcode aangeeft, moet het voer-
tuig zo spoedig mogelijk worden gecon-
troleerd om motorschade te voorkomen.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.
Als in de circuits van het startblokkeersys-
teem een storing wordt gedetecteerd, gaat
het controlelampje startblokkering knippe-
ren en geeft het multifunctionele display
een foutcode weer wanneer de sleutel naar
“ON” is gedraaid.
OPMERKING

Als het multifunctionele display foutcode 52
weergeeft, betreft dit mogelijk een storing in
het transpondersignaal. Als deze fout zich

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
2
34
5
6
7
8
9

voordoet, probeer dan het volgende.
1. Start de motor met behulp van de co-
deersleutel.
OPMERKING

Houd andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-
start.
2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.
Klokweergave
De klok op tijd zetten:
1. Houd de “SELECT”-toets en de
“RESET”-toets tegelijkertijd minstens
twee seconden lang ingedrukt.
2. Als de uuraanduiding begint te knippe-
ren, drukt u op de “RESET”-toets om
de uren in te stellen.
3. Druk op de “SELECT”-toets en de mi-
nutenaanduiding zal gaan knipperen.
4. Druk op de “RESET”-toets om de mi-
nuten in te stellen.
5. Druk op de “SELECT”-toets en laat
deze dan los om de klok te starten.
Door de toets “SELECT” minstens
twee seconden lang ingedrukt te hou-
den, wisselt de klokweergave naar de
omgevingstemperatuurweergave.
Omgevingstemperatuurweergave
Dit display toont de omgevingstemperatuur
van –10 °C tot 50 °C in stappen van 1 °C.
De weergegeven temperatuur kan afwijken
van de omgevingstemperatuur. Door de
toets “SELECT” minstens twee seconden
lang ingedrukt te houden, wisselt de omge-vingstemperatuurweergave terug naar de
klokweergave.
OPMERKING


Daalt de omgevingstemperatuur tot
onder –10 °C, dan wordt geen lagere
temperatuur dan –10 °C weergege-
ven.

Stijgt de omgevingstemperatuur tot
boven 50 °C, dan wordt geen hogere
temperatuur dan 50 °C weergegeven.

De nauwkeurigheid van de tempera-
tuuraflezing kan worden beïnvloed
door langzaam rijden (ongeveer onder
20 km/h (12.5 mi/h)) of door het opont-
houd bij verkeerslichten, spoorweg-
overgangen etc.
1. Weergave foutcode
1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
1
2
3
4
5
6
7
8
9

DAU12331
Antidiefstal-alarmsysteem
(optie)
Dit model kan door een Yamaha dealer
worden uitgerust met een optioneel antidief-
stal-alarmsysteem. Neem contact op met
een Yamaha dealer voor nadere informatie.
DAU12348
Stuurschakelaars
LinksRechts
DAU12360
Lichtsignaalschakelaar “PASS”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar “/”
Zet deze schakelaar op “ ” voor grootlicht
en op “ ” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar “/”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
1. Lichtsignaalschakelaar “PASS”
2. Dimlichtschakelaar “ / ”
3. Richtingaanwijzerschakelaar “ / ”
4. Claxonschakelaar “ ”
1
2
3
4

1. Noodstopschakelaar “ / ”
2. Schakelaar alarmverlichting “ ”
3. Startknop “ ”
1
2
3
