REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-39
6
GAU24205

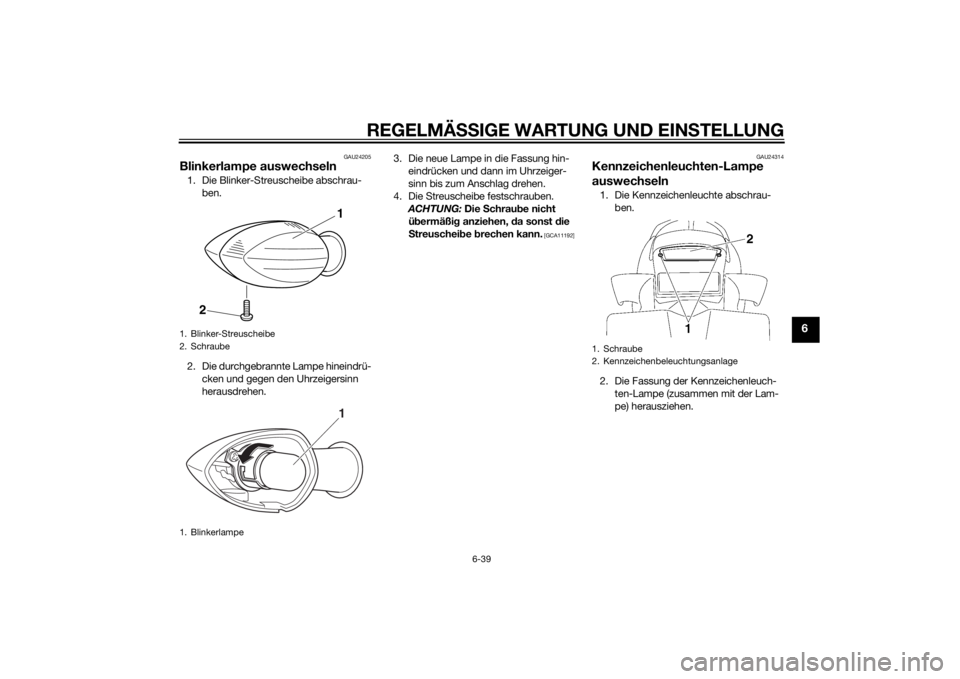

Blinkerlampe auswechseln1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü- cken und gegen den Uhrzeigersinn
herausdrehen. 3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben. ACHTUNG: Die Schraube nicht
ü b ermäßi g anziehen, d a sonst die
S treuschei be brechen kann.
[GCA11192] GAU24314
Kennzeichenleuchten-Lampe
auswechseln1. Die Kennzeichenleuchte abschrau-
ben.
2. Die Fassung der Kennzeichenleuch- ten-Lampe (zusammen mit der Lam-
pe) herausziehen.
1. Blinker-Streuscheibe
2. Schraube
1. Blinkerlampe
1
2
1
1. Schraube
2. Kennzeichenbeleuchtungsanlage
U2SHG1G0.book Page 39 Monday, July 7, 2014 2:21 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-40
6
3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein- setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Die Kennzeichenleuchte wieder fest- schrauben.
GAU24351
Motorra d auf bockenDa dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vor derra d warten
1. Entweder hinten einen Motorrad-
Montageständer verwenden oder
(falls nicht zwei solcher Ständer zur
Verfügung stehen) einen Aufbock-
ständer aus dem Automobilfachhan-
del unter den Rahmen in Nähe des
Hinterrads stellen.
2. Das Fahrzeug mit einem Motorrad- Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterra d warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer verwenden oder zwei Aufbockständer un-
ter den Hauptrahmen oder die Schwingen-
arme stellen.
1. Lampe der Kennzeichenbeleuchtung
2. Lampenfassung der Kennzeichenbeleuch-
tung
1
2
U2SHG1G0.book Page 40 Monday, July 7, 2014 2:21 PM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-41
6
GAU44792
Vorderrad (für Mo delle ohne
AB S)
WARNUNG
GWA14841
AB S-Mo dellenrä der müssen von einem
Yamaha-Hän dler entfernt un d montiert
wer den.
GAU56330
Vor derra d aus bauen
WARNUNG
GWA10822
Um Verletzun gen zu vermei den, das
Fahrzeu g sicher a bstützen, damit es
nicht umfallen kann.1. Die Vorderachs-Klemmschraube, dann die Radachse und die Bremssat-
tel-Schrauben lockern. 2. Das Vorderrad vom Boden abheben,
dabei das Verfahren im vorherigen
Abschnitt “Motorrad aufbocken” be-
achten.
3. Die Schraube und Mutter des Brems- schlauchhalters links und rechts ab-
schrauben. 4. Die Bremssättel links und rechts ab-
schrauben. ACHTUNG: Niemals d ie
Bremse bei aus geb auten Brems-
sätteln betäti gen, da sonst d ie
Brems belä ge heraus ged rückt wer-
d en.
[GCA11052]

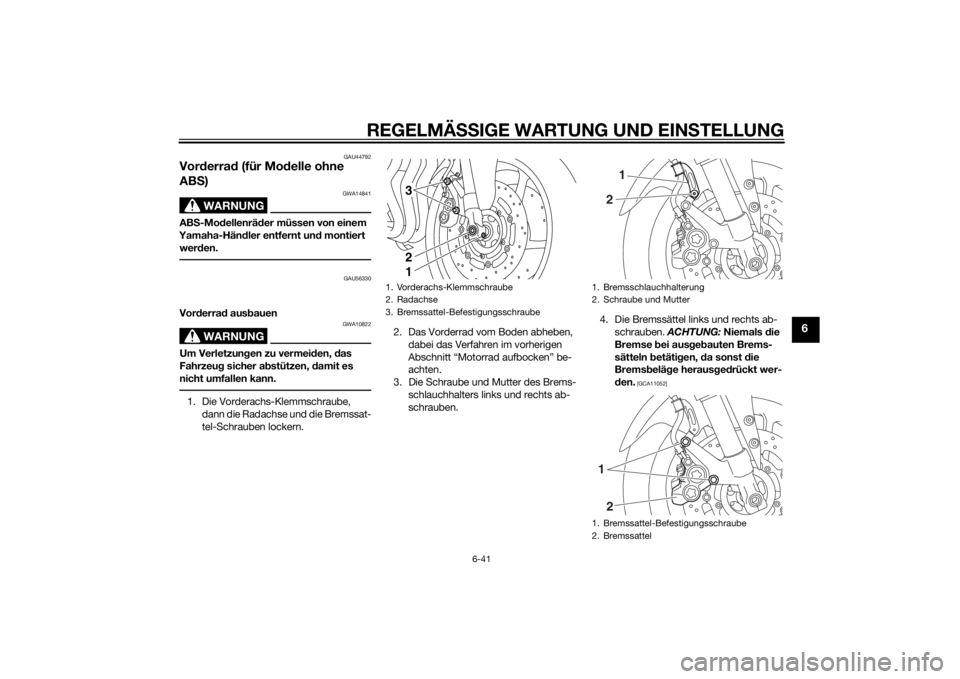

1. Vorderachs-Klemmschraube
2. Radachse
3. Bremssattel-Befestigungsschraube
3
2
1
1. Bremsschlauchhalterung
2. Schraube und Mutter
1. Bremssattel-Befestigungsschraube
2. Bremssattel
1
2
1
2
U2SHG1G0.book Page 41 Monday, July 7, 2014 2:21 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-42
6
5. Die Radachse herausziehen und dann
das Rad herausnehmen.
Vor derra d ein bauen
1. Das Rad zwischen die Gabelholme heben.
2. Die Radachse durchstecken.
3. Das Vorderrad absenken, so dass es Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
4. Die Bremssättel festschrauben.HINWEISVor dem Montieren der Bremssättel auf die
Bremsscheiben, sicherstellen, dass zwi-
schen den Bremsbelägen ein genügend
großer Spalt für die Bremsscheiben vor-
handen ist.5. Die Bremsschlauchhalter festschrau- ben.
6. Die Bremssattel-Befestigungsschrau-
ben und die Bremsschlauchhalter-
Schrauben vorschriftsmäßig festzie-
hen. 7. Die Radachse und dann die Achs-
Klemmschraube vorschriftsmäßig
festziehen.
8. Die Teleskopgabel mehrmals einfe- dern, um deren Funktion zu prüfen.
GAU44802
Hinterra d (für Mo delle ohne AB S)
WARNUNG
GWA14841
AB S-Mo dellenrä der müssen von einem
Yamaha-Hän dler entfernt un d montiert
wer den.
GAU56701
Hinterra d aus bauen
WARNUNG
GWA10822
Um Verletzun gen zu vermei den, das
Fahrzeu g sicher a bstützen, damit es
nicht umfallen kann.1. Die Achsmutter lösen.
Anzu gsmomente:
Bremssattel-Befestigungsschraube: 40 Nm (4.0 m·kgf, 29 ft·lbf)
Bremsschlauchhalter-Schraube:
6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Anzu gsmomente:
Radachse:
65 Nm (6.5 m·kgf, 47 ft·lbf)
Vorderachs-Klemmschraube: 23 Nm (2.3 m·kgf, 17 ft·lbf)

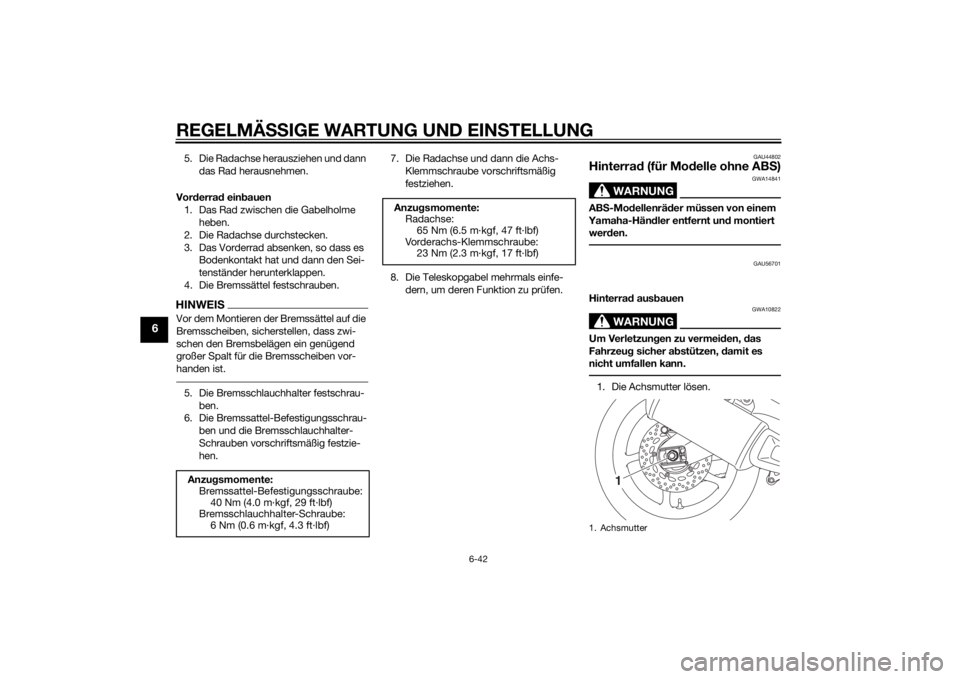

1. Achsmutter
1
U2SHG1G0.book Page 42 Monday, July 7, 2014 2:21 PM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-43
6
2. Das Hinterrad entsprechend dem Ver-
fahren auf Seite 6-40 anheben.
3. Die Achsmutter abschrauben.
4. Die Kontermuttern auf beiden Seiten der Schwinge vollständig lockern.
5. Die Kettenspanner-Einstellschrauben ganz in Richtung (a) drehen und das
Rad nach vorne drücken.
6. Die Antriebskette vom Kettenrad ab- nehmen.HINWEISFalls es schwierig ist die Antriebskette
abzunehmen, zuerst die Radachse
herausnehmen und dann das Rad ge-
nügend anheben, um die Antriebsket-
te vom Kettenrad entfernen zu kön-
nen. 
Die Antriebskette kann nicht zerlegt
werden.
7. Die Bremssattelhalterung festhalten
und dabei die Radachse herauszie-
hen; anschließend das Rad heraus-
nehmen. ACHTUNG: Wenn Rad un d
Bremsschei be aus geb aut sin d, auf
keinen Fall d ie Bremse betätigen,
d a sonst d ie Bremsbelä ge aneinan-
d er ged rückt wer den.
[GCA11073]
Hinterra d ein bauen
1. Rad und Bremssattelhalterung ein- bauen, indem die Radachse von links
eingesetzt wird.
HINWEISDie Nase an der Schwinge muss in die
Nut in der Bremssattelhalterung ein-
greifen.
 Sicherstellen, dass vor dem Einbau
des Rades zwischen den Bremsbelä-
gen genügend Platz vorhanden ist.2. Die Antriebskette auf das Kettenrad
einbauen.
3. Die Achsmutter montieren.
4. Das Hinterrad absenken, so dass es
Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
5. Den Durchhang der Antriebskette ein- stellen. (Siehe Seite 6-26.)
6. Die Achsmutter und dann die Konter-
muttern vorschriftsmäßig anziehen.

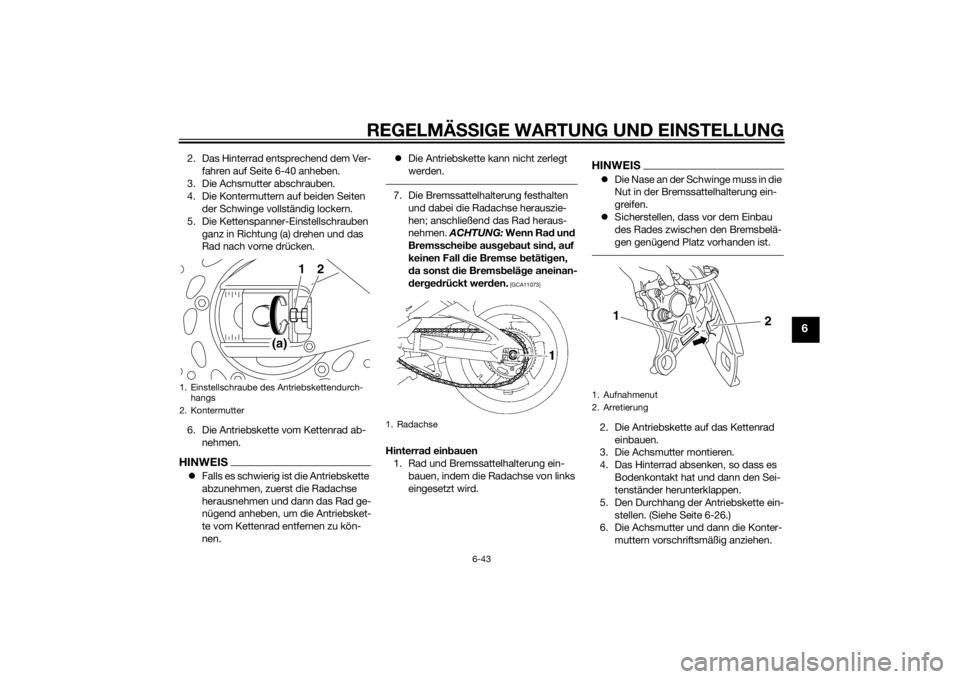

1. Einstellschraube des Antriebskettendurch-hangs
2. Kontermutter
2
(a)
1
1. Radachse
1. Aufnahmenut
2. Arretierung
1
2
U2SHG1G0.book Page 43 Monday, July 7, 2014 2:21 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-44
6
GAU25872
FehlersucheObwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15142
Bei Ü berprüfun g d es Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer o der Funken-
quellen in d er Nähe befin den, einschließ- lich Zün
dflammen für Warmwasser be-
reiter od er Öfen. Benzin o der
Benzin dämpfe können sich leicht ent-
zün den o der explo dieren un d d ad urch
schwere Au genverletzun gen o der Be-
schä dig un gen verursachen.
Anzu gsmomente:
Achsmutter:
150 Nm (15 m·kgf, 108 ft·lbf)
Kontermutter: 16 Nm (1.6 m·kgf, 12 ft·lbf)
U2SHG1G0.book Page 44 Monday, July 7, 2014 2:21 PM

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-45
6

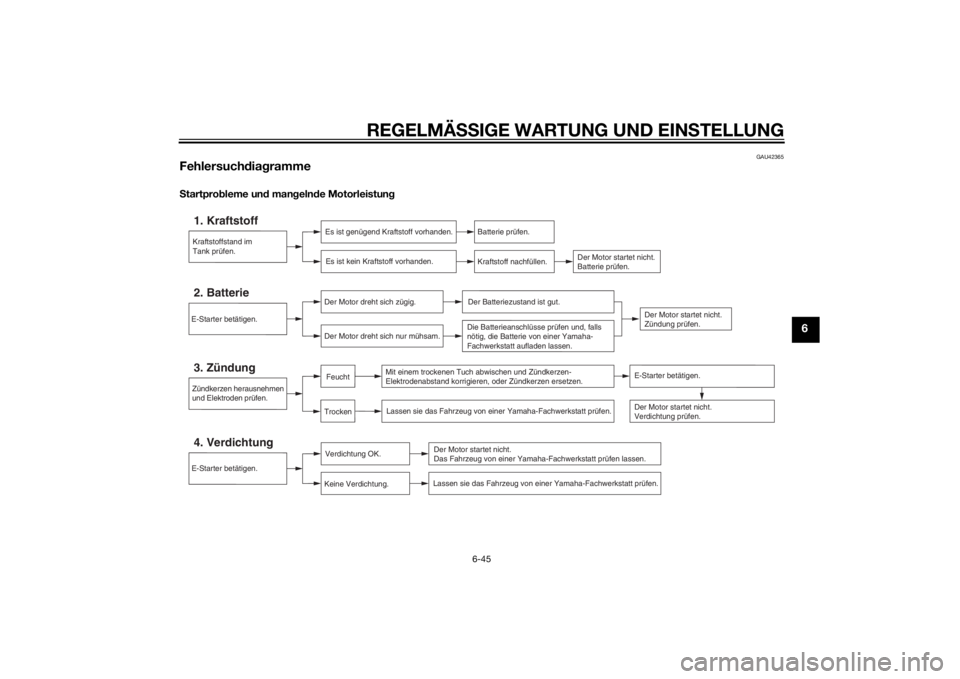

GAU42365
Fehlersuchdia grammeS tartpro bleme un d man geln de Motorleistun g
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Batterie prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Batterie prüfen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.4. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Der Motor startet nicht.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen lassen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen. Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht.
Zündung prüfen.
E-Starter betätigen.2. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Die Batterieanschlüsse prüfen und, falls
nötig, die Batterie von einer Yamaha-
Fachwerkstatt aufladen lassen.
TrockenFeucht
E-Starter betätigen.
U2SHG1G0.book Page 45 Monday, July 7, 2014 2:21 PM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-46
6

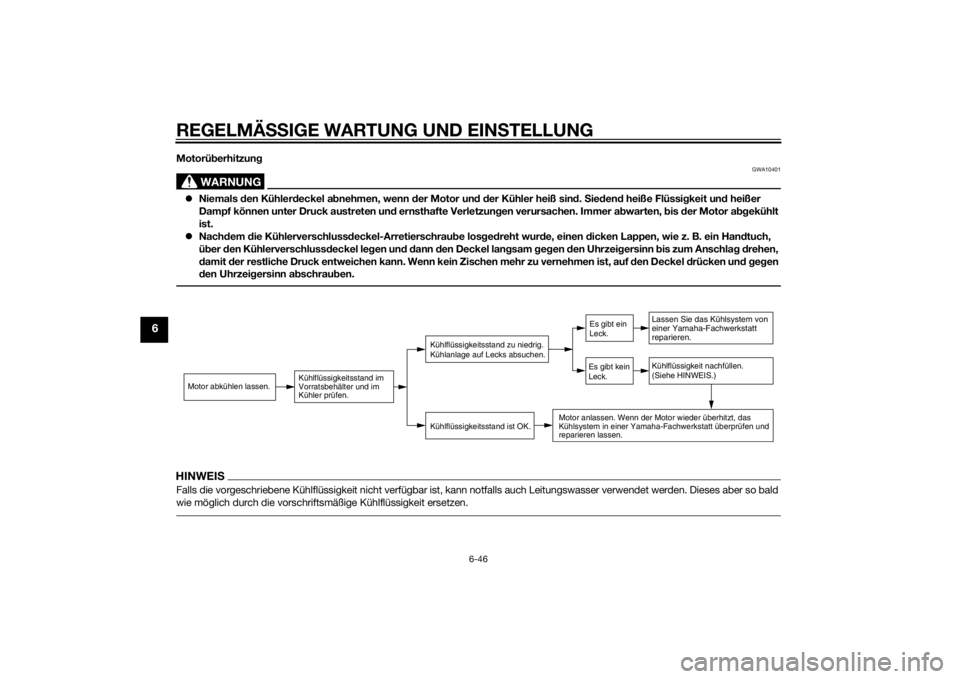

Motorü berhitzung
WARNUNG
GWA10401
 Niemals den Kühler deckel a bnehmen, wenn d er Motor und d er Kühler heiß sin d. S ieden d heiße Flüssi gkeit un d heißer
Dampf können unter Druck austreten un d ernsthafte Verletzun gen verursachen. Immer a bwarten, bis der Motor abgekühlt
ist.
 Nach dem die Kühlerverschluss deckel-Arretierschrau be los ged reht wur de, einen dicken Lappen, wie z. B. ein Han dtuch,
ü b er den Kühlerverschlussd eckel legen un d d ann den Deckel lan gsam geg en den Uhrzei gersinn bis zum Anschla g d rehen,
d amit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu vernehmen ist, auf den Deckel d rücken und g eg en
d en

Uhrzei gersinn ab schrauben.
HINWEISFalls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald
wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.Motor abkühlen lassen.
Kühlflüssigkeitsstand im
Vorratsbehälter und im
Kühler prüfen.
Kühlflüssigkeitsstand ist OK. Kühlflüssigkeitsstand zu niedrig.
Kühlanlage auf Lecks absuchen.
Lassen Sie das Kühlsystem von
einer Yamaha-Fachwerkstatt
reparieren.Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor wieder überhitzt, das
Kühlsystem in einer Yamaha-Fachwerkstatt überprüfen und
reparieren lassen.
Es gibt ein
Leck.
Es gibt kein
Leck.
