COMMANDES ET INSTRUMENTS
3-26
3
FAU15151

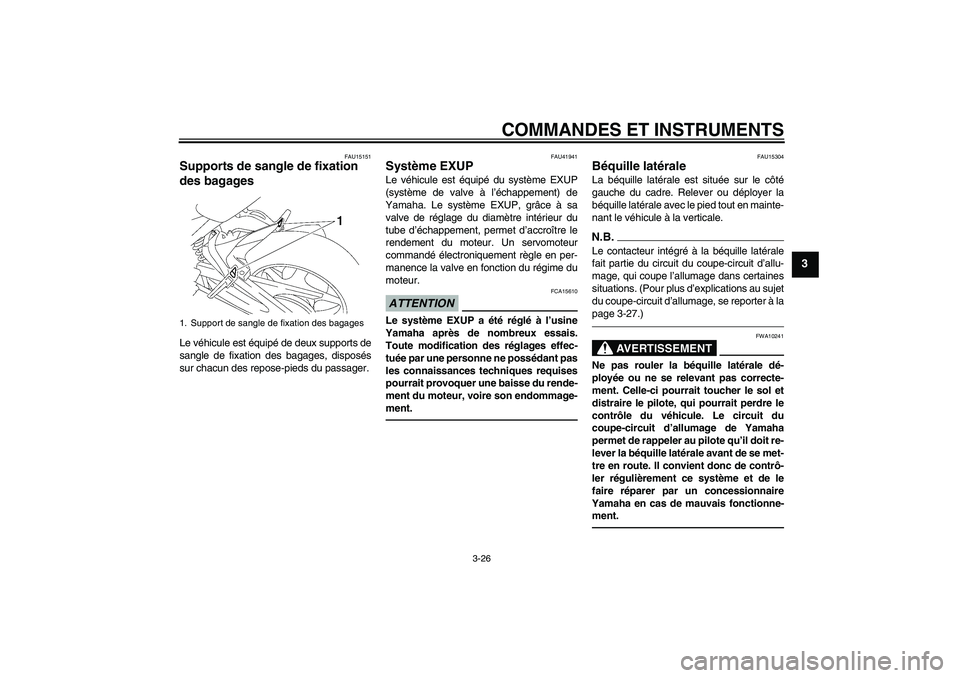

Supports de sangle de fixation
des bagages Le véhicule est équipé de deux supports de
sangle de fixation des bagages, disposés
sur chacun des repose-pieds du passager.
FAU41941
Système EXUP Le véhicule est équipé du système EXUP
(système de valve à l’échappement) de
Yamaha. Le système EXUP, grâce à sa
valve de réglage du diamètre intérieur du
tube d’échappement, permet d’accroître le
rendement du moteur. Un servomoteur
commandé électroniquement règle en per-
manence la valve en fonction du régime du
moteur.ATTENTION
FCA15610
Le système EXUP a été réglé à l’usine
Yamaha après de nombreux essais.
Toute modification des réglages effec-
tuée par une personne ne possédant pas
les connaissances techniques requises
pourrait provoquer une baisse du rende-
ment du moteur, voire son endommage-
ment.
FAU15304
Béquille latérale La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en mainte-
nant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Pour plus d’explications au sujet
du coupe-circuit d’allumage, se reporter à la
page 3-27.)
AVERTISSEMENT
FWA10241
Ne pas rouler la béquille latérale dé-
ployée ou ne se relevant pas correcte-
ment. Celle-ci pourrait toucher le sol et
distraire le pilote, qui pourrait perdre le
contrôle du véhicule. Le circuit du
coupe-circuit d’allumage de Yamaha
permet de rappeler au pilote qu’il doit re-
lever la béquille latérale avant de se met-
tre en route. Il convient donc de contrô-
ler régulièrement ce système et de le
faire réparer par un concessionnaire
Yamaha en cas de mauvais fonctionne-
ment.
1. Support de sangle de fixation des bagages
U1CAF0F0.book Page 26 Wednesday, September 8, 2010 11:53 AM

COMMANDES ET INSTRUMENTS
3-27
3
FAU44902

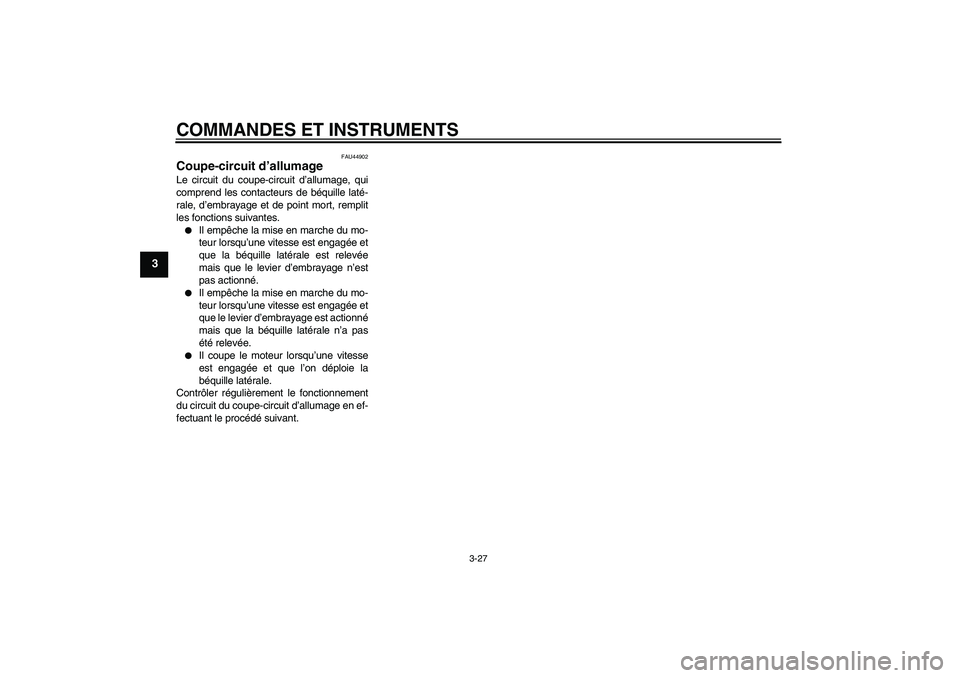

Coupe-circuit d’allumage Le circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale, d’embrayage et de point mort, remplit
les fonctions suivantes.

Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que la béquille latérale est relevée
mais que le levier d’embrayage n’est
pas actionné.


Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que le levier d’embrayage est actionné
mais que la béquille latérale n’a pas
été relevée.


Il coupe le moteur lorsqu’une vitesse
est engagée et que l’on déploie la
béquille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en ef-
fectuant le procédé suivant.
U1CAF0F0.book Page 27 Wednesday, September 8, 2010 11:53 AM

COMMANDES ET INSTRUMENTS
3-28
3

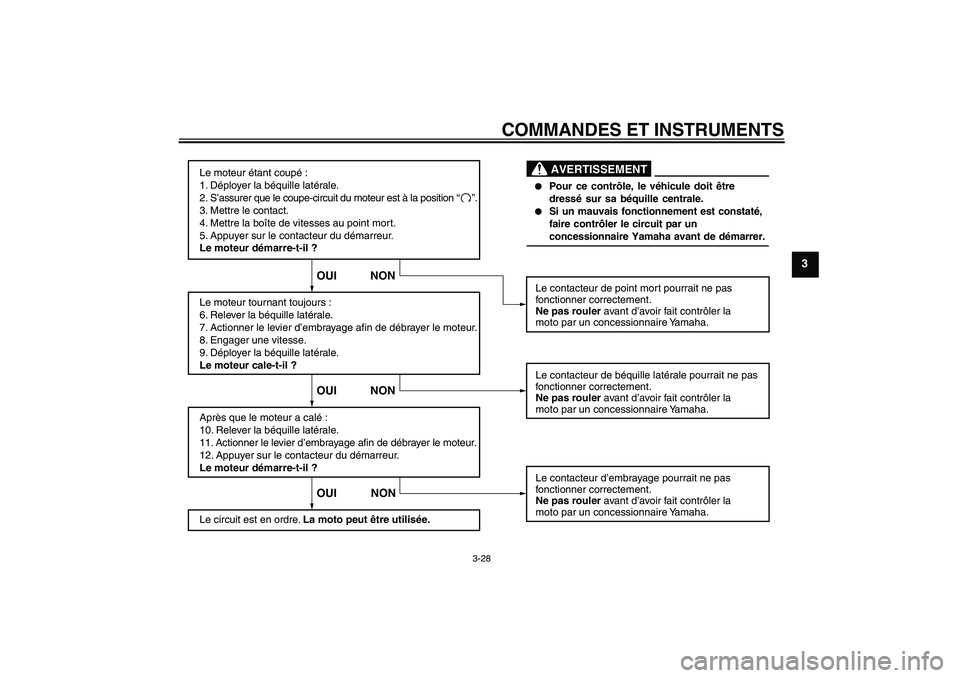

Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est à la position
3. Mettre le contact.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer le moteur.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer le moteur.
12. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le circuit est en ordre. La moto peut être utilisée.Le contacteur de point mort pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
OUI NON OUI NON OUI NON
AVERTISSEMENT


Pour ce contrôle, le véhicule doit être
dressé sur sa béquille centrale.


Si un mauvais fonctionnement est constaté,
faire contrôler le circuit par un
concessionnaire Yamaha avant de démarrer.
“”.
U1CAF0F0.book Page 28 Wednesday, September 8, 2010 11:53 AM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-1
4

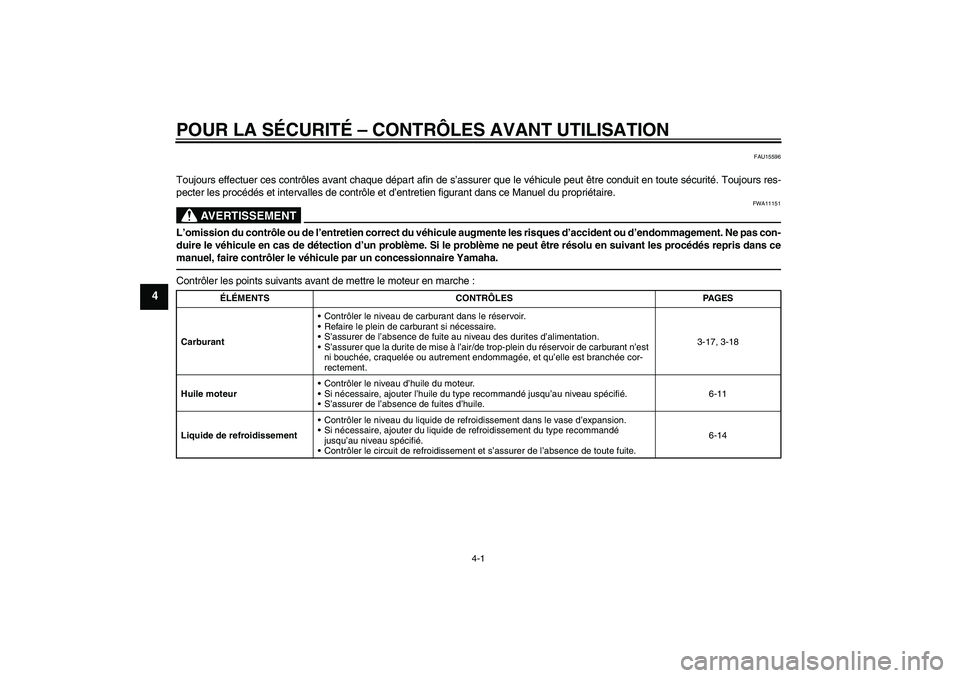

FAU15596
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11151
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas con-
duire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans ce
manuel, faire contrôler le véhicule par un concessionnaire Yamaha.Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
CarburantContrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au niveau des durites d’alimentation.
S’assurer que la durite de mise à l’air/de trop-plein du réservoir de carburant n’est
ni bouchée, craquelée ou autrement endommagée, et qu’elle est branchée cor-
rectement.3-17, 3-18
Huile moteurContrôler le niveau d’huile du moteur.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile.6-11
Liquide de refroidissementContrôler le niveau du liquide de refroidissement dans le vase d’expansion.
Si nécessaire, ajouter du liquide de refroidissement du type recommandé
jusqu’au niveau spécifié.
Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite.6-14
U1CAF0F0.book Page 1 Wednesday, September 8, 2010 11:53 AM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-2
4

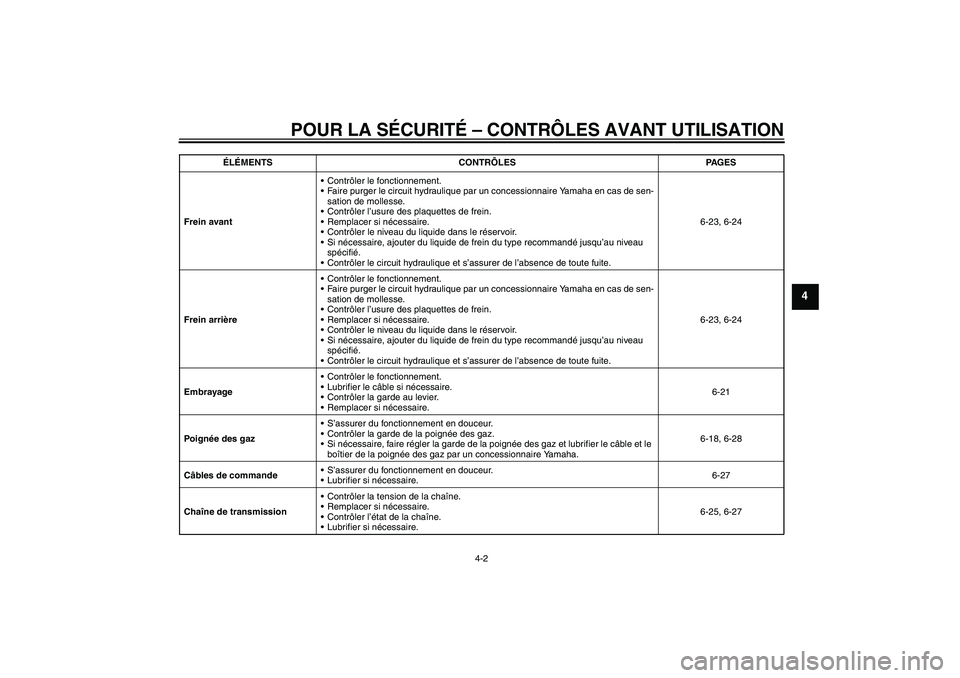

Frein avantContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-23, 6-24
Frein arrièreContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-23, 6-24
EmbrayageContrôler le fonctionnement.
Lubrifier le câble si nécessaire.
Contrôler la garde au levier.
Remplacer si nécessaire.6-21
Po i gnée des gazS’assurer du fonctionnement en douceur.
Contrôler la garde de la poignée des gaz.
Si nécessaire, faire régler la garde de la poignée des gaz et lubrifier le câble et le
boîtier de la poignée des gaz par un concessionnaire Yamaha.6-18, 6-28
Câbles de commandeS’assurer du fonctionnement en douceur.
Lubrifier si nécessaire.6-27
Chaîne de transmissionContrôler la tension de la chaîne.
Remplacer si nécessaire.
Contrôler l’état de la chaîne.
Lubrifier si nécessaire.6-25, 6-27 ÉLÉMENTS CONTRÔLES PAGES
U1CAF0F0.book Page 2 Wednesday, September 8, 2010 11:53 AM

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-3
4

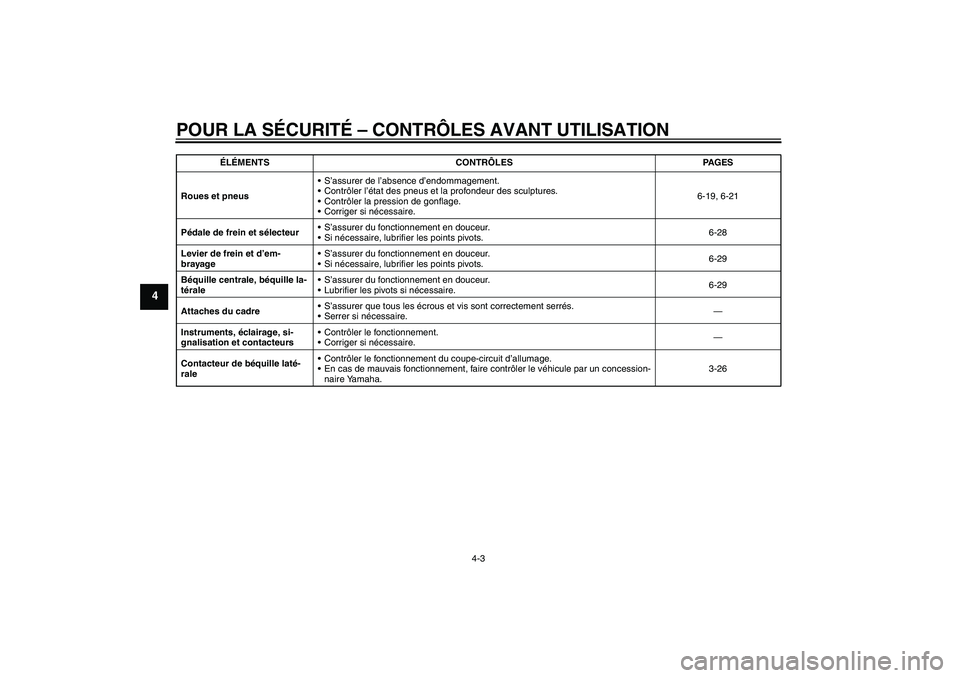

Roues et pneusS’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-19, 6-21
Pédale de frein et sélecteurS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-28
Levier de frein et d’em-
brayageS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-29
Béquille centrale, béquille la-
téraleS’assurer du fonctionnement en douceur.
Lubrifier les pivots si nécessaire.6-29
Attaches du cadreS’assurer que tous les écrous et vis sont correctement serrés.
Serrer si nécessaire.—
Instruments, éclairage, si-
gnalisation et contacteursContrôler le fonctionnement.
Corriger si nécessaire.—
Contacteur de béquille laté-
rale Contrôler le fonctionnement du coupe-circuit d’allumage.
En cas de mauvais fonctionnement, faire contrôler le véhicule par un concession-
naire Yamaha.3-26 ÉLÉMENTS CONTRÔLES PAGES
U1CAF0F0.book Page 3 Wednesday, September 8, 2010 11:53 AM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
5

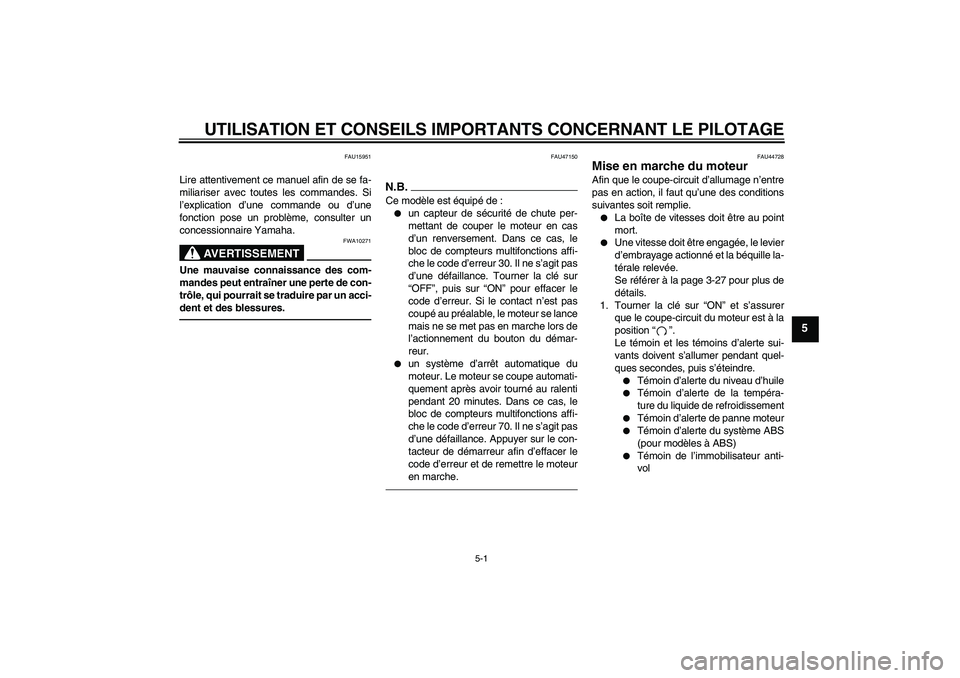

FAU15951
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10271
Une mauvaise connaissance des com-
mandes peut entraîner une perte de con-
trôle, qui pourrait se traduire par un acci-
dent et des blessures.
FAU47150
N.B.Ce modèle est équipé de :

un capteur de sécurité de chute per-
mettant de couper le moteur en cas
d’un renversement. Dans ce cas, le
bloc de compteurs multifonctions affi-
che le code d’erreur 30. Il ne s’agit pas
d’une défaillance. Tourner la clé sur
“OFF”, puis sur “ON” pour effacer le
code d’erreur. Si le contact n’est pas
coupé au préalable, le moteur se lance
mais ne se met pas en marche lors de
l’actionnement du bouton du démar-
reur.


un système d’arrêt automatique du
moteur. Le moteur se coupe automati-
quement après avoir tourné au ralenti
pendant 20 minutes. Dans ce cas, le
bloc de compteurs multifonctions affi-
che le code d’erreur 70. Il ne s’agit pas
d’une défaillance. Appuyer sur le con-
tacteur de démarreur afin d’effacer le
code d’erreur et de remettre le moteur
en marche.
FAU44728
Mise en marche du moteur Afin que le coupe-circuit d’allumage n’entre
pas en action, il faut qu’une des conditions
suivantes soit remplie.

La boîte de vitesses doit être au point
mort.


Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille la-
térale relevée.
Se référer à la page 3-27 pour plus de
détails.
1. Tourner la clé sur “ON” et s’assurer
que le coupe-circuit du moteur est à la
position“”.
Le témoin et les témoins d’alerte sui-
vants doivent s’allumer pendant quel-
ques secondes, puis s’éteindre.

Témoin d’alerte du niveau d’huile


Témoin d’alerte de la tempéra-
ture du liquide de refroidissement


Témoin d’alerte de panne moteur


Témoin d’alerte du système ABS
(pour modèles à ABS)


Témoin de l’immobilisateur anti-
vol
U1CAF0F0.book Page 1 Wednesday, September 8, 2010 11:53 AM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
5

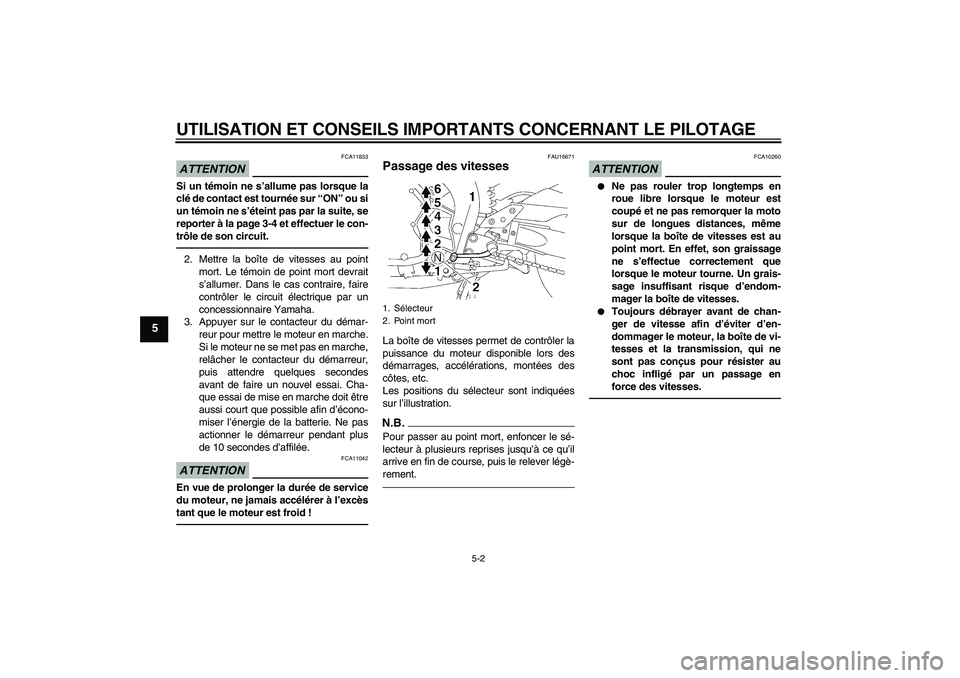

ATTENTION
FCA11833
Si un témoin ne s’allume pas lorsque la
clé de contact est tournée sur “ON” ou si
un témoin ne s’éteint pas par la suite, se
reporter à la page 3-4 et effectuer le con-
trôle de son circuit.2. Mettre la boîte de vitesses au point
mort. Le témoin de point mort devrait
s’allumer. Dans le cas contraire, faire
contrôler le circuit électrique par un
concessionnaire Yamaha.
3. Appuyer sur le contacteur du démar-
reur pour mettre le moteur en marche.
Si le moteur ne se met pas en marche,
relâcher le contacteur du démarreur,
puis attendre quelques secondes
avant de faire un nouvel essai. Cha-
que essai de mise en marche doit être
aussi court que possible afin d’écono-
miser l’énergie de la batterie. Ne pas
actionner le démarreur pendant plus
de 10 secondes d’affilée.ATTENTION
FCA11042
En vue de prolonger la durée de service
du moteur, ne jamais accélérer à l’excès
tant que le moteur est froid !
FAU16671
Passage des vitesses La boîte de vitesses permet de contrôler la
puissance du moteur disponible lors des
démarrages, accélérations, montées des
côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.N.B.Pour passer au point mort, enfoncer le sé-
lecteur à plusieurs reprises jusqu’à ce qu’il
arrive en fin de course, puis le relever légè-
rement.
ATTENTION
FCA10260


Ne pas rouler trop longtemps en
roue libre lorsque le moteur est
coupé et ne pas remorquer la moto
sur de longues distances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d’endom-
mager la boîte de vitesses.


Toujours débrayer avant de chan-
ger de vitesse afin d’éviter d’en-
dommager le moteur, la boîte de vi-
tesses et la transmission, qui ne
sont pas conçus pour résister au
choc infligé par un passage en
force des vitesses.
1. Sélecteur
2. Point mort
U1CAF0F0.book Page 2 Wednesday, September 8, 2010 11:53 AM
