2011 YAMAHA FZ1 S Instructieboekje (in Dutch)

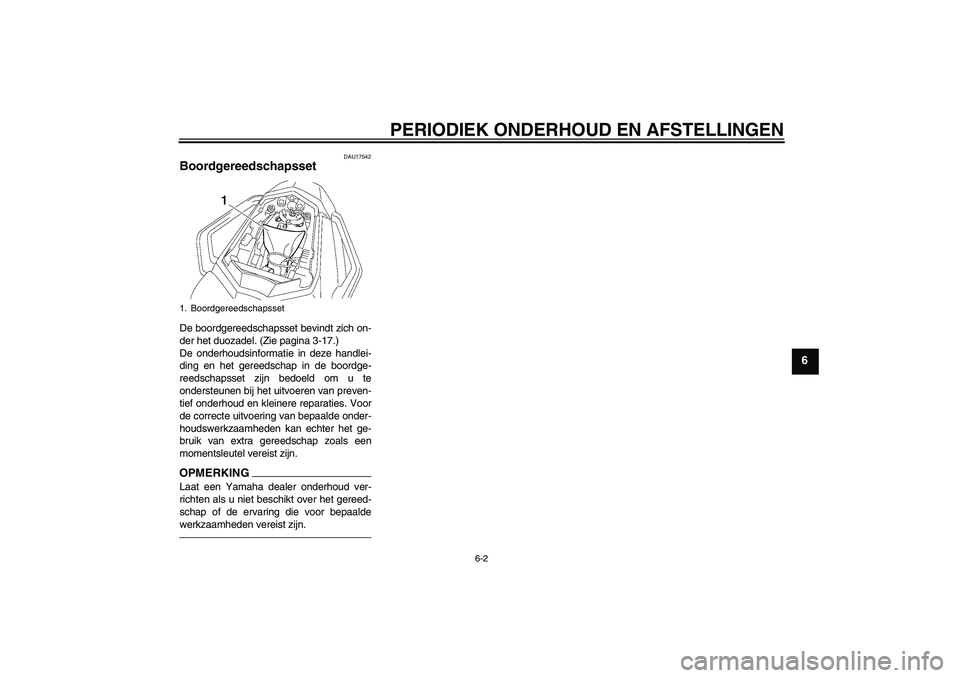

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-2
6
DAU17542
Boordgereedschapsset De boordgereedschapsset bevindt zich on-
der het duozadel. (Zie pagina 3-17.)
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van preven-
tief onderhoud en kleinere reparaties. Voor
de correcte uitvoering van bepaalde onder-
houdswerkzaamheden kan echter het ge-
bruik van extra gereedschap zoals een
momentsleutel vereist zijn.OPMERKINGLaat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het gereed-
schap of de ervaring die voor bepaalde
werkzaamheden vereist zijn.1. Boordgereedschapsset
U1CAD0D0.book Page 2 Thursday, September 9, 2010 5:12 PM

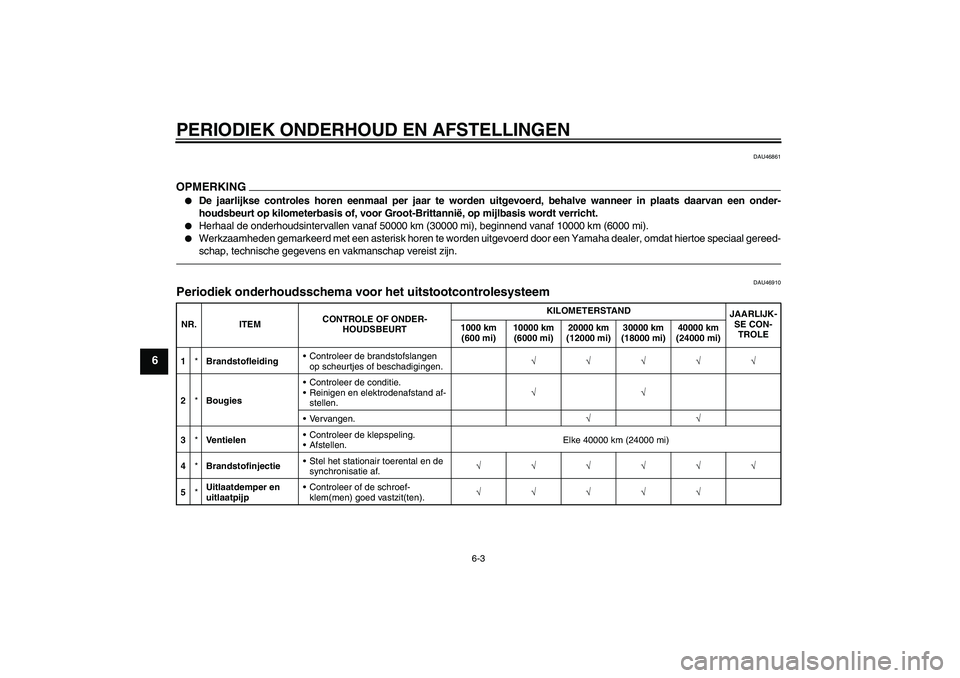

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-3
6
DAU46861
OPMERKING

De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een onder-
houdsbeurt op kilometerbasis of, voor Groot-Brittannië, op mijlbasis wordt verricht.


Herhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).


Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een Yamaha dealer, omdat hiertoe speciaal gereed-
schap, technische gegevens en vakmanschap vereist zijn.
DAU46910
Periodiek onderhoudsschema voor het uitstootcontrolesysteem NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*BrandstofleidingControleer de brandstofslangen
op scheurtjes of beschadigingen.√√√√√
2*BougiesControleer de conditie.
Reinigen en elektrodenafstand af-
stellen.√√
Vervangen.√√
3*Ve n tie l e nControleer de klepspeling.
Afstellen.Elke 40000 km (24000 mi)
4*BrandstofinjectieStel het stationair toerental en de
synchronisatie af.√√√√√√
5*Uitlaatdemper en
uitlaatpijpControleer of de schroef-
klem(men) goed vastzit(ten).√√√√√
U1CAD0D0.book Page 3 Thursday, September 9, 2010 5:12 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-4
6
6*LuchtinlaatsysteemControleer de luchtafsluitklep, de
membraanklep en de slang op be-
schadiging.
Vervang indien nodig het volledi-
ge luchtinlaatsysteem.√√√√√ NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1CAD0D0.book Page 4 Thursday, September 9, 2010 5:12 PM

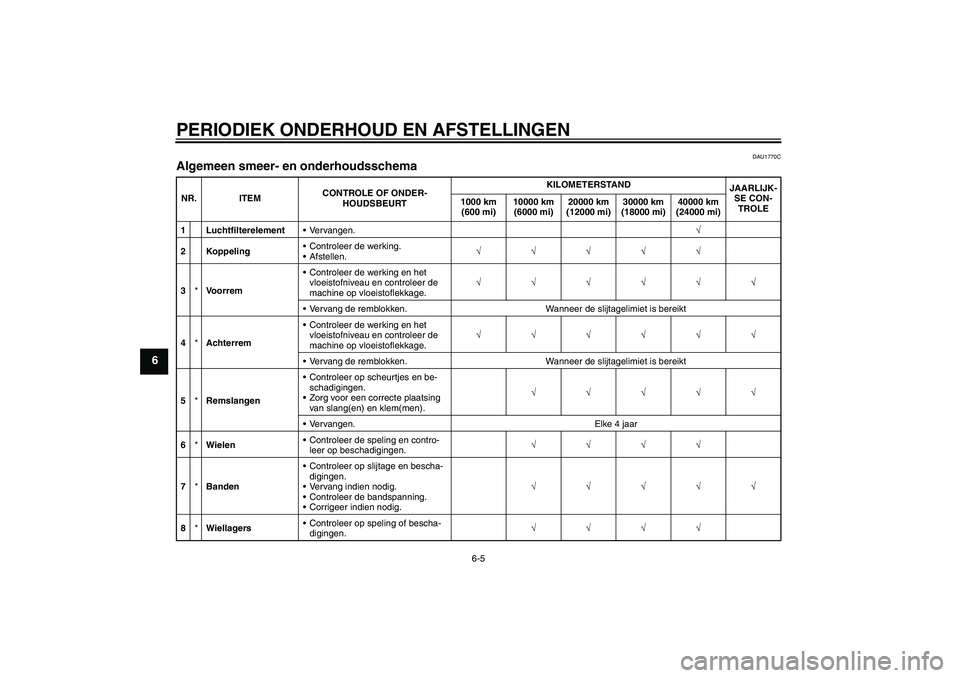

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-5
6
DAU1770C
Algemeen smeer- en onderhoudsschema NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1 LuchtfilterelementVervangen.√
2 KoppelingControleer de werking.
Afstellen.√√√√√
3*VoorremControleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage.√√√√√√
Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
4*AchterremControleer de werking en het
vloeistofniveau en controleer de
machine op vloeistoflekkage.√√√√√√
Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
5*RemslangenControleer op scheurtjes en be-
schadigingen.
Zorg voor een correcte plaatsing
van slang(en) en klem(men).√√√√√
Vervangen. Elke 4 jaar
6*WielenControleer de speling en contro-
leer op beschadigingen.√√√√
7*BandenControleer op slijtage en bescha-
digingen.
Vervang indien nodig.
Controleer de bandspanning.
Corrigeer indien nodig.√√√√√
8*WiellagersControleer op speling of bescha-
digingen.√√√√
U1CAD0D0.book Page 5 Thursday, September 9, 2010 5:12 PM

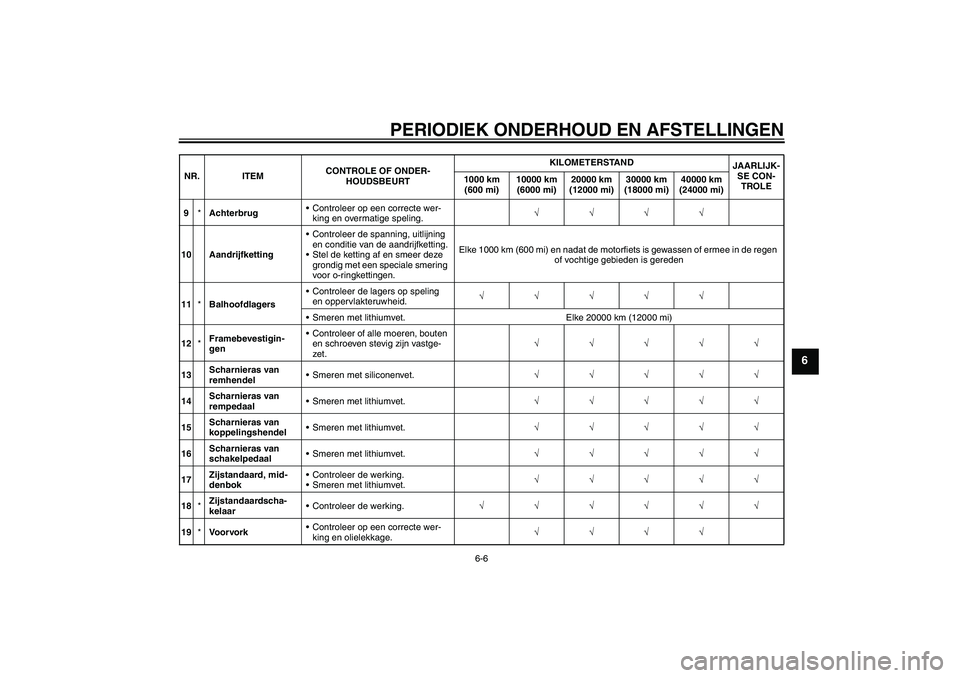

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-6
6
9*AchterbrugControleer op een correcte wer-
king en overmatige speling.√√√√
10 AandrijfkettingControleer de spanning, uitlijning
en conditie van de aandrijfketting.
Stel de ketting af en smeer deze
grondig met een speciale smering
voor o-ringkettingen.Elke 1000 km (600 mi) en nadat de motorfiets is gewassen of ermee in de regen
of vochtige gebieden is gereden
11*BalhoofdlagersControleer de lagers op speling
en oppervlakteruwheid.√√√√√
Smeren met lithiumvet. Elke 20000 km (12000 mi)
12*Framebevestigin-
genControleer of alle moeren, bouten
en schroeven stevig zijn vastge-
zet.√√√√√
13Scharnieras van
remhendelSmeren met siliconenvet.√√√√√
14Scharnieras van
rempedaalSmeren met lithiumvet.√√√√√
15Scharnieras van
koppelingshendelSmeren met lithiumvet.√√√√√
16Scharnieras van
schakelpedaalSmeren met lithiumvet.√√√√√
17Zijstandaard, mid-
denbokControleer de werking.
Smeren met lithiumvet.√√√√√
18*Zijstandaardscha-
kelaarControleer de werking.√√√√√√
19*Vo o r v o r kControleer op een correcte wer-
king en olielekkage.√√√√ NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1CAD0D0.book Page 6 Thursday, September 9, 2010 5:12 PM

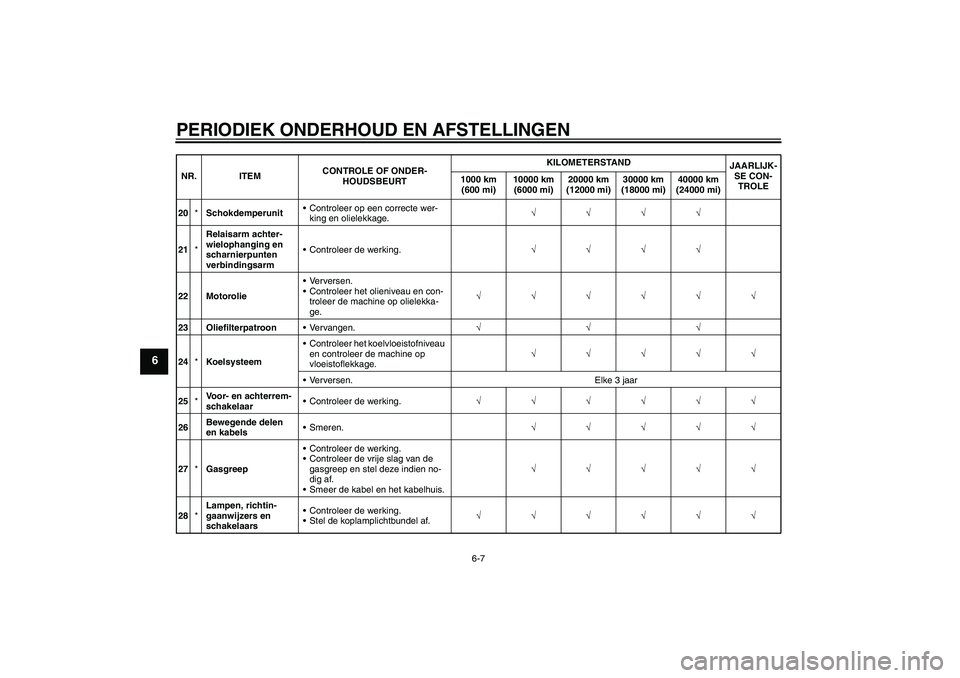

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-7
6
20*SchokdemperunitControleer op een correcte wer-
king en olielekkage.√√√√
21*Relaisarm achter-
wielophanging en
scharnierpunten
verbindingsarmControleer de werking.√√√√
22 MotorolieVerversen.
Controleer het olieniveau en con-
troleer de machine op olielekka-
ge.√√√√√√
23 OliefilterpatroonVervangen.√√√
24*KoelsysteemControleer het koelvloeistofniveau
en controleer de machine op
vloeistoflekkage.√√√√√
Verversen. Elke 3 jaar
25*Voor- en achterrem-
schakelaarControleer de werking.√√√√√√
26Bewegende delen
en kabelsSmeren.√√√√√
27*GasgreepControleer de werking.
Controleer de vrije slag van de
gasgreep en stel deze indien no-
dig af.
Smeer de kabel en het kabelhuis.√√√√√
28*Lampen, richtin-
gaanwijzers en
schakelaarsControleer de werking.
Stel de koplamplichtbundel af.√√√√√√ NR. ITEMCONTROLE OF ONDER-
HOUDSBEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U1CAD0D0.book Page 7 Thursday, September 9, 2010 5:12 PM

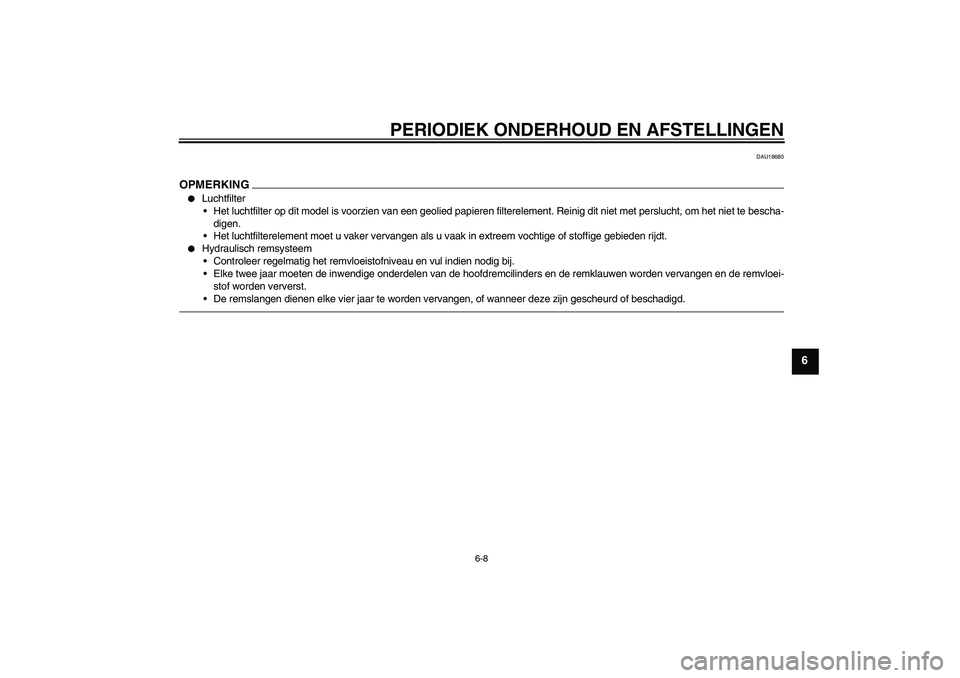

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-8
6
DAU18680
OPMERKING

Luchtfilter
Het luchtfilter op dit model is voorzien van een geolied papieren filterelement. Reinig dit niet met perslucht, om het niet te bescha-
digen.
Het luchtfilterelement moet u vaker vervangen als u vaak in extreem vochtige of stoffige gebieden rijdt.


Hydraulisch remsysteem
Controleer regelmatig het remvloeistofniveau en vul indien nodig bij.
Elke twee jaar moeten de inwendige onderdelen van de hoofdremcilinders en de remklauwen worden vervangen en de remvloei-
stof worden ververst.
De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn gescheurd of beschadigd.
U1CAD0D0.book Page 8 Thursday, September 9, 2010 5:12 PM

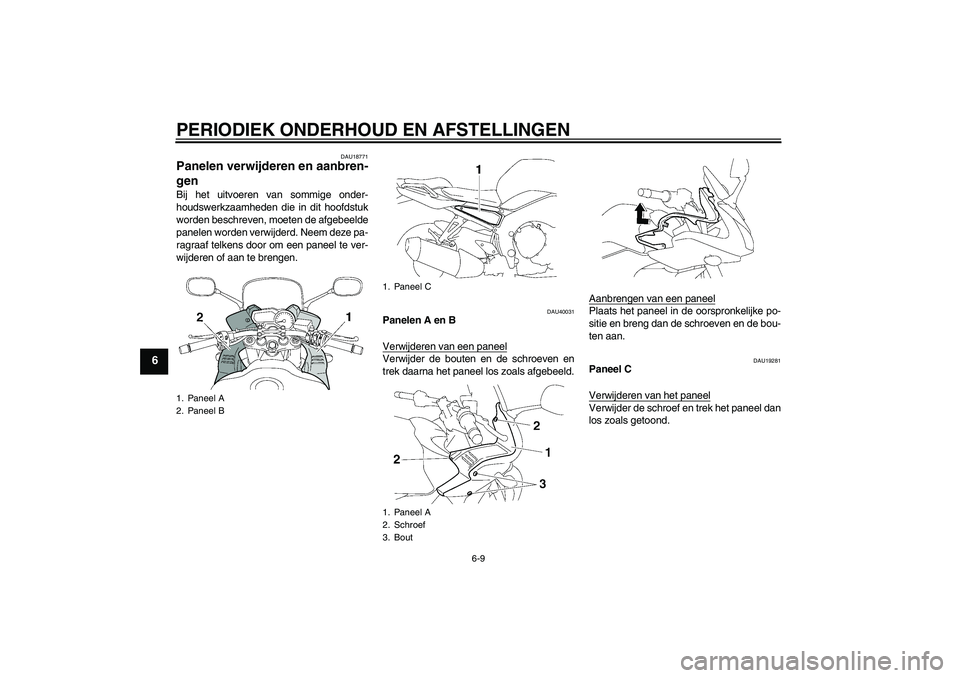

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-9
6
DAU18771
Panelen verwijderen en aanbren-
gen Bij het uitvoeren van sommige onder-
houdswerkzaamheden die in dit hoofdstuk
worden beschreven, moeten de afgebeelde
panelen worden verwijderd. Neem deze pa-
ragraaf telkens door om een paneel te ver-
wijderen of aan te brengen.
DAU40031
Panelen A en B
Verwijderen van een paneelVerwijder de bouten en de schroeven en
trek daarna het paneel los zoals afgebeeld.Aanbrengen van een paneel
Plaats het paneel in de oorspronkelijke po-
sitie en breng dan de schroeven en de bou-
ten aan.
DAU19281
Paneel C
Verwijderen van het paneelVerwijder de schroef en trek het paneel dan
los zoals getoond.
1. Paneel A
2. Paneel B
1. Paneel C
1. Paneel A
2. Schroef
3. Bout
