2011 YAMAHA FZ1 S Instructieboekje (in Dutch)

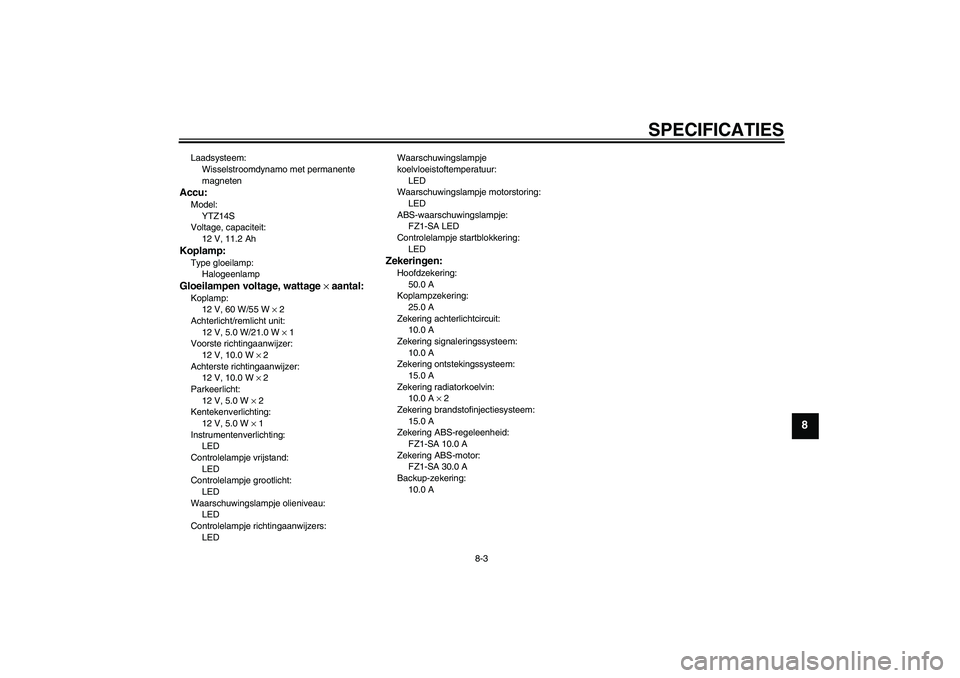

SPECIFICATIES
8-3
8
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
YTZ14S
Voltage, capaciteit:
12 V, 11.2 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 60 W/55 W × 2
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 1
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 2
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand:
LED
Controlelampje grootlicht:
LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
LEDWaarschuwingslampje
koelvloeistoftemperatuur:
LED
Waarschuwingslampje motorstoring:
LED
ABS-waarschuwingslampje:
FZ1-SA LED
Controlelampje startblokkering:
LED
Zekeringen:Hoofdzekering:
50.0 A
Koplampzekering:
25.0 A
Zekering achterlichtcircuit:
10.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
15.0 A
Zekering radiatorkoelvin:
10.0 A × 2
Zekering brandstofinjectiesysteem:
15.0 A
Zekering ABS-regeleenheid:
FZ1-SA 10.0 A
Zekering ABS-motor:
FZ1-SA 30.0 A
Backup-zekering:
10.0 A
U1CAD0D0.book Page 3 Thursday, September 9, 2010 5:12 PM

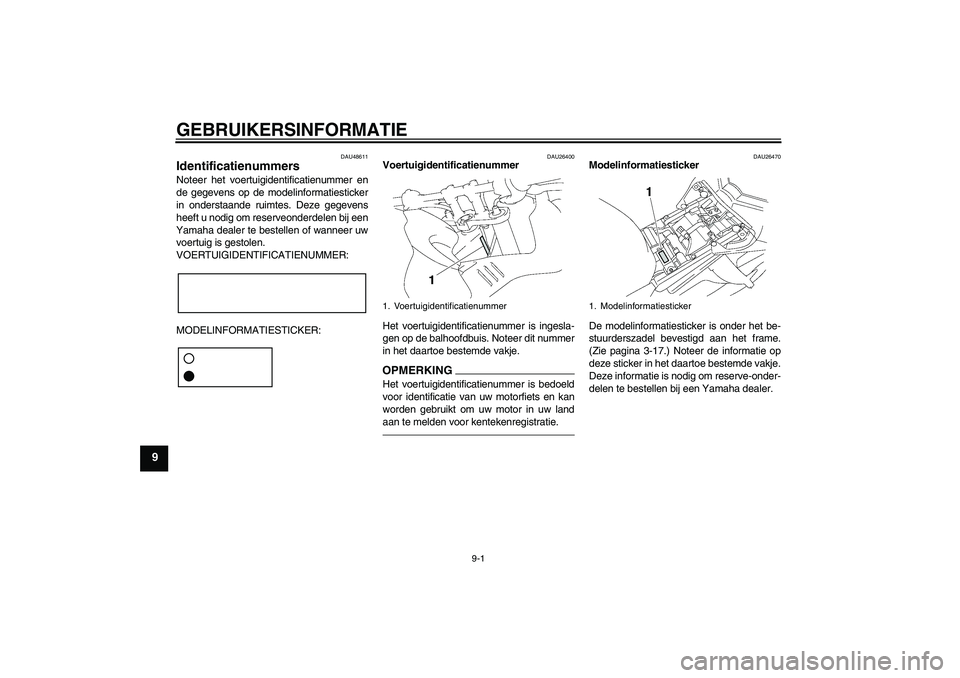

GEBRUIKERSINFORMATIE
9-1
9
DAU48611
Identificatienummers Noteer het voertuigidentificatienummer en
de gegevens op de modelinformatiesticker
in onderstaande ruimtes. Deze gegevens
heeft u nodig om reserveonderdelen bij een
Yamaha dealer te bestellen of wanneer uw
voertuig is gestolen.
VOERTUIGIDENTIFICATIENUMMER:
MODELINFORMATIESTICKER:
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU26470
Modelinformatiesticker
De modelinformatiesticker is onder het be-
stuurderszadel bevestigd aan het frame.
(Zie pagina 3-17.) Noteer de informatie op
deze sticker in het daartoe bestemde vakje.
Deze informatie is nodig om reserve-onder-
delen te bestellen bij een Yamaha dealer.
1. Voertuigidentificatienummer
1. Modelinformatiesticker
U1CAD0D0.book Page 1 Thursday, September 9, 2010 5:12 PM

INDEX
AAandrijfketting, reinigen en smeren ...... 6-27
ABS (voor modellen met ABS) ............. 3-14
ABS-waarschuwingslampje (voor
modellen met ABS) .............................. 3-6
Accu...................................................... 6-31
Antidiefstal-alarmsysteem (optie) ......... 3-11BBagageriembevestiging ........................ 3-23
Banden ................................................. 6-19
Bougies, controleren............................. 6-10
Brandstof .............................................. 3-15
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CClaxonschakelaar ................................. 3-12
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampjes richtingaanwijzers ........ 3-4
Controlelampje startblokkeersysteem .... 3-6DDimlichtschakelaar ............................... 3-12EEXUP-systeem ..................................... 3-23GGasgreep en gaskabel, controleren en
smeren ............................................... 6-28
Gereedschapsset ................................... 6-2
Gloeilamp kentekenverlichting,
vervangen........................................... 6-37
Gloeilamp remlicht/achterlicht,
vervangen........................................... 6-36Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-36
IIdentificatienummers ............................... 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren ............. 6-27
Klepspeling............................................ 6-18
Koelvloeistof .......................................... 6-14
Koplampgloeilamp, vervangen .............. 6-35
Koppelingshendel.................................. 3-12
Koppelingshendel, vrije slag
afstellen............................................... 6-21LLichtsignaalschakelaar .......................... 3-12
Luchtfilterelement, vervangen ............... 6-15MMatkleur, let op........................................ 7-1
Middenbok en zijstandaard,
controleren en smeren ........................ 6-29
Modelinformatiesticker ............................ 9-1
Motorolie en oliefilterpatroon ................. 6-11
Multifunctionele meter ............................. 3-7NNoodstopschakelaar ............................. 3-12OOnderhoud, uitstootcontrolesysteem ...... 6-3
Opbergcompartiment ............................ 3-19PPanelen, verwijderen en aanbrengen ..... 6-9
Parkeerlichtgloeilamp, vervangen ......... 6-37
Parkeren..................................................5-4
Plaats van de onderdelen ....................... 2-1
Problemen oplossen .............................6-41
RRem- en koppelingshendels,
controleren en smeren........................ 6-29
Rem- en schakelpedalen, controleren
en smeren........................................... 6-28
Remhendel ........................................... 3-13
Remlichtschakelaars (voor modellen
met ABS) ............................................ 6-23
Remlichtschakelaars (voor modellen
zonder ABS) ....................................... 6-23
Rempedaal ........................................... 3-13
Remvloeistofniveau, controleren .......... 6-24
Remvloeistof, verversen ....................... 6-25
Richtingaanwijzerschakelaar ................ 3-12SSchakelaar alarmverlichting.................. 3-12
Schakelen ............................................... 5-2
Schakelpedaal ...................................... 3-13
Schokdemperunit, afstellen .................. 3-21
Smering en onderhoud, periodiek........... 6-5
Spanning aandrijfketting ....................... 6-26
Specificaties............................................ 8-1
Stalling .................................................... 7-3
Startblokkeersysteem ............................. 3-1
Starten van de motor .............................. 5-1
Startknop .............................................. 3-12
Startspersysteem .................................. 3-24
Stationair toerental................................ 6-17
Storingzoekschema’s............................ 6-42
Stuurschakelaars .................................. 3-11
Stuursysteem, controleren .................... 6-31TTankbeluchtingsslang/overloopslang.... 3-16
Tankdop ................................................ 3-14
U1CAD0D0.book Page 1 Thursday, September 9, 2010 5:12 PM

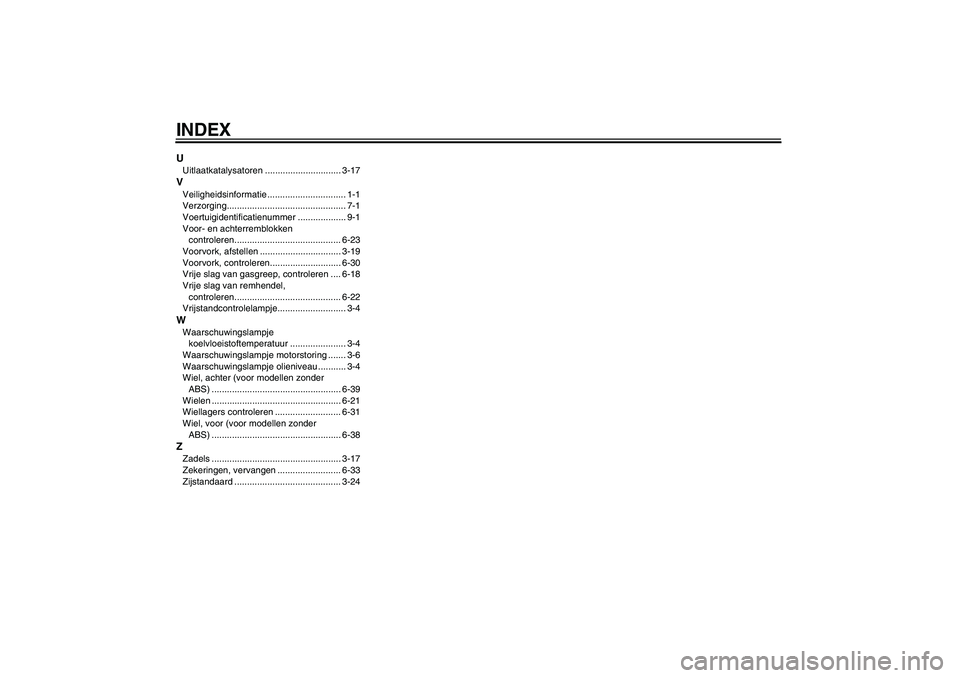

INDEXUUitlaatkatalysatoren .............................. 3-17VVeiligheidsinformatie ............................... 1-1
Verzorging............................................... 7-1
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken
controleren.......................................... 6-23
Voorvork, afstellen ................................ 3-19
Voorvork, controleren............................ 6-30
Vrije slag van gasgreep, controleren .... 6-18
Vrije slag van remhendel,
controleren.......................................... 6-22
Vrijstandcontrolelampje........................... 3-4WWaarschuwingslampje
koelvloeistoftemperatuur ...................... 3-4
Waarschuwingslampje motorstoring ....... 3-6
Waarschuwingslampje olieniveau ........... 3-4
Wiel, achter (voor modellen zonder
ABS) ................................................... 6-39
Wielen ................................................... 6-21
Wiellagers controleren .......................... 6-31
Wiel, voor (voor modellen zonder
ABS) ................................................... 6-38ZZadels ................................................... 3-17
Zekeringen, vervangen ......................... 6-33
Zijstandaard .......................................... 3-24
U1CAD0D0.book Page 2 Thursday, September 9, 2010 5:12 PM

U1CAD0D0.book Page 3 Thursday, September 9, 2010 5:12 PM

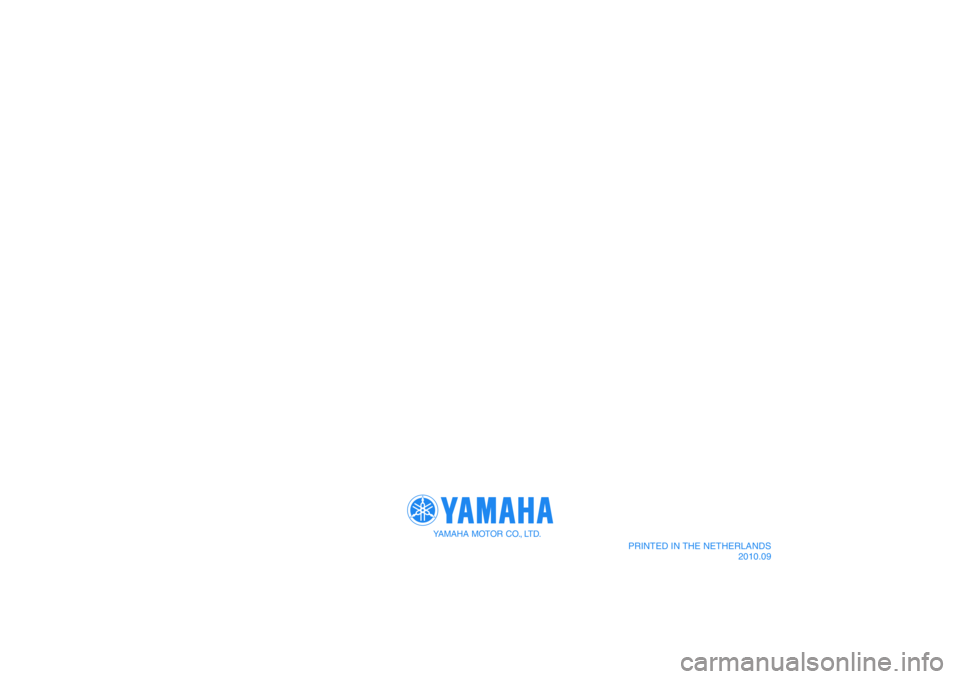

YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2010.09
DIC183
