2011 YAMAHA FZ1 S Betriebsanleitungen (in German)

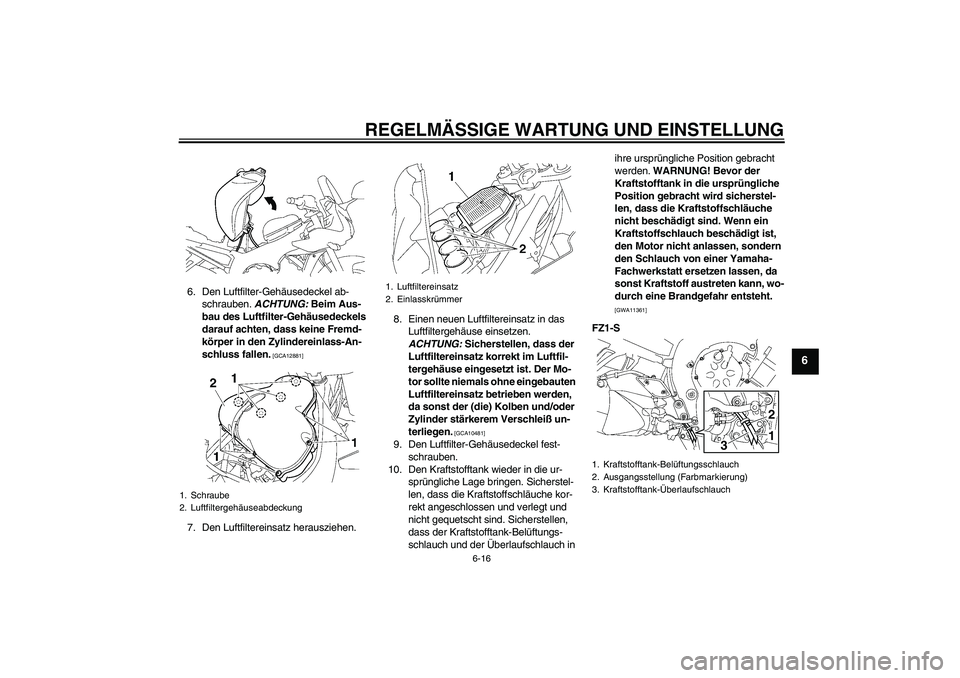

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-16
6
6. Den Luftfilter-Gehäusedeckel ab-
schrauben. ACHTUNG: Beim Aus-
bau des Luftfilter-Gehäusedeckels
darauf achten, dass keine Fremd-
körper in den Zylindereinlass-An-
schluss fallen.
[GCA12881]
7. Den Luftfiltereinsatz herausziehen.8. Einen neuen Luftfiltereinsatz in das
Luftfiltergehäuse einsetzen.
ACHTUNG: Sicherstellen, dass der
Luftfiltereinsatz korrekt im Luftfil-
tergehäuse eingesetzt ist. Der Mo-
tor sollte niemals ohne eingebauten
Luftfiltereinsatz betrieben werden,
da sonst der (die) Kolben und/oder
Zylinder stärkerem Verschleiß un-
terliegen.
[GCA10481]
9. Den Luftfilter-Gehäusedeckel fest-
schrauben.
10. Den Kraftstofftank wieder in die ur-
sprüngliche Lage bringen. Sicherstel-
len, dass die Kraftstoffschläuche kor-
rekt angeschlossen und verlegt und
nicht gequetscht sind. Sicherstellen,
dass der Kraftstofftank-Belüftungs-
schlauch und der Überlaufschlauch in ihre ursprüngliche Position gebracht
werden. WARNUNG! Bevor der
Kraftstofftank in die ursprüngliche
Position gebracht wird sicherstel-
len, dass die Kraftstoffschläuche
nicht beschädigt sind. Wenn ein
Kraftstoffschlauch beschädigt ist,
den Motor nicht anlassen, sondern
den Schlauch von einer Yamaha-
Fachwerkstatt ersetzen lassen, da
sonst Kraftstoff austreten kann, wo-
durch eine Brandgefahr entsteht.

[GWA11361]
FZ1-S
1. Schraube
2. Luftfiltergehäuseabdeckung
1. Luftfiltereinsatz
2. Einlasskrümmer
1. Kraftstofftank-Belüftungsschlauch
2. Ausgangsstellung (Farbmarkierung)
3. Kraftstofftank-Überlaufschlauch
3
21
U1CAG0G0.book Page 16 Wednesday, September 8, 2010 1:19 PM

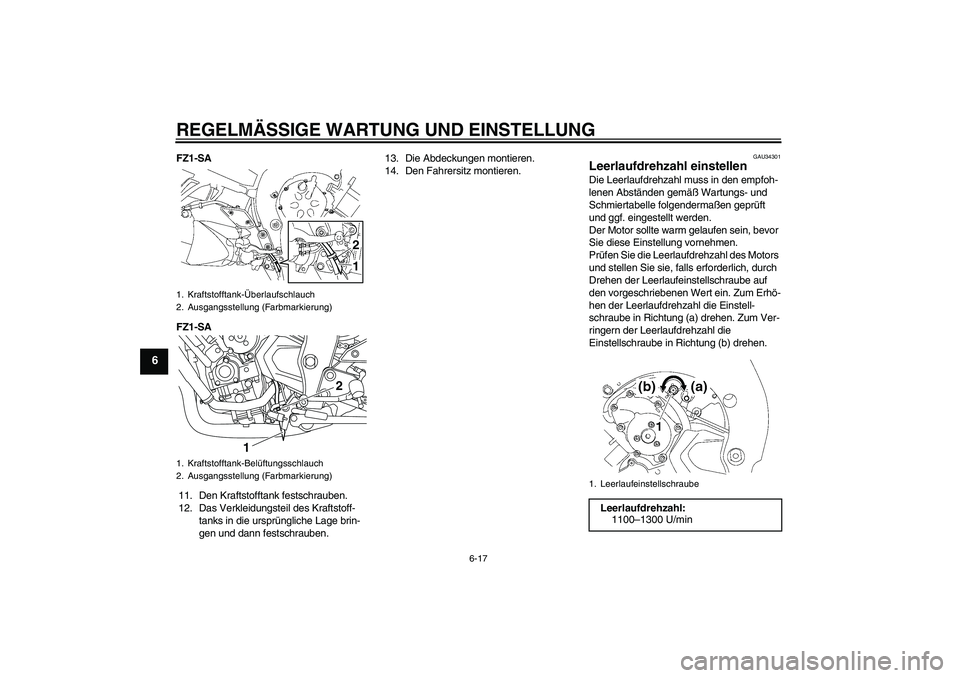

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-17
6
FZ1-SA
FZ1-SA
11. Den Kraftstofftank festschrauben.
12. Das Verkleidungsteil des Kraftstoff-
tanks in die ursprüngliche Lage brin-
gen und dann festschrauben.13. Die Abdeckungen montieren.
14. Den Fahrersitz montieren.
GAU34301
Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muss in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.
Der Motor sollte warm gelaufen sein, bevor
Sie diese Einstellung vornehmen.
Prüfen Sie die Leerlaufdrehzahl des Motors
und stellen Sie sie, falls erforderlich, durch
Drehen der Leerlaufeinstellschraube auf
den vorgeschriebenen Wert ein. Zum Erhö-
hen der Leerlaufdrehzahl die Einstell-
schraube in Richtung (a) drehen. Zum Ver-
ringern der Leerlaufdrehzahl die
Einstellschraube in Richtung (b) drehen.
1. Kraftstofftank-Überlaufschlauch
2. Ausgangsstellung (Farbmarkierung)
1. Kraftstofftank-Belüftungsschlauch
2. Ausgangsstellung (Farbmarkierung)
21
12
1. LeerlaufeinstellschraubeLeerlaufdrehzahl:
1100–1300 U/min
U1CAG0G0.book Page 17 Wednesday, September 8, 2010 1:19 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-18
6
HINWEISFalls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, den Mo-
tor von einer Yamaha-Fachwerkstatt über-
prüfen lassen.
GAU21384
Spiel des Gasdrehgriffs prüfen Das Spiel des Gasdrehgriffs sollte am inne-
ren Rand des Gasdrehgriffs 3.0–5.0 mm
(0.12–0.20 in) betragen. Das Spiel des
Gasdrehgriffs regelmäßig prüfen und ggf.
von einer Yamaha-Fachwerkstatt einstellen
lassen.
GAU21401
Ventilspiel Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
1. Spiel des Gasdrehgriffs
U1CAG0G0.book Page 18 Wednesday, September 8, 2010 1:19 PM

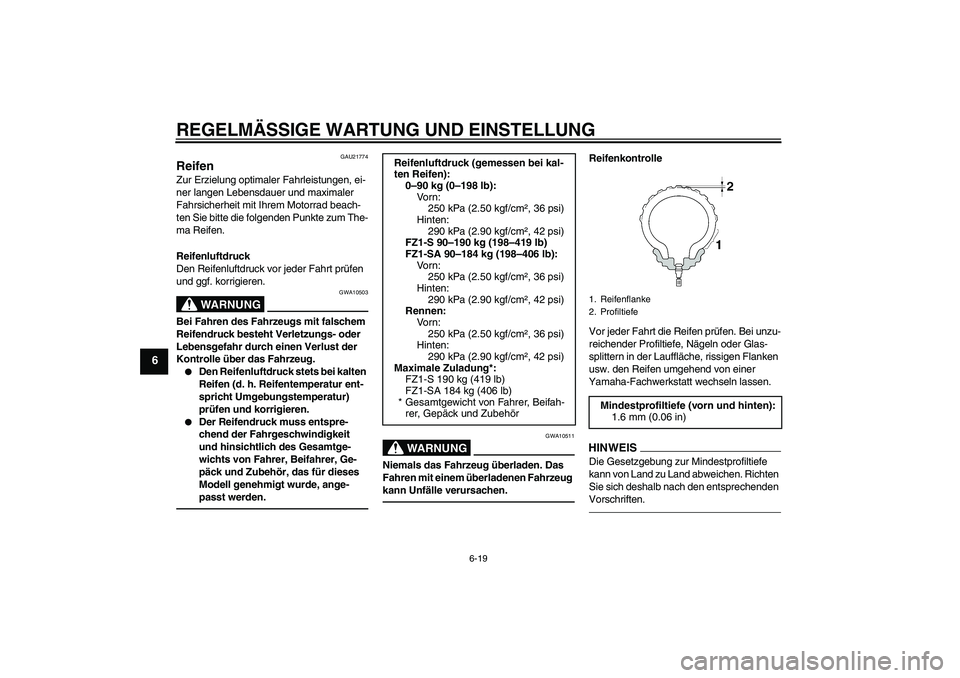

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-19
6
GAU21774
Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10503
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.

Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.


Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-
passt werden.
WARNUNG
GWA10511
Niemals das Fahrzeug überladen. Das
Fahren mit einem überladenen Fahrzeug
kann Unfälle verursachen.
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vo r n :
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
FZ1-S 90–190 kg (198–419 lb)
FZ1-SA 90–184 kg (198–406 lb):
Vo r n :
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen:
Vo r n :
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Maximale Zuladung*:
FZ1-S 190 kg (419 lb)
FZ1-SA 184 kg (406 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
1. Reifenflanke
2. ProfiltiefeMindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
U1CAG0G0.book Page 19 Wednesday, September 8, 2010 1:19 PM

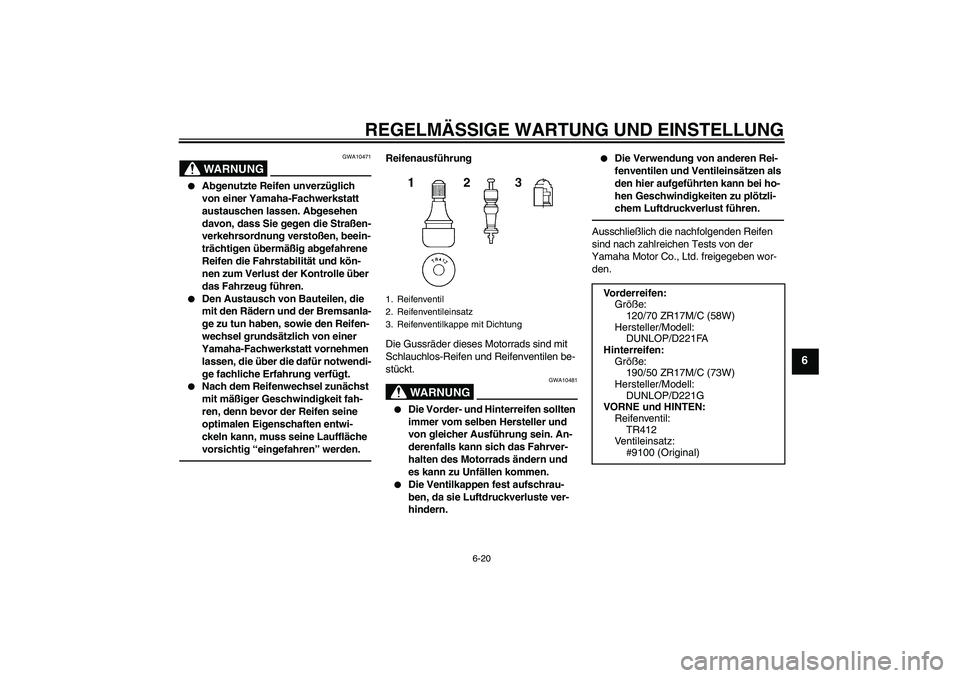

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-20
6
WARNUNG
GWA10471


Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.


Den Austausch von Bauteilen, die
mit den Rädern und der Bremsanla-
ge zu tun haben, sowie den Reifen-
wechsel grundsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die über die dafür notwendi-
ge fachliche Erfahrung verfügt.


Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fah-
ren, denn bevor der Reifen seine
optimalen Eigenschaften entwi-
ckeln kann, muss seine Lauffläche
vorsichtig “eingefahren” werden.
Reifenausführung
Die Gussräder dieses Motorrads sind mit
Schlauchlos-Reifen und Reifenventilen be-
stückt.
WARNUNG
GWA10481


Die Vorder- und Hinterreifen sollten
immer vom selben Hersteller und
von gleicher Ausführung sein. An-
derenfalls kann sich das Fahrver-
halten des Motorrads ändern und
es kann zu Unfällen kommen.


Die Ventilkappen fest aufschrau-
ben, da sie Luftdruckverluste ver-
hindern.


Die Verwendung von anderen Rei-
fenventilen und Ventileinsätzen als
den hier aufgeführten kann bei ho-
hen Geschwindigkeiten zu plötzli-
chem Luftdruckverlust führen.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von der
Yamaha Motor Co., Ltd. freigegeben wor-
den.
1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung
Vo r d e r r e i f e n :
Größe:
120/70 ZR17M/C (58W)
Hersteller/Modell:
DUNLOP/D221FA
Hinterreifen:
Größe:
190/50 ZR17M/C (73W)
Hersteller/Modell:
DUNLOP/D221G
VORNE und HINTEN:
Reifenventil:
TR412
Ventileinsatz:
#9100 (Original)
U1CAG0G0.book Page 20 Wednesday, September 8, 2010 1:19 PM

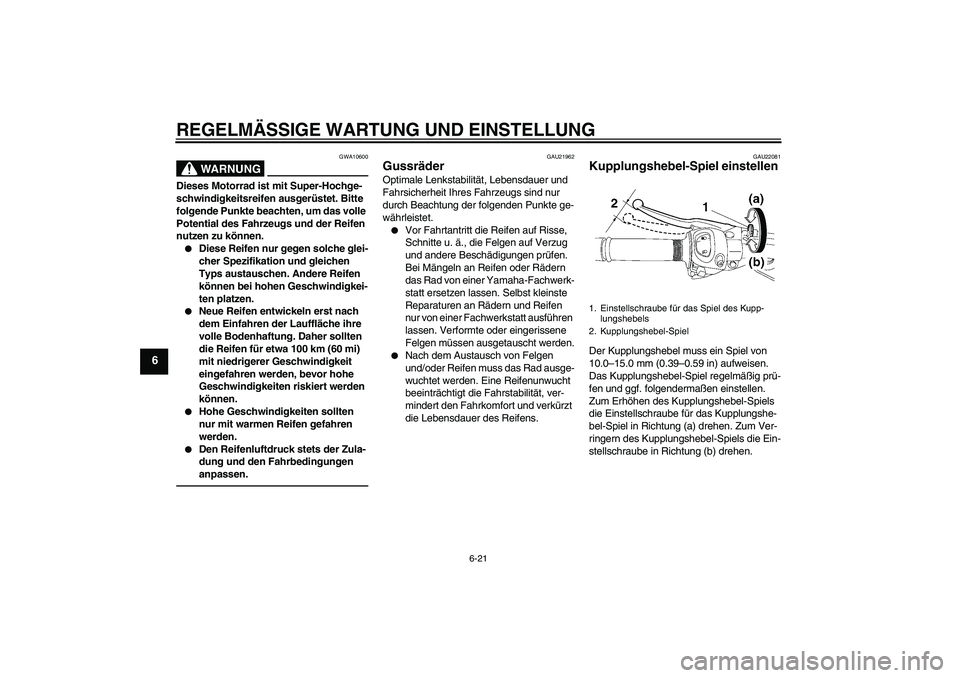

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-21
6
WARNUNG
GWA10600
Dieses Motorrad ist mit Super-Hochge-
schwindigkeitsreifen ausgerüstet. Bitte
folgende Punkte beachten, um das volle
Potential des Fahrzeugs und der Reifen
nutzen zu können.

Diese Reifen nur gegen solche glei-
cher Spezifikation und gleichen
Typs austauschen. Andere Reifen
können bei hohen Geschwindigkei-
ten platzen.


Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bodenhaftung. Daher sollten
die Reifen für etwa 100 km (60 mi)
mit niedrigerer Geschwindigkeit
eingefahren werden, bevor hohe
Geschwindigkeiten riskiert werden
können.


Hohe Geschwindigkeiten sollten
nur mit warmen Reifen gefahren
werden.


Den Reifenluftdruck stets der Zula-
dung und den Fahrbedingungen
anpassen.
GAU21962
Gussräder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.

Vor Fahrtantritt die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Rad von einer Yamaha-Fachwerk-
statt ersetzen lassen. Selbst kleinste
Reparaturen an Rädern und Reifen
nur von einer Fachwerkstatt ausführen
lassen. Verformte oder eingerissene
Felgen müssen ausgetauscht werden.


Nach dem Austausch von Felgen
und/oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.
GAU22081
Kupplungshebel-Spiel einstellen Der Kupplungshebel muss ein Spiel von
10.0–15.0 mm (0.39–0.59 in) aufweisen.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Kupplungshebel-Spiels
die Einstellschraube für das Kupplungshe-
bel-Spiel in Richtung (a) drehen. Zum Ver-
ringern des Kupplungshebel-Spiels die Ein-
stellschraube in Richtung (b) drehen.1. Einstellschraube für das Spiel des Kupp-
lungshebels
2. Kupplungshebel-Spiel
U1CAG0G0.book Page 21 Wednesday, September 8, 2010 1:19 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-22
6
HINWEISFalls sich die Kupplung nicht, wie oben be-
schrieben, korrekt einstellen lässt oder nicht
ordnungsgemäß funktioniert, den internen
Kupplungsmechanismus von einer
Yamaha-Fachwerkstatt überprüfen lassen.
GAU37913
Spiel des Handbremshebels prü-
fen An den Enden des Bremshebels sollte kein
Spiel vorhanden sein. Wenn Spiel vorhan-
den ist, die Bremsanlage von einer
Yamaha-Fachwerkstatt überprüfen lassen.
WARNUNG
GWA14211
Ein weiches oder schwammiges Gefühl
beim Betätigen des Bremshebels kann
bedeuten, dass sich Luft im hydrauli-
schen System befindet. Befindet sich
Luft im Hydrauliksystem, lassen Sie das
System von einer Yamaha-Fachwerk-
statt entlüften, bevor Sie mit dem Fahr-
zeug fahren. Luft in der Bremsanlage
verringert die Bremskraft und stellt ein
erhebliches Sicherheitsrisiko dar.
GAU50750
Bremslichtschalter (für ABS-Mo-
delle) Das Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Die Bremslichtschalter gegebenenfalls
vom Yamaha-Händler einstellen lassen.
1. Kein Bremshebelspiel
1
U1CAG0G0.book Page 22 Wednesday, September 8, 2010 1:19 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-23
6
GAU50760

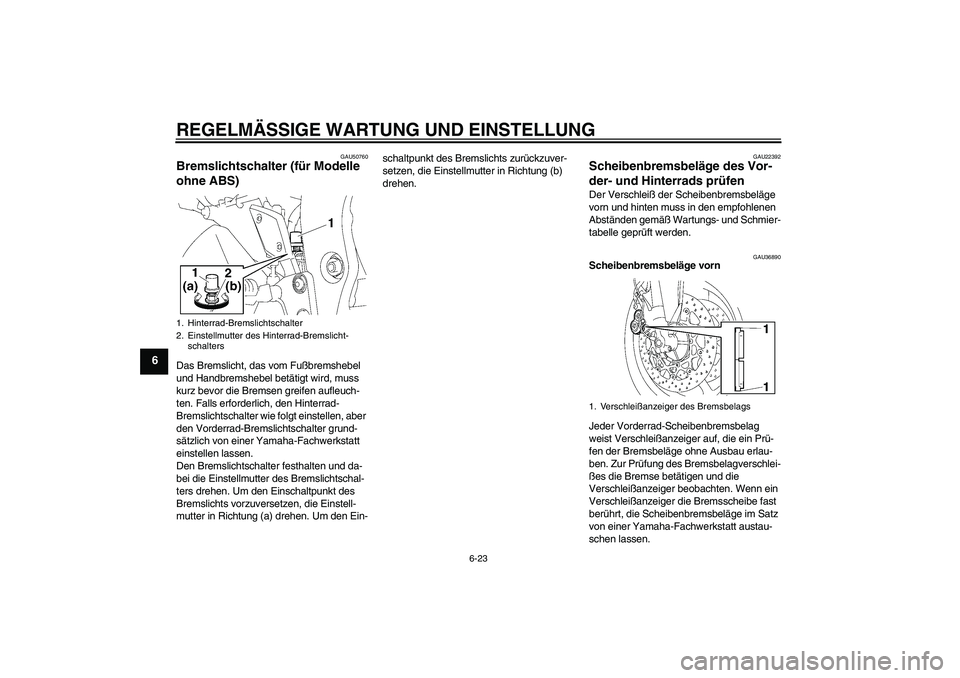

Bremslichtschalter (für Modelle
ohne ABS) Das Bremslicht, das vom Fußbremshebel
und Handbremshebel betätigt wird, muss
kurz bevor die Bremsen greifen aufleuch-
ten. Falls erforderlich, den Hinterrad-
Bremslichtschalter wie folgt einstellen, aber
den Vorderrad-Bremslichtschalter grund-
sätzlich von einer Yamaha-Fachwerkstatt
einstellen lassen.
Den Bremslichtschalter festhalten und da-
bei die Einstellmutter des Bremslichtschal-
ters drehen. Um den Einschaltpunkt des
Bremslichts vorzuversetzen, die Einstell-
mutter in Richtung (a) drehen. Um den Ein-schaltpunkt des Bremslichts zurückzuver-
setzen, die Einstellmutter in Richtung (b)
drehen.
GAU22392
Scheibenbremsbeläge des Vor-
der- und Hinterrads prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle geprüft werden.
GAU36890
Scheibenbremsbeläge vorn
Jeder Vorderrad-Scheibenbremsbelag
weist Verschleißanzeiger auf, die ein Prü-
fen der Bremsbeläge ohne Ausbau erlau-
ben. Zur Prüfung des Bremsbelagverschlei-
ßes die Bremse betätigen und die
Verschleißanzeiger beobachten. Wenn ein
Verschleißanzeiger die Bremsscheibe fast
berührt, die Scheibenbremsbeläge im Satz
von einer Yamaha-Fachwerkstatt austau-
schen lassen.
1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-Bremslicht-
schalters
1. Verschleißanzeiger des Bremsbelags
U1CAG0G0.book Page 23 Wednesday, September 8, 2010 1:19 PM
