2011 YAMAHA FZ1 S Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

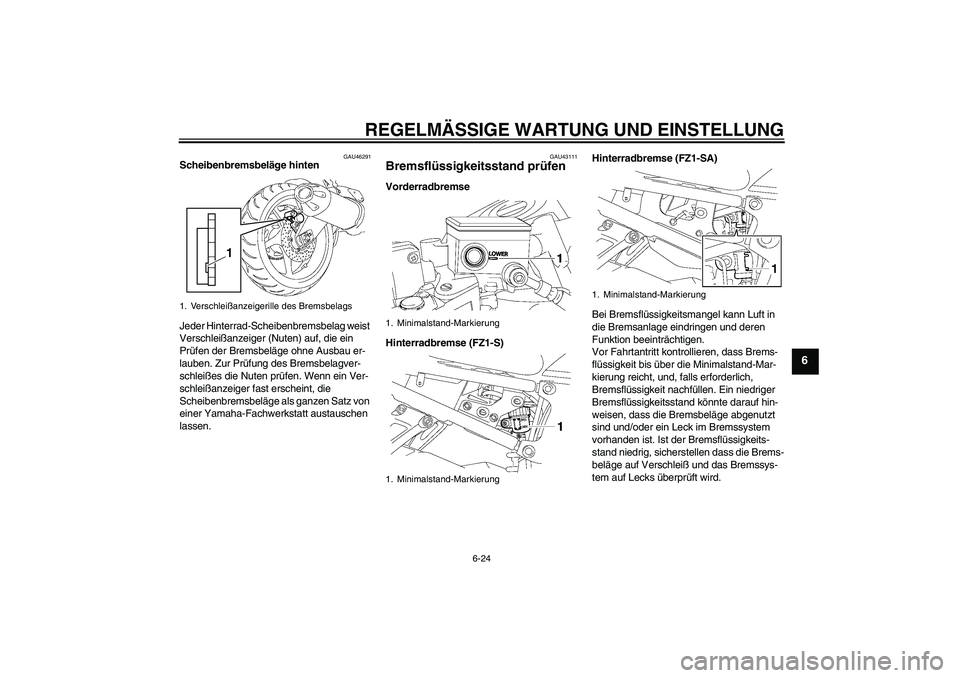

6-24
6
GAU46291
Scheibenbremsbeläge hinten
Jeder Hinterrad-Scheibenbremsbelag weist
Verschleißanzeiger (Nuten) auf, die ein
Prüfen der Bremsbeläge ohne Ausbau er-
lauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn ein Ver-
schleißanzeiger fast erscheint, die
Scheibenbremsbeläge als ganzen Satz von
einer Yamaha-Fachwerkstatt austauschen
lassen.
GAU43111
Bremsflüssigkeitsstand prüfen Vorderradbremse
Hinterradbremse (FZ1-S)Hinterradbremse (FZ1-SA)
Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und deren
Funktion beeinträchtigen.
Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf hin-
weisen, dass die Bremsbeläge abgenutzt
sind und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssigkeits-
stand niedrig, sicherstellen dass die Brems-
beläge auf Verschleiß und das Bremssys-
tem auf Lecks überprüft wird.
1. Verschleißanzeigerille des Bremsbelags
1
1. Minimalstand-Markierung
1. Minimalstand-Markierung
1. Minimalstand-Markierung
U1CAG0G0.book Page 24 Wednesday, September 8, 2010 1:19 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

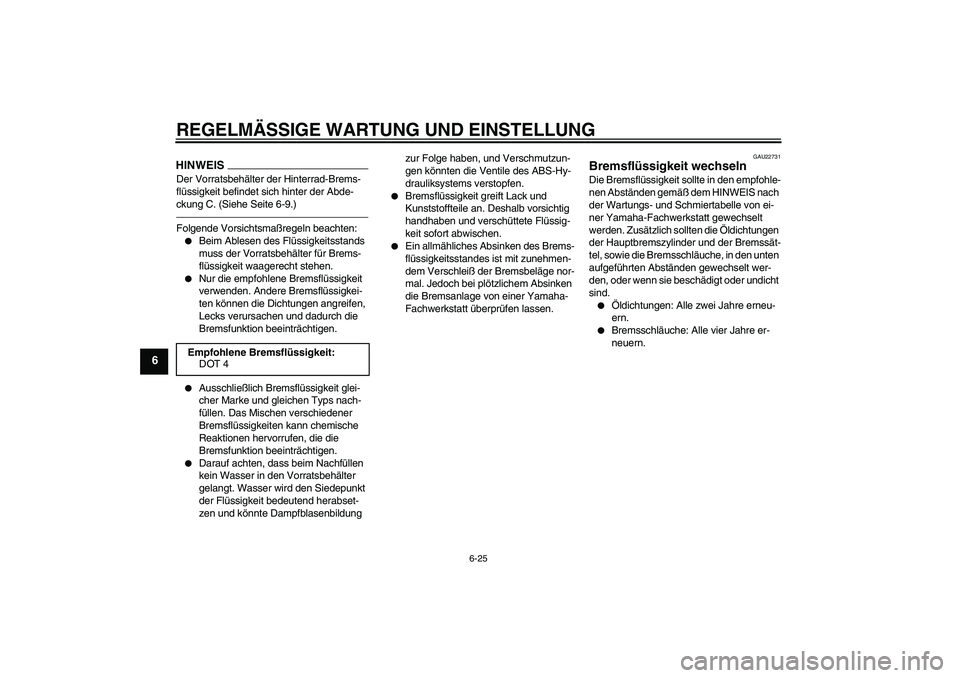

6-25
6
HINWEISDer Vorratsbehälter der Hinterrad-Brems-
flüssigkeit befindet sich hinter der Abde-
ckung C. (Siehe Seite 6-9.)Folgende Vorsichtsmaßregeln beachten:

Beim Ablesen des Flüssigkeitsstands
muss der Vorratsbehälter für Brems-
flüssigkeit waagerecht stehen.


Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Lecks verursachen und dadurch die
Bremsfunktion beeinträchtigen.


Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.


Darauf achten, dass beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser wird den Siedepunkt
der Flüssigkeit bedeutend herabset-
zen und könnte Dampfblasenbildung zur Folge haben, und Verschmutzun-
gen könnten die Ventile des ABS-Hy-
drauliksystems verstopfen.


Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüssig-
keit sofort abwischen.


Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal. Jedoch bei plötzlichem Absinken
die Bremsanlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22731
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß dem HINWEIS nach
der Wartungs- und Schmiertabelle von ei-
ner Yamaha-Fachwerkstatt gewechselt
werden. Zusätzlich sollten die Öldichtungen
der Hauptbremszylinder und der Bremssät-
tel, sowie die Bremsschläuche, in den unten
aufgeführten Abständen gewechselt wer-
den, oder wenn sie beschädigt oder undicht
sind.

Öldichtungen: Alle zwei Jahre erneu-
ern.


Bremsschläuche: Alle vier Jahre er-
neuern.
Empfohlene Bremsflüssigkeit:
DOT 4
U1CAG0G0.book Page 25 Wednesday, September 8, 2010 1:19 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

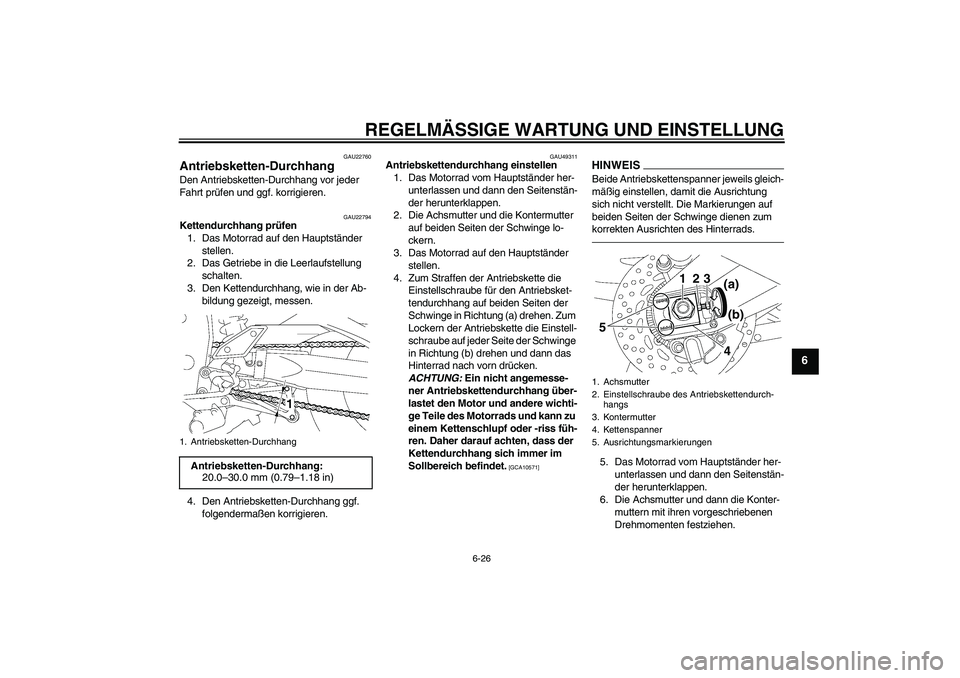

6-26
6
GAU22760
Antriebsketten-Durchhang Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU22794
Kettendurchhang prüfen
1. Das Motorrad auf den Hauptständer
stellen.
2. Das Getriebe in die Leerlaufstellung
schalten.
3. Den Kettendurchhang, wie in der Ab-
bildung gezeigt, messen.
4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU49311
Antriebskettendurchhang einstellen
1. Das Motorrad vom Hauptständer her-
unterlassen und dann den Seitenstän-
der herunterklappen.
2. Die Achsmutter und die Kontermutter
auf beiden Seiten der Schwinge lo-
ckern.
3. Das Motorrad auf den Hauptständer
stellen.
4. Zum Straffen der Antriebskette die
Einstellschraube für den Antriebsket-
tendurchhang auf beiden Seiten der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube auf jeder Seite der Schwinge
in Richtung (b) drehen und dann das
Hinterrad nach vorn drücken.
ACHTUNG: Ein nicht angemesse-
ner Antriebskettendurchhang über-
lastet den Motor und andere wichti-
ge Teile des Motorrads und kann zu
einem Kettenschlupf oder -riss füh-
ren. Daher darauf achten, dass der
Kettendurchhang sich immer im
Sollbereich befindet.
[GCA10571]
HINWEISBeide Antriebskettenspanner jeweils gleich-
mäßig einstellen, damit die Ausrichtung
sich nicht verstellt. Die Markierungen auf
beiden Seiten der Schwinge dienen zum
korrekten Ausrichten des Hinterrads.5. Das Motorrad vom Hauptständer her-
unterlassen und dann den Seitenstän-
der herunterklappen.
6. Die Achsmutter und dann die Konter-
muttern mit ihren vorgeschriebenen
Drehmomenten festziehen.
1. Antriebsketten-DurchhangAntriebsketten-Durchhang:
20.0–30.0 mm (0.79–1.18 in)
1. Achsmutter
2. Einstellschraube des Antriebskettendurch-
hangs
3. Kontermutter
4. Kettenspanner
5. Ausrichtungsmarkierungen
1
4 5
23
(a)
(b)
U1CAG0G0.book Page 26 Wednesday, September 8, 2010 1:19 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

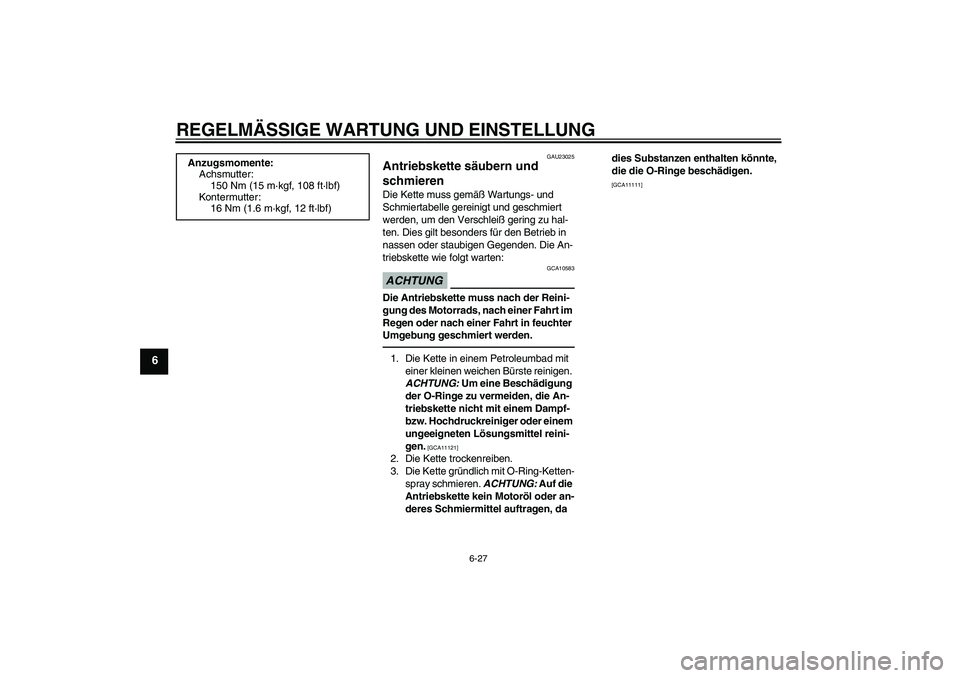

6-27
6
GAU23025
Antriebskette säubern und
schmieren Die Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG
GCA10583
Die Antriebskette muss nach der Reini-
gung des Motorrads, nach einer Fahrt im
Regen oder nach einer Fahrt in feuchter
Umgebung geschmiert werden.1. Die Kette in einem Petroleumbad mit
einer kleinen weichen Bürste reinigen.
ACHTUNG: Um eine Beschädigung
der O-Ringe zu vermeiden, die An-
triebskette nicht mit einem Dampf-
bzw. Hochdruckreiniger oder einem
ungeeigneten Lösungsmittel reini-
gen.
[GCA11121]
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ketten-
spray schmieren. ACHTUNG: Auf die
Antriebskette kein Motoröl oder an-
deres Schmiermittel auftragen, da dies Substanzen enthalten könnte,
die die O-Ringe beschädigen.

[GCA11111]
Anzugsmomente:
Achsmutter:
150 Nm (15 m·kgf, 108 ft·lbf)
Kontermutter:
16 Nm (1.6 m·kgf, 12 ft·lbf)
U1CAG0G0.book Page 27 Wednesday, September 8, 2010 1:19 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

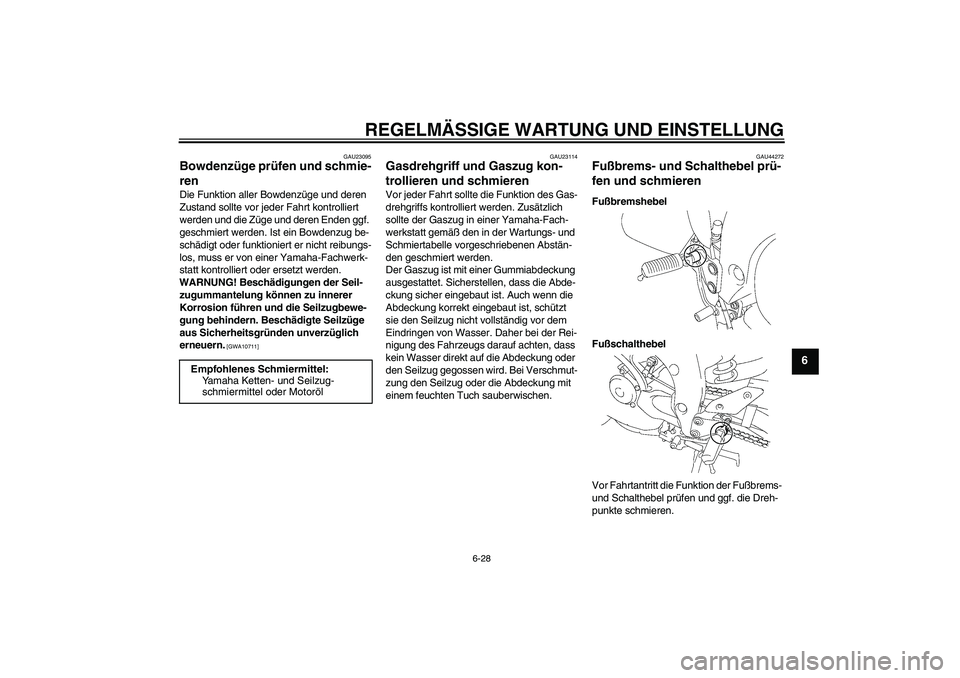

6-28
6
GAU23095
Bowdenzüge prüfen und schmie-
ren Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer Yamaha-Fachwerk-
statt kontrolliert oder ersetzt werden.
WARNUNG! Beschädigungen der Seil-
zugummantelung können zu innerer
Korrosion führen und die Seilzugbewe-
gung behindern. Beschädigte Seilzüge
aus Sicherheitsgründen unverzüglich
erneuern.
[GWA10711]GAU23114
Gasdrehgriff und Gaszug kon-
trollieren und schmieren Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Verschmut-
zung den Seilzug oder die Abdeckung mit
einem feuchten Tuch sauberwischen.
GAU44272
Fußbrems- und Schalthebel prü-
fen und schmieren Fußbremshebel
Fußschalthebel
Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren. Empfohlenes Schmiermittel:
Yamaha Ketten- und Seilzug-
schmiermittel oder Motoröl
U1CAG0G0.book Page 28 Wednesday, September 8, 2010 1:19 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

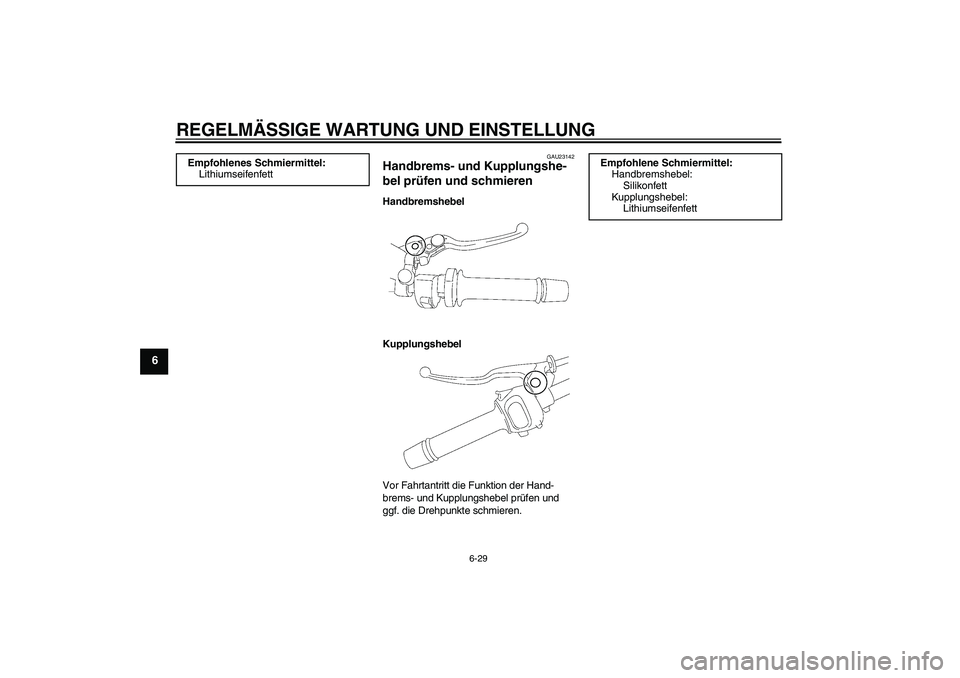

6-29
6
GAU23142
Handbrems- und Kupplungshe-
bel prüfen und schmieren Handbremshebel
Kupplungshebel
Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren. Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlene Schmiermittel:
Handbremshebel:
Silikonfett
Kupplungshebel:
Lithiumseifenfett
U1CAG0G0.book Page 29 Wednesday, September 8, 2010 1:19 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

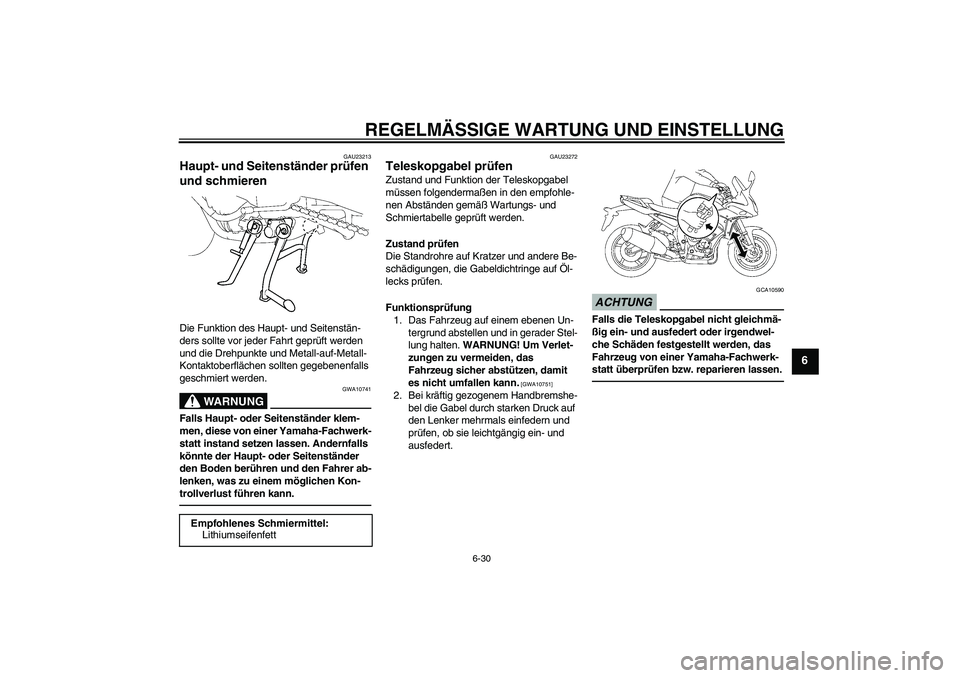

6-30
6
GAU23213
Haupt- und Seitenständer prüfen
und schmieren Die Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-Metall-
Kontaktoberflächen sollten gegebenenfalls
geschmiert werden.
WARNUNG
GWA10741
Falls Haupt- oder Seitenständer klem-
men, diese von einer Yamaha-Fachwerk-
statt instand setzen lassen. Andernfalls
könnte der Haupt- oder Seitenständer
den Boden berühren und den Fahrer ab-
lenken, was zu einem möglichen Kon-
trollverlust führen kann.
GAU23272
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. WARNUNG! Um Verlet-
zungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10751]
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen bzw. reparieren lassen.
Empfohlenes Schmiermittel:
Lithiumseifenfett
U1CAG0G0.book Page 30 Wednesday, September 8, 2010 1:19 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

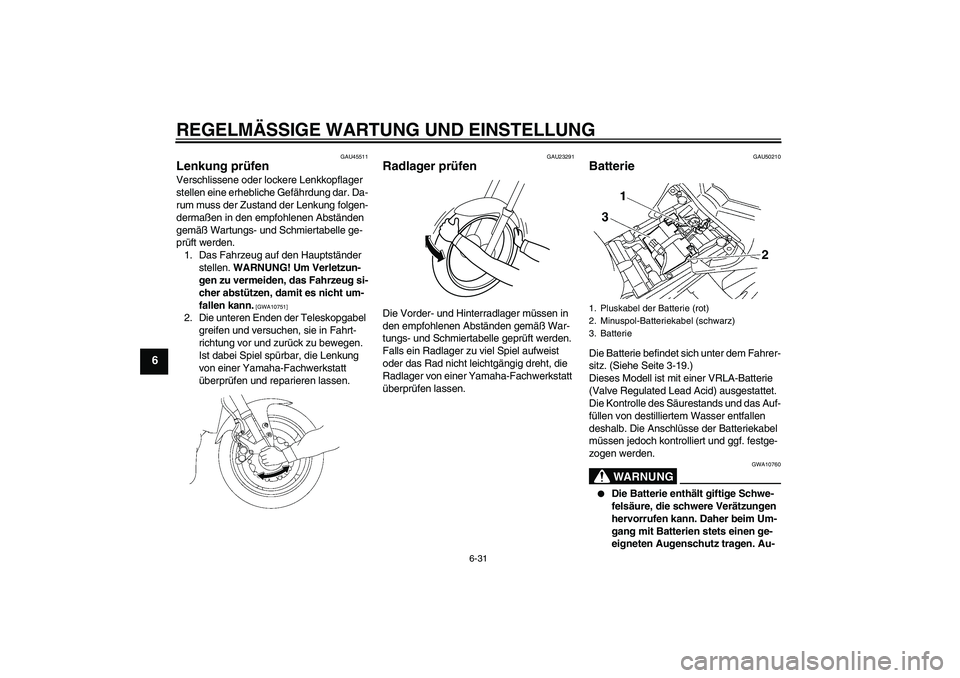

6-31
6
GAU45511
Lenkung prüfen Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Fahrzeug auf den Hauptständer
stellen. WARNUNG! Um Verletzun-
gen zu vermeiden, das Fahrzeug si-
cher abstützen, damit es nicht um-
fallen kann.
[GWA10751]
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23291
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU50210
Batterie Die Batterie befindet sich unter dem Fahrer-
sitz. (Siehe Seite 3-19.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das Auf-
füllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10760


Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-
1. Pluskabel der Batterie (rot)
2. Minuspol-Batteriekabel (schwarz)
3. Batterie
U1CAG0G0.book Page 31 Wednesday, September 8, 2010 1:19 PM
