2011 YAMAHA FZ1 S Betriebsanleitungen (in German)

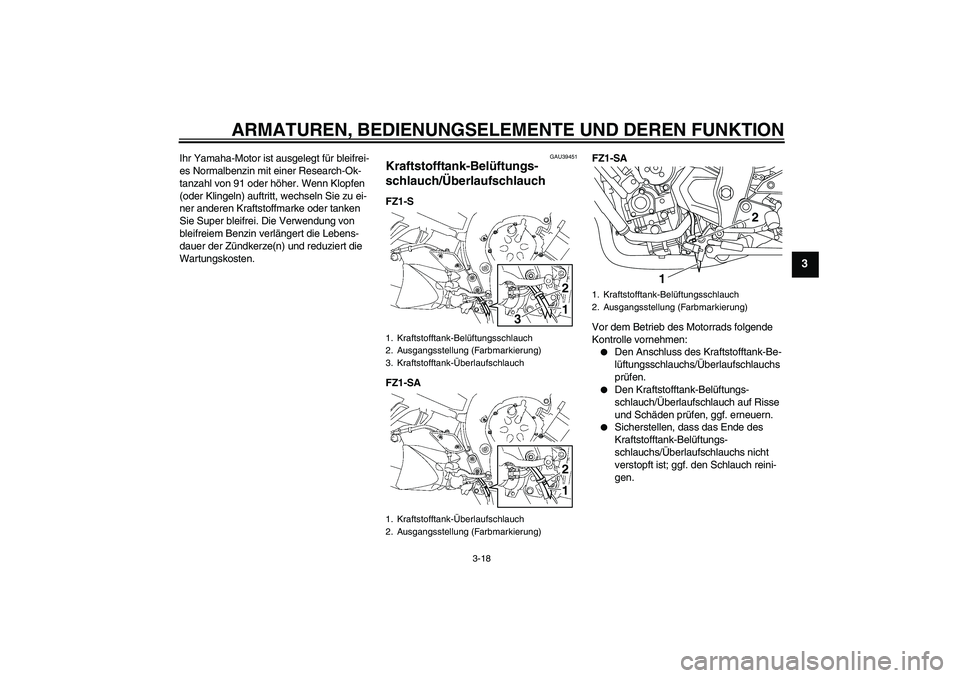

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
3
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke oder tanken
Sie Super bleifrei. Die Verwendung von
bleifreiem Benzin verlängert die Lebens-
dauer der Zündkerze(n) und reduziert die
Wartungskosten.
GAU39451
Kraftstofftank-Belüftungs-
schlauch/Überlaufschlauch FZ1-S
FZ1-SAFZ1-SA
Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:


Den Anschluss des Kraftstofftank-Be-
lüftungsschlauchs/Überlaufschlauchs
prüfen.


Den Kraftstofftank-Belüftungs-
schlauch/Überlaufschlauch auf Risse
und Schäden prüfen, ggf. erneuern.


Sicherstellen, dass das Ende des
Kraftstofftank-Belüftungs-
schlauchs/Überlaufschlauchs nicht
verstopft ist; ggf. den Schlauch reini-
gen.
1. Kraftstofftank-Belüftungsschlauch
2. Ausgangsstellung (Farbmarkierung)
3. Kraftstofftank-Überlaufschlauch
1. Kraftstofftank-Überlaufschlauch
2. Ausgangsstellung (Farbmarkierung)
3
2121
1. Kraftstofftank-Belüftungsschlauch
2. Ausgangsstellung (Farbmarkierung)
12
U1CAG0G0.book Page 18 Wednesday, September 8, 2010 1:19 PM

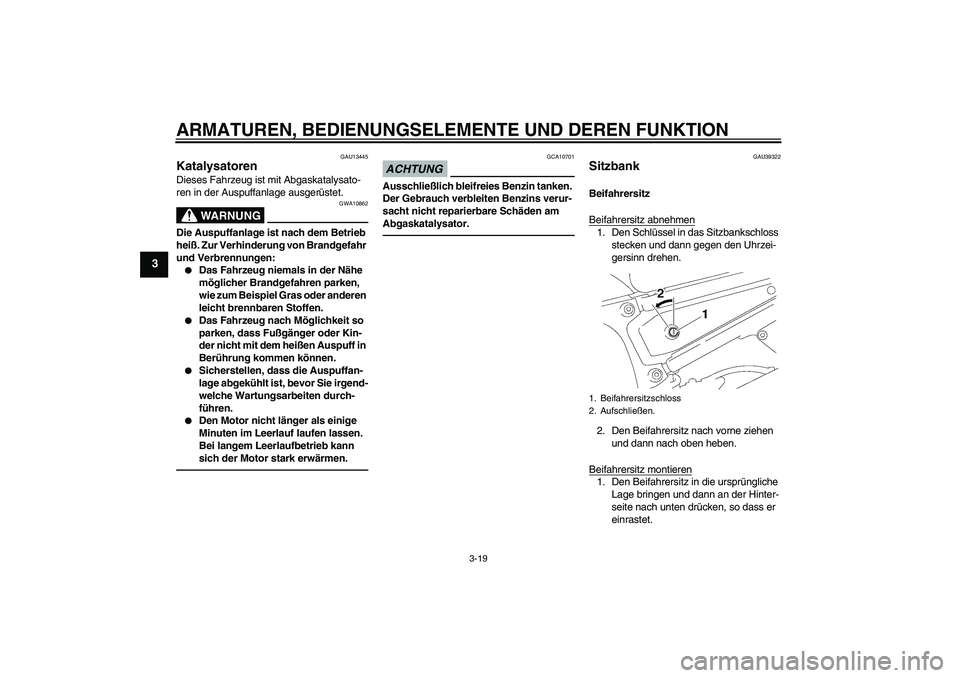

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-19
3
GAU13445
Katalysatoren Dieses Fahrzeug ist mit Abgaskatalysato-
ren in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10862
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:

Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder anderen
leicht brennbaren Stoffen.


Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.


Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten durch-
führen.


Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kann
sich der Motor stark erwärmen.
ACHTUNG
GCA10701
Ausschließlich bleifreies Benzin tanken.
Der Gebrauch verbleiten Benzins verur-
sacht nicht reparierbare Schäden am
Abgaskatalysator.
GAU39322
Sitzbank Beifahrersitz
Beifahrersitz abnehmen1. Den Schlüssel in das Sitzbankschloss
stecken und dann gegen den Uhrzei-
gersinn drehen.
2. Den Beifahrersitz nach vorne ziehen
und dann nach oben heben.
Beifahrersitz montieren1. Den Beifahrersitz in die ursprüngliche
Lage bringen und dann an der Hinter-
seite nach unten drücken, so dass er
einrastet.1. Beifahrersitzschloss
2. Aufschließen.
U1CAG0G0.book Page 19 Wednesday, September 8, 2010 1:19 PM

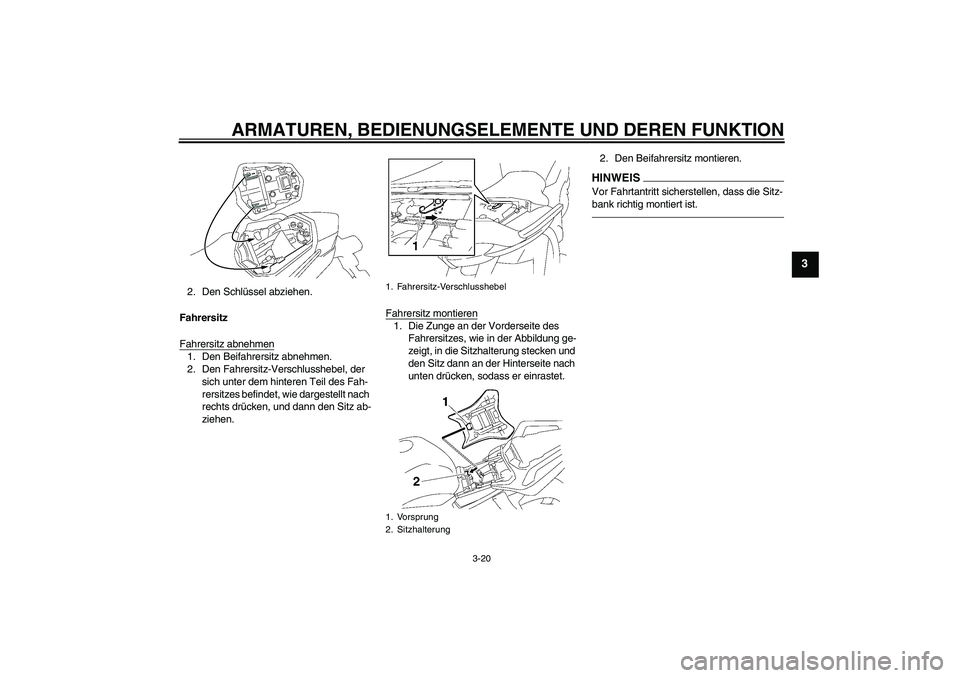

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-20
3
2. Den Schlüssel abziehen.
Fahrersitz
Fahrersitz abnehmen1. Den Beifahrersitz abnehmen.
2. Den Fahrersitz-Verschlusshebel, der
sich unter dem hinteren Teil des Fah-
rersitzes befindet, wie dargestellt nach
rechts drücken, und dann den Sitz ab-
ziehen.Fahrersitz montieren
1. Die Zunge an der Vorderseite des
Fahrersitzes, wie in der Abbildung ge-
zeigt, in die Sitzhalterung stecken und
den Sitz dann an der Hinterseite nach
unten drücken, sodass er einrastet.2. Den Beifahrersitz montieren.
HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
1. Fahrersitz-Verschlusshebel
1. Vorsprung
2. Sitzhalterung
U1CAG0G0.book Page 20 Wednesday, September 8, 2010 1:19 PM

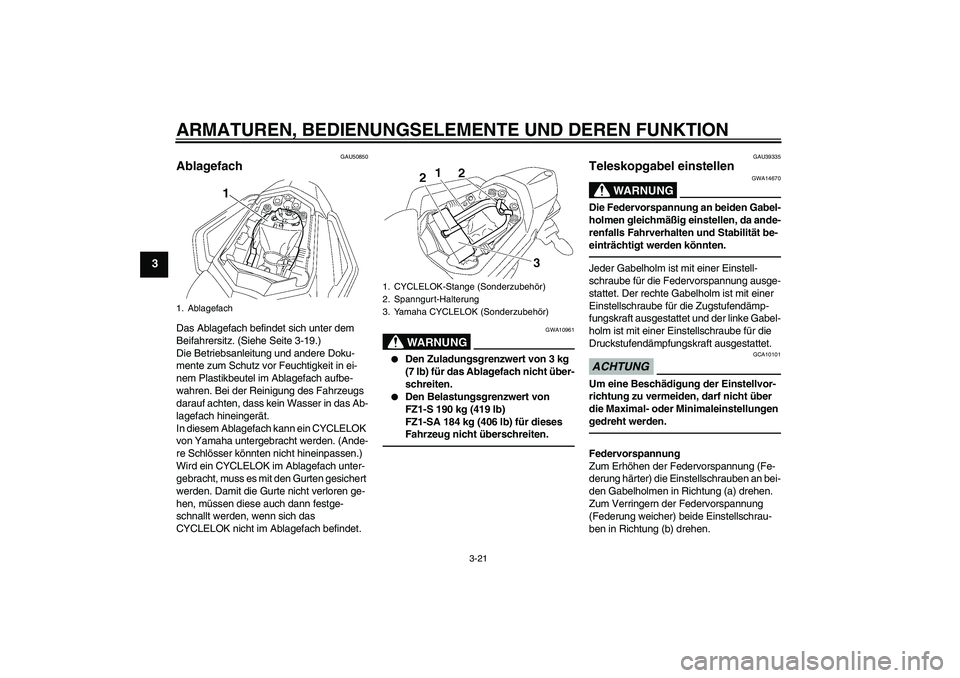

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-21
3
GAU50850
Ablagefach Das Ablagefach befindet sich unter dem
Beifahrersitz. (Siehe Seite 3-19.)
Die Betriebsanleitung und andere Doku-
mente zum Schutz vor Feuchtigkeit in ei-
nem Plastikbeutel im Ablagefach aufbe-
wahren. Bei der Reinigung des Fahrzeugs
darauf achten, dass kein Wasser in das Ab-
lagefach hineingerät.
In diesem Ablagefach kann ein CYCLELOK
von Yamaha untergebracht werden. (Ande-
re Schlösser könnten nicht hineinpassen.)
Wird ein CYCLELOK im Ablagefach unter-
gebracht, muss es mit den Gurten gesichert
werden. Damit die Gurte nicht verloren ge-
hen, müssen diese auch dann festge-
schnallt werden, wenn sich das
CYCLELOK nicht im Ablagefach befindet.
WARNUNG
GWA10961


Den Zuladungsgrenzwert von 3 kg
(7 lb) für das Ablagefach nicht über-
schreiten.


Den Belastungsgrenzwert von
FZ1-S 190 kg (419 lb)
FZ1-SA 184 kg (406 lb) für dieses
Fahrzeug nicht überschreiten.
GAU39335
Teleskopgabel einstellen
WARNUNG
GWA14670
Die Federvorspannung an beiden Gabel-
holmen gleichmäßig einstellen, da ande-
renfalls Fahrverhalten und Stabilität be-
einträchtigt werden könnten.Jeder Gabelholm ist mit einer Einstell-
schraube für die Federvorspannung ausge-
stattet. Der rechte Gabelholm ist mit einer
Einstellschraube für die Zugstufendämp-
fungskraft ausgestattet und der linke Gabel-
holm ist mit einer Einstellschraube für die
Druckstufendämpfungskraft ausgestattet.ACHTUNG
GCA10101
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
gedreht werden.Federvorspannung
Zum Erhöhen der Federvorspannung (Fe-
derung härter) die Einstellschrauben an bei-
den Gabelholmen in Richtung (a) drehen.
Zum Verringern der Federvorspannung
(Federung weicher) beide Einstellschrau-
ben in Richtung (b) drehen.
1. Ablagefach
1
1. CYCLELOK-Stange (Sonderzubehör)
2. Spanngurt-Halterung
3. Yamaha CYCLELOK (Sonderzubehör)
U1CAG0G0.book Page 21 Wednesday, September 8, 2010 1:19 PM

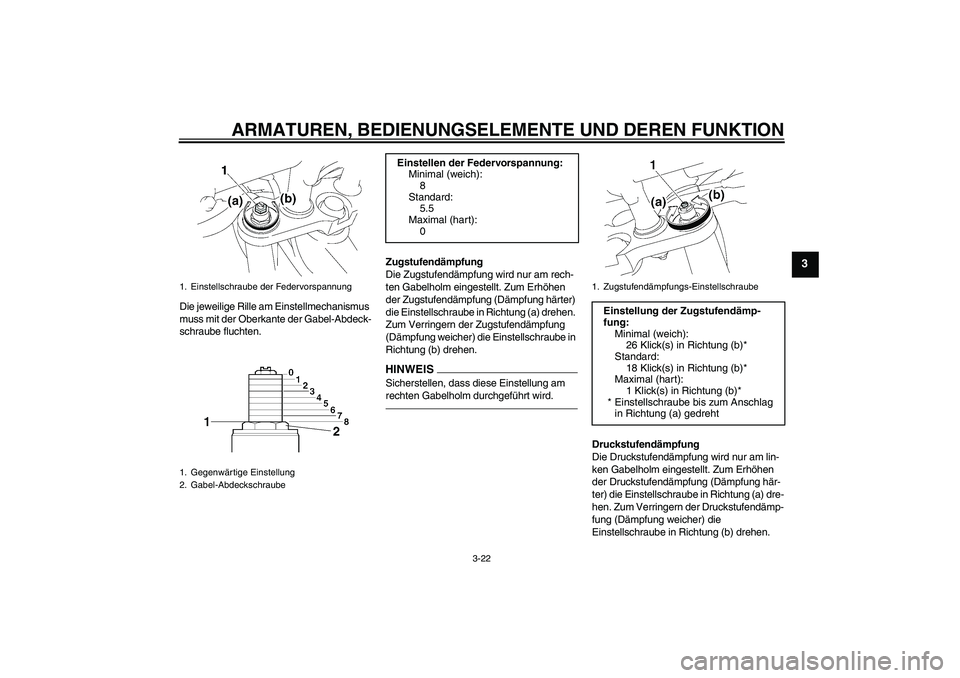

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-22
3
Die jeweilige Rille am Einstellmechanismus
muss mit der Oberkante der Gabel-Abdeck-
schraube fluchten.Zugstufendämpfung
Die Zugstufendämpfung wird nur am rech-
ten Gabelholm eingestellt. Zum Erhöhen
der Zugstufendämpfung (Dämpfung härter)
die Einstellschraube in Richtung (a) drehen.
Zum Verringern der Zugstufendämpfung
(Dämpfung weicher) die Einstellschraube in
Richtung (b) drehen.
HINWEISSicherstellen, dass diese Einstellung am
rechten Gabelholm durchgeführt wird.
Druckstufendämpfung
Die Druckstufendämpfung wird nur am lin-
ken Gabelholm eingestellt. Zum Erhöhen
der Druckstufendämpfung (Dämpfung här-
ter) die Einstellschraube in Richtung (a) dre-
hen. Zum Verringern der Druckstufendämp-
fung (Dämpfung weicher) die
Einstellschraube in Richtung (b) drehen.
1. Einstellschraube der Federvorspannung
1. Gegenwärtige Einstellung
2. Gabel-Abdeckschraube
Einstellen der Federvorspannung:
Minimal (weich):
8
Standard:
5.5
Maximal (hart):
0
1. Zugstufendämpfungs-Einstellschraube
Einstellung der Zugstufendämp-
fung:
Minimal (weich):
26 Klick(s) in Richtung (b)*
Standard:
18 Klick(s) in Richtung (b)*
Maximal (hart):
1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag
in Richtung (a) gedreht
U1CAG0G0.book Page 22 Wednesday, September 8, 2010 1:19 PM

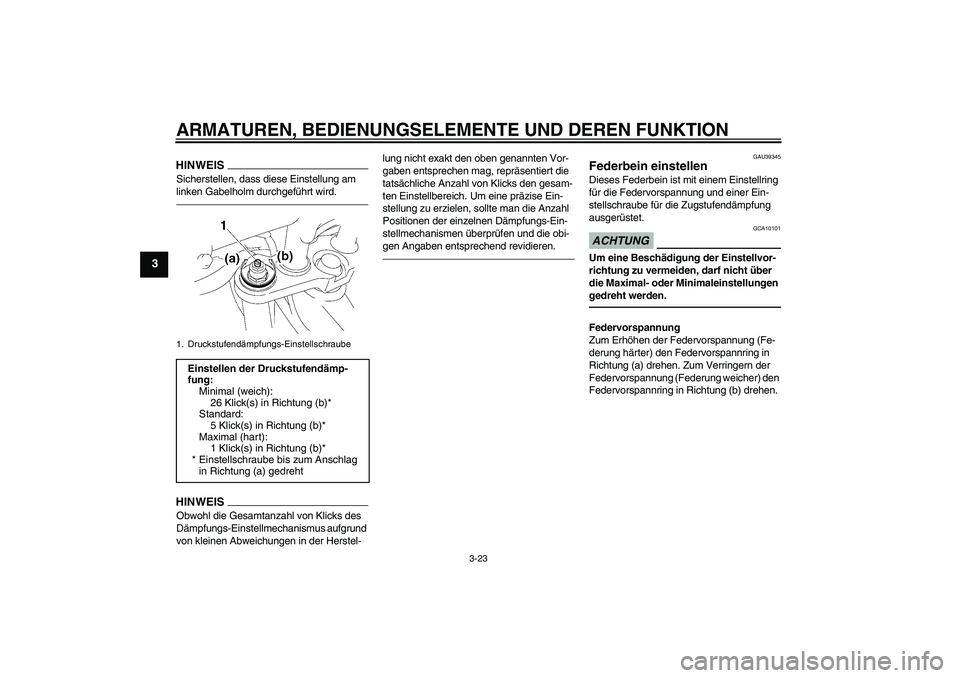

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-23
3
HINWEISSicherstellen, dass diese Einstellung am
linken Gabelholm durchgeführt wird.HINWEISObwohl die Gesamtanzahl von Klicks des
Dämpfungs-Einstellmechanismus aufgrund
von kleinen Abweichungen in der Herstel-lung nicht exakt den oben genannten Vor-
gaben entsprechen mag, repräsentiert die
tatsächliche Anzahl von Klicks den gesam-
ten Einstellbereich. Um eine präzise Ein-
stellung zu erzielen, sollte man die Anzahl
Positionen der einzelnen Dämpfungs-Ein-
stellmechanismen überprüfen und die obi-
gen Angaben entsprechend revidieren.
GAU39345
Federbein einstellen Dieses Federbein ist mit einem Einstellring
für die Federvorspannung und einer Ein-
stellschraube für die Zugstufendämpfung
ausgerüstet.ACHTUNG
GCA10101
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
gedreht werden.Federvorspannung
Zum Erhöhen der Federvorspannung (Fe-
derung härter) den Federvorspannring in
Richtung (a) drehen. Zum Verringern der
Federvorspannung (Federung weicher) den
Federvorspannring in Richtung (b) drehen.
1. Druckstufendämpfungs-EinstellschraubeEinstellen der Druckstufendämp-
fung:
Minimal (weich):
26 Klick(s) in Richtung (b)*
Standard:
5 Klick(s) in Richtung (b)*
Maximal (hart):
1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag
in Richtung (a) gedreht
U1CAG0G0.book Page 23 Wednesday, September 8, 2010 1:19 PM

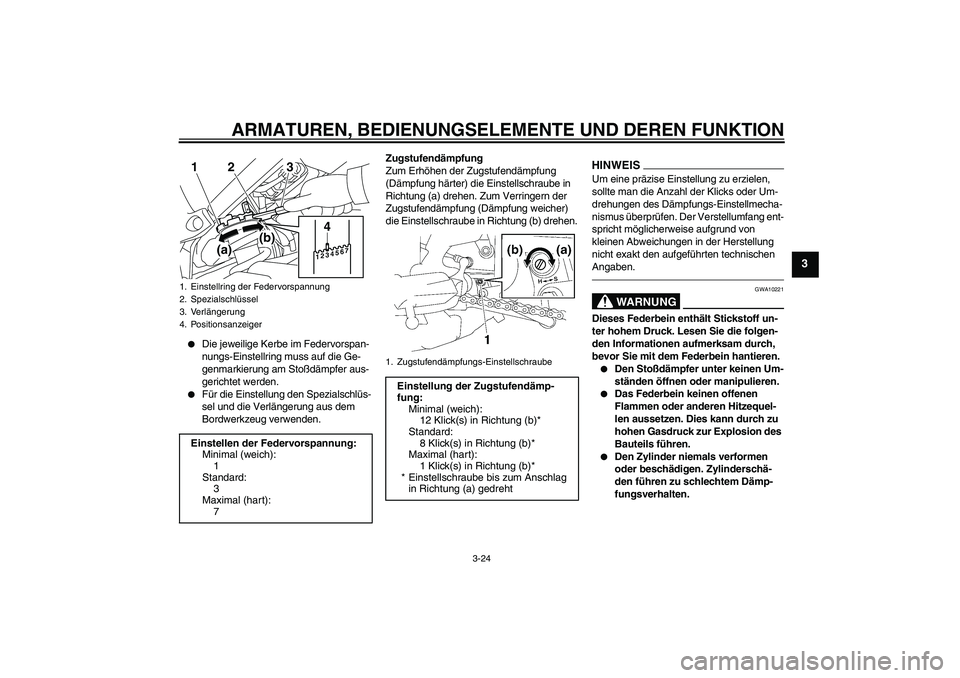

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-24
3


Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Ge-
genmarkierung am Stoßdämpfer aus-
gerichtet werden.


Für die Einstellung den Spezialschlüs-
sel und die Verlängerung aus dem
Bordwerkzeug verwenden.Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.
HINWEISUm eine präzise Einstellung zu erzielen,
sollte man die Anzahl der Klicks oder Um-
drehungen des Dämpfungs-Einstellmecha-
nismus überprüfen. Der Verstellumfang ent-
spricht möglicherweise aufgrund von
kleinen Abweichungen in der Herstellung
nicht exakt den aufgeführten technischen
Angaben.
WARNUNG
GWA10221
Dieses Federbein enthält Stickstoff un-
ter hohem Druck. Lesen Sie die folgen-
den Informationen aufmerksam durch,
bevor Sie mit dem Federbein hantieren.

Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.


Das Federbein keinen offenen
Flammen oder anderen Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gasdruck zur Explosion des
Bauteils führen.


Den Zylinder niemals verformen
oder beschädigen. Zylinderschä-
den führen zu schlechtem Dämp-
fungsverhalten.
1. Einstellring der Federvorspannung
2. Spezialschlüssel
3. Verlängerung
4. PositionsanzeigerEinstellen der Federvorspannung:
Minimal (weich):
1
Standard:
3
Maximal (hart):
7
1234567
12 3
4
(a)(b)
1. Zugstufendämpfungs-Einstellschraube
Einstellung der Zugstufendämp-
fung:
Minimal (weich):
12 Klick(s) in Richtung (b)*
Standard:
8 Klick(s) in Richtung (b)*
Maximal (hart):
1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag
in Richtung (a) gedreht
U1CAG0G0.book Page 24 Wednesday, September 8, 2010 1:19 PM

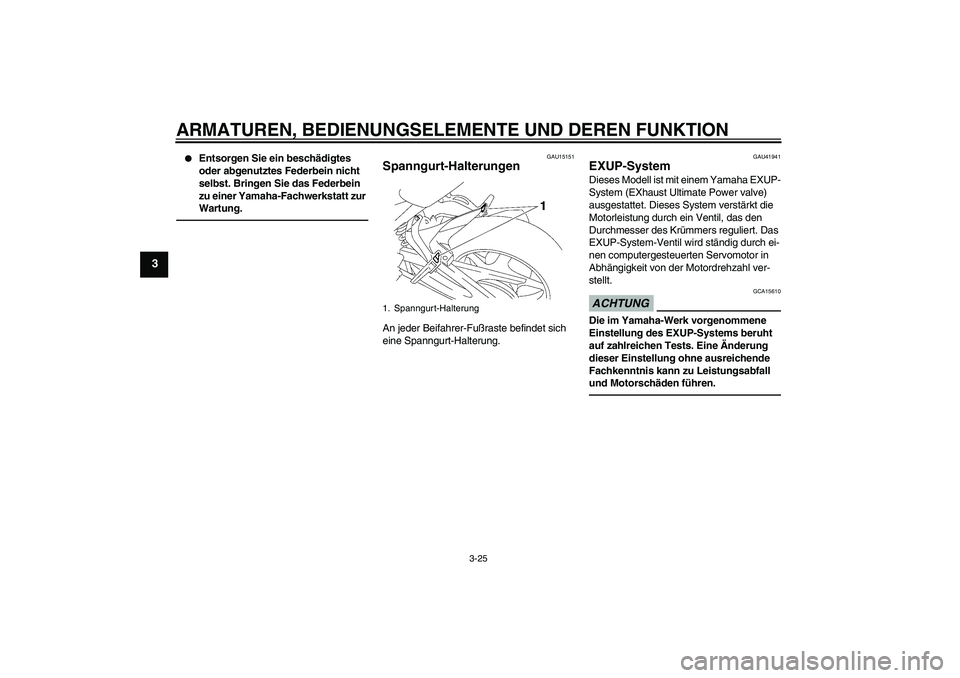

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-25
3


Entsorgen Sie ein beschädigtes
oder abgenutztes Federbein nicht
selbst. Bringen Sie das Federbein
zu einer Yamaha-Fachwerkstatt zur
Wartung.
GAU15151
Spanngurt-Halterungen An jeder Beifahrer-Fußraste befindet sich
eine Spanngurt-Halterung.
GAU41941
EXUP-System Dieses Modell ist mit einem Yamaha EXUP-
System (EXhaust Ultimate Power valve)
ausgestattet. Dieses System verstärkt die
Motorleistung durch ein Ventil, das den
Durchmesser des Krümmers reguliert. Das
EXUP-System-Ventil wird ständig durch ei-
nen computergesteuerten Servomotor in
Abhängigkeit von der Motordrehzahl ver-
stellt.ACHTUNG
GCA15610
Die im Yamaha-Werk vorgenommene
Einstellung des EXUP-Systems beruht
auf zahlreichen Tests. Eine Änderung
dieser Einstellung ohne ausreichende
Fachkenntnis kann zu Leistungsabfall
und Motorschäden führen.
1. Spanngurt-Halterung
U1CAG0G0.book Page 25 Wednesday, September 8, 2010 1:19 PM
