2011 YAMAHA FZ1-N Manuale duso (in Italian)

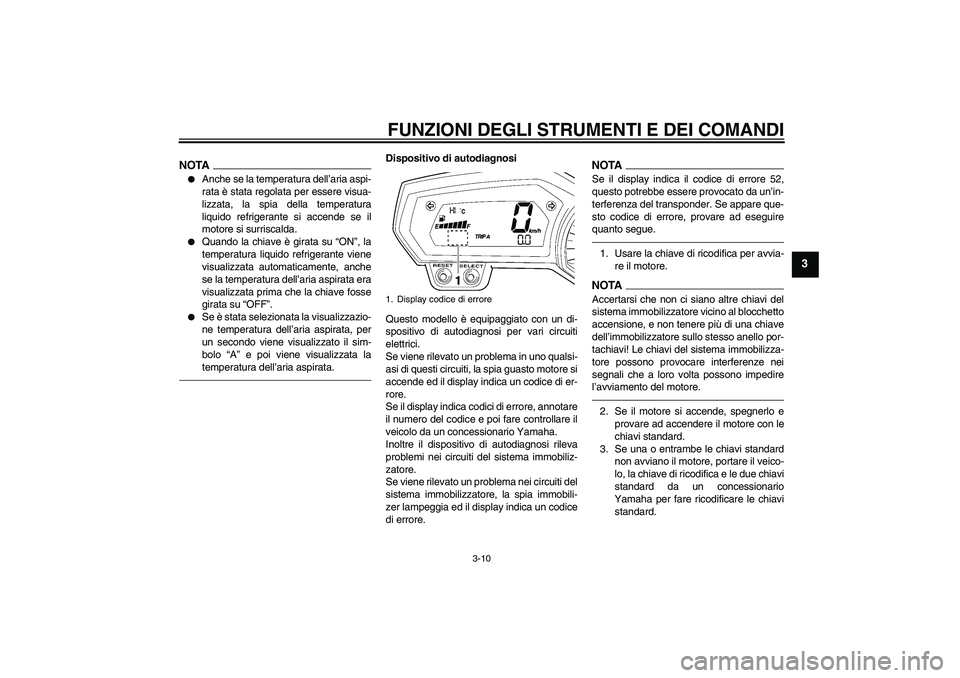

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
NOTA

Anche se la temperatura dell’aria aspi-
rata è stata regolata per essere visua-
lizzata, la spia della temperatura
liquido refrigerante si accende se il
motore si surriscalda.


Quando la chiave è girata su “ON”, la
temperatura liquido refrigerante viene
visualizzata automaticamente, anche
se la temperatura dell’aria aspirata era
visualizzata prima che la chiave fosse
girata su “OFF”.


Se è stata selezionata la visualizzazio-
ne temperatura dell’aria aspirata, per
un secondo viene visualizzato il sim-
bolo “A” e poi viene visualizzata la
temperatura dell’aria aspirata.
Dispositivo di autodiagnosi
Questo modello è equipaggiato con un di-
spositivo di autodiagnosi per vari circuiti
elettrici.
Se viene rilevato un problema in uno qualsi-
asi di questi circuiti, la spia guasto motore si
accende ed il display indica un codice di er-
rore.
Se il display indica codici di errore, annotare
il numero del codice e poi fare controllare il
veicolo da un concessionario Yamaha.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore.
Se viene rilevato un problema nei circuiti del
sistema immobilizzatore, la spia immobili-
zer lampeggia ed il display indica un codice
di errore.
NOTASe il display indica il codice di errore 52,
questo potrebbe essere provocato da un’in-
terferenza del transponder. Se appare que-
sto codice di errore, provare ad eseguire
quanto segue.1. Usare la chiave di ricodifica per avvia-
re il motore.NOTAAccertarsi che non ci siano altre chiavi del
sistema immobilizzatore vicino al blocchetto
accensione, e non tenere più di una chiave
dell’immobilizzatore sullo stesso anello por-
tachiavi! Le chiavi del sistema immobilizza-
tore possono provocare interferenze nei
segnali che a loro volta possono impedire
l’avviamento del motore.2. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.
3. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo, la chiave di ricodifica e le due chiavi
standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.
1. Display codice di errore
U1ECH0H0.book Page 10 Friday, August 20, 2010 10:47 AM

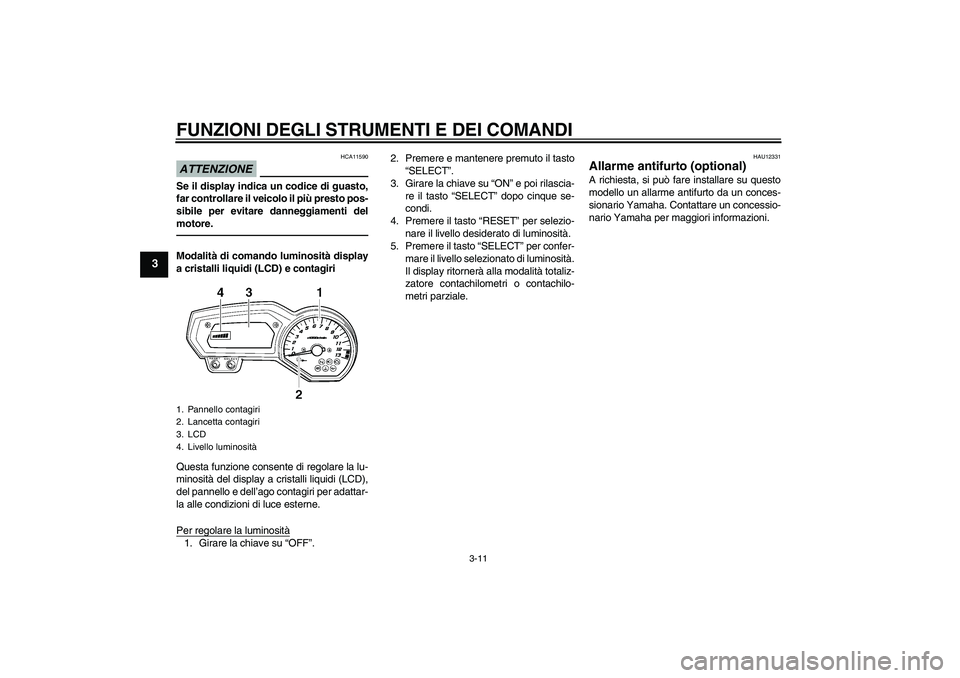

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
ATTENZIONE
HCA11590
Se il display indica un codice di guasto,
far controllare il veicolo il più presto pos-
sibile per evitare danneggiamenti del
motore.Modalità di comando luminosità display
a cristalli liquidi (LCD) e contagiri
Questa funzione consente di regolare la lu-
minosità del display a cristalli liquidi (LCD),
del pannello e dell’ago contagiri per adattar-
la alle condizioni di luce esterne.
Per regolare la luminosità1. Girare la chiave su “OFF”.2. Premere e mantenere premuto il tasto
“SELECT”.
3. Girare la chiave su “ON” e poi rilascia-
re il tasto “SELECT” dopo cinque se-
condi.
4. Premere il tasto “RESET” per selezio-
nare il livello desiderato di luminosità.
5. Premere il tasto “SELECT” per confer-
mare il livello selezionato di luminosità.
Il display ritornerà alla modalità totaliz-
zatore contachilometri o contachilo-
metri parziale.
HAU12331
Allarme antifurto (optional) A richiesta, si può fare installare su questo
modello un allarme antifurto da un conces-
sionario Yamaha. Contattare un concessio-
nario Yamaha per maggiori informazioni.
1. Pannello contagiri
2. Lancetta contagiri
3. LCD
4. Livello luminositàU1ECH0H0.book Page 11 Friday, August 20, 2010 10:47 AM

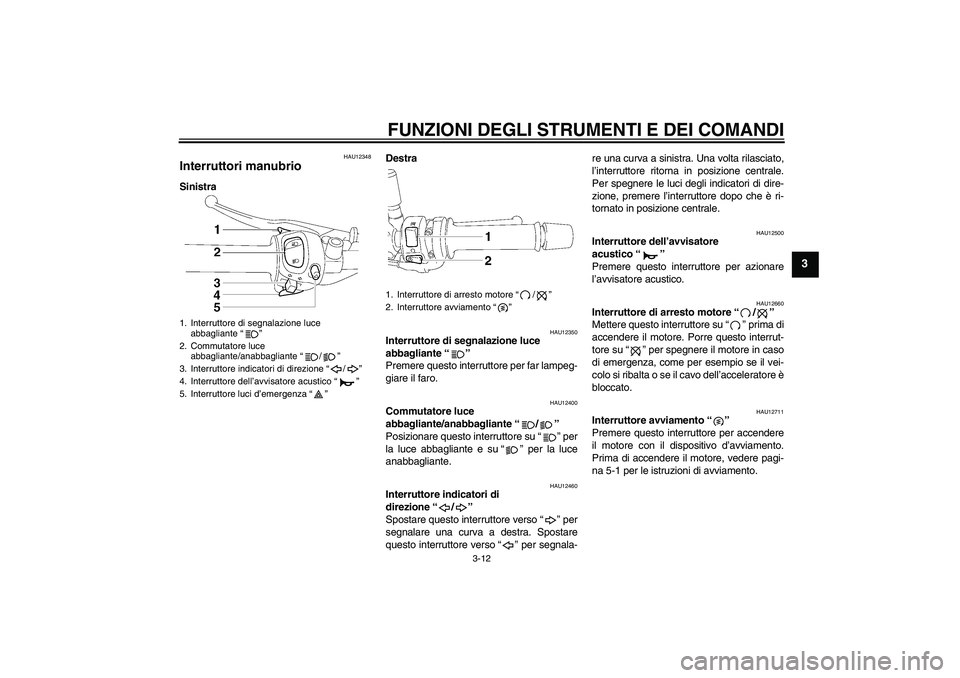

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
HAU12348
Interruttori manubrio SinistraDestra
HAU12350
Interruttore di segnalazione luce
abbagliante“”
Premere questo interruttore per far lampeg-
giare il faro.
HAU12400
Commutatore luce
abbagliante/anabbagliante“/”
Posizionare questo interruttore su“” per
la luce abbagliante e su“” per la luce
anabbagliante.
HAU12460
Interruttore indicatori di
direzione“/”
Spostare questo interruttore verso“” per
segnalare una curva a destra. Spostare
questo interruttore verso“” per segnala-re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore
acustico“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12660
Interruttore di arresto motore“/”
Mettere questo interruttore su“” prima di
accendere il motore. Porre questo interrut-
tore su“” per spegnere il motore in caso
di emergenza, come per esempio se il vei-
colo si ribalta o se il cavo dell’acceleratore è
bloccato.
HAU12711
Interruttore avviamento“”
Premere questo interruttore per accendere
il motore con il dispositivo d’avviamento.
Prima di accendere il motore, vedere pagi-
na 5-1 per le istruzioni di avviamento.
1. Interruttore di segnalazione luce
abbagliante“”
2. Commutatore luce
abbagliante/anabbagliante“/”
3. Interruttore indicatori di direzione“/”
4. Interruttore dell’avvisatore acustico“”
5. Interruttore luci d’emergenza“”
1. Interruttore di arresto motore“/”
2. Interruttore avviamento“”
U1ECH0H0.book Page 12 Friday, August 20, 2010 10:47 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
HAU44710
La spia guasto motore e la spia ABS (solo
per modelli con ABS) si accendono quando
si gira la chiave su “ON” e si preme l’inter-
ruttore avviamento, ma questo non indica
una disfunzione.
HAU12733
Interruttore luci d’emergenza“”
Con la chiave di accensione su “ON”
o“”, usare questo interruttore per accen-
dere le luci d’emergenza (lampeggio simul-
taneo di tutte le luci indicatori di direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro ve-
icolo in zone di traffico pericoloso.ATTENZIONE
HCA10061
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-
care la batteria.
HAU12820
Leva frizione La leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-25.)
HAU12871
Pedale cambio Il pedale cambio si trova sul lato sinistro del
motociclo e viene usato in combinazione
con la leva frizione quando si cambiano le
marce della trasmissione sempre in presa a
6 marce installata su questo motociclo.
1. Leva frizione
1. Pedale cambio
U1ECH0H0.book Page 13 Friday, August 20, 2010 10:47 AM

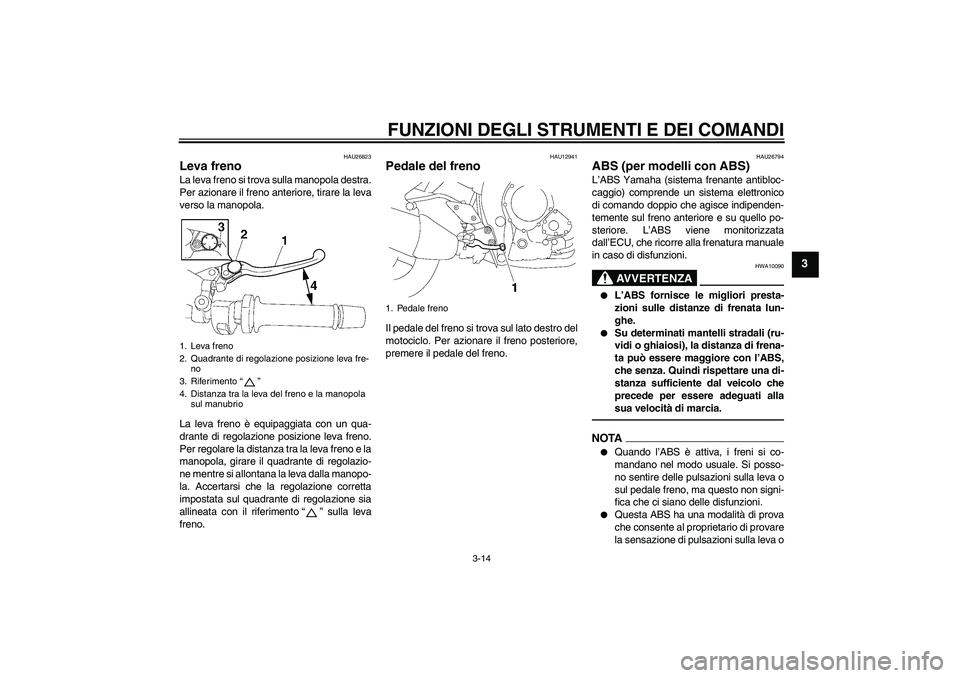

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
HAU26823
Leva freno La leva freno si trova sulla manopola destra.
Per azionare il freno anteriore, tirare la leva
verso la manopola.
La leva freno è equipaggiata con un qua-
drante di regolazione posizione leva freno.
Per regolare la distanza tra la leva freno e la
manopola, girare il quadrante di regolazio-
ne mentre si allontana la leva dalla manopo-
la. Accertarsi che la regolazione corretta
impostata sul quadrante di regolazione sia
allineata con il riferimento“” sulla leva
freno.
HAU12941
Pedale del freno Il pedale del freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale del freno.
HAU26794
ABS (per modelli con ABS) L’ABS Yamaha (sistema frenante antibloc-
caggio) comprende un sistema elettronico
di comando doppio che agisce indipenden-
temente sul freno anteriore e su quello po-
steriore. L’ABS viene monitorizzata
dall’ECU, che ricorre alla frenatura manuale
in caso di disfunzioni.
AVVERTENZA
HWA10090


L’ABS fornisce le migliori presta-
zioni sulle distanze di frenata lun-
ghe.


Su determinati mantelli stradali (ru-
vidi o ghiaiosi), la distanza di frena-
ta può essere maggiore con l’ABS,
che senza. Quindi rispettare una di-
stanza sufficiente dal veicolo che
precede per essere adeguati alla
sua velocità di marcia.
NOTA

Quando l’ABS è attiva, i freni si co-
mandano nel modo usuale. Si posso-
no sentire delle pulsazioni sulla leva o
sul pedale freno, ma questo non signi-
fica che ci siano delle disfunzioni.


Questa ABS ha una modalità di prova
che consente al proprietario di provare
la sensazione di pulsazioni sulla leva o
1. Leva freno
2. Quadrante di regolazione posizione leva fre-
no
3. Riferimento“”
4. Distanza tra la leva del freno e la manopola
sul manubrio
1. Pedale freno
U1ECH0H0.book Page 14 Friday, August 20, 2010 10:47 AM

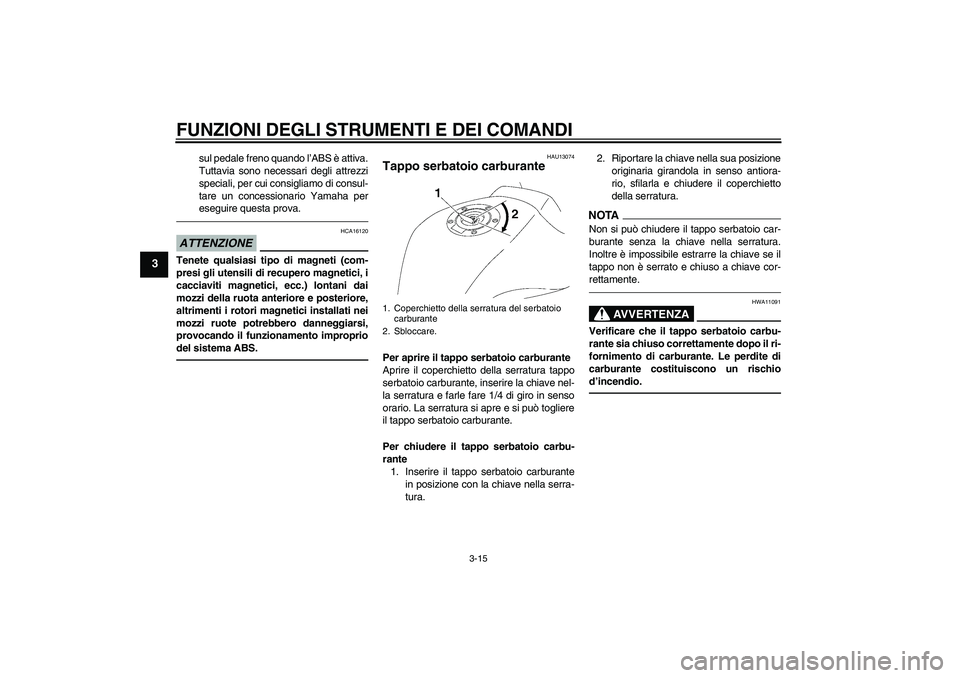

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3
sul pedale freno quando l’ABS è attiva.
Tuttavia sono necessari degli attrezzi
speciali, per cui consigliamo di consul-
tare un concessionario Yamaha per
eseguire questa prova.
ATTENZIONE
HCA16120
Tenete qualsiasi tipo di magneti (com-
presi gli utensili di recupero magnetici, i
cacciaviti magnetici, ecc.) lontani dai
mozzi della ruota anteriore e posteriore,
altrimenti i rotori magnetici installati nei
mozzi ruote potrebbero danneggiarsi,
provocando il funzionamento improprio
del sistema ABS.
HAU13074
Tappo serbatoio carburante Per aprire il tappo serbatoio carburante
Aprire il coperchietto della serratura tappo
serbatoio carburante, inserire la chiave nel-
la serratura e farle fare 1/4 di giro in senso
orario. La serratura si apre e si può togliere
il tappo serbatoio carburante.
Per chiudere il tappo serbatoio carbu-
rante
1. Inserire il tappo serbatoio carburante
in posizione con la chiave nella serra-
tura.2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.
NOTANon si può chiudere il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
AVVERTENZA
HWA11091
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il ri-
fornimento di carburante. Le perdite di
carburante costituiscono un rischio
d’incendio.
1. Coperchietto della serratura del serbatoio
carburante
2. Sbloccare.
U1ECH0H0.book Page 15 Friday, August 20, 2010 10:47 AM

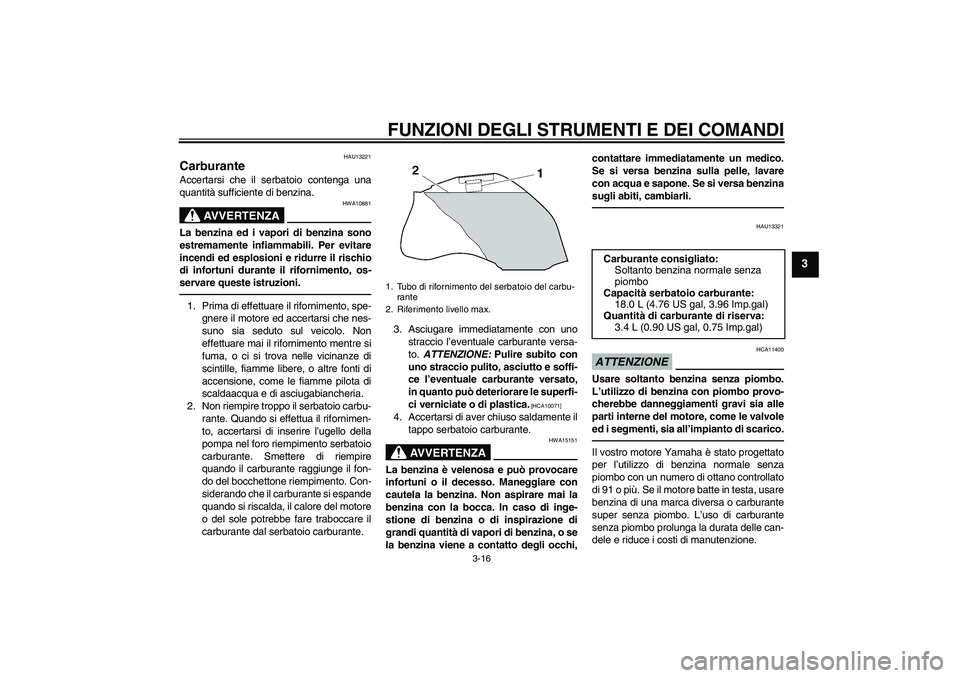

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
HAU13221
Carburante Accertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10881
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento, os-
servare queste istruzioni.1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio carbu-
rante. Quando si effettua il rifornimen-
to, accertarsi di inserire l’ugello della
pompa nel foro riempimento serbatoio
carburante. Smettere di riempire
quando il carburante raggiunge il fon-
do del bocchettone riempimento. Con-
siderando che il carburante si espande
quando si riscalda, il calore del motore
o del sole potrebbe fare traboccare il
carburante dal serbatoio carburante.3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le superfi-
ci verniciate o di plastica.
[HCA10071]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15151
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina o di inspirazione di
grandi quantità di vapori di benzina, o se
la benzina viene a contatto degli occhi,contattare immediatamente un medico.
Se si versa benzina sulla pelle, lavare
con acqua e sapone. Se si versa benzina
sugli abiti, cambiarli.
HAU13321
ATTENZIONE
HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvole
ed i segmenti, sia all’impianto di scarico.Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina normale senza
piombo con un numero di ottano controllato
di 91 o più. Se il motore batte in testa, usare
benzina di una marca diversa o carburante
super senza piombo. L’uso di carburante
senza piombo prolunga la durata delle can-
dele e riduce i costi di manutenzione.
1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Riferimento livello max.
Carburante consigliato:
Soltanto benzina normale senza
piombo
Capacità serbatoio carburante:
18.0 L (4.76 US gal, 3.96 Imp.gal)
Quantità di carburante di riserva:
3.4 L (0.90 US gal, 0.75 Imp.gal)
U1ECH0H0.book Page 16 Friday, August 20, 2010 10:47 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3

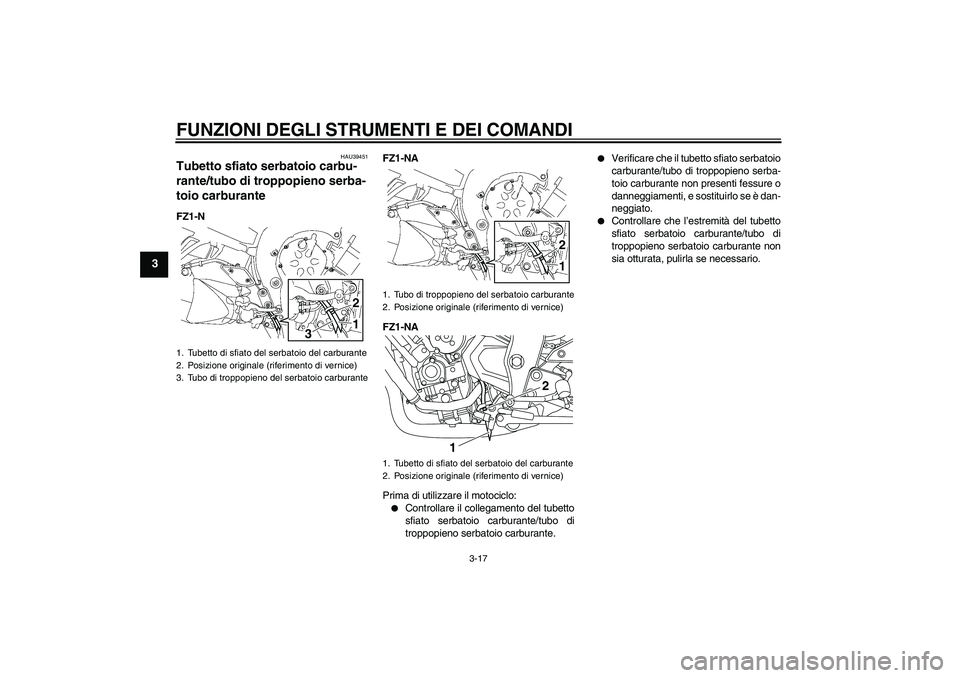

HAU39451
Tubetto sfiato serbatoio carbu-
rante/tubo di troppopieno serba-
toio carburante FZ1-NFZ1-NA
FZ1-NA
Prima di utilizzare il motociclo:


Controllare il collegamento del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante.


Verificare che il tubetto sfiato serbatoio
carburante/tubo di troppopieno serba-
toio carburante non presenti fessure o
danneggiamenti, e sostituirlo se è dan-
neggiato.


Controllare che l’estremità del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante non
sia otturata, pulirla se necessario.
1. Tubetto di sfiato del serbatoio del carburante
2. Posizione originale (riferimento di vernice)
3. Tubo di troppopieno del serbatoio carburante
3
21
1. Tubo di troppopieno del serbatoio carburante
2. Posizione originale (riferimento di vernice)
1. Tubetto di sfiato del serbatoio del carburante
2. Posizione originale (riferimento di vernice)
21
12
U1ECH0H0.book Page 17 Friday, August 20, 2010 10:47 AM
