2011 YAMAHA FZ1-N Manuale duso (in Italian)

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2140 mm (84.3 in)
Larghezza totale:
770 mm (30.3 in)
Altezza totale:
1060 mm (41.7 in)
Altezza alla sella:
815 mm (32.1 in)
Passo:
1460 mm (57.5 in)
Distanza da terra:
135 mm (5.31 in)
Raggio minimo di sterzata:
3000 mm (118.1 in)Peso:Peso in ordine di marcia:
FZ1-N 214 kg (472 lb)
FZ1-NA 221 kg (487 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
A quattro cilindri in linea
Cilindrata:
998 cm³
Alesaggio × corsa:
77.0 × 53.6 mm (3.03 × 2.11 in)
Rapporto di compressione:
11.50 :1
Sistema di avviamento:
Avviamento elettricoSistema di lubrificazione:
A carter umido
Olio motore:Marca consigliata:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oppure 20W-50
Gradazione dell’olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Senza sostituzione della cartuccia del filtro
dell’olio:
2.90 L (3.07 US qt, 2.55 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio:
3.10 L (3.28 US qt, 2.73 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.25 L (0.26 US qt, 0.22 Imp.qt)Capacità del radiatore (tutto il circuito
compreso):
2.25 L (2.38 US qt, 1.98 Imp.qt)
Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:
Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
18.0 L (4.76 US gal, 3.96 Imp.gal)
Quantità di riserva carburante:
3.4 L (0.90 US gal, 0.75 Imp.gal)Iniezione carburante:Corpo farfallato:
Sigla di identificazione:
2D11 20Candela/-e:Produttore/modello:
NGK/CR9E
Distanza elettrodi:
0.7–0.8 mm (0.028–0.031 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Rapporto di riduzione primaria:
1.512 (65/43)
Trasmissione finale:
A catena
Rapporto di riduzione secondaria:
2.647 (45/17)
Tipo di trasmissione:
Sempre in presa, a 6 rapporti
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U1ECH0H0.book Page 1 Friday, August 20, 2010 10:47 AM

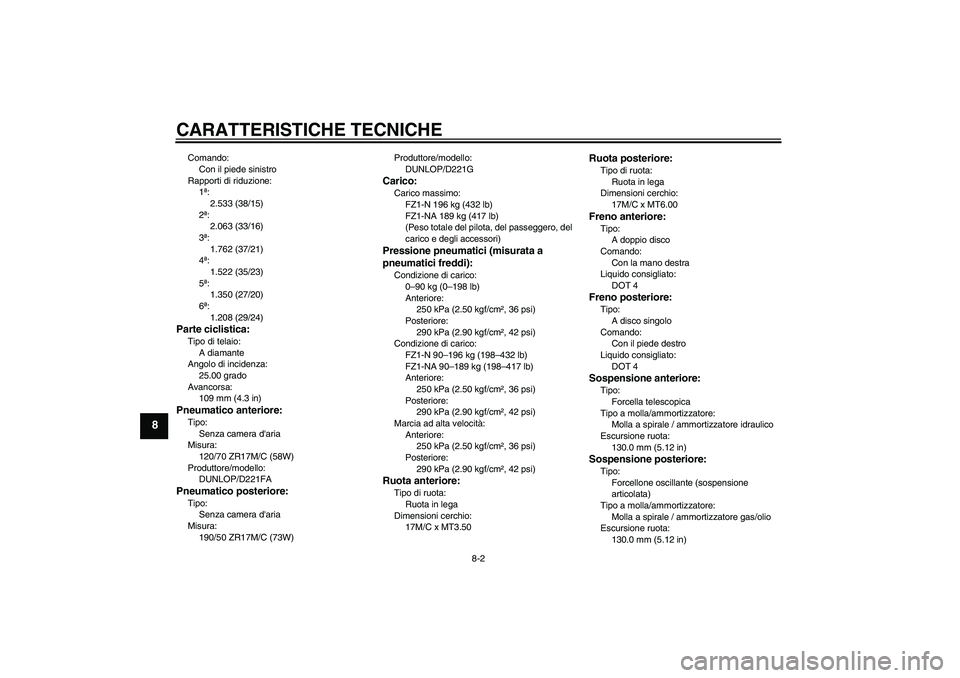

CARATTERISTICHE TECNICHE
8-2
8
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
2.533 (38/15)
2ª:
2.063 (33/16)
3ª:
1.762 (37/21)
4ª:
1.522 (35/23)
5ª:
1.350 (27/20)
6ª:
1.208 (29/24)Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
25.00 grado
Avancorsa:
109 mm (4.3 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello:
DUNLOP/D221FAPneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
190/50 ZR17M/C (73W)Produttore/modello:
DUNLOP/D221G
Carico:Carico massimo:
FZ1-N 196 kg (432 lb)
FZ1-NA 189 kg (417 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm², 42 psi)
Condizione di carico:
FZ1-N 90–196 kg (198–432 lb)
FZ1-NA 90–189 kg (198–417 lb)
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità:
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm², 42 psi)Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT3.50
Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT6.00Freno anteriore:Tipo:
A doppio disco
Comando:
Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
130.0 mm (5.12 in)Sospensione posteriore:Tipo:
Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
130.0 mm (5.12 in)
U1ECH0H0.book Page 2 Friday, August 20, 2010 10:47 AM

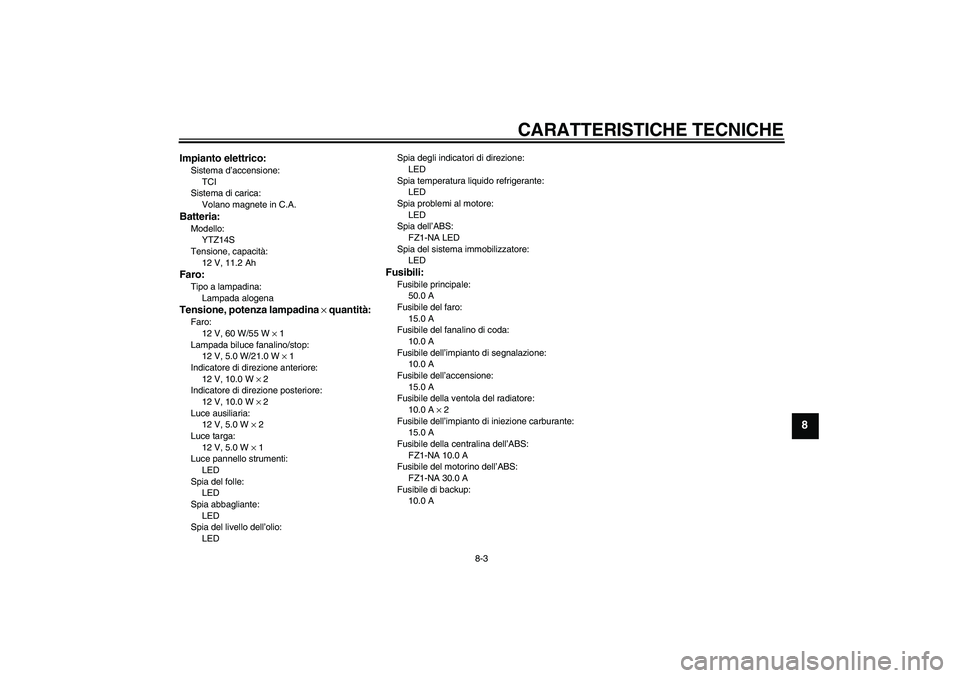

CARATTERISTICHE TECNICHE
8-3
8
Impianto elettrico:Sistema d’accensione:
TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
YTZ14S
Tensione, capacità:
12 V, 11.2 AhFaro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 60 W/55 W × 1
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W × 1
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 2
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
LED
Spia abbagliante:
LED
Spia del livello dell’olio:
LEDSpia degli indicatori di direzione:
LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LED
Spia dell’ABS:
FZ1-NA LED
Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
50.0 A
Fusibile del faro:
15.0 A
Fusibile del fanalino di coda:
10.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
15.0 A
Fusibile della ventola del radiatore:
10.0 A × 2
Fusibile dell’impianto di iniezione carburante:
15.0 A
Fusibile della centralina dell’ABS:
FZ1-NA 10.0 A
Fusibile del motorino dell’ABS:
FZ1-NA 30.0 A
Fusibile di backup:
10.0 A
U1ECH0H0.book Page 3 Friday, August 20, 2010 10:47 AM

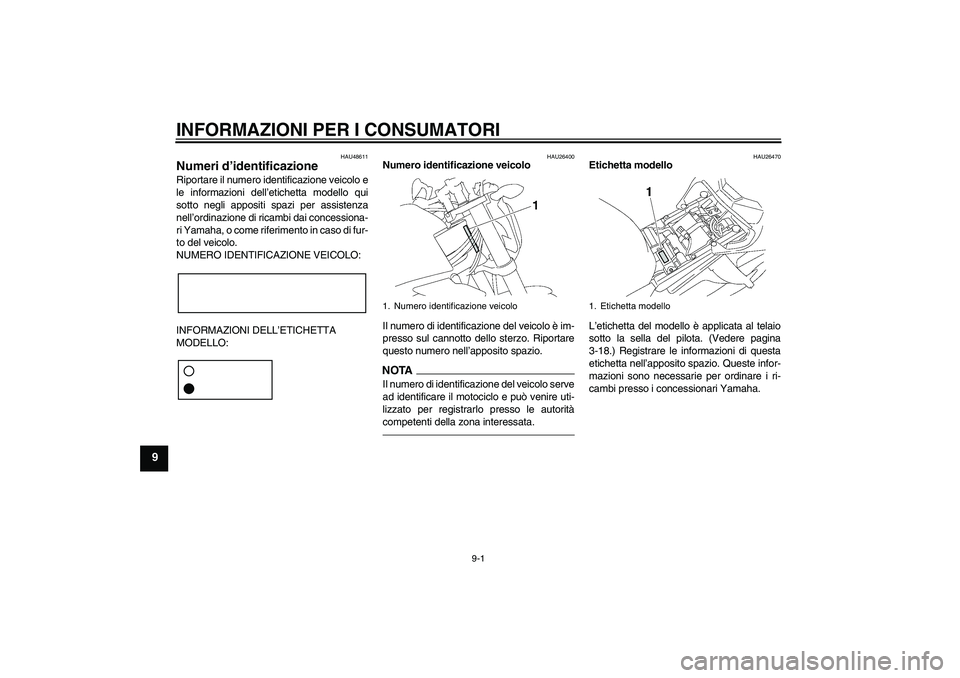

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU48611
Numeri d’identificazione Riportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessiona-
ri Yamaha, o come riferimento in caso di fur-
to del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26470
Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella del pilota. (Vedere pagina
3-18.) Registrare le informazioni di questa
etichetta nell’apposito spazio. Queste infor-
mazioni sono necessarie per ordinare i ri-
cambi presso i concessionari Yamaha.
1. Numero identificazione veicolo
1. Etichetta modello
U1ECH0H0.book Page 1 Friday, August 20, 2010 10:47 AM

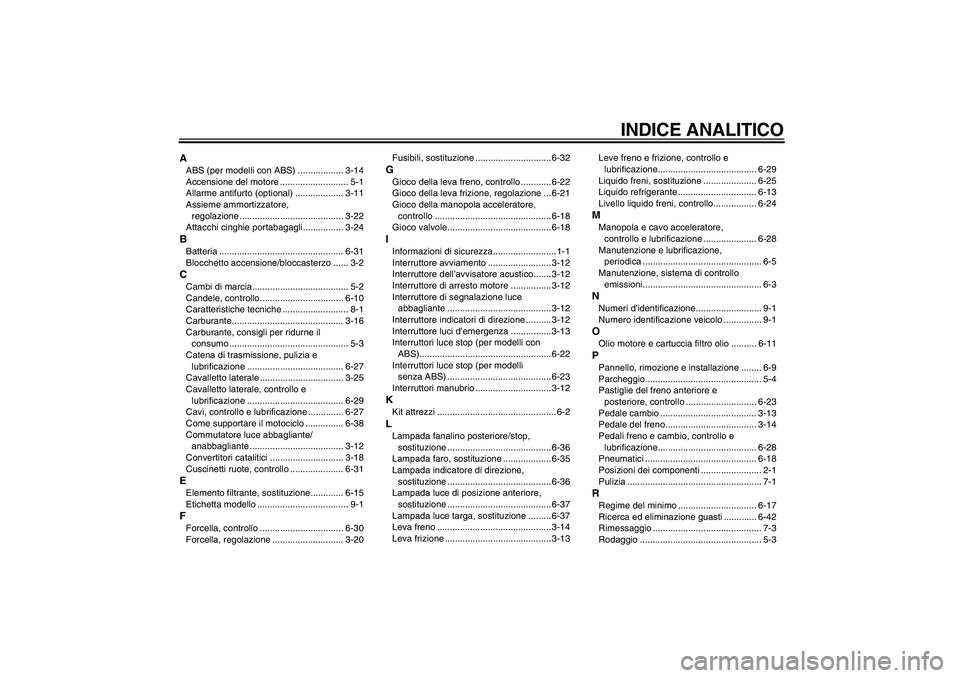

INDICE ANALITICO
AABS (per modelli con ABS) .................. 3-14
Accensione del motore ........................... 5-1
Allarme antifurto (optional) ................... 3-11
Assieme ammortizzatore,
regolazione ......................................... 3-22
Attacchi cinghie portabagagli................ 3-24BBatteria ................................................. 6-31
Blocchetto accensione/bloccasterzo ...... 3-2CCambi di marcia...................................... 5-2
Candele, controllo................................. 6-10
Caratteristiche tecniche .......................... 8-1
Carburante............................................ 3-16
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Catena di trasmissione, pulizia e
lubrificazione ...................................... 6-27
Cavalletto laterale ................................. 3-25
Cavalletto laterale, controllo e
lubrificazione ...................................... 6-29
Cavi, controllo e lubrificazione .............. 6-27
Come supportare il motociclo ............... 6-38
Commutatore luce abbagliante/
anabbagliante ..................................... 3-12
Convertitori catalitici ............................. 3-18
Cuscinetti ruote, controllo ..................... 6-31EElemento filtrante, sostituzione............. 6-15
Etichetta modello .................................... 9-1FForcella, controllo ................................. 6-30
Forcella, regolazione ............................ 3-20Fusibili, sostituzione .............................. 6-32
GGioco della leva freno, controllo ............ 6-22
Gioco della leva frizione, regolazione ... 6-21
Gioco della manopola acceleratore,
controllo .............................................. 6-18
Gioco valvole......................................... 6-18IInformazioni di sicurezza......................... 1-1
Interruttore avviamento ......................... 3-12
Interruttore dell’avvisatore acustico....... 3-12
Interruttore di arresto motore ................3-12
Interruttore di segnalazione luce
abbagliante ......................................... 3-12
Interruttore indicatori di direzione .......... 3-12
Interruttore luci d’emergenza ................ 3-13
Interruttori luce stop (per modelli con
ABS)....................................................6-22
Interruttori luce stop (per modelli
senza ABS) ......................................... 6-23
Interruttori manubrio .............................. 3-12KKit attrezzi ............................................... 6-2LLampada fanalino posteriore/stop,
sostituzione ......................................... 6-36
Lampada faro, sostituzione ................... 6-35
Lampada indicatore di direzione,
sostituzione ......................................... 6-36
Lampada luce di posizione anteriore,
sostituzione ......................................... 6-37
Lampada luce targa, sostituzione ......... 6-37
Leva freno ............................................. 3-14
Leva frizione .......................................... 3-13Leve freno e frizione, controllo e
lubrificazione....................................... 6-29
Liquido freni, sostituzione ..................... 6-25
Liquido refrigerante ............................... 6-13
Livello liquido freni, controllo................. 6-24
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-28
Manutenzione e lubrificazione,
periodica ............................................... 6-5
Manutenzione, sistema di controllo
emissioni............................................... 6-3NNumeri d’identificazione.......................... 9-1
Numero identificazione veicolo ............... 9-1OOlio motore e cartuccia filtro olio .......... 6-11PPannello, rimozione e installazione ........ 6-9
Parcheggio.............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-23
Pedale cambio ...................................... 3-13
Pedale del freno.................................... 3-14
Pedali freno e cambio, controllo e
lubrificazione....................................... 6-28
Pneumatici ............................................ 6-18
Posizioni dei componenti ........................ 2-1
Pulizia ..................................................... 7-1RRegime del minimo ............................... 6-17
Ricerca ed eliminazione guasti ............. 6-42
Rimessaggio ........................................... 7-3
Rodaggio ................................................ 5-3
U1ECH0H0.book Page 1 Friday, August 20, 2010 10:47 AM

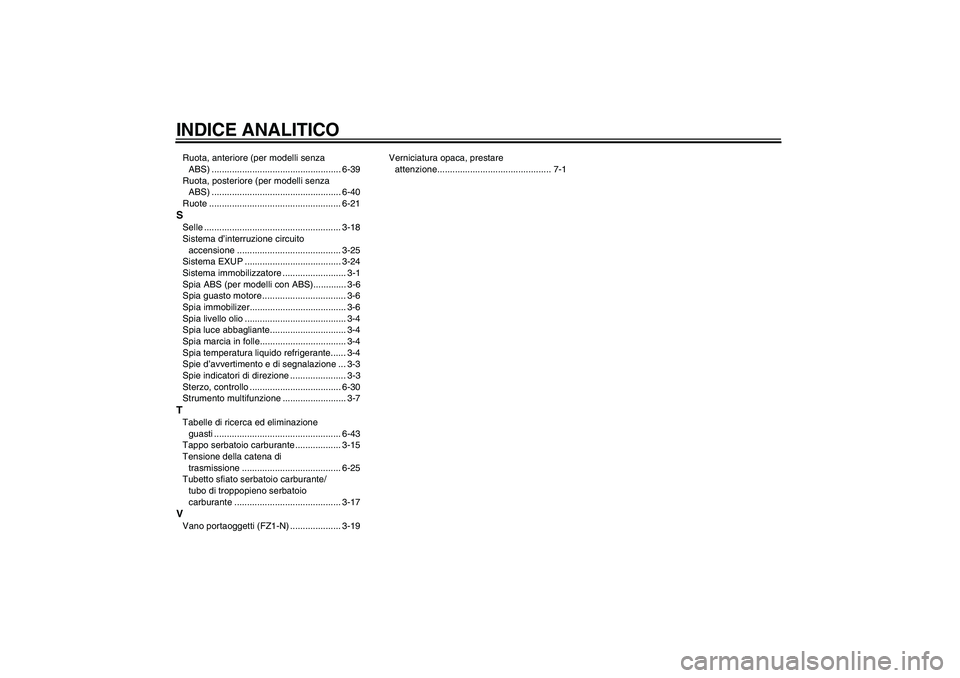

INDICE ANALITICORuota, anteriore (per modelli senza
ABS) ................................................... 6-39
Ruota, posteriore (per modelli senza
ABS) ................................................... 6-40
Ruote .................................................... 6-21SSelle ...................................................... 3-18
Sistema d’interruzione circuito
accensione ......................................... 3-25
Sistema EXUP ...................................... 3-24
Sistema immobilizzatore ......................... 3-1
Spia ABS (per modelli con ABS)............. 3-6
Spia guasto motore ................................. 3-6
Spia immobilizer...................................... 3-6
Spia livello olio ........................................ 3-4
Spia luce abbagliante.............................. 3-4
Spia marcia in folle.................................. 3-4
Spia temperatura liquido refrigerante...... 3-4
Spie d’avvertimento e di segnalazione ... 3-3
Spie indicatori di direzione ...................... 3-3
Sterzo, controllo .................................... 6-30
Strumento multifunzione ......................... 3-7TTabelle di ricerca ed eliminazione
guasti .................................................. 6-43
Tappo serbatoio carburante .................. 3-15
Tensione della catena di
trasmissione ....................................... 6-25
Tubetto sfiato serbatoio carburante/
tubo di troppopieno serbatoio
carburante .......................................... 3-17VVano portaoggetti (FZ1-N) .................... 3-19Verniciatura opaca, prestare
attenzione............................................. 7-1
U1ECH0H0.book Page 2 Friday, August 20, 2010 10:47 AM

U1ECH0H0.book Page 3 Friday, August 20, 2010 10:47 AM

STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2010.09-0.5×1 CR
(H)
DIC183
