2011 YAMAHA FZ1-N Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU10472
Blocchetto accensione/blocca-
sterzo Il blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltanto
per riscrivere i codici.
HAU36870
ON (aperto)
Tutti i circuiti elettrici vengono alimentati, l’il-
luminazione pannello strumenti, la luce fa-
nalino posteriore, la luce targa e le luci di
posizione si accendono ed è possibile av-
viare il motore. La chiave di accensione non
può essere sfilata.NOTAIl faro si accende automaticamente all’av-
viamento del motore e resta acceso fino a
quando la chiave non viene girata su “OFF”,
anche se il motore si arresta.
HAU10661
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10061
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti.
HAU10683
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.
Per bloccare lo sterzo1. Girare il manubrio completamente a
sinistra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.1. Premere.
2. Svoltare.12
U1ECH0H0.book Page 2 Friday, August 20, 2010 10:47 AM

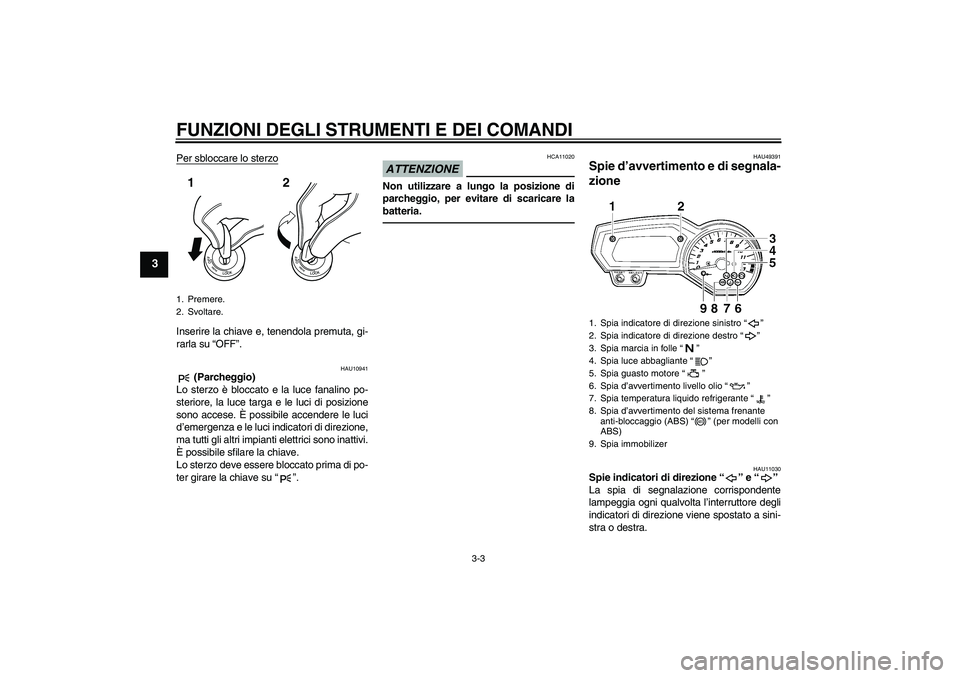

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
Per sbloccare lo sterzoInserire la chiave e, tenendola premuta, gi-
rarla su “OFF”.
HAU10941
(Parcheggio)
Lo sterzo è bloccato e la luce fanalino po-
steriore, la luce targa e le luci di posizione
sono accese. È possibile accendere le luci
d’emergenza e le luci indicatori di direzione,
ma tutti gli altri impianti elettrici sono inattivi.
È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su“”.
ATTENZIONE
HCA11020
Non utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare la
batteria.
HAU49391
Spie d’avvertimento e di segnala-
zione
HAU11030
Spie indicatori di direzione“” e“”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
1. Premere.
2. Svoltare.12
1. Spia indicatore di direzione sinistro“”
2. Spia indicatore di direzione destro“”
3. Spia marcia in folle“”
4. Spia luce abbagliante“”
5. Spia guasto motore“”
6. Spia d’avvertimento livello olio“”
7. Spia temperatura liquido refrigerante“”
8. Spia d’avvertimento del sistema frenante
anti-bloccaggio (ABS)“” (per modelli con
ABS)
9. Spia immobilizer
ABS
U1ECH0H0.book Page 3 Friday, August 20, 2010 10:47 AM

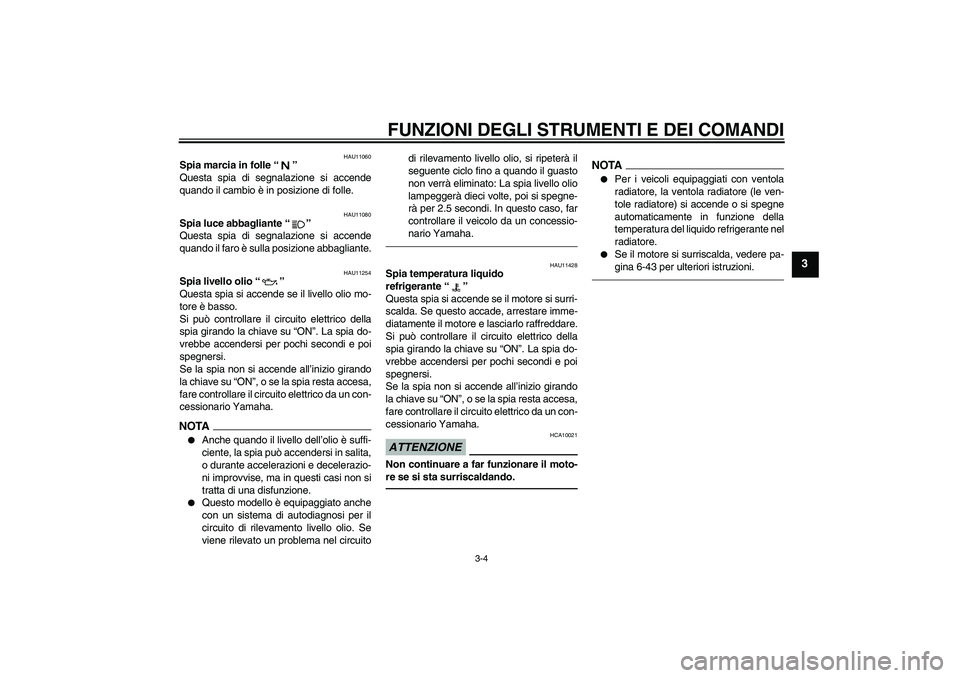

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAU11060
Spia marcia in folle“”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11080
Spia luce abbagliante“”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11254
Spia livello olio“”
Questa spia si accende se il livello olio mo-
tore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.NOTA

Anche quando il livello dell’olio è suffi-
ciente, la spia può accendersi in salita,
o durante accelerazioni e decelerazio-
ni improvvise, ma in questi casi non si
tratta di una disfunzione.


Questo modello è equipaggiato anche
con un sistema di autodiagnosi per il
circuito di rilevamento livello olio. Se
viene rilevato un problema nel circuitodi rilevamento livello olio, si ripeterà il
seguente ciclo fino a quando il guasto
non verrà eliminato: La spia livello olio
lampeggerà dieci volte, poi si spegne-
rà per 2.5 secondi. In questo caso, far
controllare il veicolo da un concessio-
nario Yamaha.
HAU11428
Spia temperatura liquido
refrigerante“”
Questa spia si accende se il motore si surri-
scalda. Se questo accade, arrestare imme-
diatamente il motore e lasciarlo raffreddare.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.ATTENZIONE
HCA10021
Non continuare a far funzionare il moto-
re se si sta surriscaldando.
NOTA

Per i veicoli equipaggiati con ventola
radiatore, la ventola radiatore (le ven-
tole radiatore) si accende o si spegne
automaticamente in funzione della
temperatura del liquido refrigerante nel
radiatore.


Se il motore si surriscalda, vedere pa-
gina 6-43 per ulteriori istruzioni.
U1ECH0H0.book Page 4 Friday, August 20, 2010 10:47 AM

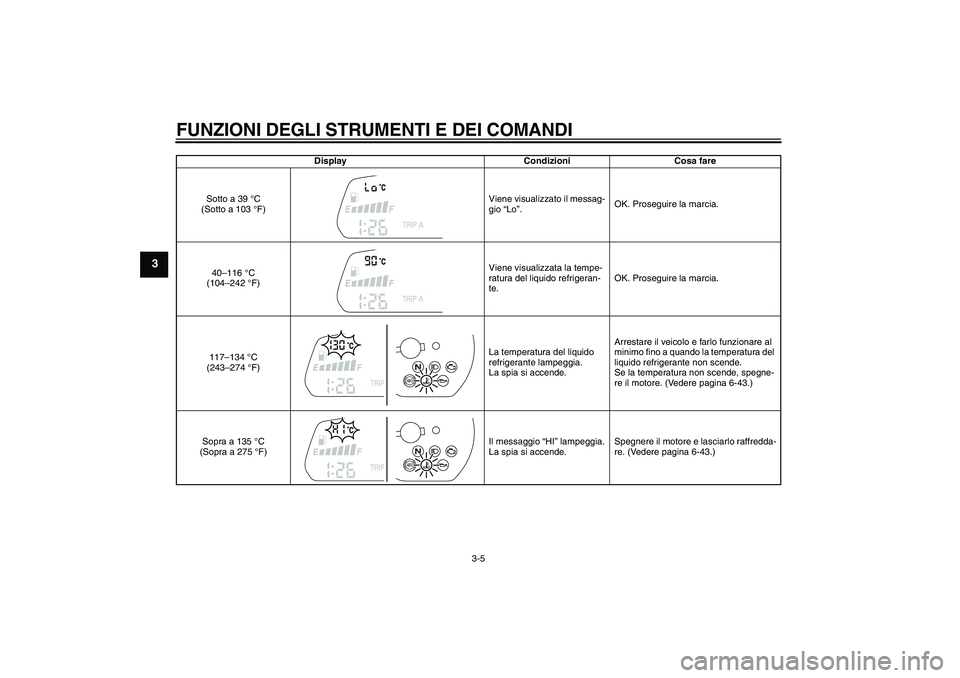

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
Display Condizioni Cosa fare
Sotto a 39 °C
(Sotto a 103 °F)Viene visualizzato il messag-
gio “Lo”.OK. Proseguire la marcia.
40–116 °C
(104–242 °F)Viene visualizzata la tempe-
ratura del liquido refrigeran-
te.OK. Proseguire la marcia.
117–134 °C
(243–274 °F)La temperatura del liquido
refrigerante lampeggia.
La spia si accende.Arrestare il veicolo e farlo funzionare al
minimo fino a quando la temperatura del
liquido refrigerante non scende.
Se la temperatura non scende, spegne-
re il motore. (Vedere pagina 6-43.)
Sopra a 135 °C
(Sopra a 275 °F)Il messaggio “HI” lampeggia.
La spia si accende.Spegnere il motore e lasciarlo raffredda-
re. (Vedere pagina 6-43.)
ABSABS
U1ECH0H0.book Page 5 Friday, August 20, 2010 10:47 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
HAU11534
Spia guasto motore“”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema nel circuito elettrico
di monitoraggio del motore. Se questo ac-
cade, far controllare il dispositivo di autodia-
gnosi da un concessionario Yamaha.
(Vedere pagina 3-10 per spiegazioni sul di-
spositivo di autodiagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU11545
Spia ABS“” (per modelli con ABS)
Se questa spia si accende o lampeggia du-
rante la guida, è possibile che l’ABS non
funzioni correttamente. Se questo accade,
fare controllare il sistema da un concessio-
nario Yamaha al più presto possibile. (Ve-
dere pagina 3-14.)
AVVERTENZA
HWA10081
Quando la spia ABS si accende o lam-
peggia durante la marcia, l’impianto fre-
nante ritorna alla frenatura
convenzionale. Pertanto stare attenti anon provocare il bloccaggio delle ruote
durante le frenate di emergenza. Se la
spia d’avvertimento si accende o lam-
peggia durante la marcia, fare controlla-
re l’impianto frenante da un
concessionario Yamaha al più presto
possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU38624
Spia immobilizer
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe ac-
cendersi per pochi secondi e poi spegnersi.
Se la spia di segnalazione non si accende
all’inizio girando la chiave su “ON”, o se la
spia di segnalazione resta accesa, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore. (Vedere pagina 3-10 per spiegazioni
sul dispositivo di autodiagnosi.)
ABS
U1ECH0H0.book Page 6 Friday, August 20, 2010 10:47 AM

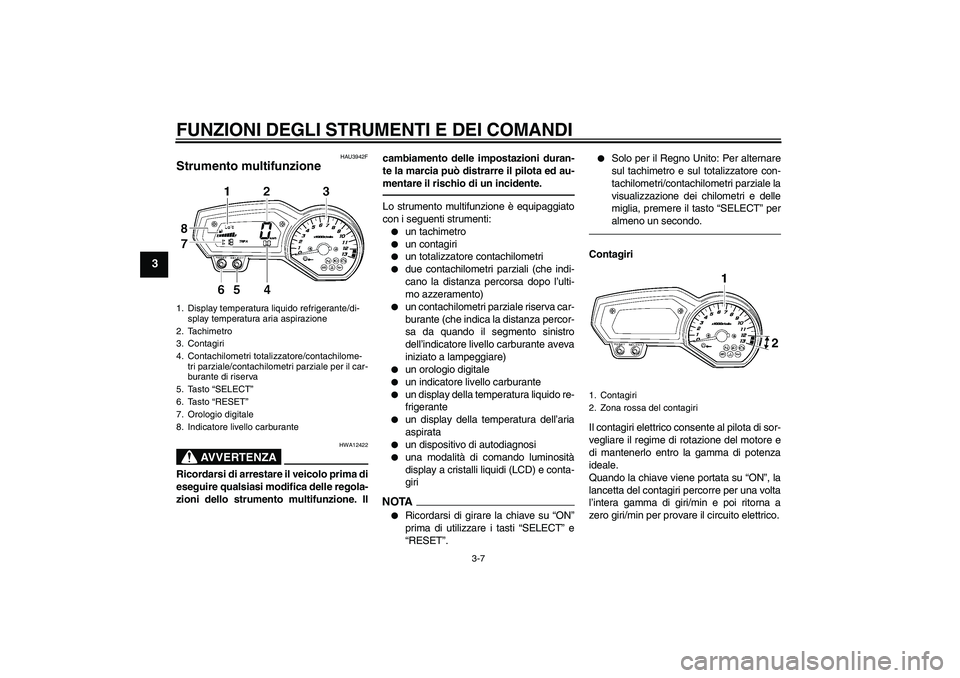

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3
HAU3942F
Strumento multifunzione
AVVERTENZA
HWA12422
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle regola-
zioni dello strumento multifunzione. Ilcambiamento delle impostazioni duran-
te la marcia può distrarre il pilota ed au-
mentare il rischio di un incidente.
Lo strumento multifunzione è equipaggiato
con i seguenti strumenti:

un tachimetro


un contagiri


un totalizzatore contachilometri


due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)


un contachilometri parziale riserva car-
burante (che indica la distanza percor-
sa da quando il segmento sinistro
dell’indicatore livello carburante aveva
iniziato a lampeggiare)


un orologio digitale


un indicatore livello carburante


un display della temperatura liquido re-
frigerante


un display della temperatura dell’aria
aspirata


un dispositivo di autodiagnosi


una modalità di comando luminosità
display a cristalli liquidi (LCD) e conta-
giri
NOTA

Ricordarsi di girare la chiave su “ON”
prima di utilizzare i tasti “SELECT” e
“RESET”.


Solo per il Regno Unito: Per alternare
sul tachimetro e sul totalizzatore con-
tachilometri/contachilometri parziale la
visualizzazione dei chilometri e delle
miglia, premere il tasto “SELECT” per
almeno un secondo.
Contagiri
Il contagiri elettrico consente al pilota di sor-
vegliare il regime di rotazione del motore e
di mantenerlo entro la gamma di potenza
ideale.
Quando la chiave viene portata su “ON”, la
lancetta del contagiri percorre per una volta
l’intera gamma di giri/min e poi ritorna a
zero giri/min per provare il circuito elettrico.
1. Display temperatura liquido refrigerante/di-
splay temperatura aria aspirazione
2. Tachimetro
3. Contagiri
4. Contachilometri totalizzatore/contachilome-
tri parziale/contachilometri parziale per il car-
burante di riserva
5. Tasto “SELECT”
6. Tasto “RESET”
7. Orologio digitale
8. Indicatore livello carburante
1. Contagiri
2. Zona rossa del contagiri
U1ECH0H0.book Page 7 Friday, August 20, 2010 10:47 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3
ATTENZIONE
HCA10031
Non far funzionare il motore quando il
contagiri è nella zona rossa.
Zona rossa: 12000 giri/min. e oltreOrologio digitale
L’orologio digitale viene visualizzato quan-
do la chiave è girata su “ON”. Inoltre, si può
visualizzare l’orologio digitale per 10 secon-
di premendo il tasto “SELECT” quando il
blocchetto accensione è in posizione
“OFF”, “LOCK” o“”.
Per regolare l’orologio digitale1. Girare la chiave in posizione di “ON”.
2. Premere contemporaneamente i tasti
“SELECT” e “RESET” per almeno due
secondi.3. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto “RE-
SET” per regolare le ore.
4. Premere il tasto “SELECT” e le cifre
dei minuti inizieranno a lampeggiare.
5. Premere il tasto “RESET” per regolare
i minuti.
6. Premere il tasto “SELECT” e poi rila-
sciarlo per avviare l’orologio digitale.
Modalità totalizzatore contachilometri e
contachilometri parziali
Premere il tasto “SELECT” per alternare sul
display le modalità totalizzatore contachilo-
metri “ODO” e contachilometri parziale
“TRIP A” e “TRIP B” nel seguente ordine:
TRIP A → TRIP B → ODO → TRIP AQuando la quantità di carburante nel serba-
toio carburante si riduce a 3.4 L (0.90 US
gal, 0.75 Imp.gal), il segmento sinistro
dell’indicatore livello carburante inizierà a
lampeggiare, ed il display del totalizzatore
contachilometri passerà automaticamente
alla modalità del contachilometri parziale ri-
serva carburante “F-TRIP” ed inizierà a
contare la distanza percorsa da quel punto.
In tal caso, premere il tasto “SELECT” per
alternare sul display le varie modalità di
contachilometri parziali e totalizzatore con-
tachilometri nel seguente ordine:
F-TRIP → TRIP A → TRIP B → ODO → F-
TRIP
Per azzerare un contachilometri parziale,
selezionarlo premendo il tasto “SELECT” e
poi premere il tasto “RESET” per almeno un
secondo. Se non si azzera manualmente il
contachilometri parziale riserva carburante,
esso si azzererà automaticamente e il di-
splay tornerà alla modalità precedente dopo
il rifornimento e una percorrenza di 5 km (3
mi).1. Orologio digitale
1. Contachilometri totalizzatore/contachilome-
tri parziale/contachilometri parziale per il car-
burante di riserva
U1ECH0H0.book Page 8 Friday, August 20, 2010 10:47 AM

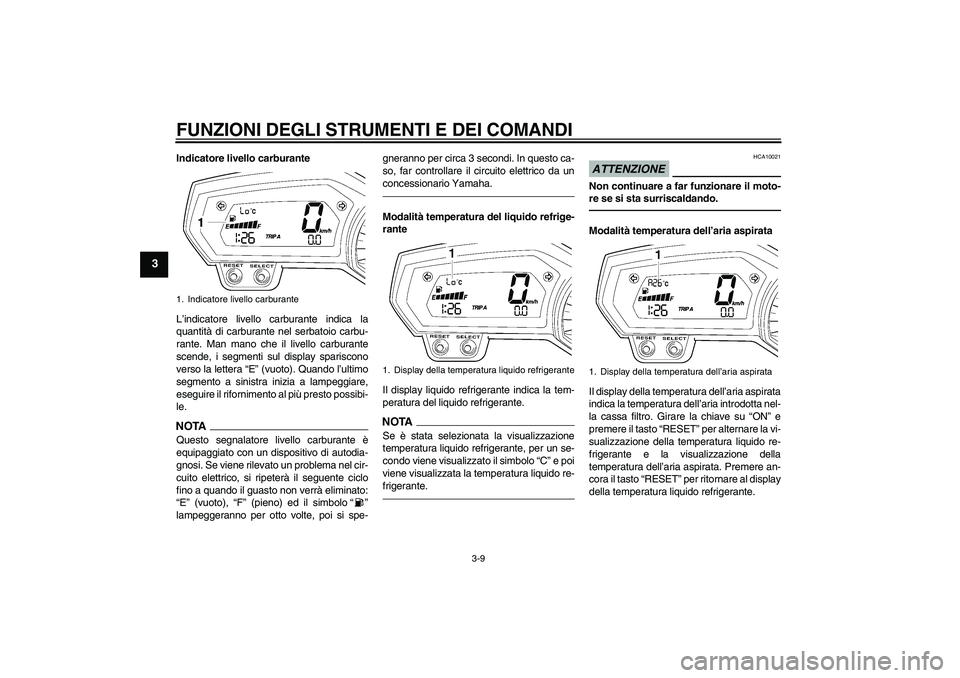

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
Indicatore livello carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti sul display spariscono
verso la lettera “E” (vuoto). Quando l’ultimo
segmento a sinistra inizia a lampeggiare,
eseguire il rifornimento al più presto possibi-
le.NOTAQuesto segnalatore livello carburante è
equipaggiato con un dispositivo di autodia-
gnosi. Se viene rilevato un problema nel cir-
cuito elettrico, si ripeterà il seguente ciclo
fino a quando il guasto non verrà eliminato:
“E” (vuoto), “F” (pieno) ed il simbolo“”
lampeggeranno per otto volte, poi si spe-gneranno per circa 3 secondi. In questo ca-
so, far controllare il circuito elettrico da un
concessionario Yamaha.
Modalità temperatura del liquido refrige-
rante
Il display liquido refrigerante indica la tem-
peratura del liquido refrigerante.NOTASe è stata selezionata la visualizzazione
temperatura liquido refrigerante, per un se-
condo viene visualizzato il simbolo “C” e poi
viene visualizzata la temperatura liquido re-
frigerante.
ATTENZIONE
HCA10021
Non continuare a far funzionare il moto-
re se si sta surriscaldando.Modalità temperatura dell’aria aspirata
Il display della temperatura dell’aria aspirata
indica la temperatura dell’aria introdotta nel-
la cassa filtro. Girare la chiave su “ON” e
premere il tasto “RESET” per alternare la vi-
sualizzazione della temperatura liquido re-
frigerante e la visualizzazione della
temperatura dell’aria aspirata. Premere an-
cora il tasto “RESET” per ritornare al display
della temperatura liquido refrigerante.
1. Indicatore livello carburante
1. Display della temperatura liquido refrigerante
1. Display della temperatura dell’aria aspirata
U1ECH0H0.book Page 9 Friday, August 20, 2010 10:47 AM
