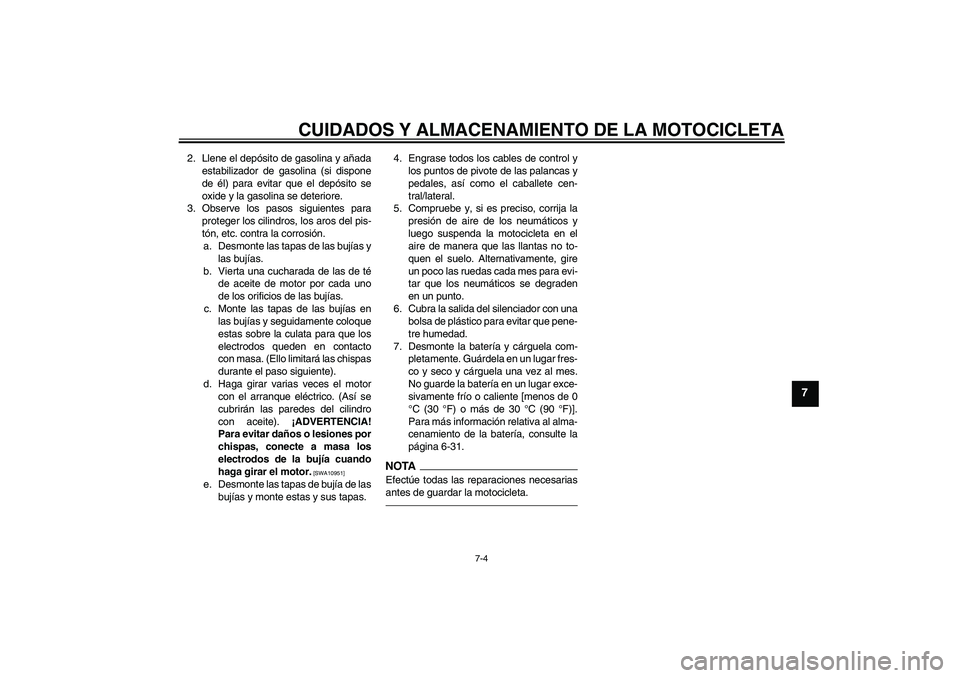

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
7
2. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
3. Observe los pasos siguientes para
proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.
a. Desmonte las tapas de las bujías y
las bujías.
b. Vierta una cucharada de las de té
de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en
las bujías y seguidamente coloque
estas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chispas
durante el paso siguiente).
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite). ¡ADVERTENCIA!
Para evitar daños o lesiones por
chispas, conecte a masa los
electrodos de la bujía cuando
haga girar el motor.
[SWA10951]
e. Desmonte las tapas de bujía de las
bujías y monte estas y sus tapas.4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.
5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para evi-
tar que los neumáticos se degraden
en un punto.
6. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pene-
tre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
°C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-31.
NOTAEfectúe todas las reparaciones necesarias
antes de guardar la motocicleta.
U1ECS0S0.book Page 4 Friday, August 20, 2010 10:58 AM

ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:
2140 mm (84.3 in)
Anchura total:
770 mm (30.3 in)
Altura total:
1060 mm (41.7 in)
Altura del asiento:
815 mm (32.1 in)
Distancia entre ejes:
1460 mm (57.5 in)
Holgura mínima al suelo:
135 mm (5.31 in)
Radio de giro mínimo:
3000 mm (118.1 in)Peso:Peso en orden de marcha:
FZ1-N 214 kg (472 lb)
FZ1-NA 221 kg (487 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros:
4 cilindros en línea
Cilindrada:
998 cm³
Calibre × Carrera:
77.0 × 53.6 mm (3.03 × 2.11 in)
Relación de compresión:
11.50 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Marca recomendada:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 o 20W-50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de
aceite:
2.90 L (3.07 US qt, 2.55 Imp.qt)
Con cartucho de repuesto del filtro de
aceite:
3.10 L (3.28 US qt, 2.73 Imp.qt)Sistema de refrigeración:Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas):
2.25 L (2.38 US qt, 1.98 Imp.qt)
Filtro de aire:Filtro de aire:
Elemento de papel revestido con aceiteCombustible:Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
18.0 L (4.76 US gal, 3.96 Imp.gal)
Cantidad de reserva de combustible:
3.4 L (0.90 US gal, 0.75 Imp.gal)Inyección de gasolina:Cuerpo del acelerador:
Marca ID:
2D11 20Bujía(s):Fabricante/modelo:
NGK/CR9E
Distancia entre electrodos de la bujía:
0.7–0.8 mm (0.028–0.031 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Relación de reducción primaria:
1.512 (65/43)
Transmisión final:
Cadena
Relación de reducción secundaria:
2.647 (45/17)
Tipo de transmisión:
Velocidad 6, engrane constante
Operación:
Operación con pie izquierdo
–20–10 0
1020 30 40 50 ˚C 10 30 50 70 90 110 0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U1ECS0S0.book Page 1 Friday, August 20, 2010 10:58 AM

ESPECIFICACIONES
8-2
8
Relación de engranajes:
1a:
2.533 (38/15)
2a:
2.063 (33/16)
3a:
1.762 (37/21)
4a:
1.522 (35/23)
5a:
1.350 (27/20)
6a:
1.208 (29/24)Chasis:Tipo de bastidor:
Diamante
Ángulo del eje delantero:
25.00 °
Base del ángulo de inclinación:
109 mm (4.3 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70 ZR17M/C (58W)
Fabricante/modelo:
DUNLOP/D221FANeumático trasero:Tipo:
Sin cámara
Tamaño:
190/50 ZR17M/C (73W)
Fabricante/modelo:
DUNLOP/D221G
Carga:Carga máxima:
FZ1-N 196 kg (432 lb)
FZ1-NA 189 kg (417 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Condiciones de carga:
FZ1-N 90–196 kg (198–432 lb)
FZ1-NA 90–189 kg (198–417 lb)
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Conducción a alta velocidad:
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT3.50Rueda trasera:Tipo de rueda:
Rueda de fundiciónTamaño de la llanta:
17M/C x MT6.00
Freno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
130.0 mm (5.12 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
130.0 mm (5.12 in)Sistema eléctrico:Sistema de encendido:
TCI
U1ECS0S0.book Page 2 Friday, August 20, 2010 10:58 AM

ESPECIFICACIONES
8-3
8
Sistema estándar:
Magneto CABatería:Modelo:
YTZ14S
Voltaje, capacidad:
12 V, 11.2 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 60 W/55 W × 1
Luz de freno y posterior:
12 V, 5.0 W/21.0 W × 1
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 2
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia:
LEDLuz de alarma de temperatura del
refrigerante:
LED
Luz de aviso de avería en el motor:
LED
Luz de aviso del sistema ABS:
FZ1-NA LED
Luz indicadora del sistema inmovilizador:
LED
Fusibles:Fusible principal:
50.0 A
Fusible del faro:
15.0 A
Fusible del piloto trasero:
10.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
15.0 A
Fusible del ventilador del radiador:
10.0 A × 2
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible de la unidad de control del sistema
ABS:
FZ1-NA 10.0 A
Fusible del motor del sistema ABS:
FZ1-NA 30.0 A
Fusible de repuesto:
10.0 A
U1ECS0S0.book Page 3 Friday, August 20, 2010 10:58 AM

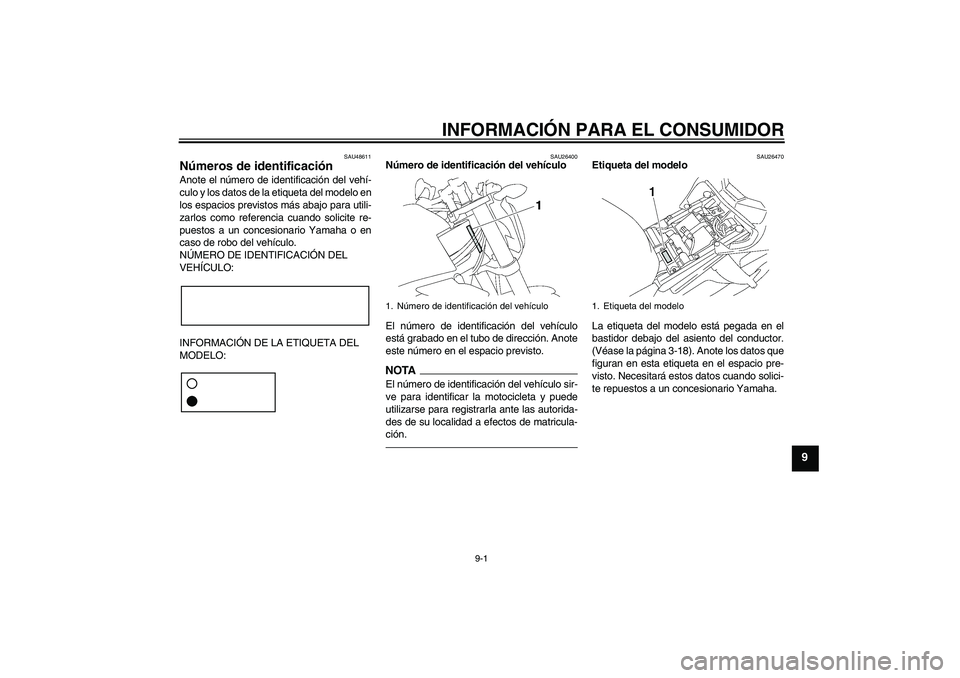

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU48611
Números de identificación Anote el número de identificación del vehí-
culo y los datos de la etiqueta del modelo en
los espacios previstos más abajo para utili-
zarlos como referencia cuando solicite re-
puestos a un concesionario Yamaha o en
caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26470
Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del conductor.
(Véase la página 3-18). Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando solici-
te repuestos a un concesionario Yamaha.
1. Número de identificación del vehículo
1. Etiqueta del modelo
U1ECS0S0.book Page 1 Friday, August 20, 2010 10:58 AM

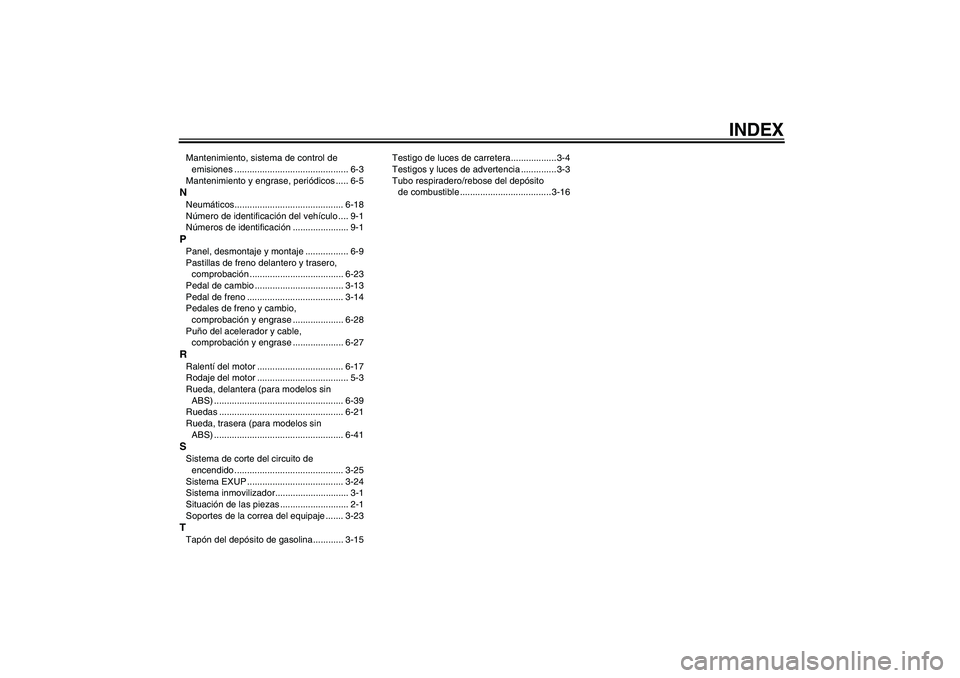

INDEXAABS (modelos con ABS) ....................... 3-14
Aceite del motor y cartucho del filtro de
aceite .................................................. 6-11
Alarma antirrobo (opcional)................... 3-11
Almacenamiento ..................................... 7-3
Apoyo de la motocicleta ........................ 6-39
Arranque del motor ................................. 5-1
Asientos ................................................ 3-18BBatería .................................................. 6-31
Bombilla de la luz de freno/piloto
trasero, cambio ................................... 6-36
Bombilla de la luz de la matrícula,
cambio ................................................ 6-37
Bombilla del faro, cambio...................... 6-35
Bombilla del intermitente, cambio ......... 6-37
Bombilla de una luz de posición,
cambio ................................................ 6-38
Bujías, comprobación ........................... 6-10CCaballete lateral .................................... 3-24
Caballete lateral, comprobación y
engrase............................................... 6-29
Cables, comprobación y engrase ......... 6-27
Cadena de transmisión, limpieza y
engrase............................................... 6-26
Cambio.................................................... 5-2
Catalizador ............................................ 3-17
Cojinetes de las ruedas,
comprobación ..................................... 6-31
Color mate, precaución ........................... 7-1
Compartimento portaobjetos (FZ1-N) ... 3-19
Conjunto amortiguador, ajuste .............. 3-22Conmutador de la luz de cruce/
carretera ............................................. 3-12
Consumo de gasolina, consejos para
reducirlo ............................................... 5-3
Cuadros de identificación de averías ... 6-44
Cuidados ................................................ 7-1
DDirección, comprobación ...................... 6-30EEspecificaciones ..................................... 8-1
Estacionamiento ..................................... 5-4
Etiqueta del modelo ................................ 9-1FFiltro de aire, cambio ............................ 6-15
Fusibles, cambio................................... 6-32GGasolina ............................................... 3-15HHolgura de la válvula ............................ 6-18
Horquilla delantera, ajuste .................... 3-20
Horquilla delantera, comprobación ....... 6-29IIdentificación de averías ....................... 6-42
Indicador multifunción............................. 3-7
Información relativa a la seguridad......... 1-1
Interruptor de arranque......................... 3-12
Interruptor de intermitencia................... 3-12
Interruptor de la bocina......................... 3-12
Interruptor de luces de emergencia ...... 3-12
Interruptor de paro del motor ................ 3-12
Interruptor de ráfagas ........................... 3-12
Interruptores de la luz de freno (para
modelos con ABS) ............................. 6-22Interruptores de la luz de freno (para
modelos sin ABS) ............................... 6-22
Interruptores del manillar ...................... 3-12
Interruptor principal/Bloqueo de
dirección ............................................... 3-2
JJuego de herramientas ........................... 6-2
Juego de la cadena de transmisión ...... 6-25
Juego libre de la maneta de embrague,
ajuste .................................................. 6-21
Juego libre de la maneta del freno,
comprobación ..................................... 6-22
Juego libre del puño del acelerador,
comprobación ..................................... 6-18LLíquido de freno, comprobación............ 6-23
Líquido de frenos, cambio ..................... 6-25
Líquido refrigerante ............................... 6-13
Luces indicadoras de intermitencia ......... 3-4
Luz de aviso de avería del motor ............ 3-6
Luz de aviso del ABS (modelos con
ABS) ..................................................... 3-6
Luz de aviso de la temperatura del
líquido refrigerante ................................ 3-4
Luz de aviso del nivel de aceite .............. 3-4
Luz indicadora del sistema
inmovilizador ......................................... 3-6
Luz indicadora de punto muerto.............. 3-4MManeta de embrague ............................ 3-13
Maneta de freno .................................... 3-13
Manetas de freno y embrague,
comprobación y engrase .................... 6-28
U1ECS0S0.book Page 1 Friday, August 20, 2010 10:58 AM

INDEX
Mantenimiento, sistema de control de
emisiones ............................................. 6-3
Mantenimiento y engrase, periódicos ..... 6-5NNeumáticos........................................... 6-18
Número de identificación del vehículo .... 9-1
Números de identificación ...................... 9-1PPanel, desmontaje y montaje ................. 6-9
Pastillas de freno delantero y trasero,
comprobación ..................................... 6-23
Pedal de cambio ................................... 3-13
Pedal de freno ...................................... 3-14
Pedales de freno y cambio,
comprobación y engrase .................... 6-28
Puño del acelerador y cable,
comprobación y engrase .................... 6-27RRalentí del motor .................................. 6-17
Rodaje del motor .................................... 5-3
Rueda, delantera (para modelos sin
ABS) ................................................... 6-39
Ruedas ................................................. 6-21
Rueda, trasera (para modelos sin
ABS) ................................................... 6-41SSistema de corte del circuito de
encendido ........................................... 3-25
Sistema EXUP ...................................... 3-24
Sistema inmovilizador............................. 3-1
Situación de las piezas ........................... 2-1
Soportes de la correa del equipaje ....... 3-23TTapón del depósito de gasolina............ 3-15Testigo de luces de carretera..................3-4
Testigos y luces de advertencia ..............3-3
Tubo respiradero/rebose del depósito
de combustible .................................... 3-16
U1ECS0S0.book Page 2 Friday, August 20, 2010 10:58 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
