MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-25
6
SAU22731
Cambio del líquido de frenos Solicite a un concesionario Yamaha que
cambie el líquido de frenos según los inter-
valos que se especifican en la NOTA que si-
gue al cuadro de mantenimiento periódico y
engrase. Además, se deben cambiar las
juntas de aceite de las bombas y las pinzas
de freno, así como los tubos de freno, se-
gún los intervalos indicados a continuación
o siempre que estén dañados o presenten
fugas.

Juntas de aceite: Cambiar cada dos
años.


Tubos de freno: Cambiar cada cuatro
años.
SAU22760
Juego de la cadena de transmi-
sión Debe comprobar el juego de la cadena de
transmisión antes de cada utilización y ajus-
tarlo si es preciso.
SAU22773
Para comprobar el juego de la cadena de
transmisión
1. Coloque la motocicleta sobre el caba-
llete lateral.NOTA
Cuando compruebe y ajuste el juego de la
cadena de transmisión, no debe haber nin-
gún peso sobre la motocicleta.2. Ponga la transmisión en la posición de
punto muerto.
3. Mueva la rueda trasera empujando la
motocicleta hasta encontrar la parte
más tensa de la cadena de transmi-
sión y, seguidamente, mida el juego
de ésta como se muestra.4. Si el juego de la cadena de transmi-
sión es incorrecto, ajústelo del modo
siguiente.
SAU34316
Para ajustar el juego de la cadena de
transmisión
1. Afloje la tuerca del eje y la contratuer-
ca a cada lado del basculante.
2. Para tensar la cadena de transmisión,
gire el perno de ajuste de la holgura en
cada extremo del basculante en la di-
rección (a). Para aflojar la cadena de
transmisión, gire el perno de ajuste en
cada extremo del basculante en la di-
rección (b) y, seguidamente, empuje
la rueda trasera hacia adelante.
ATENCIÓN: Una holgura incorrecta
de la cadena de transmisión sobre-
cargará el motor y otros componen- Juego de la cadena de transmisión:
20.0–30.0 mm (0.79–1.18 in)1. Juego de la cadena de transmisión
U1ECS0S0.book Page 25 Friday, August 20, 2010 10:58 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-26
6
tes vitales de la motocicleta y
puede provocar que la cadena se
salga o se rompa. Para evitarlo,
mantenga la holgura de la cadena
de transmisión dentro de los límites
especificados.
[SCA10571]
NOTACon la ayuda de las marcas de alineación a
cada lado del basculante, verifique que am-
bos tensores de cadena de transmisión
queden en la misma posición para la co-
rrecta alineación de la rueda.
3. Apriete las tuercas del eje y luego las
contratuercas con el par especificado.

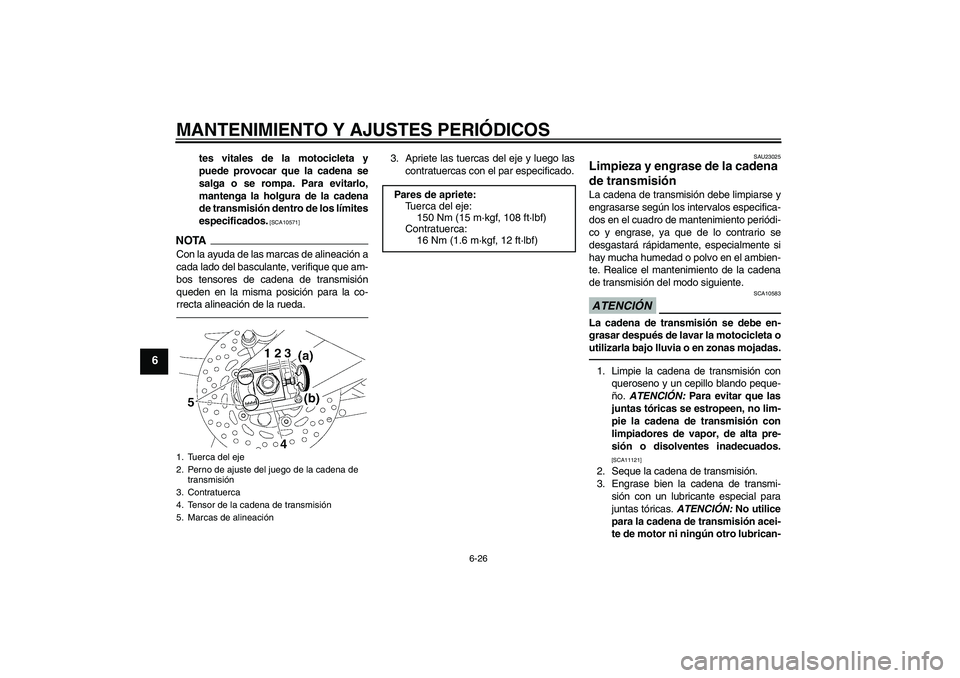

SAU23025
Limpieza y engrase de la cadena
de transmisión La cadena de transmisión debe limpiarse y
engrasarse según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase, ya que de lo contrario se
desgastará rápidamente, especialmente si
hay mucha humedad o polvo en el ambien-
te. Realice el mantenimiento de la cadena
de transmisión del modo siguiente.ATENCIÓN
SCA10583
La cadena de transmisión se debe en-
grasar después de lavar la motocicleta o
utilizarla bajo lluvia o en zonas mojadas.1. Limpie la cadena de transmisión con
queroseno y un cepillo blando peque-
ño. ATENCIÓN: Para evitar que las
juntas tóricas se estropeen, no lim-
pie la cadena de transmisión con
limpiadores de vapor, de alta pre-
sión o disolventes inadecuados.
[SCA11121]
2. Seque la cadena de transmisión.
3. Engrase bien la cadena de transmi-
sión con un lubricante especial para
juntas tóricas. ATENCIÓN: No utilice
para la cadena de transmisión acei-
te de motor ni ningún otro lubrican-
1. Tuerca del eje
2. Perno de ajuste del juego de la cadena de
transmisión
3. Contratuerca
4. Tensor de la cadena de transmisión
5. Marcas de alineación
Pares de apriete:
Tuerca del eje:
150 Nm (15 m·kgf, 108 ft·lbf)
Contratuerca:
16 Nm (1.6 m·kgf, 12 ft·lbf)
U1ECS0S0.book Page 26 Friday, August 20, 2010 10:58 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-27
6
te, ya que pueden contener
sustancias potencialmente dañinas
para las juntas tóricas.
[SCA11111]SAU23095
Comprobación y engrase de los
cables Antes de cada utilización debe comprobar
el funcionamiento y el estado de todos los
cables de control, así como engrasar los ca-
bles y sus extremos si es necesario. Si un
cable está dañado o no se mueve con sua-
vidad, hágalo revisar o cambiar por un con-
cesionario Yamaha. ¡ADVERTENCIA! Si
se daña el alojamiento exterior de los ca-
bles, es posible que se origine óxido en
el interior y que se causen interferencias
con el movimiento del cable. Cambie los
cables dañados lo antes posible para
evitar situaciones que no sean seguras.[SWA10711]SAU23114
Comprobación y engrase del
puño del acelerador y el cable Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Asimismo, se debe engrasar el cable
en un concesionario Yamaha según los in-
tervalos especificados en el cuadro de
mantenimiento periódico.
El cable del acelerador está provisto de una
cubierta de goma. Verifique que la cubierta
esté bien colocada. Aunque esté bien colo-
cada, la cubierta no protege por completo el
cable contra la penetración de agua. Por
tanto, evite echar agua directamente sobre
la cubierta o el cable cuando lave el vehícu-
lo. Si la cubierta del cable se ensucia, lím-
piela con un trapo húmedo.
Lubricante recomendado:
Lubricante Yamaha para cadenas y
cables o aceite de motor
U1ECS0S0.book Page 27 Friday, August 20, 2010 10:58 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-28
6
SAU44272

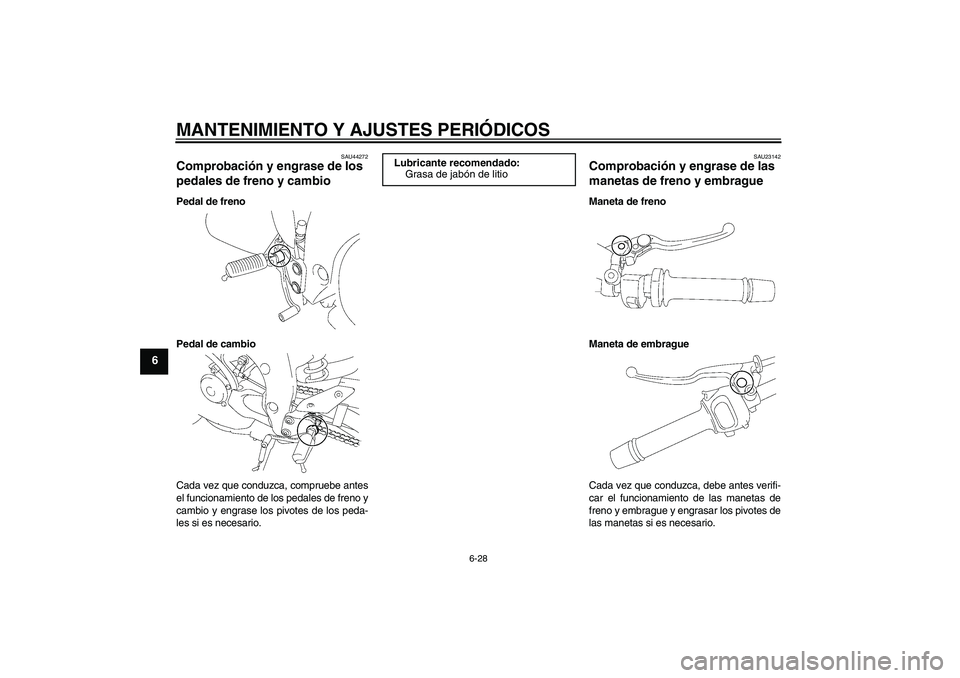

Comprobación y engrase de los
pedales de freno y cambio Pedal de freno
Pedal de cambio
Cada vez que conduzca, compruebe antes
el funcionamiento de los pedales de freno y
cambio y engrase los pivotes de los peda-
les si es necesario.
SAU23142
Comprobación y engrase de las
manetas de freno y embrague Maneta de freno
Maneta de embrague
Cada vez que conduzca, debe antes verifi-
car el funcionamiento de las manetas de
freno y embrague y engrasar los pivotes de
las manetas si es necesario.
Lubricante recomendado:
Grasa de jabón de litio
U1ECS0S0.book Page 28 Friday, August 20, 2010 10:58 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-29
6
SAU23202
Comprobación y engrase del ca-
ballete lateral Antes de cada utilización debe comprobar
el funcionamiento del caballete lateral y en-
grasar el pivote y las superficies de contac-
to metal-metal si es necesario.
ADVERTENCIA
SWA10731
Si el caballete lateral no sube y baja con
suavidad, hágalo revisar o reparar en un
concesionario Yamaha. De lo contrario,
puede tocar el suelo y distraer al con-
ductor, con el consiguiente riesgo de
que este pierda el control.

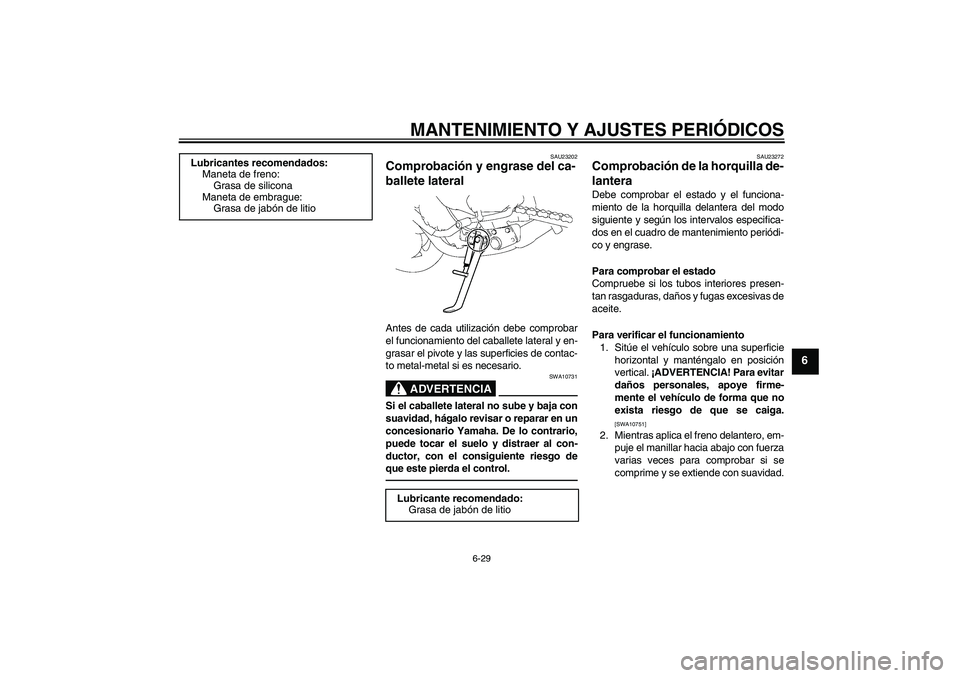

SAU23272
Comprobación de la horquilla de-
lantera Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el estado
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas de
aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical. ¡ADVERTENCIA! Para evitar
daños personales, apoye firme-
mente el vehículo de forma que no
exista riesgo de que se caiga.
[SWA10751]
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si se
comprime y se extiende con suavidad. Lubricantes recomendados:
Maneta de freno:
Grasa de silicona
Maneta de embrague:
Grasa de jabón de litio
Lubricante recomendado:
Grasa de jabón de litio
U1ECS0S0.book Page 29 Friday, August 20, 2010 10:58 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-30
6
ATENCIÓN
SCA10590
Si observa cualquier daño en la horquilla
delantera o ésta no funciona con suavi-
dad, hágala revisar o reparar en un con-
cesionario Yamaha.

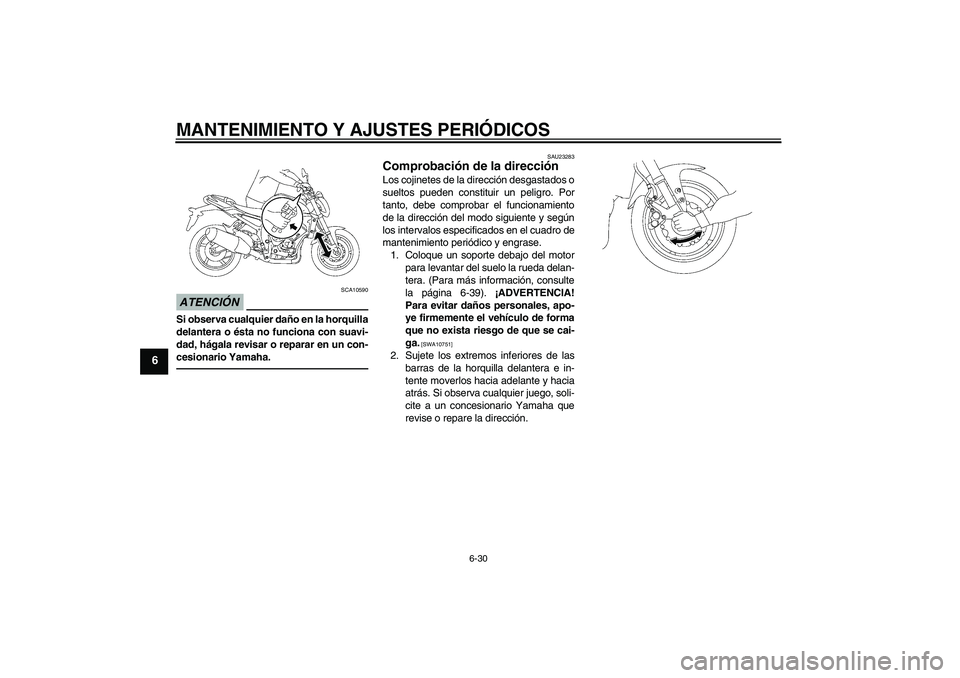

SAU23283
Comprobación de la dirección Los cojinetes de la dirección desgastados o
sueltos pueden constituir un peligro. Por
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.
1. Coloque un soporte debajo del motor
para levantar del suelo la rueda delan-
tera. (Para más información, consulte
la página 6-39). ¡ADVERTENCIA!
Para evitar daños personales, apo-
ye firmemente el vehículo de forma
que no exista riesgo de que se cai-
ga.
[SWA10751]
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego, soli-
cite a un concesionario Yamaha que
revise o repare la dirección.
U1ECS0S0.book Page 30 Friday, August 20, 2010 10:58 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-31
6
SAU23291

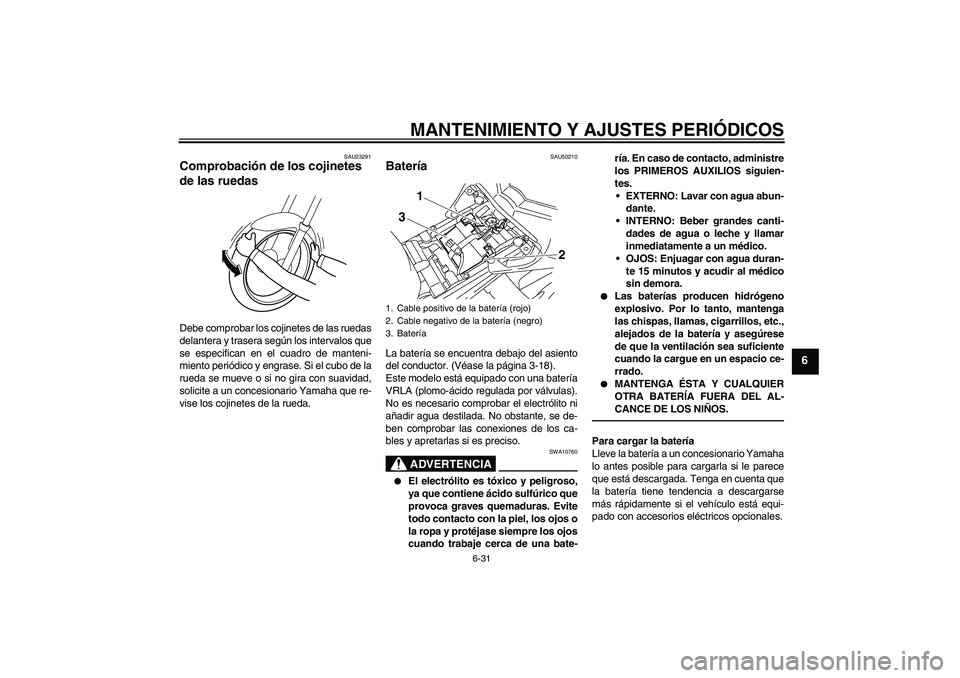

Comprobación de los cojinetes
de las ruedas Debe comprobar los cojinetes de las ruedas
delantera y trasera según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase. Si el cubo de la
rueda se mueve o si no gira con suavidad,
solicite a un concesionario Yamaha que re-
vise los cojinetes de la rueda.
SAU50210
Batería La batería se encuentra debajo del asiento
del conductor. (Véase la página 3-18).
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario comprobar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles y apretarlas si es preciso.
ADVERTENCIA
SWA10760


El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun-
dante.
INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.


Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.


MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
1. Cable positivo de la batería (rojo)
2. Cable negativo de la batería (negro)
3. Batería
U1ECS0S0.book Page 31 Friday, August 20, 2010 10:58 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-32
6

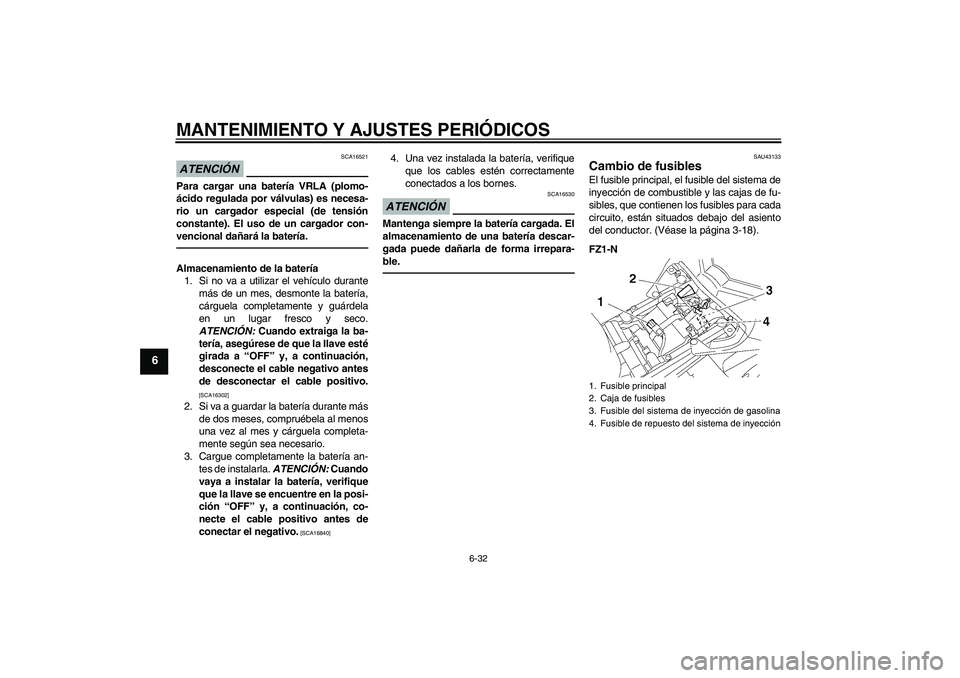

ATENCIÓN
SCA16521
Para cargar una batería VRLA (plomo-
ácido regulada por válvulas) es necesa-
rio un cargador especial (de tensión
constante). El uso de un cargador con-
vencional dañará la batería.Almacenamiento de la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Cuando extraiga la ba-
tería, asegúrese de que la llave esté
girada a “OFF” y, a continuación,
desconecte el cable negativo antes
de desconectar el cable positivo.
[SCA16302]
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que la llave se encuentre en la posi-
ción “OFF” y, a continuación, co-
necte el cable positivo antes de
conectar el negativo.
[SCA16840]
4. Una vez instalada la batería, verifique
que los cables estén correctamente
conectados a los bornes.ATENCIÓN
SCA16530
Mantenga siempre la batería cargada. El
almacenamiento de una batería descar-
gada puede dañarla de forma irrepara-
ble.
SAU43133
Cambio de fusibles El fusible principal, el fusible del sistema de
inyección de combustible y las cajas de fu-
sibles, que contienen los fusibles para cada
circuito, están situados debajo del asiento
del conductor. (Véase la página 3-18).
FZ1-N1. Fusible principal
2. Caja de fusibles
3. Fusible del sistema de inyección de gasolina
4. Fusible de repuesto del sistema de inyección
U1ECS0S0.book Page 32 Friday, August 20, 2010 10:58 AM
