2011 YAMAHA FZ1-N Instructieboekje (in Dutch)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3

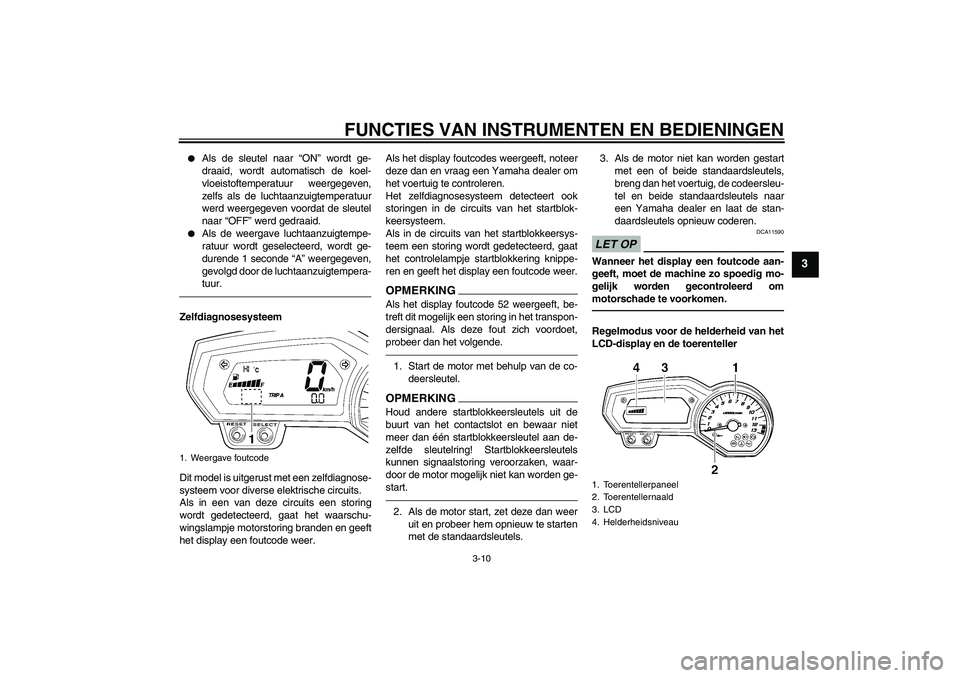

Als de sleutel naar “ON” wordt ge-
draaid, wordt automatisch de koel-
vloeistoftemperatuur weergegeven,
zelfs als de luchtaanzuigtemperatuur
werd weergegeven voordat de sleutel
naar “OFF” werd gedraaid.


Als de weergave luchtaanzuigtempe-
ratuur wordt geselecteerd, wordt ge-
durende 1 seconde “A” weergegeven,
gevolgd door de luchtaanzuigtempera-
tuur.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en geeft
het display een foutcode weer.Als het display foutcodes weergeeft, noteer
deze dan en vraag een Yamaha dealer om
het voertuig te controleren.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.
Als in de circuits van het startblokkeersys-
teem een storing wordt gedetecteerd, gaat
het controlelampje startblokkering knippe-
ren en geeft het display een foutcode weer.
OPMERKINGAls het display foutcode 52 weergeeft, be-
treft dit mogelijk een storing in het transpon-
dersignaal. Als deze fout zich voordoet,
probeer dan het volgende.1. Start de motor met behulp van de co-
deersleutel.OPMERKINGHoud andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-
start.2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-
tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.
LET OP
DCA11590
Wanneer het display een foutcode aan-
geeft, moet de machine zo spoedig mo-
gelijk worden gecontroleerd om
motorschade te voorkomen.Regelmodus voor de helderheid van het
LCD-display en de toerenteller
1. Weergave foutcode
1. Toerentellerpaneel
2. Toerentellernaald
3. LCD
4. Helderheidsniveau
U1ECD0D0.book Page 10 Thursday, August 19, 2010 9:42 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3
Met deze functie regelt u de helderheid van
het LCD-display en de toerenteller in over-
eenstemming met het aanwezige daglicht.
Om de helderheid in te stellen1. Draai de sleutel naar “OFF”.
2. Druk de “SELECT”-toets in en houd
deze ingedrukt.
3. Draai de sleutel naar “ON”, wacht vijf
seconden en laat dan de “SELECT”-
toets los.
4. Druk op de “RESET”-toets om de ge-
wenste displayhelderheid te kiezen.
5. Druk op de “SELECT”-toets om het
geselecteerde helderheidsniveau te
bevestigen. Het display keert terug
naar de kilometerteller- of rittellerweer-
gave.
DAU12331
Antidiefstal-alarmsysteem (op-
tie) Dit model kan door een Yamaha dealer
worden uitgerust met een optioneel antidief-
stal-alarmsysteem. Neem contact op met
een Yamaha dealer voor nadere informatie.
DAU12348
Stuurschakelaars Links
Rechts1. Lichtsignaalschakelaar“”
2. Dimlichtschakelaar“/”
3. Richtingaanwijzerschakelaar“/”
4. Claxonschakelaar“”
5. Schakelaar alarmverlichting“”
1. Noodstopschakelaar“/”
2. Startknop“”
U1ECD0D0.book Page 11 Thursday, August 19, 2010 9:42 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
DAU12350
Lichtsignaalschakelaar“”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar“/”
Zet deze schakelaar op“” voor grootlicht
en op“” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar“/”
Druk deze schakelaar naar“” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar“” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar“”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12660
Noodstopschakelaar“/”
Zet deze schakelaar voor u de motor start
op“”. Zet deze schakelaar op“” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12711
Startknop“”
Druk deze knop in om via de startmotor de
motor rond te draaien. Zie pagina 5-1 voor
startinstructies voordat u de motor start.
DAU44710
Het waarschuwingslampje voor motorsto-
ring en het ABS-waarschuwingslampje (al-
leen voor model met ABS) gaan branden
als de sleutel naar “ON” wordt gedraaid en
de startknop wordt ingedrukt. Dit wijst ech-
ter niet op een storing.
DAU12733
Schakelaar alarmverlichting“”
Met de sleutel in de stand “ON” of“” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10061
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-
den.
DAU12820
Koppelingshendel De koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-25.)1. Koppelingshendel
U1ECD0D0.book Page 12 Thursday, August 19, 2010 9:42 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
3
DAU12871

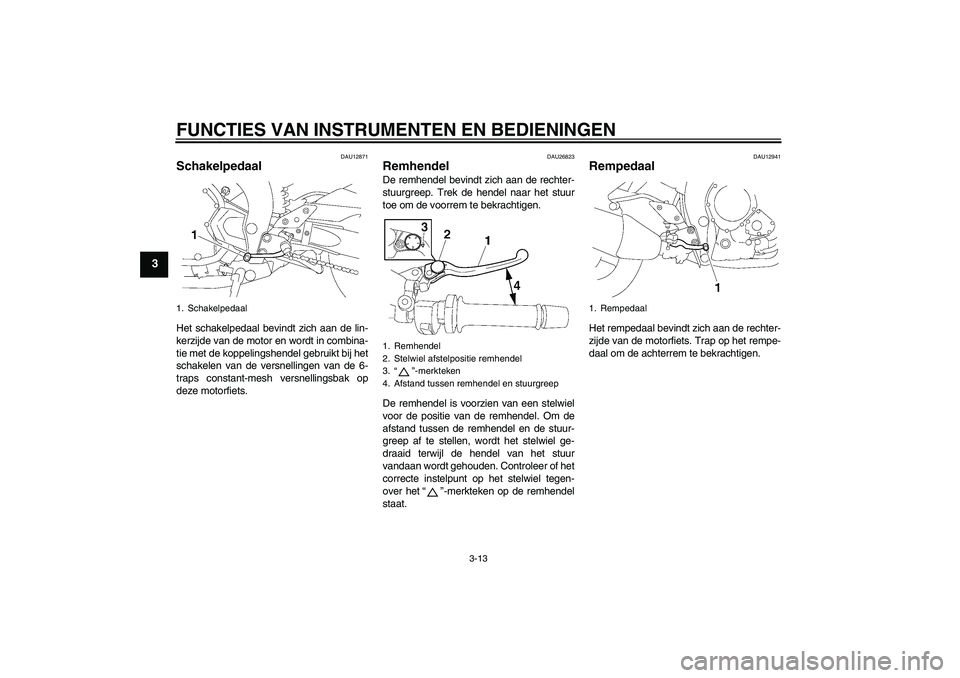

Schakelpedaal Het schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij het
schakelen van de versnellingen van de 6-
traps constant-mesh versnellingsbak op
deze motorfiets.
DAU26823
Remhendel De remhendel bevindt zich aan de rechter-
stuurgreep. Trek de hendel naar het stuur
toe om de voorrem te bekrachtigen.
De remhendel is voorzien van een stelwiel
voor de positie van de remhendel. Om de
afstand tussen de remhendel en de stuur-
greep af te stellen, wordt het stelwiel ge-
draaid terwijl de hendel van het stuur
vandaan wordt gehouden. Controleer of het
correcte instelpunt op het stelwiel tegen-
over het“”-merkteken op de remhendel
staat.
DAU12941
Rempedaal Het rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
1. Schakelpedaal
1. Remhendel
2. Stelwiel afstelpositie remhendel
3.“”-merkteken
4. Afstand tussen remhendel en stuurgreep
1. Rempedaal
U1ECD0D0.book Page 13 Thursday, August 19, 2010 9:42 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3
DAU26794

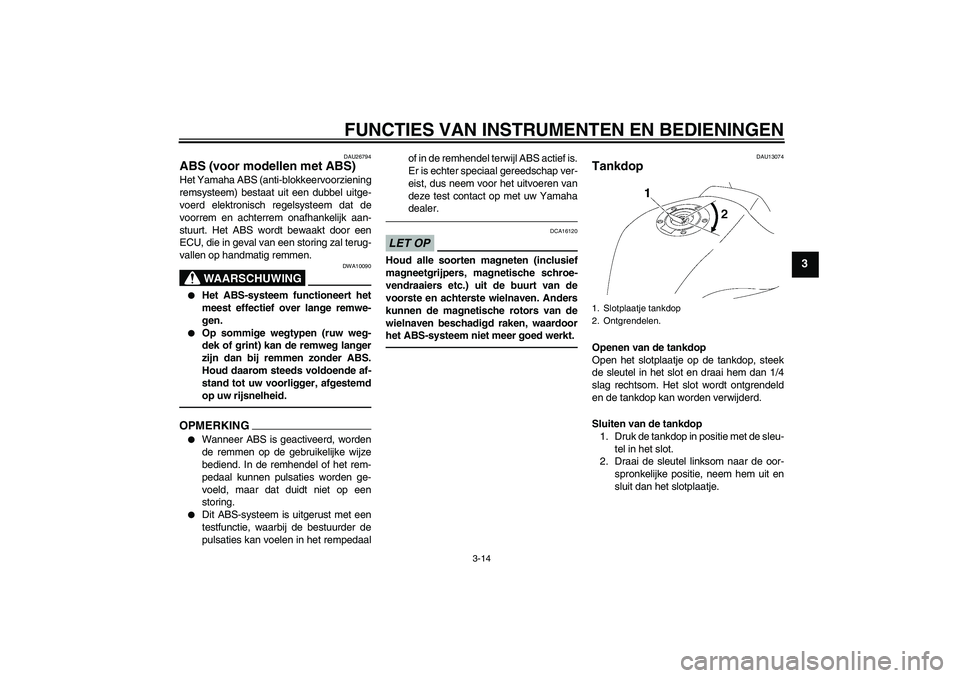

ABS (voor modellen met ABS) Het Yamaha ABS (anti-blokkeervoorziening
remsysteem) bestaat uit een dubbel uitge-
voerd elektronisch regelsysteem dat de
voorrem en achterrem onafhankelijk aan-
stuurt. Het ABS wordt bewaakt door een
ECU, die in geval van een storing zal terug-
vallen op handmatig remmen.
WAARSCHUWING
DWA10090


Het ABS-systeem functioneert het
meest effectief over lange remwe-
gen.


Op sommige wegtypen (ruw weg-
dek of grint) kan de remweg langer
zijn dan bij remmen zonder ABS.
Houd daarom steeds voldoende af-
stand tot uw voorligger, afgestemd
op uw rijsnelheid.
OPMERKING

Wanneer ABS is geactiveerd, worden
de remmen op de gebruikelijke wijze
bediend. In de remhendel of het rem-
pedaal kunnen pulsaties worden ge-
voeld, maar dat duidt niet op een
storing.


Dit ABS-systeem is uitgerust met een
testfunctie, waarbij de bestuurder de
pulsaties kan voelen in het rempedaalof in de remhendel terwijl ABS actief is.
Er is echter speciaal gereedschap ver-
eist, dus neem voor het uitvoeren van
deze test contact op met uw Yamaha
dealer.
LET OP
DCA16120
Houd alle soorten magneten (inclusief
magneetgrijpers, magnetische schroe-
vendraaiers etc.) uit de buurt van de
voorste en achterste wielnaven. Anders
kunnen de magnetische rotors van de
wielnaven beschadigd raken, waardoor
het ABS-systeem niet meer goed werkt.
DAU13074
Tankdop Openen van de tankdop
Open het slotplaatje op de tankdop, steek
de sleutel in het slot en draai hem dan 1/4
slag rechtsom. Het slot wordt ontgrendeld
en de tankdop kan worden verwijderd.
Sluiten van de tankdop
1. Druk de tankdop in positie met de sleu-
tel in het slot.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.1. Slotplaatje tankdop
2. Ontgrendelen.
U1ECD0D0.book Page 14 Thursday, August 19, 2010 9:42 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3
OPMERKINGDe tankdop kan alleen worden gesloten met
de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de
tankdop niet correct gesloten en vergren-
deld is.
WAARSCHUWING
DWA11091
Na het tanken moet de tankdop goed
worden aangedraaid. Door brandstoflek-
kage ontstaat brandgevaar.
DAU13221
Brandstof Controleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10881
Benzine en benzinedampen zijn zeer
brandbaar. Volg de onderstaande in-
structies om brand en ontploffing te
voorkomen en het letselrisico tijdens het
tanken te verlagen.1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine zit.
Rook nooit tijdens het tanken en tank
nooit in de nabijheid van vonken, open
vuur of andere ontstekingsbronnen zo-
als de waakvlammen van geisers en
kledingdrogers.
2. Maak de brandstoftank niet te vol.
Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt.3. Veeg uitgestroomde brandstof onmid-
dellijk af. LET OP: Veeg gemorste
brandstof onmiddellijk af met een
schone, droge, zachte doek, aange-
zien de brandstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10071]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15151
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep on-
middellijk medische hulp in nadat u ben-
zine heeft ingeslikt, veel benzinedamp
heeft ingeademd of benzine in uw ogen
heeft gekregen. Als benzine op uw huid1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
U1ECD0D0.book Page 15 Thursday, August 19, 2010 9:42 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3
terechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kleding
morst, trek dan andere kleding aan.
DAU13321
LET OP
DCA11400
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt ern-
stige schade aan inwendige motoron-
derdelen als kleppen en zuigerveren en
ook aan het uitlaatsysteem.Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 91 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk of
gebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskosten
beperkt.
DAU39451
Tankbeluchtingsslang/overloop-
slang FZ1-N
FZ1-NAFZ1-NA
Alvorens de motorfiets te gebruiken:


Controleer de aansluiting van de tank-
beluchtingsslang/overloopslang.


Controleer de tankbeluchtings-
slang/overloopslang op scheuren of
beschadiging en vervang indien nodig.


Controleer of het uiteinde van de tank-
beluchtingsslang/overloopslang niet
verstopt is en reinig indien nodig. Voorgeschreven brandstof:
Uitsluitend normale loodvrije benzi-
ne
Inhoud brandstoftank:
18.0 L (4.76 US gal, 3.96 Imp.gal)
Brandstofreserve:
3.4 L (0.90 US gal, 0.75 Imp.gal)
1. Tankbeluchtingsslang
2. Oorspronkelijke positie (verfmerkteken)
3. Overloopslang brandstoftank
1. Overloopslang brandstoftank
2. Oorspronkelijke positie (verfmerkteken)
3
2121
1. Tankbeluchtingsslang
2. Oorspronkelijke positie (verfmerkteken)
12
U1ECD0D0.book Page 16 Thursday, August 19, 2010 9:42 AM

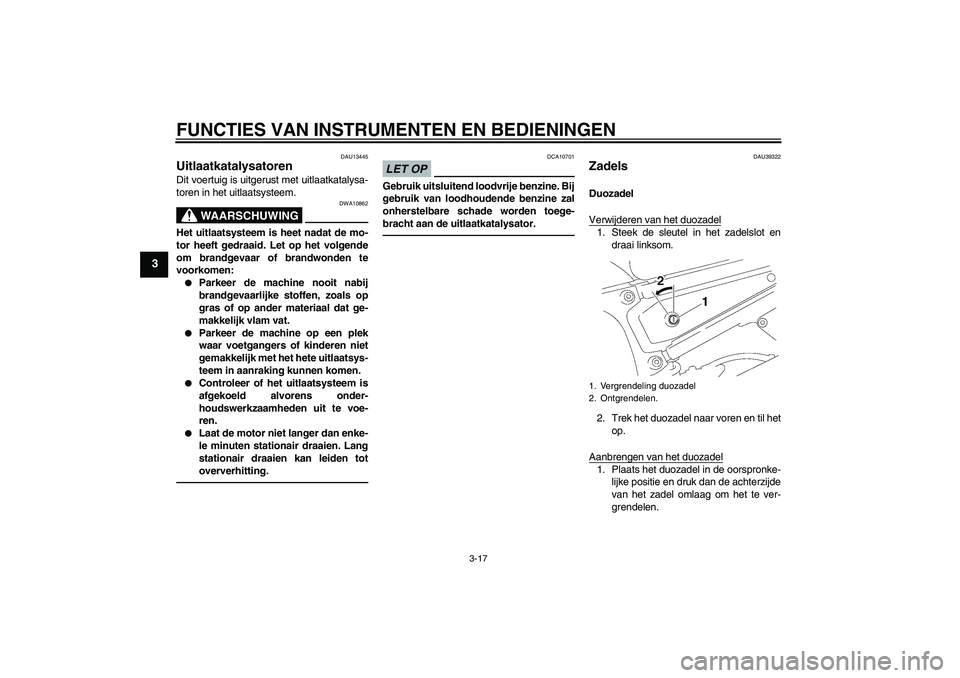

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-17
3
DAU13445
Uitlaatkatalysatoren Dit voertuig is uitgerust met uitlaatkatalysa-
toren in het uitlaatsysteem.
WAARSCHUWING
DWA10862
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Let op het volgende
om brandgevaar of brandwonden te
voorkomen:

Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlam vat.


Parkeer de machine op een plek
waar voetgangers of kinderen niet
gemakkelijk met het hete uitlaatsys-
teem in aanraking kunnen komen.


Controleer of het uitlaatsysteem is
afgekoeld alvorens onder-
houdswerkzaamheden uit te voe-
ren.


Laat de motor niet langer dan enke-
le minuten stationair draaien. Lang
stationair draaien kan leiden tot
oververhitting.
LET OP
DCA10701
Gebruik uitsluitend loodvrije benzine. Bij
gebruik van loodhoudende benzine zal
onherstelbare schade worden toege-
bracht aan de uitlaatkatalysator.
DAU39322
Zadels Duozadel
Verwijderen van het duozadel1. Steek de sleutel in het zadelslot en
draai linksom.
2. Trek het duozadel naar voren en til het
op.
Aanbrengen van het duozadel1. Plaats het duozadel in de oorspronke-
lijke positie en druk dan de achterzijde
van het zadel omlaag om het te ver-
grendelen.1. Vergrendeling duozadel
2. Ontgrendelen.
U1ECD0D0.book Page 17 Thursday, August 19, 2010 9:42 AM
