2011 YAMAHA FZ1-N Instructieboekje (in Dutch)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
3
DAU10472

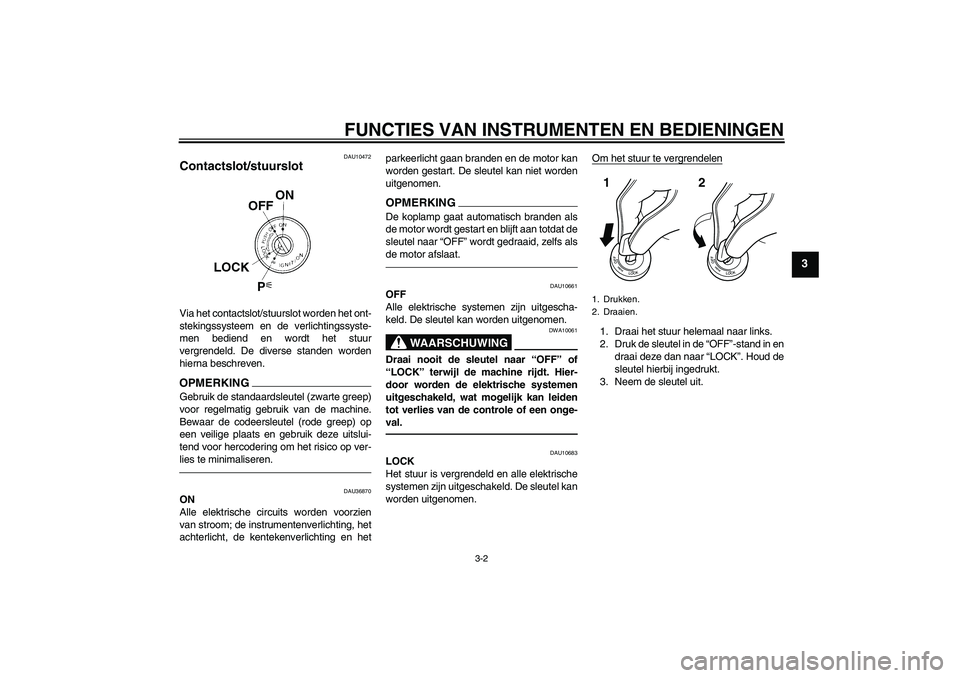

Contactslot/stuurslot Via het contactslot/stuurslot worden het ont-
stekingssysteem en de verlichtingssyste-
men bediend en wordt het stuur
vergrendeld. De diverse standen worden
hierna beschreven.OPMERKINGGebruik de standaardsleutel (zwarte greep)
voor regelmatig gebruik van de machine.
Bewaar de codeersleutel (rode greep) op
een veilige plaats en gebruik deze uitslui-
tend voor hercodering om het risico op ver-
lies te minimaliseren.
DAU36870
ON
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht, de kentekenverlichting en hetparkeerlicht gaan branden en de motor kan
worden gestart. De sleutel kan niet worden
uitgenomen.
OPMERKINGDe koplamp gaat automatisch branden als
de motor wordt gestart en blijft aan totdat de
sleutel naar “OFF” wordt gedraaid, zelfs als
de motor afslaat.
DAU10661
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10061
Draai nooit de sleutel naar “OFF” of
“LOCK” terwijl de machine rijdt. Hier-
door worden de elektrische systemen
uitgeschakeld, wat mogelijk kan leiden
tot verlies van de controle of een onge-
val.
DAU10683
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in en
draai deze dan naar “LOCK”. Houd de
sleutel hierbij ingedrukt.
3. Neem de sleutel uit.1. Drukken.
2. Draaien.12
U1ECD0D0.book Page 2 Thursday, August 19, 2010 9:42 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3

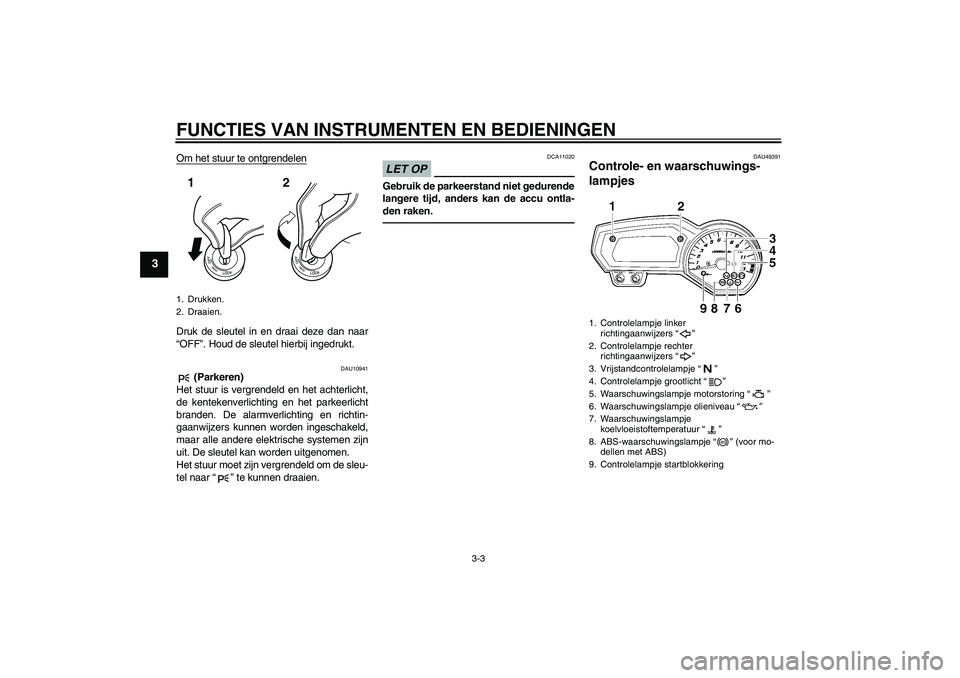

Om het stuur te ontgrendelenDruk de sleutel in en draai deze dan naar
“OFF”. Houd de sleutel hierbij ingedrukt.
DAU10941
(Parkeren)
Het stuur is vergrendeld en het achterlicht,
de kentekenverlichting en het parkeerlicht
branden. De alarmverlichting en richtin-
gaanwijzers kunnen worden ingeschakeld,
maar alle andere elektrische systemen zijn
uit. De sleutel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar“” te kunnen draaien.
LET OP
DCA11020
Gebruik de parkeerstand niet gedurende
langere tijd, anders kan de accu ontla-
den raken.
DAU49391
Controle- en waarschuwings-
lampjes
1. Drukken.
2. Draaien.12
1. Controlelampje linker
richtingaanwijzers“”
2. Controlelampje rechter
richtingaanwijzers“”
3. Vrijstandcontrolelampje“”
4. Controlelampje grootlicht“”
5. Waarschuwingslampje motorstoring“”
6. Waarschuwingslampje olieniveau“”
7. Waarschuwingslampje
koelvloeistoftemperatuur“”
8. ABS-waarschuwingslampje“” (voor mo-
dellen met ABS)
9. Controlelampje startblokkering
ABS
U1ECD0D0.book Page 3 Thursday, August 19, 2010 9:42 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
DAU11030

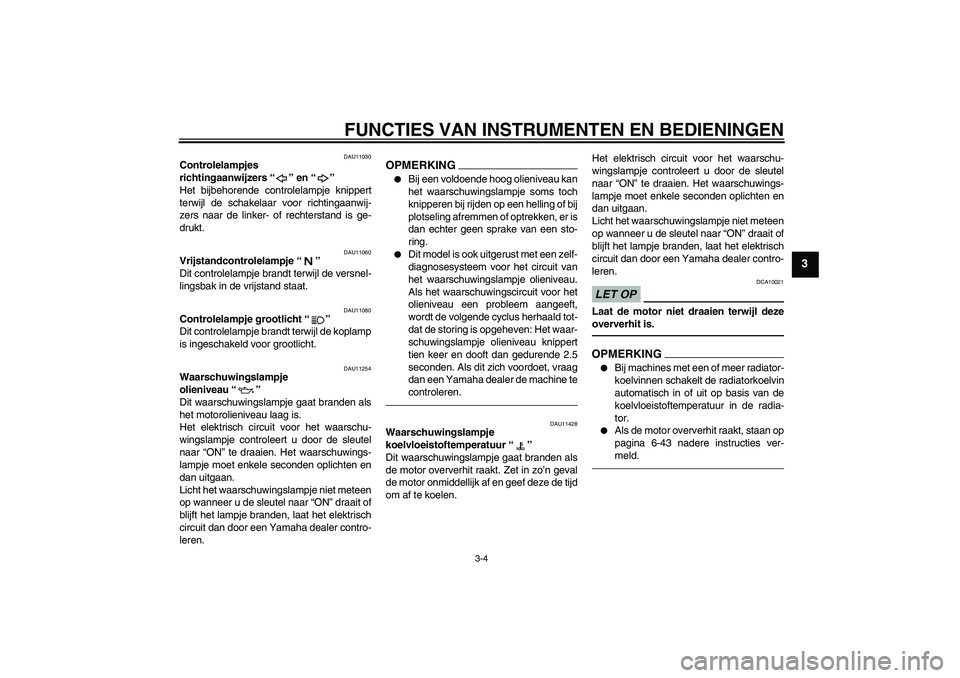

Controlelampjes
richtingaanwijzers“” en“”
Het bijbehorende controlelampje knippert
terwijl de schakelaar voor richtingaanwij-
zers naar de linker- of rechterstand is ge-
drukt.
DAU11060
Vrijstandcontrolelampje“”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11080
Controlelampje grootlicht“”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU11254
Waarschuwingslampje
olieniveau“”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
OPMERKING

Bij een voldoende hoog olieniveau kan
het waarschuwingslampje soms toch
knipperen bij rijden op een helling of bij
plotseling afremmen of optrekken, er is
dan echter geen sprake van een sto-
ring.


Dit model is ook uitgerust met een zelf-
diagnosesysteem voor het circuit van
het waarschuwingslampje olieniveau.
Als het waarschuwingscircuit voor het
olieniveau een probleem aangeeft,
wordt de volgende cyclus herhaald tot-
dat de storing is opgeheven: Het waar-
schuwingslampje olieniveau knippert
tien keer en dooft dan gedurende 2.5
seconden. Als dit zich voordoet, vraag
dan een Yamaha dealer de machine te
controleren.
DAU11428
Waarschuwingslampje
koelvloeistoftemperatuur“”
Dit waarschuwingslampje gaat branden als
de motor oververhit raakt. Zet in zo’n geval
de motor onmiddellijk af en geef deze de tijd
om af te koelen.Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
LET OP
DCA10021
Laat de motor niet draaien terwijl deze
oververhit is.OPMERKING

Bij machines met een of meer radiator-
koelvinnen schakelt de radiatorkoelvin
automatisch in of uit op basis van de
koelvloeistoftemperatuur in de radia-
tor.


Als de motor oververhit raakt, staan op
pagina 6-43 nadere instructies ver-
meld.
U1ECD0D0.book Page 4 Thursday, August 19, 2010 9:42 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3

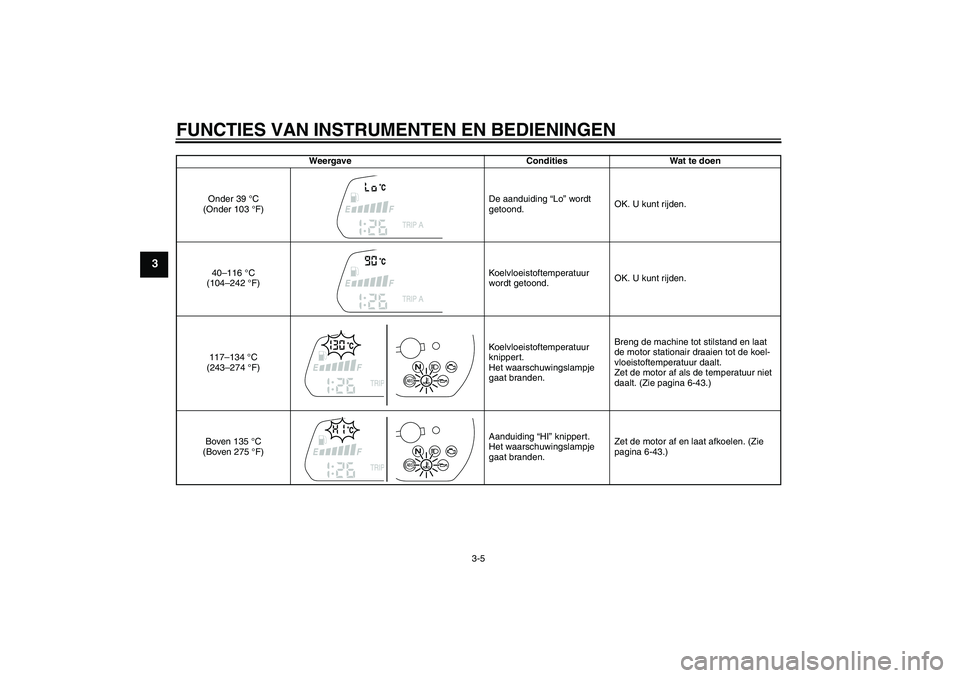

Weergave Condities Wat te doen
Onder 39 °C
(Onder 103 °F)De aanduiding “Lo” wordt
getoond.OK. U kunt rijden.
40–116 °C
(104–242 °F)Koelvloeistoftemperatuur
wordt getoond.OK. U kunt rijden.
117–134 °C
(243–274 °F)Koelvloeistoftemperatuur
knippert.
Het waarschuwingslampje
gaat branden.Breng de machine tot stilstand en laat
de motor stationair draaien tot de koel-
vloeistoftemperatuur daalt.
Zet de motor af als de temperatuur niet
daalt. (Zie pagina 6-43.)
Boven 135 °C
(Boven 275 °F)Aanduiding “HI” knippert.
Het waarschuwingslampje
gaat branden.Zet de motor af en laat afkoelen. (Zie
pagina 6-43.)
ABSABS
U1ECD0D0.book Page 5 Thursday, August 19, 2010 9:42 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3
DAU11534
Waarschuwingslampje
motorstoring“”
Dit waarschuwingslampje gaat branden of
knipperen wanneer er een probleem wordt
aangegeven in het elektrisch circuit dat de
motor controleert. Vraag in dat geval een
Yamaha dealer het zelfdiagnosesysteem te
controleren. (Zie pagina 3-10 voor uitleg
over de werking van het zelfdiagnosesys-
teem.)
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
DAU11545
ABS-waarschuwingslampje“” (voor
modellen met ABS)
Als het waarschuwingslampje tijdens het rij-
den gaat branden of knipperen, is het ABS-
systeem mogelijk defect. Vraag in dat geval
zo snel mogelijk een Yamaha dealer het
systeem te controleren. (Zie pagina 3-14.)
WAARSCHUWING
DWA10081
Als het ABS-waarschuwingslampje tij-
dens het rijden gaat branden of knippe-
ren, wordt alleen het conventionele
remsysteem gebruikt. Wees dan voor-
zichtig en zorg dat de wielen tijdens plot-
seling remmen niet blokkeren. Als het
waarschuwingslampje tijdens het rijden
gaat branden of knipperen, vraag dan zo
snel mogelijk een Yamaha dealer het
remsysteem te controleren.Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
DAU38624
Controlelampje startblokkering
Het elektrisch circuit voor het controlelamp-
je kan worden gecontroleerd door de sleutel
naar “ON” te draaien. Het controlelampje
moet enkele seconden oplichten en dan uit-
gaan.Licht het controlelampje niet meteen op
wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem. (Zie pagina 3-10 voor uitleg
over de werking van het zelfdiagnosesys-
teem.)
ABS
U1ECD0D0.book Page 6 Thursday, August 19, 2010 9:42 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
DAU3942F

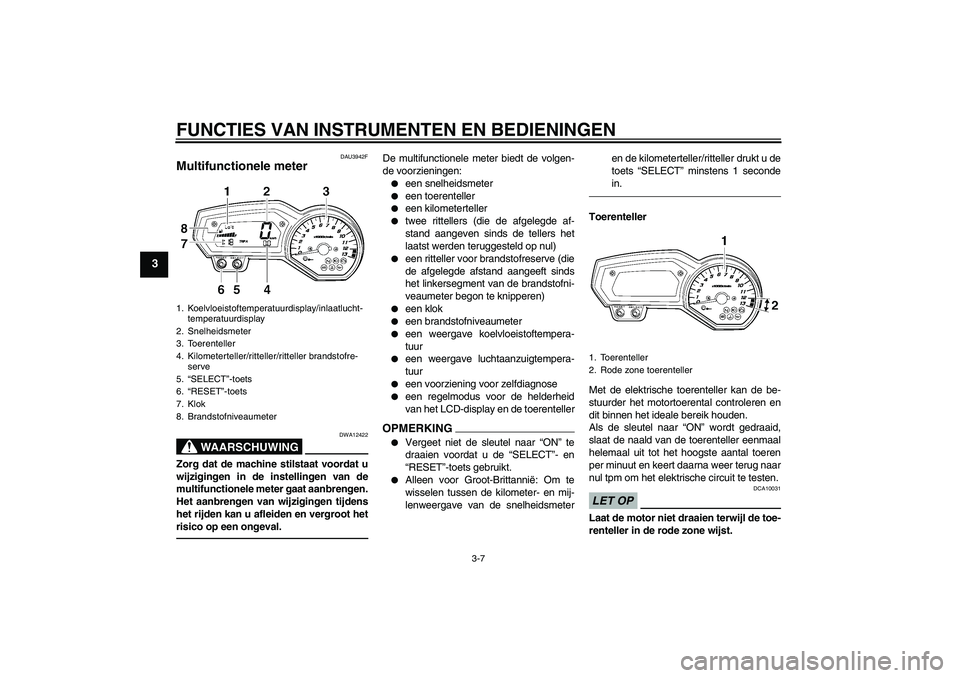

Multifunctionele meter
WAARSCHUWING
DWA12422
Zorg dat de machine stilstaat voordat u
wijzigingen in de instellingen van de
multifunctionele meter gaat aanbrengen.
Het aanbrengen van wijzigingen tijdens
het rijden kan u afleiden en vergroot het
risico op een ongeval.
De multifunctionele meter biedt de volgen-
de voorzieningen:

een snelheidsmeter


een toerenteller


een kilometerteller


twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul)


een ritteller voor brandstofreserve (die
de afgelegde afstand aangeeft sinds
het linkersegment van de brandstofni-
veaumeter begon te knipperen)


een klok


een brandstofniveaumeter


een weergave koelvloeistoftempera-
tuur


een weergave luchtaanzuigtempera-
tuur


een voorziening voor zelfdiagnose


een regelmodus voor de helderheid
van het LCD-display en de toerenteller
OPMERKING

Vergeet niet de sleutel naar “ON” te
draaien voordat u de “SELECT”- en
“RESET”-toets gebruikt.


Alleen voor Groot-Brittannië: Om te
wisselen tussen de kilometer- en mij-
lenweergave van de snelheidsmeteren de kilometerteller/ritteller drukt u de
toets “SELECT” minstens 1 seconde
in.
Toerenteller
Met de elektrische toerenteller kan de be-
stuurder het motortoerental controleren en
dit binnen het ideale bereik houden.
Als de sleutel naar “ON” wordt gedraaid,
slaat de naald van de toerenteller eenmaal
helemaal uit tot het hoogste aantal toeren
per minuut en keert daarna weer terug naar
nul tpm om het elektrische circuit te testen.LET OP
DCA10031
Laat de motor niet draaien terwijl de toe-
renteller in de rode zone wijst.
1. Koelvloeistoftemperatuurdisplay/inlaatlucht-
temperatuurdisplay
2. Snelheidsmeter
3. Toerenteller
4. Kilometerteller/ritteller/ritteller brandstofre-
serve
5.“SELECT”-toets
6.“RESET”-toets
7. Klok
8. Brandstofniveaumeter
1. Toerenteller
2. Rode zone toerenteller
U1ECD0D0.book Page 7 Thursday, August 19, 2010 9:42 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3

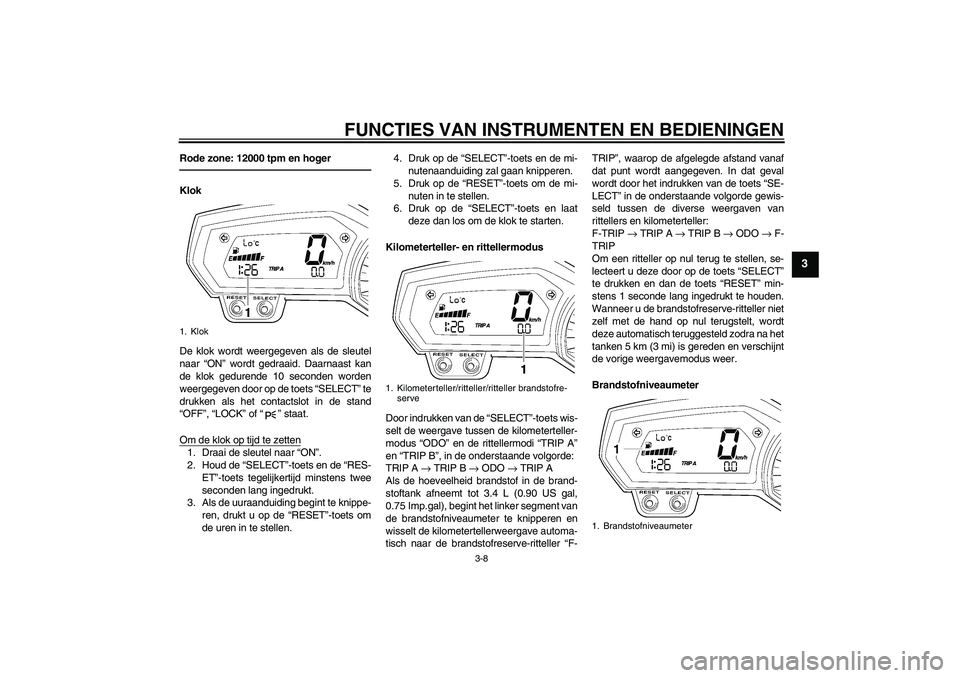

Rode zone: 12000 tpm en hogerKlok
De klok wordt weergegeven als de sleutel
naar “ON” wordt gedraaid. Daarnaast kan
de klok gedurende 10 seconden worden
weergegeven door op de toets “SELECT” te
drukken als het contactslot in de stand
“OFF”, “LOCK” of“” staat.
Om de klok op tijd te zetten1. Draai de sleutel naar “ON”.
2. Houd de “SELECT”-toets en de “RES-
ET”-toets tegelijkertijd minstens twee
seconden lang ingedrukt.
3. Als de uuraanduiding begint te knippe-
ren, drukt u op de “RESET”-toets om
de uren in te stellen.4. Druk op de “SELECT”-toets en de mi-
nutenaanduiding zal gaan knipperen.
5. Druk op de “RESET”-toets om de mi-
nuten in te stellen.
6. Druk op de “SELECT”-toets en laat
deze dan los om de klok te starten.
Kilometerteller- en rittellermodus
Door indrukken van de “SELECT”-toets wis-
selt de weergave tussen de kilometerteller-
modus “ODO” en de rittellermodi “TRIP A”
en “TRIP B”, in de onderstaande volgorde:
TRIP A → TRIP B → ODO → TRIP A
Als de hoeveelheid brandstof in de brand-
stoftank afneemt tot 3.4 L (0.90 US gal,
0.75 Imp.gal), begint het linker segment van
de brandstofniveaumeter te knipperen en
wisselt de kilometertellerweergave automa-
tisch naar de brandstofreserve-ritteller “F-TRIP”, waarop de afgelegde afstand vanaf
dat punt wordt aangegeven. In dat geval
wordt door het indrukken van de toets “SE-
LECT” in de onderstaande volgorde gewis-
seld tussen de diverse weergaven van
rittellers en kilometerteller:
F-TRIP → TRIP A → TRIP B → ODO → F-
TRIP
Om een ritteller op nul terug te stellen, se-
lecteert u deze door op de toets “SELECT”
te drukken en dan de toets “RESET” min-
stens 1 seconde lang ingedrukt te houden.
Wanneer u de brandstofreserve-ritteller niet
zelf met de hand op nul terugstelt, wordt
deze automatisch teruggesteld zodra na het
tanken 5 km (3 mi) is gereden en verschijnt
de vorige weergavemodus weer.
Brandstofniveaumeter1. Klok
1. Kilometerteller/ritteller/ritteller brandstofre-
serve
1. Brandstofniveaumeter
U1ECD0D0.book Page 8 Thursday, August 19, 2010 9:42 AM

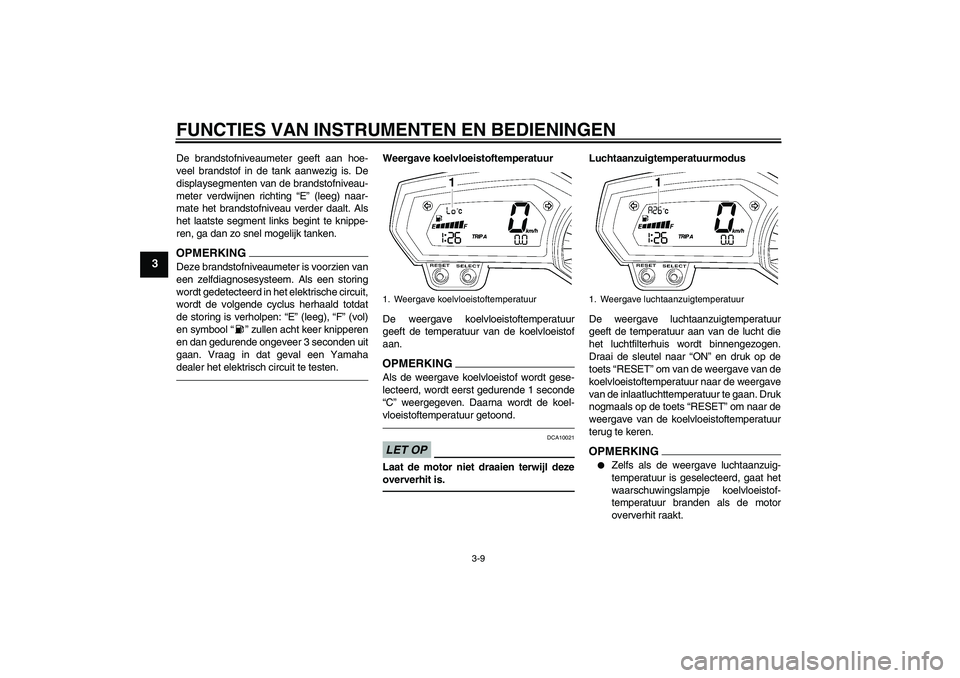

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen richting “E” (leeg) naar-
mate het brandstofniveau verder daalt. Als
het laatste segment links begint te knippe-
ren, ga dan zo snel mogelijk tanken.OPMERKINGDeze brandstofniveaumeter is voorzien van
een zelfdiagnosesysteem. Als een storing
wordt gedetecteerd in het elektrische circuit,
wordt de volgende cyclus herhaald totdat
de storing is verholpen: “E” (leeg), “F” (vol)
en symbool“” zullen acht keer knipperen
en dan gedurende ongeveer 3 seconden uit
gaan. Vraag in dat geval een Yamaha
dealer het elektrisch circuit te testen.
Weergave koelvloeistoftemperatuur
De weergave koelvloeistoftemperatuur
geeft de temperatuur van de koelvloeistof
aan.OPMERKINGAls de weergave koelvloeistof wordt gese-
lecteerd, wordt eerst gedurende 1 seconde
“C” weergegeven. Daarna wordt de koel-
vloeistoftemperatuur getoond.LET OP
DCA10021
Laat de motor niet draaien terwijl deze
oververhit is.
Luchtaanzuigtemperatuurmodus
De weergave luchtaanzuigtemperatuur
geeft de temperatuur aan van de lucht die
het luchtfilterhuis wordt binnengezogen.
Draai de sleutel naar “ON” en druk op de
toets “RESET” om van de weergave van de
koelvloeistoftemperatuur naar de weergave
van de inlaatluchttemperatuur te gaan. Druk
nogmaals op de toets “RESET” om naar de
weergave van de koelvloeistoftemperatuur
terug te keren.OPMERKING

Zelfs als de weergave luchtaanzuig-
temperatuur is geselecteerd, gaat het
waarschuwingslampje koelvloeistof-
temperatuur branden als de motor
oververhit raakt.
1. Weergave koelvloeistoftemperatuur
1. Weergave luchtaanzuigtemperatuur
U1ECD0D0.book Page 9 Thursday, August 19, 2010 9:42 AM
