2011 Seat Ibiza 5D Owner's manual

263
Technical specifications
Weights Gross vehicle weight in kg 1621
Weight in running order (with driver) in kg 1170
Gross front axle weight in kg 930
Gross rear axle weight in kg 780
Permitted roof load in kg 75
Trailer weight
Trailer without brakes 580
Trailer with brakes, gradients up to 8% 1200
Trailer with brakes, gradients up to 12% 1200
Engine oil capacity
Approximate engine oil capacity with oil filter change 4.3 litres

Diesel engine 2.0 TDI CR 105 kW (143 PS) DPF
Engine specifications Power output in kW (PS) rpm 105 (143)/ 4200
Maximum torque in Nm at rpm 320/ 1750-2500
No. of cylinders/capacity in cm3
4/ 1968
Fuel Min. 51 CN a)
a)
Cetane Number (cetane index) = Measure of the diesel combustion power.
Performance Maximum speed in km/h 210
Acceleration from 0-80 km/h in sec. 5,7
Acceleration from 0-100 km/h in sec. 8,2 
Safety FirstOperating InstructionsPractical TipsTechnical Specifications

264Technical specifications
Weights Gross vehicle weight in kg 1696
Weight in running order (with driver) in kg 1245
Gross front axle weight in kg 950
Gross rear axle weight in kg 820
Permitted roof load in kg 75
Trailer weight
Trailer without brakes, gradients up to 12% 620
Trailer with brakes, gradients up to 8% 1300
Trailer with brakes, gradients up to 12% 1200
Engine oil capacity
Approximate engine oil capacity with oil filter change 4.8 litres


265
Technical specifications
Dimensions and capacities
Dimensions
Length, width 4061 mm/ 1693 mm
Height at kerb weight 1445 mm
Front and rear projection 857 mm/ 735 mm
Wheelbase 2469 mm
Turning circle 10.7 m
Track width a) Front
Rear
1465 mm 1457 mm
Capacities
Fuel tank 45 l. Reserve 7 l.
Windscreen washer fluid container with headlight washer 2 l/4.5 l
Tyre pressure
Summer-grade tyres:
The correct tyre pressure can be seen on the sticker on the inside of the tank flap.
Winter tyres:
The pressure of these tyres is the same as the summer tyre pressure plus 0.2 bar.
a) This data will change depending on the type of wheel rim. 
Safety FirstOperating InstructionsPractical TipsTechnical Specifications

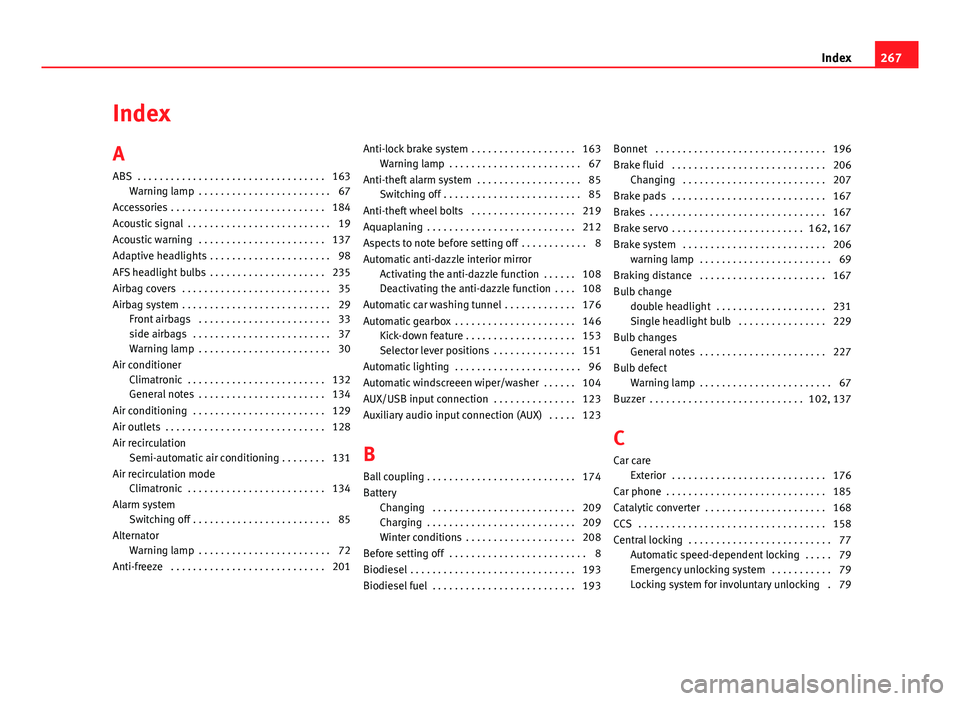

Index
A
ABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 67
Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184
Acoustic signal . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Acoustic warning . . . . . . . . . . . . . . . . . . . . . . . 137
Adaptive headlights . . . . . . . . . . . . . . . . . . . . . . 98
AFS headlight bulbs . . . . . . . . . . . . . . . . . . . . . 235
Airbag covers . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Airbag system . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 Front airbags . . . . . . . . . . . . . . . . . . . . . . . . 33
side airbags . . . . . . . . . . . . . . . . . . . . . . . . . 37
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 30
Air conditioner Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . 132
General notes . . . . . . . . . . . . . . . . . . . . . . . 134
Air conditioning . . . . . . . . . . . . . . . . . . . . . . . . 129
Air outlets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
Air recirculation Semi-automatic air conditioning . . . . . . . . 131
Air recirculation mode Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . 134
Alarm system Switching off . . . . . . . . . . . . . . . . . . . . . . . . . 85
Alternator Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 72
Anti-freeze . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201 Anti-lock brake system . . . . . . . . . . . . . . . . . . . 163
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 67
Anti-theft alarm system . . . . . . . . . . . . . . . . . . . 85 Switching off . . . . . . . . . . . . . . . . . . . . . . . . . 85
Anti-theft wheel bolts . . . . . . . . . . . . . . . . . . . 219
Aquaplaning . . . . . . . . . . . . . . . . . . . . . . . . . . . 212
Aspects to note before setting off . . . . . . . . . . . . 8
Automatic anti-dazzle interior mirror Activating the anti-dazzle function . . . . . . 108
Deactivating the anti-dazzle function . . . . 108
Automatic car washing tunnel . . . . . . . . . . . . . 176
Automatic gearbox . . . . . . . . . . . . . . . . . . . . . . 146 Kick-down feature . . . . . . . . . . . . . . . . . . . . 153
Selector lever positions . . . . . . . . . . . . . . . 151
Automatic lighting . . . . . . . . . . . . . . . . . . . . . . . 96
Automatic windscreeen wiper/washer . . . . . . 104
AUX/USB input connection . . . . . . . . . . . . . . . 123
Auxiliary audio input connection (AUX) . . . . . 123
B
Ball coupling . . . . . . . . . . . . . . . . . . . . . . . . . . . 174
Battery Changing . . . . . . . . . . . . . . . . . . . . . . . . . . 209
Charging . . . . . . . . . . . . . . . . . . . . . . . . . . . 209
Winter conditions . . . . . . . . . . . . . . . . . . . . 208
Before setting off . . . . . . . . . . . . . . . . . . . . . . . . . 8
Biodiesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193
Biodiesel fuel . . . . . . . . . . . . . . . . . . . . . . . . . . 193 Bonnet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
Brake fluid . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206
Changing . . . . . . . . . . . . . . . . . . . . . . . . . . 207
Brake pads . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
Brakes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
Brake servo . . . . . . . . . . . . . . . . . . . . . . . . 162, 167
Brake system . . . . . . . . . . . . . . . . . . . . . . . . . . 206 warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 69
Braking distance . . . . . . . . . . . . . . . . . . . . . . . 167
Bulb change double headlight . . . . . . . . . . . . . . . . . . . . 231
Single headlight bulb . . . . . . . . . . . . . . . . 229
Bulb changes General notes . . . . . . . . . . . . . . . . . . . . . . . 227
Bulb defect Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 67
Buzzer . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102, 137
C
Car care Exterior . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176
Car phone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185
Catalytic converter . . . . . . . . . . . . . . . . . . . . . . 168
CCS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
Central locking . . . . . . . . . . . . . . . . . . . . . . . . . . 77 Automatic speed-dependent locking . . . . . 79
Emergency unlocking system . . . . . . . . . . . 79
Locking system for involuntary unlocking . 79
267
Index

Selective unlocking system . . . . . . . . . . . . . 78
Unlocking system . . . . . . . . . . . . . . . . . . . . . 79
Central locking button Locking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Unlocking . . . . . . . . . . . . . . . . . . . . . . . . . . . 80
Cetane number . . . . . . . . . . . . . . . . . . . . . . . . . 193
Changing bulbs interior light and reading light . . . . . . . . . 238
Changing bulbs on tail lights . . . . . . . . . . . . . 237
Changing gear see Manual gearbox . . . . . . . . . . . . . . . . . . 145
Changing gear in tiptronic mode . . . . . . . . . . 150
Changing single headlight bulbs Turn signal bulb . . . . . . . . . . . . . . . . . . . . . 229
Changing the AFS headlight bulbs Xenon lights . . . . . . . . . . . . . . . . . . . . . . . . 235
Changing the bulbs AFS headlight bulbs . . . . . . . . . . . . . . . . . . 235
fog light bulbs . . . . . . . . . . . . . . . . . . . . . . 236
luggage compartment light . . . . . . . . . . . . 239
number plate light . . . . . . . . . . . . . . . . . . . 238
Side turn signal lights . . . . . . . . . . . . . . . . 238
Changing the main headlight bulb turn signal lights . . . . . . . . . . . . . . . . . . . . 233
Changing the main headlight bulbs turn signal lights . . . . . . . . . . . . . . . . . . . . 235
Changing the single headlight bulbs Dipped/main beam . . . . . . . . . . . . . . . . . . 230
Side light . . . . . . . . . . . . . . . . . . . . . . . . . . 230
Changing windscreen wiper blades . . . . . . . . 204
Chassis number . . . . . . . . . . . . . . . . . . . . . . . . 247
Checking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 209 Checking battery electrolyte level . . . . . . . . . . 209
Checking engine oil level . . . . . . . . . . . . . . . . . 198
Child safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Child seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Categorisation in groups . . . . . . . . . . . . . . . 44
Group 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Group 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Group 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Groups 0 and 0+ . . . . . . . . . . . . . . . . . . . . . . 44
ISOFIX system . . . . . . . . . . . . . . . . . . . . . . . . 47
Safety notes . . . . . . . . . . . . . . . . . . . . . . . . . 42
Securing . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Child seats on the front passenger seat . . . . . . . . . . . . . 30
Top Tether system . . . . . . . . . . . . . . . . . . . . 48
Cigarette lighter . . . . . . . . . . . . . . . . . . . . . . . . 122
Cleaning alloy wheel rims . . . . . . . . . . . . . . . . 180
Cleaning chrome . . . . . . . . . . . . . . . . . . . . . . . 179
Cleaning engine compartment . . . . . . . . . . . . 181
Cleaning steel wheel rims . . . . . . . . . . . . . . . . 180
Cleaning windows . . . . . . . . . . . . . . . . . . . . . . 178
Climatronic automatic mode . . . . . . . . . . . . . . . . . . . . . 133
controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . 132
General notes . . . . . . . . . . . . . . . . . . . . . . . 134
manual mode . . . . . . . . . . . . . . . . . . . . . . . 133
Clock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Cloth seat covers cleaning . . . . . . . . . . . . . . . . 182
Cockpit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Coming Home function . . . . . . . . . . . . . . . . . . . 98
Compartment for on-board documentation . . 118 Control
Exterior mirrors . . . . . . . . . . . . . . . . . . . . . . 109
Control lamps . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Control lighting . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Controls Electric windows . . . . . . . . . . . . . . . . . . . . . . 90
Convenience closing Sliding/tilting sunroof . . . . . . . . . . . . . . . . . 94
Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
Convenience opening Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
Coolant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201
Coolant level . . . . . . . . . . . . . . . . . . . . . . . . . . . 201 Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 71
Coolant loss . . . . . . . . . . . . . . . . . . . . . . . . . . . 201
Coolant temperature Safety instructions . . . . . . . . . . . . . . . . . . . . 72
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 71
Correct adjustment of front head restraints . . . 13
Correct sitting position Front passenger . . . . . . . . . . . . . . . . . . . . . . 12
Incorrect sitting position . . . . . . . . . . . . . . . 14
Cruise control Control lamp . . . . . . . . . . . . . . . . . . . . . . . . . 69
Cruise control system . . . . . . . . . . . . . . . . . . . . 158
Cruise speed . . . . . . . . . . . . . . . . . . . . . . . . . . . 158 Control lamp . . . . . . . . . . . . . . . . . . . . . . . . . 69
D Danger of fitting a child seat on the front pas- senger seat . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
268 Index

Dash panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Dash panel cleaning . . . . . . . . . . . . . . . . . . . . 181
Daytime running lights . . . . . . . . . . . . . . . . . . . 97
Deactivating front passenger airbagSafety notes . . . . . . . . . . . . . . . . . . . . . . . . . 41
Deactivating the airbag Front passenger airbag . . . . . . . . . . . . . . . . 40
Diesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193
Diesel engine Winter driving . . . . . . . . . . . . . . . . . . . . . . . 194
Diesel engine particulate filter . . . . . . . . . . . . 169
Differential lock . . . . . . . . . . . . . . . . . . . . . . . . 165
Differential lock fault (EDL) Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 68
Digital clock . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Dipped beam headlights . . . . . . . . . . . . . . . . . . 95
Disposal Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Seat belt tensioners . . . . . . . . . . . . . . . . . . . 27
Door lock cylinders . . . . . . . . . . . . . . . . . . . . . . 179
Door release lever . . . . . . . . . . . . . . . . . . . . . . . 51
Doors Childproof locks . . . . . . . . . . . . . . . . . . . . . . 81
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 70
Double headlight . . . . . . . . . . . . . . . . . . . . . . . 231
Double headlight bulb change dipped beam headlights . . . . . . . . . . . . . . 233
main beam headlights . . . . . . . . . . . . . . . . 232
side light . . . . . . . . . . . . . . . . . . . . . . . . . . . 231
Driver see Correct sitting position . . . . . . . 10, 11, 12 Driveshaft differential
XDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
Drive wheel traction control system . . . . . . . . 163
Driving Driving abroad . . . . . . . . . . . . . . . . . . . . . . 172
Economically / Environmentally friendly . 170
With a trailer . . . . . . . . . . . . . . . . . . . . 173, 174
Driving abroad . . . . . . . . . . . . . . . . . . . . . . . . . 172 Headlights . . . . . . . . . . . . . . . . . . . . . . . . . 172
Driving safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Duplicate keys . . . . . . . . . . . . . . . . . . . . . . . . . . 82
Dust filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
Dynamic headlight range control . . . . . . . . . . . 97
E
Economical driving . . . . . . . . . . . . . . . . . . . . . . 170
EDL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165 Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 67
Electrical sockets . . . . . . . . . . . . . . . . . . . . . . . 122
Electro-hydraulic steering Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 71
Electronic differential lock . . . . . . . . . . . . . . . . 165 Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 67
Electronic immobiliser . . . . . . . . . . . . . . . . . . . 138
Electronic Stability Programme . . . . . . . . . 68, 164 Description . . . . . . . . . . . . . . . . . . . . . . . . . 137
Electronic Stability Programme (ESP) Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 68
Emission control system Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 71 Engine
Running in . . . . . . . . . . . . . . . . . . . . . . . . . 167
Engine compartment Working in the engine compartment . . . . 194
Engine coolant . . . . . . . . . . . . . . . . . . . . . . . . . 201
Engine fault Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 66
Engine management Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 65
Engine oil Changing . . . . . . . . . . . . . . . . . . . . . . . . . . 200
Checking engine oil level . . . . . . . . . . . . . . 198
Oil properties . . . . . . . . . . . . . . . . . . . . . . . 198
Specifications . . . . . . . . . . . . . . . . . . . . . . . 197
Topping up . . . . . . . . . . . . . . . . . . . . . . . . . 199
Engine oil dipstick . . . . . . . . . . . . . . . . . . . . . . 198
Engine oil pressure Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 66
Environment . . . . . . . . . . . . . . . . . . . . . . . . . . . 170 Environmental friendliness . . . . . . . . . . . . 171
Environmentally friendly driving . . . . . . . . . . . 170
Environmental tip Avoiding pollution . . . . . . . . . . . . . . . . . . . 189
ESP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68, 164 see also Electronic Stability Programme . . 137
Exhaust gas purification system . . . . . . . . . . . 168
Exterior mirrors . . . . . . . . . . . . . . . . . . . . . . . . . 178
External aerial . . . . . . . . . . . . . . . . . . . . . . . . . . 185
F
Fabric trim cleaning . . . . . . . . . . . . . . . . . . . . . 182
269
Index

Floor mats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Fog lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
Fog lights bulb . . . . . . . . . . . . . . . . . . . . . . . . . 236
Fog lights with cornering function . . . . . . . . . . 98
Front airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . 33Description . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Safety notes . . . . . . . . . . . . . . . . . . . . . . . . . 36
Front ashtray . . . . . . . . . . . . . . . . . . . . . . . . . . . 121
Front cup holder . . . . . . . . . . . . . . . . . . . . . . . . 120
Front interior light . . . . . . . . . . . . . . . . . . . . . . 102
Front passenger airbag deactivation . . . . . . . . 40
Front reading light . . . . . . . . . . . . . . . . . . . . . . 103
Front seat adjustment Lumbar support . . . . . . . . . . . . . . . . . . . . . 114
Fuel Diesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193
Petrol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193
Fuel consumption . . . . . . . . . . . . . . . . . . . . . . . 247
Fuel level Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Fuel reserve . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
Fuel tank see Fuel reserve . . . . . . . . . . . . . . . . . . . . . . 70
Fuel Tank Opening the fuel tank flap . . . . . . . . . . . . . 188
Fuel: save . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170
Fuses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 224
G G 12 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201 Gear shift pattern . . . . . . . . . . . . . . . . . . . . . . . 145
General overview of the engine compartment 250
Glove compartment . . . . . . . . . . . . . . . . . . . . . 118
Glove compartment light . . . . . . . . . . . . . . . . . 103
Glow plug system . . . . . . . . . . . . . . . . . . . . . . . 140
Warning lamp . . . . . . . . . . . . . . . . . . . . . . . . 66
H Handbrake . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153 Warning lamp . . . . . . . . . . . . . . . . . . . . . . . 154
Hazard warning lights . . . . . . . . . . . . . . . . . . . 100
HBA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162
Headlight flashers . . . . . . . . . . . . . . . . . . . . . . 101
Headlight range control . . . . . . . . . . . . . . . . . . . 97
Headlights Driving abroad . . . . . . . . . . . . . . . . . . . . . . 172
Fog lights . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
Headlight washer . . . . . . . . . . . . . . . . . . . . 107
Head restraints Adjusting . . . . . . . . . . . . . . . . . . . . . . 112, 113
Adjustment of the head restraint angle . . 113
Removing . . . . . . . . . . . . . . . . . . . . . . . . . . 113
Heated exterior mirrors . . . . . . . . . . . . . . . . . . 109
Heated front seats . . . . . . . . . . . . . . . . . . . . . . 115
Heating . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
Heating system . . . . . . . . . . . . . . . . . . . . . . . . . 127
High pressure cleaners . . . . . . . . . . . . . . . . . . 177
Hill-start aid . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
Horn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
How to jump start description . . . . . . . . . . . . . 240 Hydraulic Brake Assist
Automatic hazard warning lights activa-tion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162
I
Identification number . . . . . . . . . . . . . . . . . . . 247
Identification plate . . . . . . . . . . . . . . . . . . . . . . 247
Ignition key . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
Ignition lock . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
Information in the multifunction display Memory displays . . . . . . . . . . . . . . . . . . . . . 57
Instrument and switch lighting . . . . . . . . . . . . . 97
Instrument lighting . . . . . . . . . . . . . . . . . . . . . . 51
Instrument panel Service interval display . . . . . . . . . . . . . . . . 59
Instruments . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Interior mirror . . . . . . . . . . . . . . . . . . . . . . . . . . 107
Interior monitoring and anti-towing alarm Activation . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
Intermittent wipe, windscreen . . . . . . . . . . . . . 104
ISOFIX system . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
J Jump-starting . . . . . . . . . . . . . . . . . . . . . . . . . . 240
Jump leads . . . . . . . . . . . . . . . . . . . . . . . . . . . . 240
K
Keys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
270 Index
