Page 57 of 331
55
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
AlteaXL_ES.book Seite 55 Mittwoch, 21. Juli 2010 1:05 13
Page 58 of 331
56
Fig. 33 Tablero de instrumentosAlteaXL_ES.book Seite 56 Mittwoch, 21. Juli 2010 1:05 13
Page 59 of 331

Puesto de conducción57
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

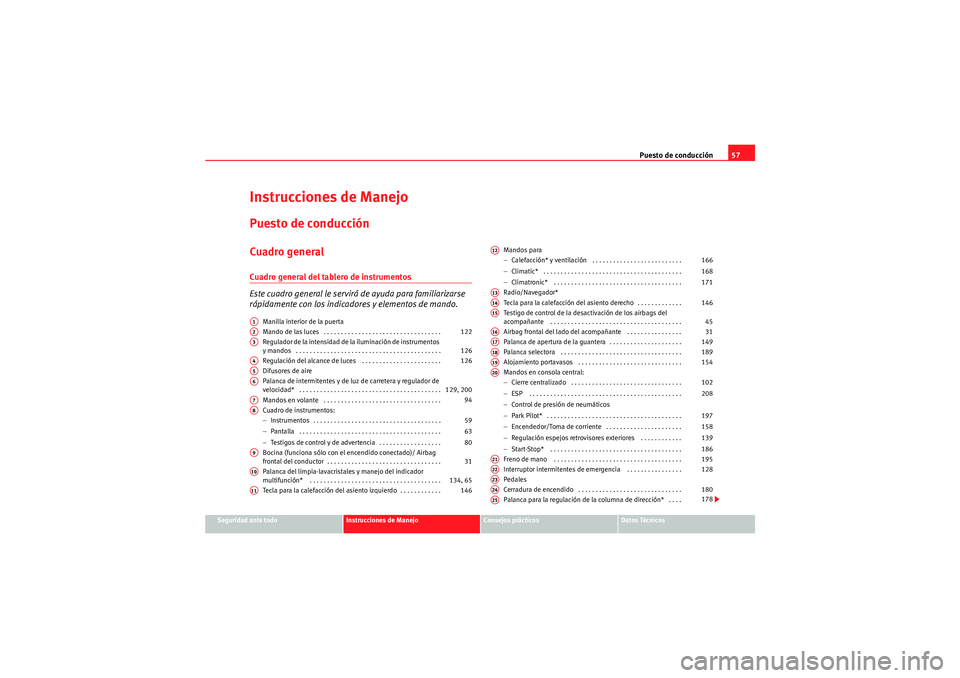

Instrucciones de ManejoPuesto de conducciónCuadro generalCuadro general del tablero de instrumentos
Este cuadro general le servirá de ayuda para familiarizarse
rápidamente con los indicadores y elementos de mando.
Manilla interior de la puerta
Mando de las luces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulador de la intensidad de la iluminación de instrumentos
y mandos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulación del alcance de luces . . . . . . . . . . . . . . . . . . . . . . .
Difusores de aire
Palanca de intermitentes y de luz de carretera y regulador de
velocidad* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mandos en volante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cuadro de instrumentos:
−Instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Testigos de control y de advertencia . . . . . . . . . . . . . . . . . .
Bocina (funciona sólo con el encendido conectado)/ Airbag
frontal del conductor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Palanca del limpia-lavacristales y manejo del indicador
multifunción* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tecla para la calefacción del asiento izquierdo . . . . . . . . . . . . Mandos para
−
Calefacción* y ventilación . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Radio/Navegador*
Tecla para la calefacción del asiento derecho . . . . . . . . . . . . .
Testigo de control de la desactivación de los airbags del
acompañante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Airbag frontal del lado del acompañante . . . . . . . . . . . . . . . .
Palanca de apertura de la guantera . . . . . . . . . . . . . . . . . . . . .
Palanca selectora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alojamiento portavasos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mandos en consola central:
− Cierre centralizado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− ESP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Control de presión de neumáticos
− Park Pilot* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Encendedor/Toma de corriente . . . . . . . . . . . . . . . . . . . . . .
− Regulación espejos retrovisores exteriores . . . . . . . . . . . .
− Start-Stop* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Freno de mano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruptor intermitentes de emergencia . . . . . . . . . . . . . . . .
Pedales
Cerradura de encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Palanca para la regulación de la columna de dirección* . . . .
A1A2
122
A3
126
A4
126
A5A6
129, 200
A7
94
A8
59
63
80
A9
31
A10
134, 65
A11
146
A12
166
168
171
A13A14
146
A15
45
A16
31
A17
149
A18
189
A19
154
A20
102
208
197
158
139
186
A21
195
A22
128
A23A24
180
A25
178
AlteaXL_ES.book Seite 57 Mittwoch, 21. Juli 2010 1:05 13
Page 60 of 331
Puesto de conducción
58

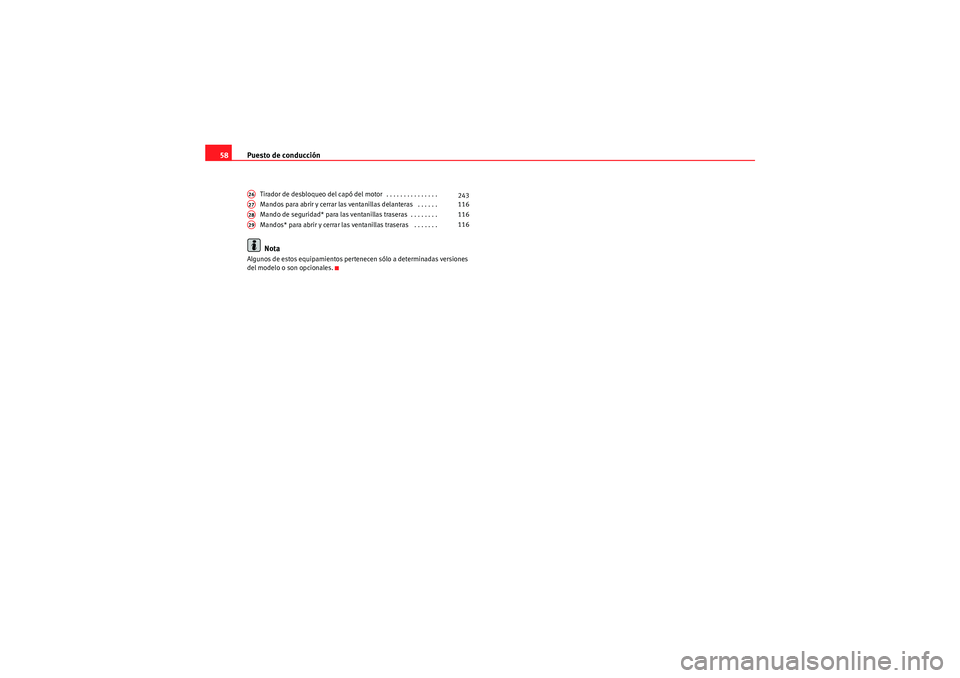

Tirador de desbloqueo del capó del motor . . . . . . . . . . . . . . .
Mandos para abrir y cerrar las ventanillas delanteras . . . . . .
Mando de seguridad* para las ventanillas traseras . . . . . . . .
Mandos* para abrir y cerrar las ventanillas traseras . . . . . . .Nota
Algunos de estos equipamientos pertenecen sólo a determinadas versiones
del modelo o son opcionales.A26
243
A27
116
A28
116
A29
116
AlteaXL_ES.book Seite 58 Mittwoch, 21. Juli 2010 1:05 13
Page 61 of 331
Puesto de conducción59
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

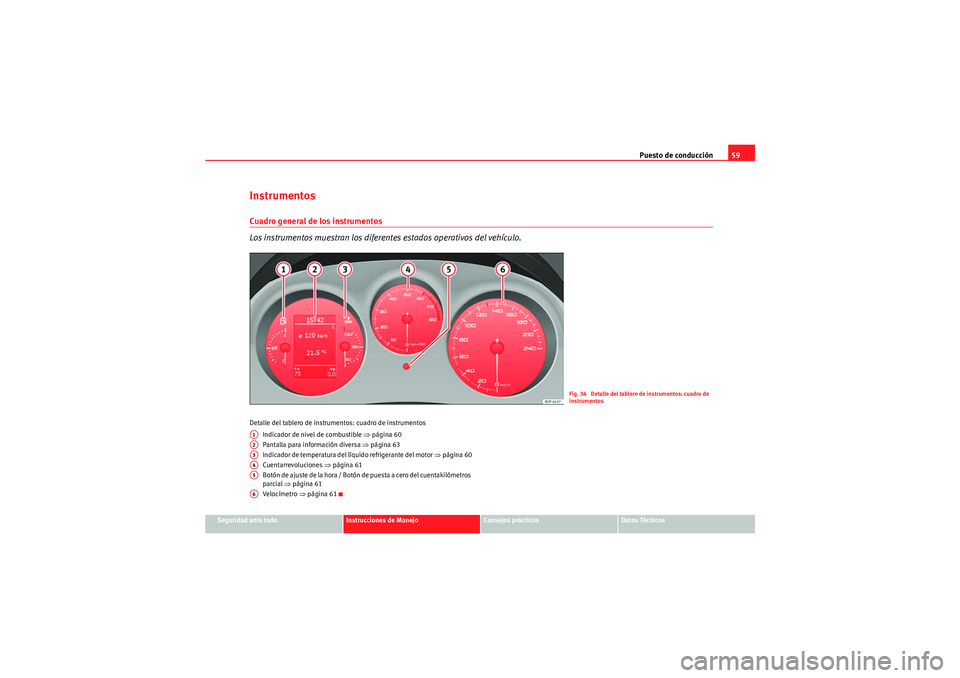

InstrumentosCuadro general de los instrumentos
Los instrumentos muestran los diferentes estados operativos del vehículo.Detalle del tablero de instrumentos: cuadro de instrumentos
Indicador de nivel de combustible ⇒página 60
Pantalla para información diversa ⇒página 63
Indicador de temperatura del líquido refrigerante del motor ⇒página 60
Cuentarrevoluciones ⇒página 61
B o t ó n d e a j u s t e d e la h o ra / B o t ó n d e p u e s ta a c e r o d e l c u e n ta k i l ó m e t r o s
parcial ⇒página 61
Ve loc ím e tr o ⇒página 61
Fig. 34 Detalle del tablero de instrumentos: cuadro de
instrumentos
A1A2A3A4A5A6
AlteaXL_ES.book Seite 59 Mittwoch, 21. Juli 2010 1:05 13
