2011 Seat Altea XL Manual del propietario (in Spanish)

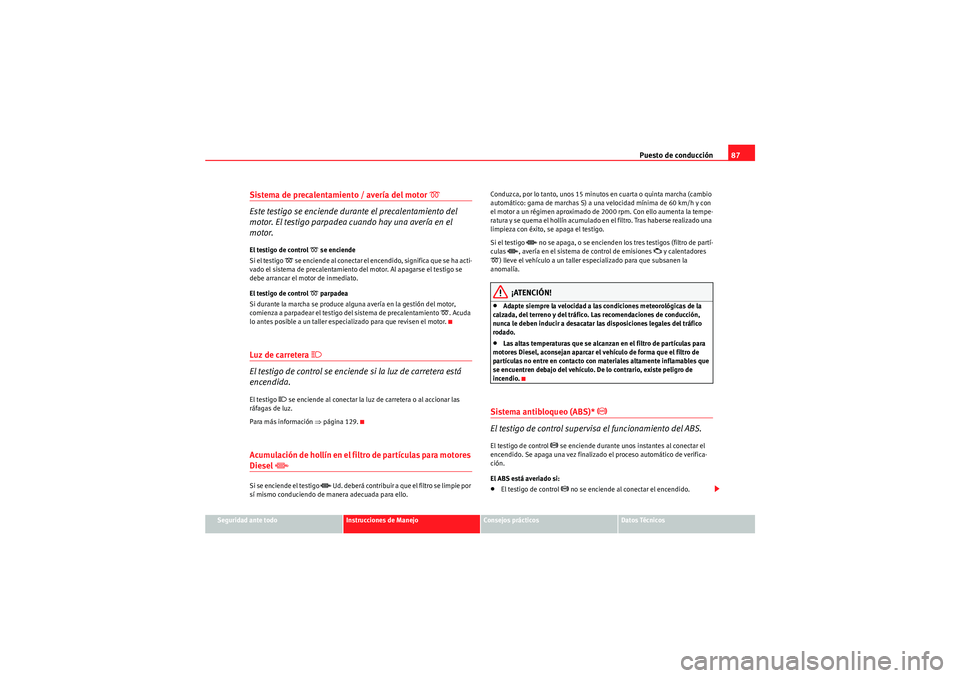

Puesto de conducción87
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Sistema de precalentamiento / avería del motor
D
Este testigo se enciende durante el precalentamiento del
motor. El testigo parpadea cuando hay una avería en el
motor.
El testigo de control
D se enciende
Si el testigo
D se enciende al conectar el encendido, significa que se ha acti-
vado el sistema de precalentamiento del motor. Al apagarse el testigo se
debe arrancar el motor de inmediato.
El testigo de control
D parpadea
Si durante la marcha se produce alguna avería en la gestión del motor,
comienza a parpadear el testigo del sistema de precalentamiento
D. Acuda
lo antes posible a un taller especializado para que revisen el motor.
Luz de carretera

El testigo de control se enciende si la luz de carretera está
encendida.El testigo
 se enciende al conectar la luz de carretera o al accionar las
ráfagas de luz.
Para más información ⇒página 129.
Acumulación de hollín en el filtro de partículas para motores Diesel

Si se enciende el testigo
 Ud. deberá contribuir a que el filtro se limpie por
sí mismo conduciendo de manera adecuada para ello. Conduzca, por lo tanto, unos 15 minutos en cuarta o quinta marcha (cambio
automático: gama de marchas S) a una velocidad mínima de 60 km/h y con
el motor a un régimen aproximado de 2000 rpm. Con ello aumenta la tempe-
ratura y se quema el hollín acumulado en el filtro. Tras haberse realizado una
limpieza con éxito, se apaga el testigo.
Si el testigo
 no se apaga, o se encienden los tres testigos (filtro de partí-
culas
, avería en el sistema de control de emisiones
 y calentadores
D) lleve el vehículo a un taller especializado para que subsanen la
anomalía.
¡ATENCIÓN!
•Adapte siempre la velocidad a las condiciones meteorológicas de la
calzada, del terreno y del tráfico. Las recomendaciones de conducción,
nunca le deben inducir a desacatar las disposiciones legales del tráfico
rodado.•Las altas temperaturas que se alcanzan en el filtro de partículas para
motores Diesel, aconsejan aparcar el vehículo de forma que el filtro de
partículas no entre en contacto con materiales altamente inflamables que
se encuentren debajo del vehículo. De lo contrario, existe peligro de
incendio.
Sistema antibloqueo (ABS)*
J
El testigo de control supervisa el funcionamiento del ABS.
El testigo de control
J se enciende durante unos instantes al conectar el
encendido. Se apaga una vez finalizado el proceso automático de verifica-
ción.
El ABS está averiado si:
•El testigo de control
J no se enciende al conectar el encendido.
AlteaXL_ES.book Seite 87 Mittwoch, 21. Juli 2010 1:05 13

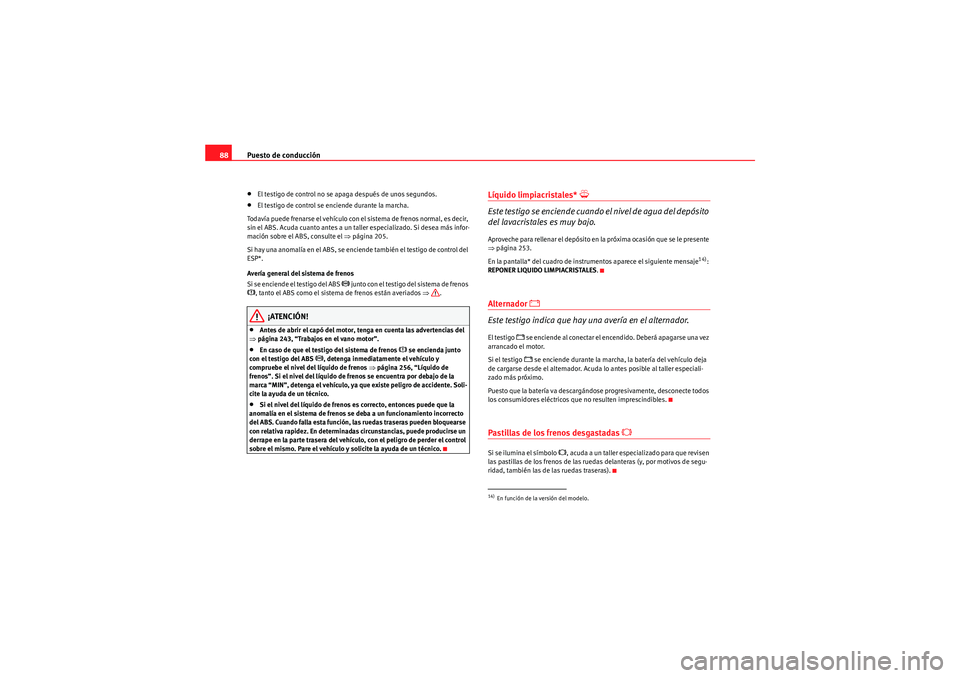

Puesto de conducción
88•El testigo de control no se apaga después de unos segundos.•El testigo de control se enciende durante la marcha.
Todavía puede frenarse el vehículo con el sistema de frenos normal, es decir,
sin el ABS. Acuda cuanto antes a un taller especializado. Si desea más infor-
mación sobre el ABS, consulte el ⇒página 205.
Si hay una anomalía en el ABS, se enciende también el testigo de control del
ESP*.
Avería general del sistema de frenos
Si se enciende el testigo del ABS
J junto con el testigo del sistema de frenos
H, tanto el ABS como el sistema de frenos están averiados ⇒.
¡ATENCIÓN!
•Antes de abrir el capó del motor, tenga en cuenta las advertencias del
⇒ página 243, “Trabajos en el vano motor”.•En caso de que el testigo del sistema de frenos
H se encienda junto
con el testigo del ABS
J, detenga inmediatamente el vehículo y
compruebe el nivel del líquido de frenos ⇒página 256, “Líquido de
frenos”. Si el nivel del líquido de frenos se encuentra por debajo de la
marca “MIN”, detenga el vehículo, ya que existe peligro de accidente. Soli-
cite la ayuda de un técnico.
•Si el nivel del líquido de frenos es correcto, entonces puede que la
anomalía en el sistema de frenos se deba a un funcionamiento incorrecto
del ABS. Cuando falla esta función, las ruedas traseras pueden bloquearse
con relativa rapidez. En determinadas circunstancias, puede producirse un
derrape en la parte trasera del vehículo, con el peligro de perder el control
sobre el mismo. Pare el vehículo y solicite la ayuda de un técnico.
Líquido limpiacristales*
Y
Este testigo se enciende cuando el nivel de agua del depósito
del lavacristales es muy bajo.Aproveche para rellenar el depósito en la próxima ocasión que se le presente
⇒ página 253.
En la pantalla* del cuadro de instrumentos aparece el siguiente mensaje
14):
REPONER LIQUIDO LIMPIACRISTALES .
Alternador
F
Este testigo indica que hay una avería en el alternador.
El testigo
F se enciende al conectar el encendido. Deberá apagarse una vez
arrancado el motor.
Si el testigo F se enciende durante la marcha, la batería del vehículo deja
de cargarse desde el alternador. Acuda lo antes posible al taller especiali-
zado más próximo.
Puesto que la batería va descargándose progresivamente, desconecte todos
los consumidores eléctricos que no resulten imprescindibles.
Pastillas de los frenos desgastadas
I
Si se ilumina el símbolo
I, acuda a un taller especializado para que revisen
las pastillas de los frenos de las ruedas delanteras (y, por motivos de segu-
ridad, también las de las ruedas traseras).
14)En función de la versión del modelo.
AlteaXL_ES.book Seite 88 Mittwoch, 21. Juli 2010 1:05 13

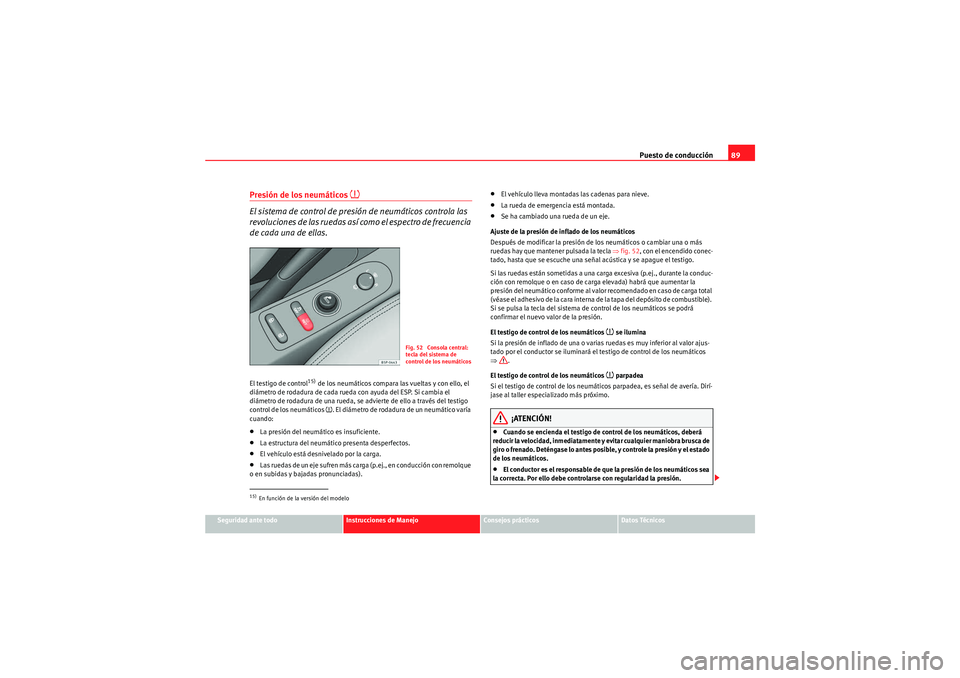

Puesto de conducción89
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Presión de los neumáticos
~
El sistema de control de presión de neumáticos controla las
revoluciones de las ruedas así como el espectro de frecuencia
de cada una de ellas.El testigo de control
15) de los neumáticos compara las vueltas y con ello, el
diámetro de rodadura de cada rueda con ayuda del ESP. Si cambia el
diámetro de rodadura de una rueda, se advierte de ello a través del testigo
control de los neumáticos ~. El diámetro de rodadura de un neumático varía
cuando:
•La presión del neumático es insuficiente.•La estructura del neumático presenta desperfectos.•El vehículo está desnivelado por la carga.•Las ruedas de un eje sufren más carga (p.ej., en conducción con remolque
o en subidas y bajadas pronunciadas).
•El vehículo lleva montadas las cadenas para nieve.•La rueda de emergencia está montada.•Se ha cambiado una rueda de un eje.
Ajuste de la presión de inflado de los neumáticos
Después de modificar la presión de los neumáticos o cambiar una o más
ruedas hay que mantener pulsada la tecla ⇒fig. 52, con el encendido conec-
tado, hasta que se escuche una señal acústica y se apague el testigo.
Si las ruedas están sometidas a una carga excesiva (p.ej., durante la conduc-
ción con remolque o en caso de carga elevada) habrá que aumentar la
presión del neumático conforme al valor recomendado en caso de carga total
(véase el adhesivo de la cara interna de la tapa del depósito de combustible).
Si se pulsa la tecla del sistema de control de los neumáticos se podrá
confirmar el nuevo valor de la presión.
El testigo de control de los neumáticos
~ se ilumina
Si la presión de inflado de una o varias ruedas es muy inferior al valor ajus-
tado por el conductor se iluminará el testigo de control de los neumáticos
⇒ .
El testigo de control de los neumáticos ~ parpadea
Si el testigo de control de los neumátic os parpadea, es señal de avería. Dirí-
jase al taller especializado más próximo.
¡ATENCIÓN!
•Cuando se encienda el testigo de control de los neumáticos, deberá
reducir la velocidad, inmediatamente y evitar cualquier maniobra brusca de
giro o frenado. Deténgase lo antes posible, y controle la presión y el estado
de los neumáticos.•El conductor es el responsable de qu e la presión de los neumáticos sea
la correcta. Por ello debe controlarse con regularidad la presión.
15)En función de la versión del modelo
Fig. 52 Consola central:
tecla del sistema de
control de los neumáticos
AlteaXL_ES.book Seite 89 Mittwoch, 21. Juli 2010 1:05 13

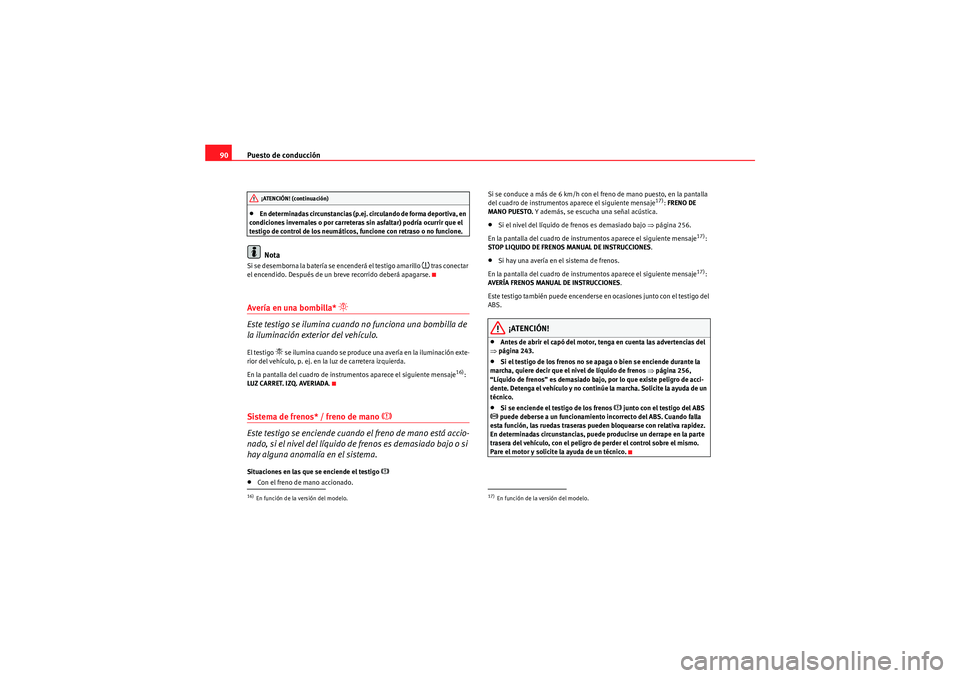

Puesto de conducción
90•En determinadas circunstancias (p.ej. circulando de forma deportiva, en
condiciones invernales o por carreteras sin asfaltar) podría ocurrir que el
testigo de control de los neumáticos, funcione con retraso o no funcione.Nota
Si se desemborna la batería se encenderá el testigo amarillo
~ tras conectar
el encendido. Después de un breve recorrido deberá apagarse.
Avería en una bombilla*

Este testigo se ilumina cuando no funciona una bombilla de
la iluminación exterior del vehículo.El testigo
 se ilumina cuando se produce una avería en la iluminación exte-
rior del vehículo, p. ej. en la luz de carretera izquierda.
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje
16):
LUZ CARRET. IZQ. AVERIADA .
Sistema de frenos* / freno de mano
H
Este testigo se enciende cuando el freno de mano está accio-
nado, si el nivel del líquido de frenos es demasiado bajo o si
hay alguna anomalía en el sistema.
Situaciones en las que se enciende el testigo
H
•Con el freno de mano accionado. Si se conduce a más de 6 km/h con el freno de mano puesto, en la pantalla
del cuadro de instrumentos aparece el siguiente mensaje
17):
FRENO DE
MANO PUESTO. Y además, se escucha una señal acústica.
•Si el nivel del líquido de frenos es demasiado bajo ⇒página 256.
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje
17):
STOP LIQUIDO DE FRENOS MANUAL DE INSTRUCCIONES .
•Si hay una avería en el sistema de frenos.
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje
17):
AVERÍA FRENOS MANUAL DE INSTRUCCIONES .
Este testigo también puede encenderse en ocasiones junto con el testigo del
ABS.
¡ATENCIÓN!
•Antes de abrir el capó del motor, tenga en cuenta las advertencias del
⇒ página 243.•Si el testigo de los frenos no se apaga o bien se enciende durante la
marcha, quiere decir que el nivel de líquido de frenos ⇒página 256,
“Líquido de frenos” es demasiado bajo, por lo que existe peligro de acci-
dente. Detenga el vehículo y no continúe la marcha. Solicite la ayuda de un
técnico.•Si se enciende el testigo de los frenos
H junto con el testigo del ABS
J puede deberse a un funcionamiento incorrecto del ABS. Cuando falla
esta función, las ruedas traseras pueden bloquearse con relativa rapidez.
En determinadas circunstancias, puede producirse un derrape en la parte
trasera del vehículo, con el peligro de perder el control sobre el mismo.
Pare el motor y solicite la ayuda de un técnico.
16)En función de la versión del modelo.¡ATENCIÓN! (continuación)
17)En función de la versión del modelo.
AlteaXL_ES.book Seite 90 Mittwoch, 21. Juli 2010 1:05 13

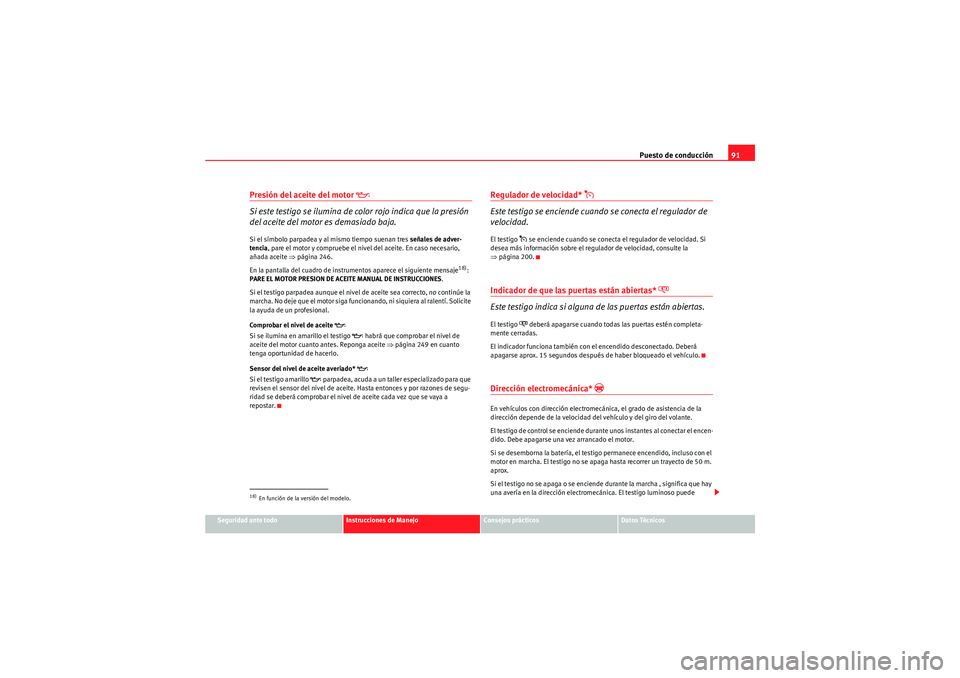

Puesto de conducción91
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Presión del aceite del motor
E
Si este testigo se ilumina de color rojo indica que la presión
del aceite del motor es demasiado baja.Si el símbolo parpadea y al mismo tiempo suenan tres señales de adver-
tencia , pare el motor y compruebe el nivel del aceite. En caso necesario,
añada aceite ⇒página 246.
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje
18):
PARE EL MOTOR PRESION DE ACEITE MANUAL DE INSTRUCCIONES .
Si el testigo parpadea aunque el nivel de aceite sea correcto, no continúe la
marcha. No deje que el motor siga funcionando, ni siquiera al ralentí. Solicite
la ayuda de un profesional.
Comprobar el nivel de aceite
E
Si se ilumina en amarillo el testigo
E habrá que comprobar el nivel de
aceite del motor cuanto antes. Reponga aceite ⇒página 249 en cuanto
tenga oportunidad de hacerlo.
Sensor del nivel de aceite averiado* E
Si el testigo amarillo
E parpadea, acuda a un taller especializado para que
revisen el sensor del nivel de aceite. Hasta entonces y por razones de segu-
ridad se deberá comprobar el nivel de aceite cada vez que se vaya a
repostar.
Regulador de velocidad*

Este testigo se enciende cuando se conecta el regulador de
velocidad.El testigo
 se enciende cuando se conecta el regulador de velocidad. Si
desea más información sobre el regulador de velocidad, consulte la
⇒ página 200.
Indicador de que las puertas están abiertas*
o
Este testigo indica si alguna de las puertas están abiertas.El testigo
o deberá apagarse cuando todas las puertas estén completa-
mente cerradas.
El indicador funciona también con el encendido desconectado. Deberá
apagarse aprox. 15 segundos después de haber bloqueado el vehículo.
Dirección electromecánica*

En vehículos con dirección electromecánica, el grado de asistencia de la
dirección depende de la velocidad del vehículo y del giro del volante.
El testigo de control se enciende durante unos instantes al conectar el encen-
dido. Debe apagarse una vez arrancado el motor.
Si se desemborna la batería, el testigo permanece encendido, incluso con el
motor en marcha. El testigo no se apaga hasta recorrer un trayecto de 50 m.
aprox.
Si el testigo no se apaga o se enciende durante la marcha , significa que hay
una avería en la dirección electromecánica. El testigo luminoso puede
18)En función de la versión del modelo.
AlteaXL_ES.book Seite 91 Mittwoch, 21. Juli 2010 1:05 13

Puesto de conducción

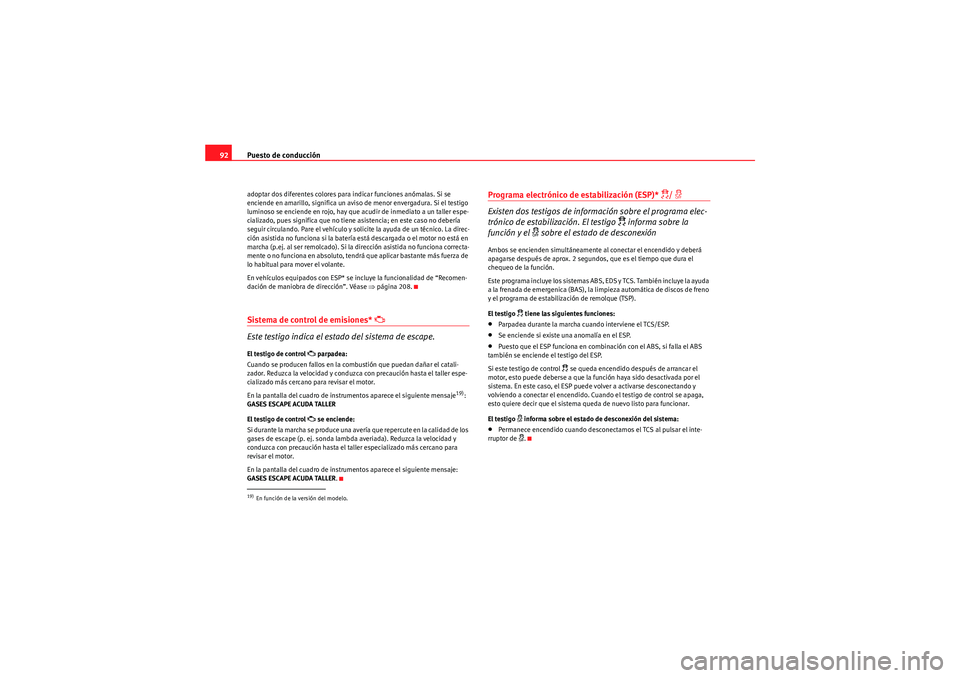

92adoptar dos diferentes colores para indicar funciones anómalas. Si se
enciende en amarillo, significa un aviso de menor envergadura. Si el testigo
luminoso se enciende en rojo, hay que acudir de inmediato a un taller espe-
cializado, pues significa que no tiene asistencia; en este caso no debería
seguir circulando. Pare el vehículo y solicite la ayuda de un técnico. La direc-
ción asistida no funciona si la batería está descargada o el motor no está en
marcha (p.ej. al ser remolcado). Si la dirección asistida no funciona correcta-
mente o no funciona en absoluto, tendrá que aplicar bastante más fuerza de
lo habitual para mover el volante.
En vehículos equipados con ESP* se incluye la funcionalidad de “Recomen-
dación de maniobra de dirección”. Véase ⇒página 208.Sistema de control de emisiones*

Este testigo indica el estado del sistema de escape.
El testigo de control
 parpadea:
Cuando se producen fallos en la combustión que puedan dañar el catali-
zador. Reduzca la velocidad y conduzca con precaución hasta el taller espe-
cializado más cercano para revisar el motor.
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje
19):
GASES ESCAPE ACUDA TALLER
El testigo de control
 se enciende:
S i du rante la mar cha s e p rod u ce una av er í a qu e re p er cu te e n la cal idad de los
gases de escape (p. ej. sonda lambda averiada). Reduzca la velocidad y
conduzca con precaución hasta el taller especializado más cercano para
revisar el motor.
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje:
GASES ESCAPE ACUDA TALLER .
Programa electrónico de estabilización (ESP)*
/ l
Existen dos testigos de información sobre el programa elec-
trónico de estabilización. El testigo
 informa sobre la
función y el
l sobre el estado de desconexión
Ambos se encienden simultáneamente al conectar el encendido y deberá
apagarse después de aprox. 2 segundos, que es el tiempo que dura el
chequeo de la función.
Este programa incluye los sistemas ABS, EDS y TCS. También incluye la ayuda
a la frenada de emergenica (BAS), la limpieza automática de discos de freno
y el programa de estabilización de remolque (TSP).
El testigo
 tiene las siguientes funciones:
•Parpadea durante la marcha cuando interviene el TCS/ESP.•Se enciende si existe una anomalía en el ESP.•Puesto que el ESP funciona en combinación con el ABS, si falla el ABS
también se enciende el testigo del ESP.
Si este testigo de control
 se queda encendido después de arrancar el
motor, esto puede deberse a que la función haya sido desactivada por el
sistema. En este caso, el ESP puede volver a activarse desconectando y
volviendo a conectar el encendido. Cuando el testigo de control se apaga,
esto quiere decir que el sistema queda de nuevo listo para funcionar.
El testigo
l informa sobre el estado de desconexión del sistema:
•Permanece encendido cuando desconectamos el TCS al pulsar el inte-
rruptor de
l.
19)En función de la versión del modelo.
AlteaXL_ES.book Seite 92 Mittwoch, 21. Juli 2010 1:05 13

Puesto de conducción93
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

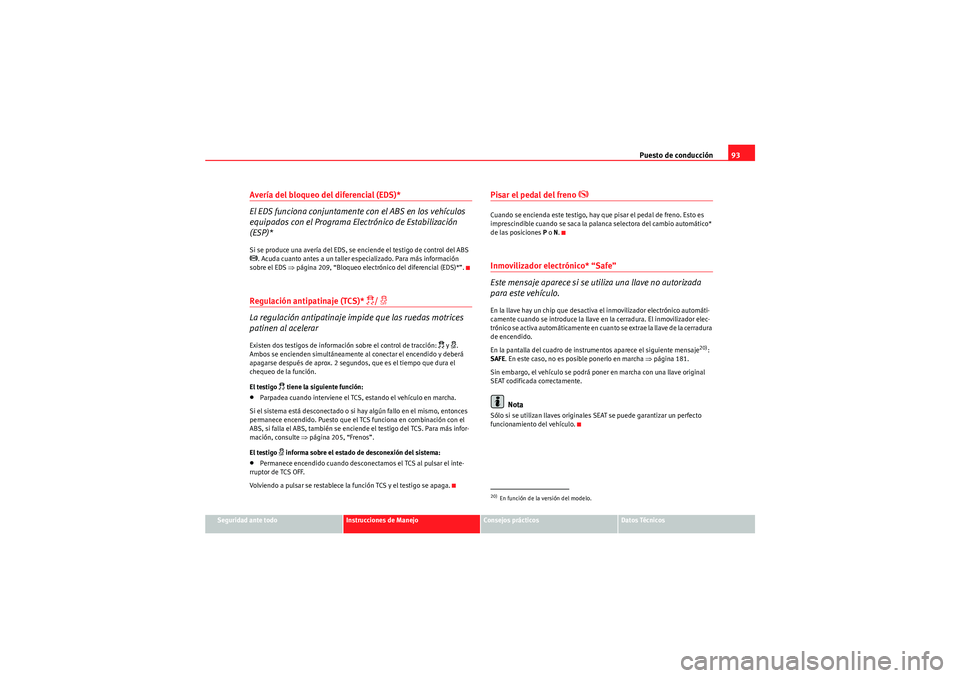

Avería del bloqueo del diferencial (EDS)*
El EDS funciona conjuntamente con el ABS en los vehículos
equipados con el Programa Electrónico de Estabilización
(ESP)*Si se produce una avería del EDS, se enciende el testigo de control del ABS J. Acuda cuanto antes a un taller especializado. Para más información
sobre el EDS ⇒ página 209, “Bloqueo electrónico del diferencial (EDS)*”.Regulación antipatinaje (TCS)*
/ l
La regulación antipatinaje impide que las ruedas motrices
patinen al acelerarExisten dos testigos de información sobre el control de tracción:
 y l.
Ambos se encienden simultáneamente al conectar el encendido y deberá
apagarse después de aprox. 2 segundos, que es el tiempo que dura el
chequeo de la función.
El testigo
 tiene la siguiente función:
•Parpadea cuando interviene el TCS, estando el vehículo en marcha.
Si el sistema está desconectado o si hay algún fallo en el mismo, entonces
permanece encendido. Puesto que el TCS funciona en combinación con el
ABS, si falla el ABS, también se enciende el testigo del TCS. Para más infor-
mación, consulte ⇒ página 205, “Frenos”.
El testigo
l informa sobre el estado de desconexión del sistema:
•Permanece encendido cuando desconectamos el TCS al pulsar el inte-
rruptor de TCS OFF.
Volviendo a pulsar se restablece la función TCS y el testigo se apaga.
Pisar el pedal del freno
K
Cuando se encienda este testigo, hay que pisar el pedal de freno. Esto es
imprescindible cuando se saca la palanca selectora del cambio automático*
de las posiciones P o N .Inmovilizador electrónico* “Safe”
Este mensaje aparece si se utiliza una llave no autorizada
para este vehículo.En la llave hay un chip que desactiva el inmovilizador electrónico automáti-
camente cuando se introduce la llave en la cerradura. El inmovilizador elec-
t r ó n i c o s e a c t i v a a u t o m á t i c a m e n t e e n c u a n t o s e e x t r a e l a l l a v e d e l a c e r r a d u r a
de encendido.
En la pantalla del cuadro de instrumentos aparece el siguiente mensaje
20):
SAFE . En este caso, no es posible ponerlo en marcha ⇒página 181.
Sin embargo, el vehículo se podrá poner en marcha con una llave original
SEAT codificada correctamente.
Nota
Sólo si se utilizan llaves originales SEAT se puede garantizar un perfecto
funcionamiento del vehículo.20)En función de la versión del modelo.
AlteaXL_ES.book Seite 93 Mittwoch, 21. Juli 2010 1:05 13

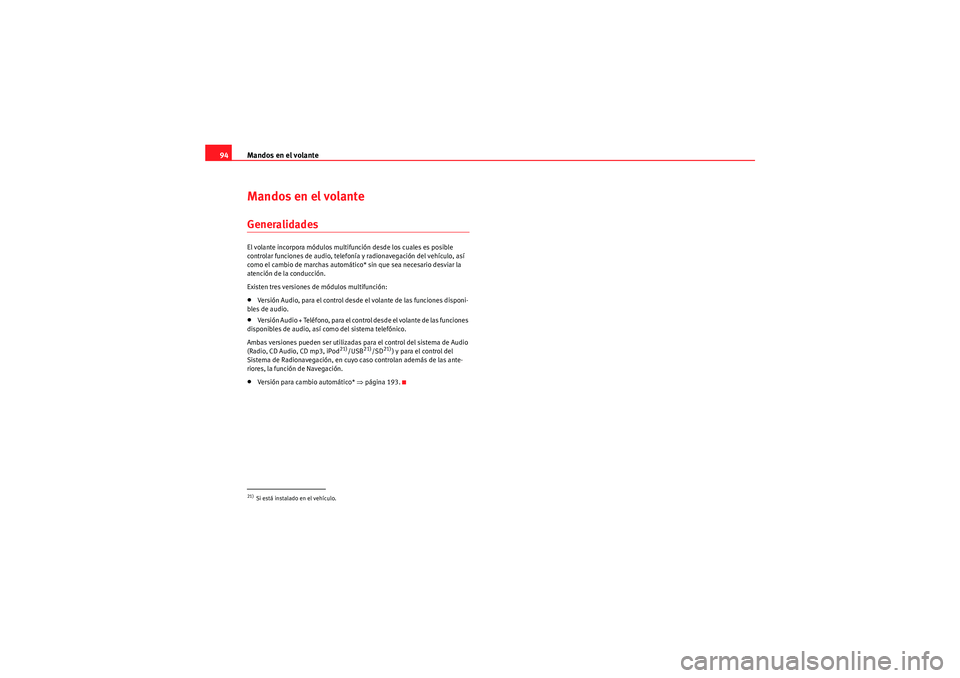

Mandos en el volante
94Mandos en el volanteGeneralidadesEl volante incorpora módulos multifunción desde los cuales es posible
controlar funciones de audio, telefonía y radionavegación del vehículo, así
como el cambio de marchas automático* sin que sea necesario desviar la
atención de la conducción.
Existen tres versiones de módulos multifunción:•Versión Audio, para el control desde el volante de las funciones disponi-
bles de audio.•Versión Audio + Teléfono, para el control desde el volante de las funciones
disponibles de audio, así como del sistema telefónico.
Ambas versiones pueden ser utilizadas para el control del sistema de Audio
(Radio, CD Audio, CD mp3, iPod
21)/USB
21)/SD21)) y para el control del
Sistema de Radionavegación, en cuyo caso controlan además de las ante-
riores, la función de Navegación.
•Versión para cambio automático* ⇒página 193.21)Si está instalado en el vehículo.
AlteaXL_ES.book Seite 94 Mittwoch, 21. Juli 2010 1:05 13
