2011 Seat Altea Manual del propietario (in Spanish)

Situaciones diversas287
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Intermitentes laterales– Presione el intermitente hacia la izquierda o a la derecha para
extraer la lámpara.
– Saque el portalámparas del intermitente.
– Extraiga la lámpara con casquillo de cristal defectuosa y coloque una nueva.
– Introduzca el portalámparas en la guía del intermitente hasta que encastre.
– Coloque el intermitente en primer lugar en el orificio de la carro-
cería, encajando las pestañas ⇒fig. 196 , flecha .
– Encaje la lámpara como indica la flecha ⇒fig. 196 .
Luz del maletero– Extraiga la tulipa haciendo presión sobre el borde de la parte
interior de la misma -flecha- con ayuda de un destornillador por
su parte plana ⇒fig. 197 .
Fig. 196 Intermitente
lateral
A1
A2
Fig. 197 Luz maleteroFig. 198 Luz maletero
Altea_ES.book Seite 287 Mittwoch, 21. Juli 2010 11:39 11

Situaciones diversas
288

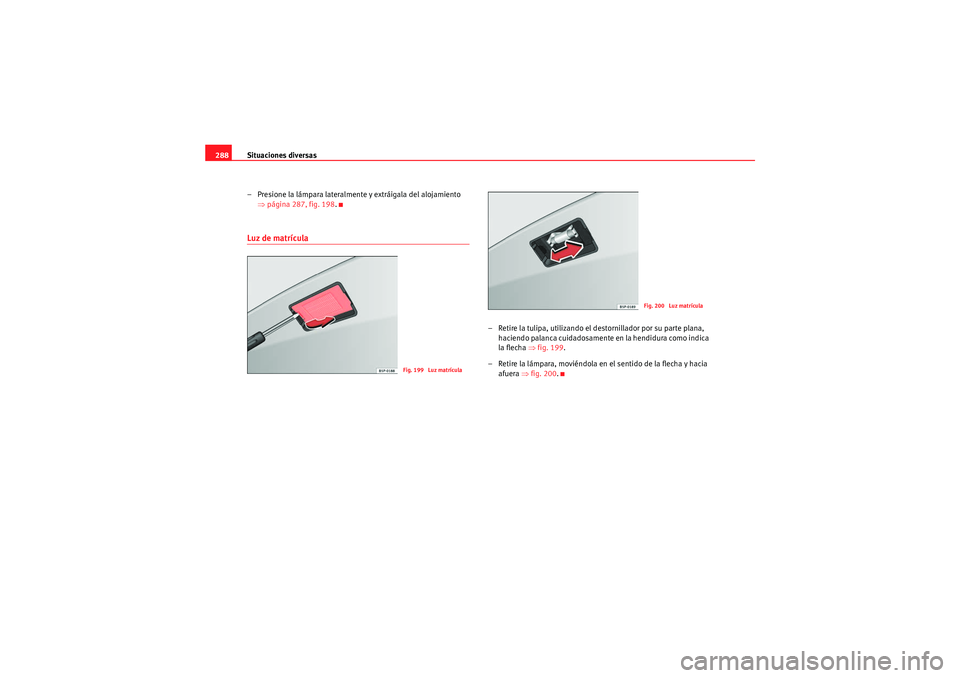

– Presione la lámpara lateralmente y extráigala del alojamiento ⇒página 287, fig. 198 .Luz de matrícula
– Retire la tulipa, utilizando el destornillador por su parte plana,
haciendo palanca cuidadosamente en la hendidura como indica
la flecha ⇒ fig. 199.
– Retire la lámpara, moviéndola en el sentido de la flecha y hacia afuera ⇒fig. 200 .
Fig. 199 Luz matrícula
Fig. 200 Luz matrícula
Altea_ES.book Seite 288 Mittwoch, 21. Juli 2010 11:39 11

Situaciones diversas289
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

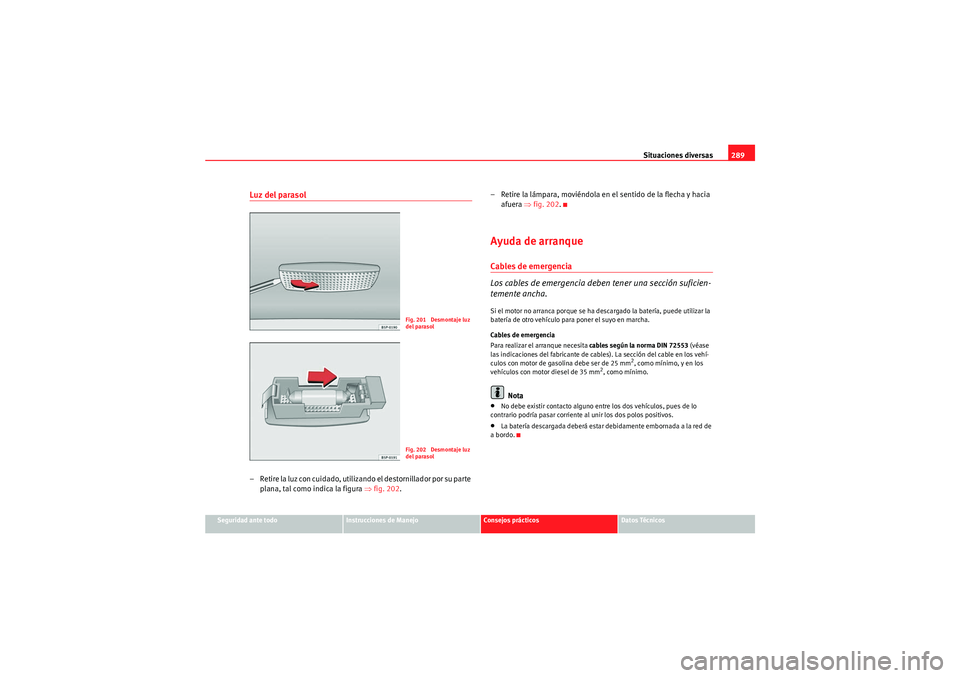

Luz del parasol– Retire la luz con cuidado, utilizando el destornillador por su parte
plana, tal como indica la figura ⇒fig. 202 . – Retire la lámpara, moviéndola en el sentido de la flecha y hacia
afuera ⇒fig. 202 .
Ayuda de arranqueCables de emergencia
Los cables de emergencia deben tener una sección suficien-
temente ancha.Si el motor no arranca porque se ha descargado la batería, puede utilizar la
batería de otro vehículo para poner el suyo en marcha.
Cables de emergencia
Para realizar el arranque necesita cables según la norma DIN 72553 (véase
las indicaciones del fabricante de cables). La sección del cable en los vehí-
culos con motor de gasolina debe ser de 25 mm
2, como mínimo, y en los
vehículos con motor diesel de 35 mm
2, como mínimo.
Nota
•No debe existir contacto alguno entre los dos vehículos, pues de lo
contrario podría pasar corriente al unir los dos polos positivos.•La batería descargada deberá estar debidamente embornada a la red de
a bordo.
Fig. 201 Desmontaje luz
del parasolFig. 202 Desmontaje luz
del parasol
Altea_ES.book Seite 289 Mittwoch, 21. Juli 2010 11:39 11

Situaciones diversas

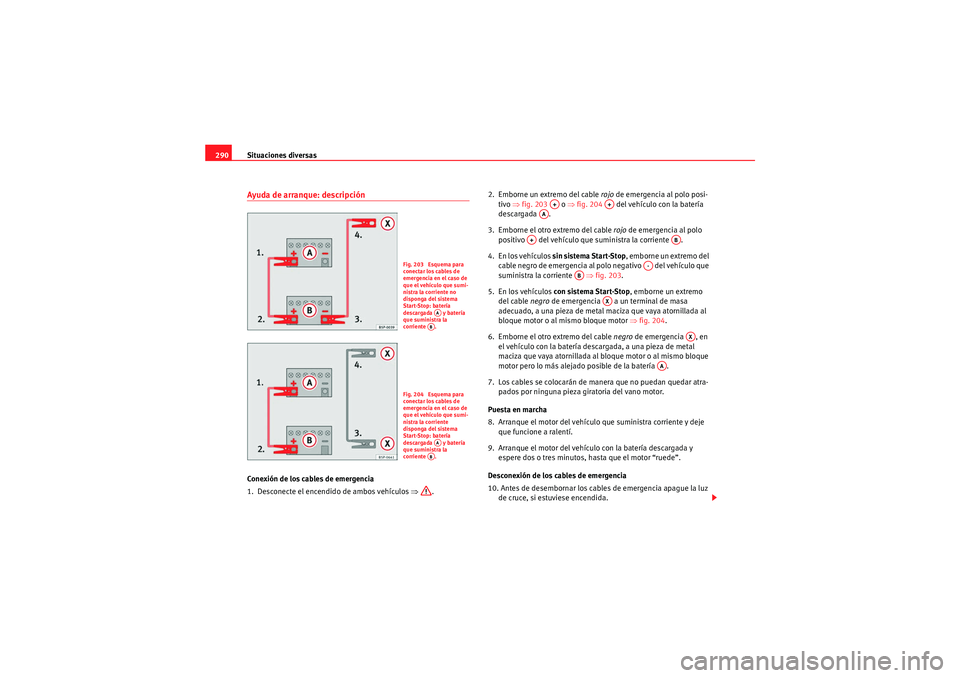

290Ayuda de arranque: descripciónConexión de los cables de emergencia
1. Desconecte el encendido de ambos vehículos ⇒. 2. Emborne un extremo del cable rojo
de emergencia al polo posi-
tivo ⇒fig. 203 o ⇒fig. 204 del vehículo con la batería
descargada .
3. Emborne el otro extremo del cable rojo de emergencia al polo
positivo del vehículo que suministra la corriente .
4. En los vehículos sin sistema Start-Stop , emborne un extremo del
cable negro de emergencia al polo negativo del vehículo que
suministra la corriente ⇒fig. 203 .
5. En los vehículos con sistema Start-Stop , emborne un extremo
del cable negro de emergencia a un terminal de masa
adecuado, a una pieza de metal maciza que vaya atornillada al
bloque motor o al mismo bloque motor ⇒fig. 204 .
6. Emborne el otro extremo del cable negro de emergencia , en
el vehículo con la batería descargada, a una pieza de metal
maciza que vaya atornillada al bloque motor o al mismo bloque
motor pero lo más alejado posible de la batería .
7. Los cables se colocarán de manera que no puedan quedar atra- pados por ninguna pieza giratoria del vano motor.
Puesta en marcha
8. Arranque el motor del vehículo que suministra corriente y deje que funcione a ralentí.
9. Arranque el motor del vehículo con la batería descargada y espere dos o tres minutos, hasta que el motor “ruede”.
Desconexión de los cables de emergencia
10. Antes de desembornar los cables de emergencia apague la luz de cruce, si estuviese encendida.
Fig. 203 Esquema para
conectar los cables de
emergencia en el caso de
que el vehículo que sumi-
nistra la corriente no
disponga del sistema
Start-Stop: batería
descargada y batería
que suministra la
corriente .
AAAB
Fig. 204 Esquema para
conectar los cables de
emergencia en el caso de
que el vehículo que sumi-
nistra la corriente
disponga del sistema
Start-Stop: batería
descargada y batería
que suministra la
corriente .
AAAB
A+
A+
AA
A+
AB
A-
AB
AX
AX
AA
Altea_ES.book Seite 290 Mittwoch, 21. Juli 2010 11:39 11

Situaciones diversas291
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
11. Active la turbina de la calefacción y la luneta térmica del vehí-
culo con la batería descargada, para que se reduzcan los picos
de tensión que se producen al desembornar.
12. Mientras los motores siguen en marcha, desemborne los cables
en el orden inverso a como se embornaron.Asegúrese de que al conectar las pinzas a los polos tengan suficiente
contacto metálico.
Si el motor no arranca, después de 10 seg., vuelva a intentarlo pasado un
minuto aproximadamente.
¡ATENCIÓN!
•Observe las advertencias, al realizar trabajos en el vano motor
⇒ página 239, “Trabajos en el vano motor”.•La batería que suministra la corriente debe tener la misma tensión
(12V) y la misma capacidad (véase el adhesivo de la batería) que la batería
descargada. De lo contrario, existe peligro de explosión.•Si una de las baterías está helada, no intente jamás arrancar con los
cables de emergencia, puede provocar una explosión. Incluso una vez
descongelada, puede sufrir quemaduras al derramarse electrolito. Susti-
tuya la batería si está helada.•Mantenga cualquier tipo de fuentes de ignición (llamas, cigarrillos,
etc.) lo suficientemente alejado de las baterías. De lo contrario, puede
provocar una explosión.•Observe las instrucciones de uso del fabricante de los cables de emer-
gencia.•No conecte en el otro vehículo el cable negativo directamente al polo
negativo de la batería descargada. Si llegaran a saltar chispas podría infla-
marse el gas detonante que saliera de la batería y podría producirse una
explosión.
•El cable negativo no se deberá conectar jamás en el otro vehículo a
componentes del sistema de combustible ni a las tuberías de freno.•No se deben tocar las partes no aisladas de las pinzas de polos.
Además, el cable que va embornado al polo positivo de la batería no deberá
entrar nunca en contacto con piezas del vehículo conductoras de electri-
cidad, ya que existe peligro de que se produzca un cortocircuito.•Los cables de emergencia se colocarán de modo que no puedan ser
pillados por alguna pieza giratoria del vano motor.•No apoye su cuerpo sobre las baterías, pues podría sufrir quemaduras.Nota
Entre ambos vehículos no deberá haber co ntacto alguno, pues de lo contrario
podría pasar corriente al unir los polos positivos.
¡ATENCIÓN! (continuación)
Altea_ES.book Seite 291 Mittwoch, 21. Juli 2010 11:39 11

Situaciones diversas
292Remolcado o arranque por remolcadoArranque por remolcado
Es preferible arrancar con los cables de emergencia a hacerlo
por remolcado.Por regla general, le recomendamos que no recurra al arranque por
remolcado de su vehículo. En su lugar, pruebe el arranque con los
cables de emergencia ⇒página 289.
Si a pesar de ello es necesario arrancar su vehículo por remolcado:
– Engrane la 2
a o la 3
a marcha.
– Mantenga pisado el embrague.
– Conecte el encendido.
– Retire el pie del pedal del embrague cuando los dos vehículos estén en movimiento.
– En cuanto arranque el motor, pise el embrague y quite la marcha para evitar un choque con el vehículo tractor.
¡ATENCIÓN!
Arrancando por remolcado hay mayor riesgo de provocar un accidente,
por ejemplo, el de chocar con el vehículo tractor.
¡Cuidado!
Al efectuar un arranque por remolcado puede llegar combustible sin quemar
a los catalizadores y dañarlos.
Observaciones generalesSi utiliza un cable para el remolque, observe lo siguiente:
Conductor del vehículo tractor
– Eche a andar lentamente hasta que se haya tensado el cable. Acelere, a continuación, con especial cuidado.
– Deberá arrancar y cambiar de marchas con prudencia. Si su vehí- culo dispone de cambio automático, acelere con prudencia.
– Observe que al tirar del vehículo no funcionan ni el servofreno, ni la dirección asistida. Frene a tiempo y pisando suavemente el
pedal.
Conductor del vehículo remolcado
– Asegúrese de que el cable se mantiene tensado en todo momento.Cable de remolcado o barra de remolque
La barra de remolque es más segura y menos peligrosa, con respecto a que
se produzcan daños en el vehículo. El cable de remolcado sólo se debe
utilizar, si no se dispone de una barra de remolque.
El cable de remolcado debe ser elástico, para que no se produzcan daños en
los vehículos. Utilice un cable de fibra sintética o de un material elástico
similar.
Fije el cable o la barra de remolque sólo en las argollas previstas para ello, o,
en su caso, en el dispositivo para remolque.
Modo de conducir
Para remolcar un vehículos se requiere cierta pericia y experiencia, sobre
todo si se utiliza el cable de remolcado. Ambos conductores deben conocer
Altea_ES.book Seite 292 Mittwoch, 21. Juli 2010 11:39 11

Situaciones diversas293
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

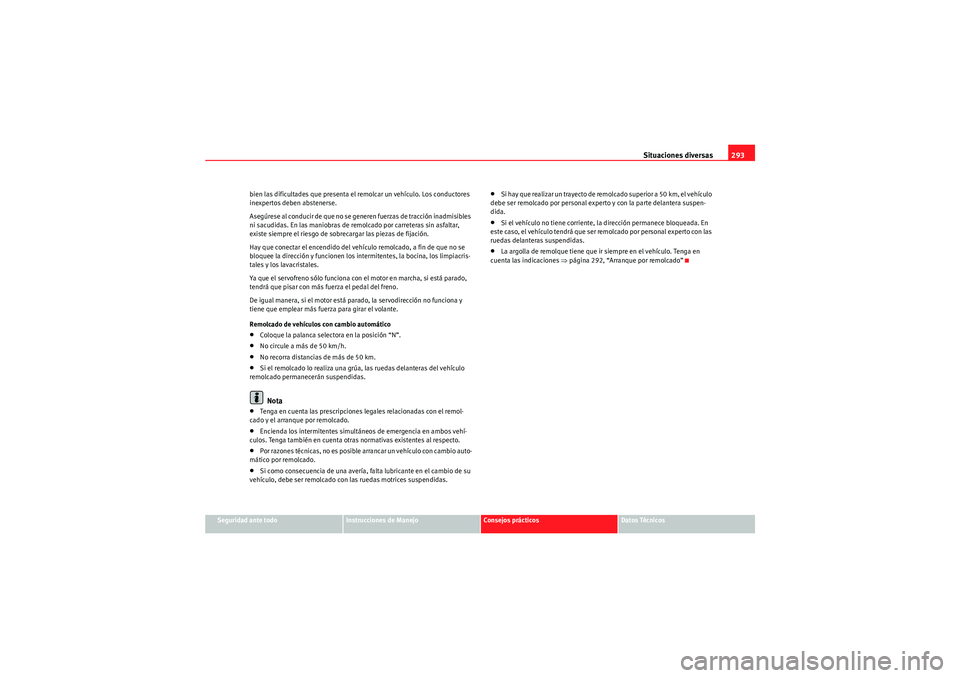

bien las dificultades que presenta el remolcar un vehículo. Los conductores
inexpertos deben abstenerse.
Asegúrese al conducir de que no se generen fuerzas de tracción inadmisibles
ni sacudidas. En las maniobras de remolcado por carreteras sin asfaltar,
existe siempre el riesgo de sobrecargar las piezas de fijación.
Hay que conectar el encendido del veh
ículo remolcado, a fin de que no se
bloquee la dirección y funcionen los intermitentes, la bocina, los limpiacris-
tales y los lavacristales.
Ya que el servofreno sólo funciona con el motor en marcha, si está parado,
tendrá que pisar con más fuerza el pedal del freno.
De igual manera, si el motor está parado, la servodirección no funciona y
tiene que emplear más fuerza para girar el volante.
Remolcado de vehículos con cambio automático
•Coloque la palanca selectora en la posición “N”.•No circule a más de 50 km/h.•No recorra distancias de más de 50 km.•Si el remolcado lo realiza una grúa, las ruedas delanteras del vehículo
remolcado permanecerán suspendidas.Nota
•Tenga en cuenta las prescripciones legales relacionadas con el remol-
cado y el arranque por remolcado.•Encienda los intermitentes simultáneos de emergencia en ambos vehí-
culos. Tenga también en cuenta otras normativas existentes al respecto.•Por razones técnicas, no es posible arrancar un vehículo con cambio auto-
mático por remolcado.•Si como consecuencia de una avería, falta lubricante en el cambio de su
vehículo, debe ser remolcado con las ruedas motrices suspendidas.
•S i hay q ue rea liza r un trayec to de re m olcado s upe r io r a 5 0 k m , e l ve hí cul o
debe ser remolcado por personal experto y con la parte delantera suspen-
dida.•Si el vehículo no tiene corriente, la dirección permanece bloqueada. En
este caso, el vehículo tendrá que ser remolcado por personal experto con las
ruedas delanteras suspendidas.•La argolla de remolque tiene que ir siempre en el vehículo. Tenga en
cuenta las indicaciones ⇒página 292, “Arranque por remolcado”
Altea_ES.book Seite 293 Mittwoch, 21. Juli 2010 11:39 11

Situaciones diversas

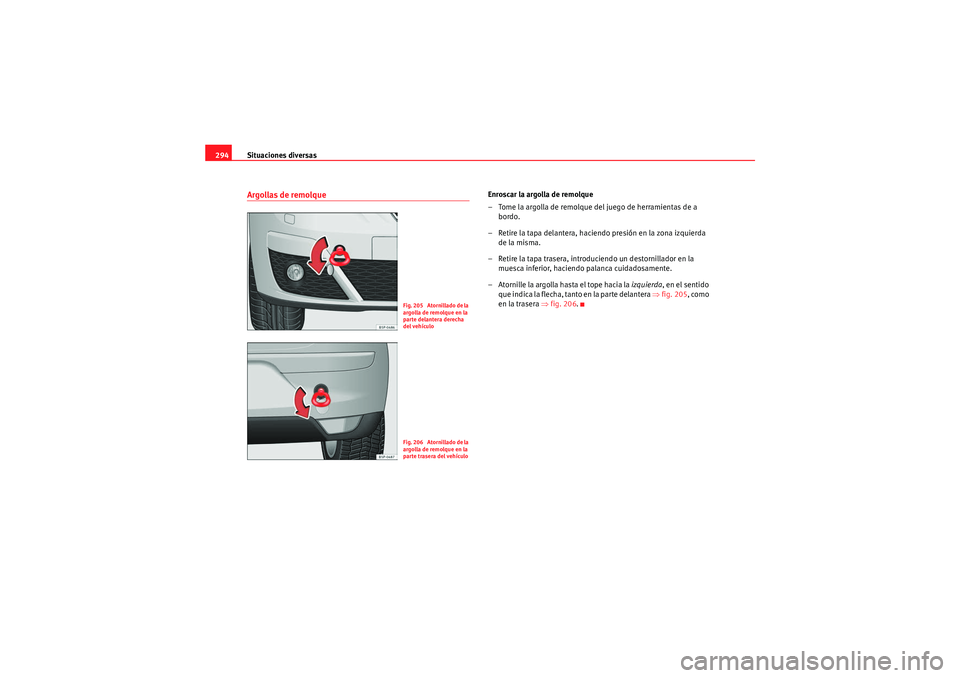

294Argollas de remolque
Enroscar la argolla de remolque
– Tome la argolla de remolque del juego de herramientas de a
bordo.
– Retire la tapa delantera, haciendo presión en la zona izquierda de la misma.
– Retire la tapa trasera, introd uciendo un destornillador en la
muesca inferior, haciendo palanca cuidadosamente.
– Atornille la argolla hasta el tope hacia la izquierda, en el sentido
que indica la flecha, tanto en la parte delantera ⇒ fig. 205, como
en la trasera ⇒ fig. 206.
Fig. 205 Atornillado de la
argolla de remolque en la
parte delantera derecha
del vehículoFig. 206 Atornillado de la
argolla de remolque en la
parte trasera del vehículo
Altea_ES.book Seite 294 Mittwoch, 21. Juli 2010 11:39 11
