Situaciones diversas279
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

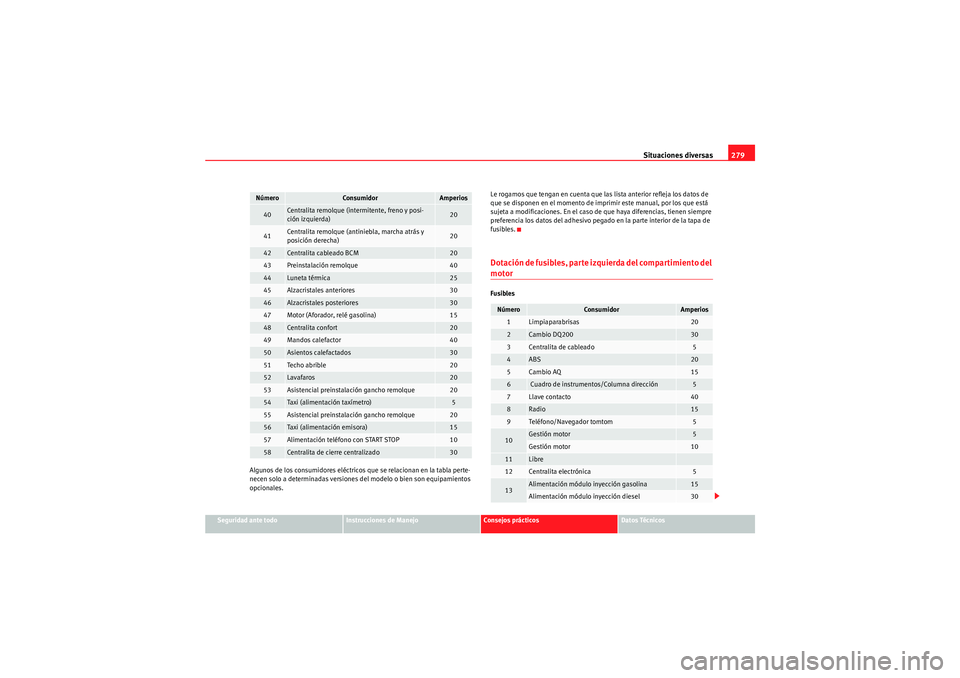

Algunos de los consumidores eléctricos que se relacionan en la tabla perte-
necen solo a determinadas versiones del modelo o bien son equipamientos
opcionales. Le rogamos que tengan en cuenta que las lista anterior refleja los datos de
que se disponen en el momento de imprimir este manual, por los que está
sujeta a modificaciones. En el caso de que haya diferencias, tienen siempre
preferencia los datos del adhesivo pegado en la parte interior de la tapa de
fusibles.
Dotación de fusibles, parte izquierda del compartimiento del motorFusibles
40
Centralita remolque (intermitente, freno y posi-
ción izquierda)
20
41
Centralita remolque (antiniebla, marcha atrás y
posición derecha)
20
42
Centralita cableado BCM
20
43
Preinstalación remolque
40
44
Luneta térmica
25
45
Alzacristales anteriores
30
46
Alzacristales posteriores
30
47
Motor (Aforador, relé gasolina)
15
48
Centralita confort
20
49
Mandos calefactor
40
50
Asientos calefactados
30
51
Te ch o abr ible
20
52
Lavafaros
20
53
Asistencial preinstalación gancho remolque
20
54
Taxi (alimentación taxímetro)
5
55
Asistencial preinstalación gancho remolque
20
56
Taxi (alimentación emisora)
15
57
Alimentación teléfono con START STOP
10
58
Centralita de cierre centralizado
30
Número
Consumidor
Amperios
Número
Consumidor
Amperios
1
Limpiaparabrisas
20
2
Cambio DQ200
30
3
Centralita de cableado
5
4
ABS
20
5
Cambio AQ
15
6
Cuadro de instrumentos/Columna dirección
5
7
Llave contacto
40
8
Radio
15
9
Teléfono/Navegador tomtom
5
10
Gestión motor
5
Gestión motor
10
11
Libre
12
Centralita electrónica
5
13
Alimentación módulo inyección gasolina
15
Alimentación módulo inyección diesel
30
Altea_ES.book Seite 279 Mittwoch, 21. Juli 2010 11:39 11

Situaciones diversas
280

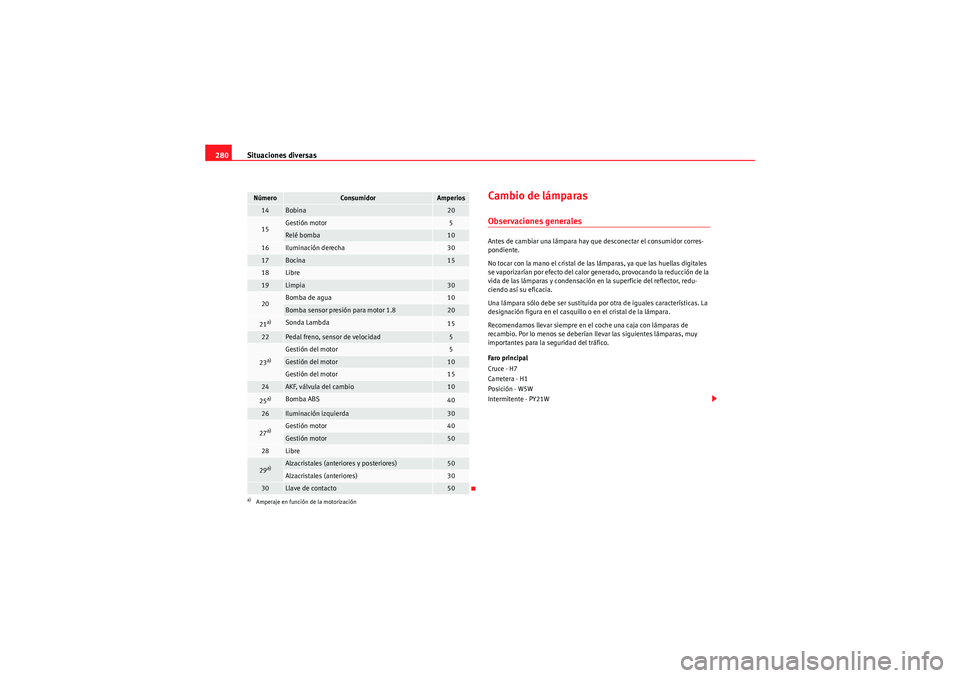

Cambio de lámparasObservaciones generalesAntes de cambiar una lámpara hay que desconectar el consumidor corres-
pondiente.
No tocar con la mano el cristal de las lámparas, ya que las huellas digitales
se vaporizarían por efecto del calor generado, provocando la reducción de la
vida de las lámparas y condensación en la superficie del reflector, redu-
ciendo así su eficacia.
Una lámpara sólo debe ser sustituida por otra de iguales características. La
designación figura en el casquillo o en el cristal de la lámpara.
Recomendamos llevar siempre en el coche una caja con lámparas de
recambio. Por lo menos se deberían llevar las siguientes lámparas, muy
importantes para la seguridad del tráfico.
Faro principal
Cruce - H7
Carretera - H1
Posición - W5W
Intermitente - PY21W
14
Bobina
20
15
Gestión motor
5
Relé bomba
10
16
Iluminación derecha
30
17
Bocina
15
18
Libre
19
Limpia
30
20
Bomba de agua
10
Bomba sensor presión para motor 1.8
20
21a)
Sonda Lambda
15
22
Pedal freno, sensor de velocidad
5
23a)
Gestión del motor
5
Gestión del motor
10
Gestión del motor
15
24
AKF, válvula del cambio
10
25a)
Bomba ABS
40
26
Iluminación izquierda
30
27a)
Gestión motor
40
Gestión motor
50
28
Libre
29a)
Alzacristales (anteriores y posteriores)
50
Alzacristales (anteriores)
30
30
Llave de contacto
50
a)Amperaje en función de la motorizaciónNúmero
Consumidor
Amperios
Altea_ES.book Seite 280 Mittwoch, 21. Juli 2010 11:39 11

Situaciones diversas281
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

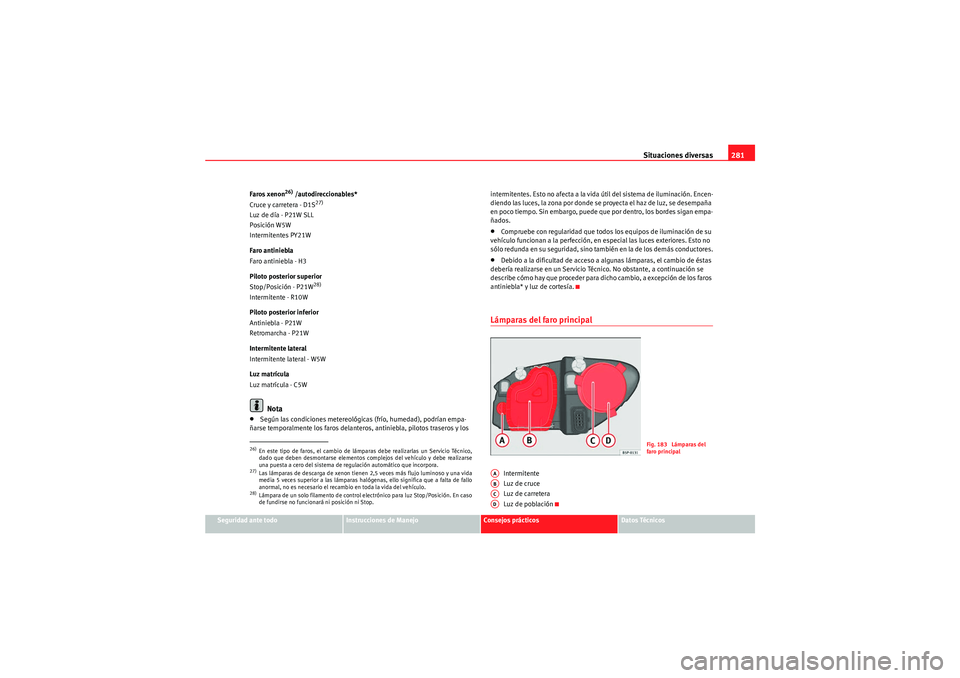

Faros xenon
26) /autodireccionables*
Cruce y carretera - D1S
27)
Luz de día - P21W SLL
Posición W5W
Intermitentes PY21W
Faro antiniebla
Faro antiniebla - H3
Piloto posterior superior
Stop/Posición - P21W
28)
Intermitente - R10W
Piloto posterior inferior
Antiniebla - P21W
Retromarcha - P21W
Intermitente lateral
Intermitente lateral - W5W
Luz matrícula
Luz matrícula - C5W
Nota
•Según las condiciones metereológicas (frío, humedad), podrían empa-
ñarse temporalmente los faros delanteros, antiniebla, pilotos traseros y los intermitentes. Esto no afecta a la vida útil del sistema de iluminación. Encen-
diendo las luces, la zona por donde se proyecta el haz de luz, se desempaña
en poco tiempo. Sin embargo, puede que por dentro, los bordes sigan empa-
ñados.
•Compruebe con regularidad que todos los equipos de iluminación de su
vehículo funcionan a la perfección, en especial las luces exteriores. Esto no
sólo redunda en su seguridad, sino también en la de los demás conductores.•Debido a la dificultad de acceso a algunas lámparas, el cambio de éstas
debería realizarse en un Servicio Técnico. No obstante, a continuación se
describe cómo hay que proceder para dicho cambio, a excepción de los faros
antiniebla* y luz de cortesía.Lámparas del faro principal
Intermitente
Luz de cruce
Luz de carretera
Luz de población
26)En este tipo de faros, el cambio de lámparas debe realizarlas un Servicio Técnico,
dado que deben desmontarse elementos complejos del vehículo y debe realizarse
una puesta a cero del sistema de regulación automático que incorpora.27)Las lámparas de descarga de xenon tienen 2,5 veces más flujo luminoso y una vida
media 5 veces superior a las lámparas halógenas, ello significa que a falta de fallo
anormal, no es necesario el recambio en toda la vida del vehículo.28)Lámpara de un solo filamento de control electrónico para luz Stop/Posición. En caso
de fundirse no funcionará ni posición ni Stop.
Fig. 183 Lámparas del
faro principal
AAABACAD
Altea_ES.book Seite 281 Mittwoch, 21. Juli 2010 11:39 11

Situaciones diversas

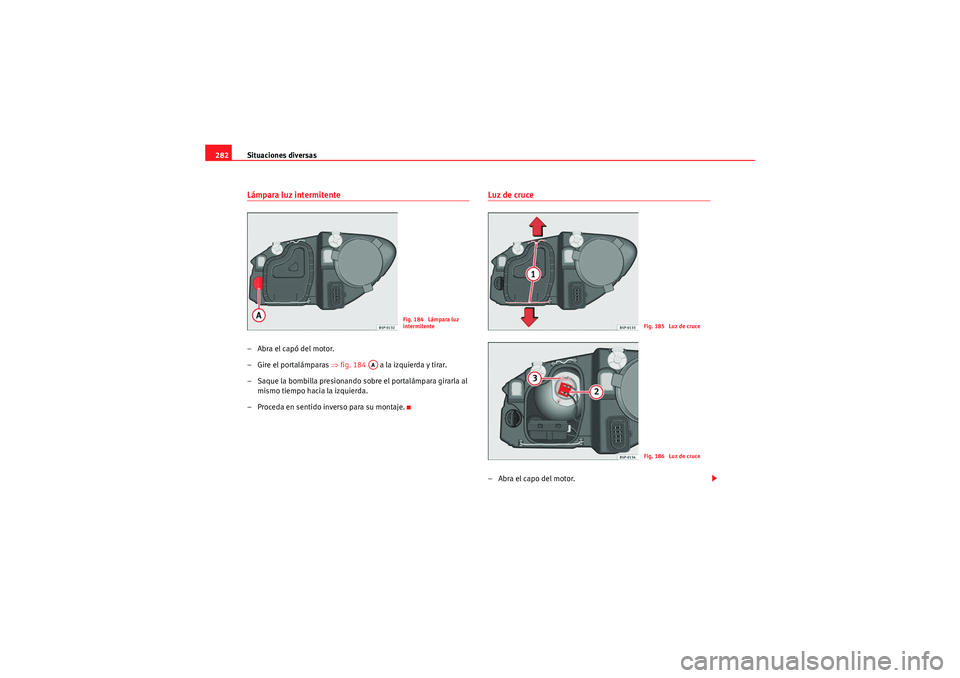

282Lámpara luz intermitente–Abra el capó del motor.
– Gire el portalámparas ⇒fig. 184 a la izquierda y tirar.
– Saque la bombilla presionando sobre el portalámpara girarla al mismo tiempo hacia la izquierda.
– Proceda en sentido in verso para su montaje.
Luz de cruce–Abra el capo del motor.
Fig. 184 Lámpara luz
intermitente
AA
Fig. 185 Luz de cruceFig. 186 Luz de cruce
Altea_ES.book Seite 282 Mittwoch, 21. Juli 2010 11:39 11

Situaciones diversas283
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

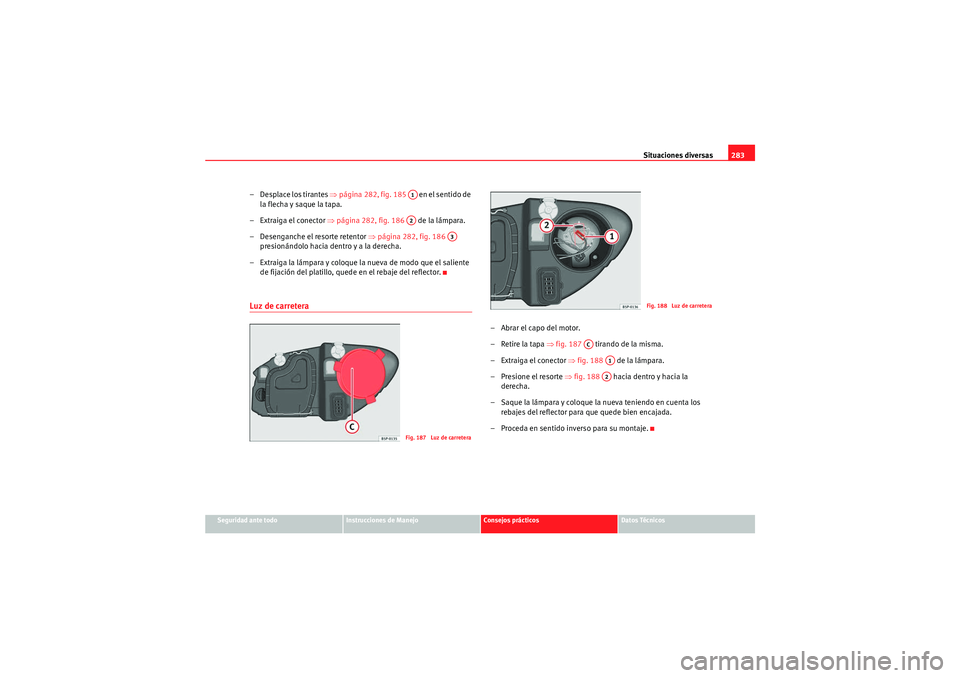

– Desplace los tirantes ⇒página 282, fig. 185 en el sentido de
la flecha y saque la tapa.
–Extraiga el conector ⇒página 282, fig. 186 de la lámpara.
– Desenganche el resorte retentor ⇒página 282, fig. 186
presionándolo hacia dentro y a la derecha.
– Extraiga la lámpara y coloque la nueva de modo que el saliente de fijación del platillo, quede en el rebaje del reflector.Luz de carretera
–Abrar el capo del motor.
–Retire la tapa ⇒fig. 187 tirando de la misma.
–Extraiga el conector ⇒fig. 188 de la lámpara.
– Presione el resorte ⇒fig. 188 hacia dentro y hacia la
derecha.
– Saque la lámpara y coloque la nueva teniendo en cuenta los rebajes del reflector para que quede bien encajada.
– Proceda en sentido inverso para su montaje.
A1A2
A3
Fig. 187 Luz de carretera
Fig. 188 Luz de carretera
AC
A1A2
Altea_ES.book Seite 283 Mittwoch, 21. Juli 2010 11:39 11

Situaciones diversas

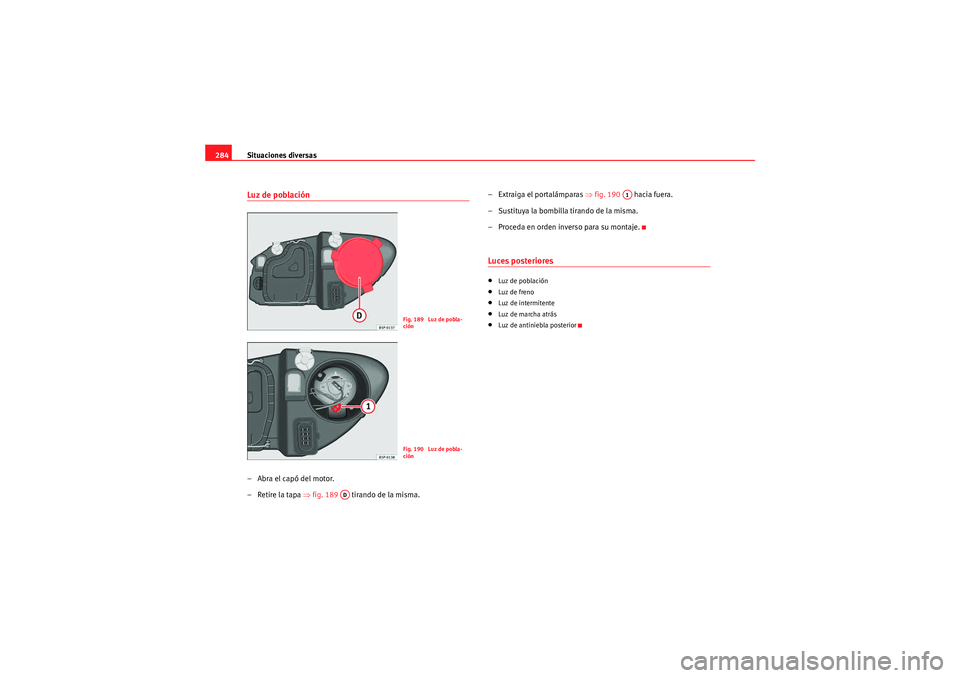

284Luz de población–Abra el capó del motor.
–Retire la tapa ⇒ fig. 189 tirando de la misma. – Extraiga el portalámparas
⇒fig. 190 hacia fuera.
– Sustituya la bombilla tirando de la misma.
– Proceda en orden inverso para su montaje.
Luces posteriores•Luz de población•Luz de freno•Luz de intermitente•Luz de marcha atrás•Luz de antiniebla posterior
Fig. 189 Luz de pobla-
ciónFig. 190 Luz de pobla-
ción
AD
A1
Altea_ES.book Seite 284 Mittwoch, 21. Juli 2010 11:39 11

Situaciones diversas285
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

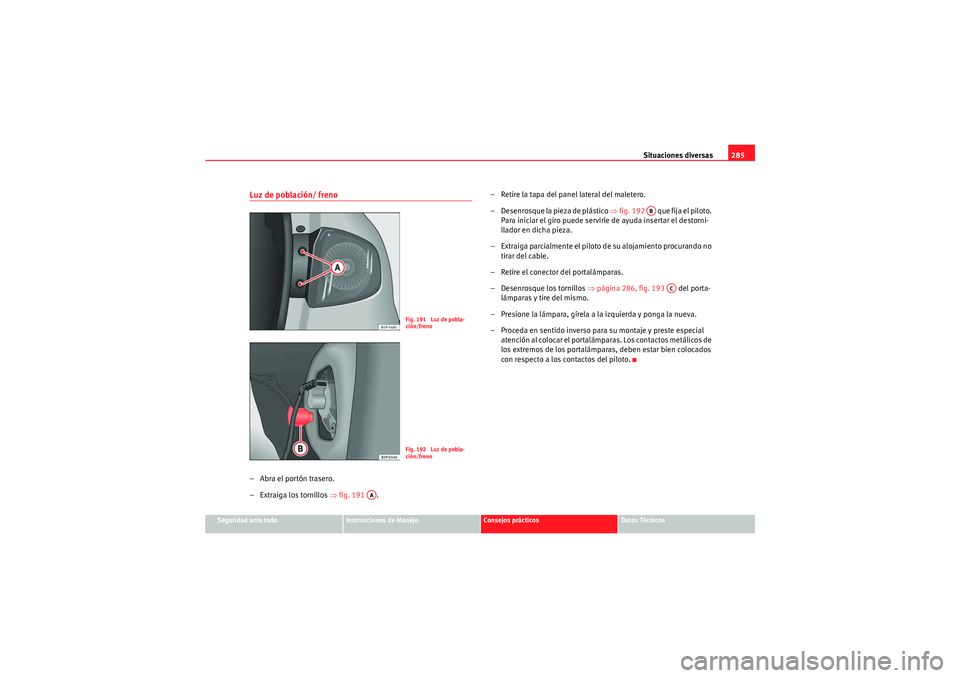

Luz de población/ freno– Abra el portón trasero.
– Extraiga los tornillos ⇒fig. 191 . – Retire la tapa del panel lateral del maletero.
– Desenrosque la pieza de plástico
⇒fig. 192 que fija el piloto.
Para iniciar el giro puede servirle de ayuda insertar el destorni-
llador en dicha pieza.
– Extraiga parcialmente el piloto de su alojamiento procurando no tirar del cable.
– Retire el conector del portalámparas.
– Desenrosque los tornillos ⇒página 286, fig. 193 del porta-
lámparas y tire del mismo.
– Presione la lámpara, gírela a la izquierda y ponga la nueva.
– Proceda en sentido inverso para su montaje y preste especial atención al colocar el portalámparas. Los contactos metálicos de
los extremos de los portalámparas, deben estar bien colocados
con respecto a los contactos del piloto.
Fig. 191 Luz de pobla-
ción/frenoFig. 192 Luz de pobla-
ción/freno
AA
AB
AC
Altea_ES.book Seite 285 Mittwoch, 21. Juli 2010 11:39 11

Situaciones diversas
286Luz intermitente– Extraiga el piloto de su alojamiento ⇒página 285. – Retire los tornillos
⇒fig. 193 del portalámparas y tire del
mismo.
– Saque el portalámparas del intermitente con ayuda de un destor- nillador en el sentido de la flecha ⇒fig. 194 .
– Sustituya la lámpara presionándola y girándola a la izquierda.
– Proceda en sentido in verso para su montaje.
Luz de marcha atrás/ Luz antiniebla posterior– Gire el portalámparas a la izquierda, y extráigalo en el sentido de
la flecha ⇒ fig. 195.
– Sustituya la bombilla presionándola y girándola a la izquierda al mismo tiempo.
Fig. 193 Luz intermitenteFig. 194 Luz intermi-
tente.
AC
Fig. 195 Piloto por el
lado interior del paracho-
ques
