2011 Peugeot 308 SW BL ESP

10
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

ОБОРУДОВАНИЕ МЕСТА ВОДИТЕЛЯ



1.
Замок зажигания с противоугонной
блокировкой.

2.
Подрулевой переключатель системы
аудиотелематики.

3.
Выключатели стеклоочистителей/
стеклоомывателей/бортового компьютера.

4.
Центральные вентиляционные решетки
с регулируемыми заслонками.

5.
Многофункциональный дисплей.

6.
Датчик освещенности.

7.
Место расположения подушки
безопасности пассажира.

8.
Боковая вентиляционная решетка с
регулируемой заслонкой.

9.
Выключатель подушки безопасности

пассажира.

10.
Перчаточный ящик/Аудио-видео гнезда
для штекеров.

11 .
Вещевой лоток или панель управления
системой WIP Com 3D.

12.
Электрическая розетка 12 В.

13.
Пепельница.

14.
Панель управления отопителем/
кондиционером воздуха.

15.
CD-чейнджер.

16.
Аудиосистема и телематика.

17.
Кнопка вызова неотложной помощи.
Выключатель сирены охранной
сигнализации.
Выключатель
центрального замка.
Выключатель аварийной световой
сигнализации.
Выключатель системы динамической
стабилизации (ESP/ASR).
Выключатель системы предупреждения
при заезде на стоянку.
Кнопка вызова сервисных служб PEUGEOT.

16
КРАТКОЕ ЗНАКОМСТВО С АВТОМОБИЛЕМ

БОРТОВЫЕ СИСТЕМЫ КОНТРОЛЯ

Панель приборов
Панель контрольных ламп



A.
При включении зажигания стрелка должна
показывать остаток топлива в баке.

B.
После пуска двигателя контрольная
лампа минимального остатка топлива
должна погаснуть.

C.
При включении зажигания указатель
уровня масла должен показывать
нормальный уровень ("OK"), в
зависимости от комплектации, в течение
нескольких секунд.
При необходимости уровни следует довести
до нормы.
Го р я щ а я контрольная лампа свидетельству-
ет о состоянии соответствующей системы
или функции.


A.
Отправка срочного вызова.


239

B.
Отключение датчика контроля
пространства салона.


87

C.
Центральный замок.


92

D.
Отключение системы ESP/ASR.


138

E.
Отключение системы помощи при парковке.


166

F.
Доступ к сервисным службам
PEUGEOT.


239



1.
При включении зажигания загораются
уведомляющие сигнализаторы
оранжевого и красного цветов.

2.
После пуска двигателя все они должны
погаснуть.
Если какой-либо сигнализатор не погас и
продолжает гореть, обратитесь к соответс-
твующей странице.


Контрольные лампы




25



29, 33

1
32
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ





Минимальный
остаток топлива
в баке

Горит постоянно,
стрелка прибора
в красной зоне,
сопровождается
сообщением
и звуковым
сигналом. При его первом загорании в баке
остается еще около 6 литров
горючего.
С этого момента начинается
расход аварийного запаса
топлива.

Во избежание неожиданной остановки, срочно заправьте
бак топливом.
Сигнализатор минимального остатка топлива будет
загораться с зуммером и сообщением при каждом
включении зажигания до тех пор, пока Вы не пополните бак
достаточным количеством горючего.
На некоторых версиях зуммер и сообщение будут учащаться
по мере приближения уровня топлива к отметке "0"
.

Емкость бака: около 60 литров
.
Никогда не допускайте полной выработки топлива в баке -
это может вывести из строя систему снижения токсичности
отработавших газов и систему впрыска топлива.



Индикатор



Г

орит



Причина



Действия/Примечания







Антиблокировочная
система ABS


Горит постоянно. Антиблокировочная тормозная
система неисправна. Тормозная система продолжает работать в штатном режиме.
Осторожно продолжайте движение на умеренной скорости
и срочно обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.





Система
динамической
стабилизации
ESP/ASR

Мигает. Система ESP/ASR работает в
активном режиме. Система оптимизирует тяговитость и улучшает курсовую
устойчивость автомобиля.

Горит постоянно.
Если система ESP/ASR не
отключена (нажатием на кнопку, при
этом должна гореть ее контрольная
лампа), значит, она неисправна.
Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.




Адаптивные
фары

Мигает. Система адаптивных фар
неисправна. Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.


Символ "Нога
на педали
тормоза"

Горит постоянно. Вы забыли нажать на педаль
тормоза перед пуском двигателя,
работающего с секвентальной
коробкой
передач. Чтобы запустить двигатель, нажмите на педаль тормоза
(селектор на N
).

1
38
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ



Индикатор



Г

орит



Причина



Действия/Примечания

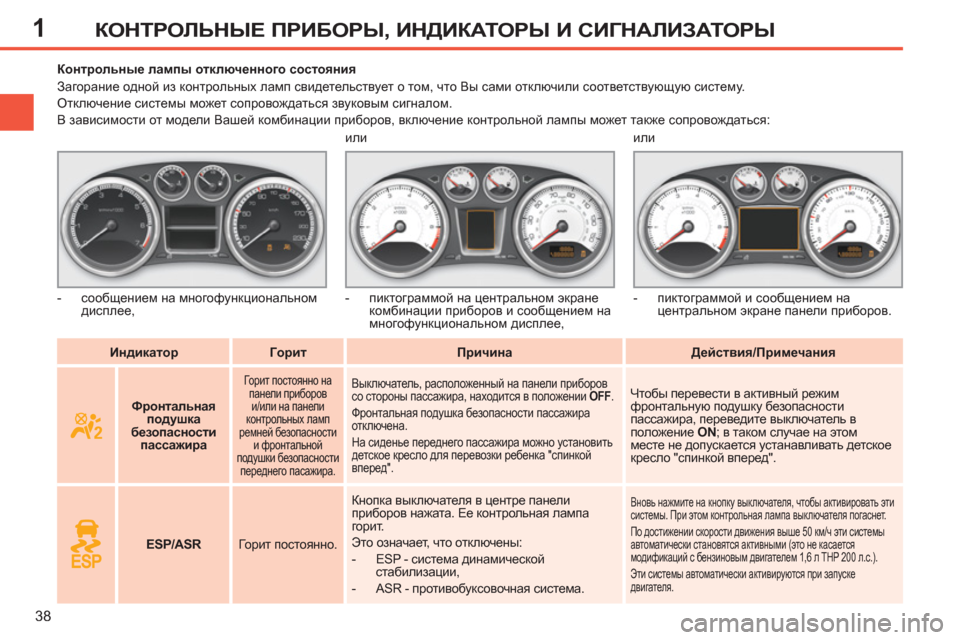

Контрольные лампы отключенного состояния
Загорание одной из контрольных ламп свидетельствует о том, что Вы сами отключили соответствующую систему.
Отключение системы может сопровождаться звуковым сигналом.
В зависимости от модели Вашей комбинации приборов, включение контрольной лампы может также сопровождаться:




Фронтальная
подушка
безопасности
пассажира



Горит постоянно на
панели приборов
и/или на панели
контрольных ламп
ремней безопасности
и фронтальной
подушки безопасности
переднего пасажира.
Выключатель, расположенный на панели приборов
со стороны пассажира, находится в положении OFF
.
Фронтальная подушка безопасности пассажира
отключена.
На сиденье переднего пассажира можно установить
детское кресло для перевозки ребенка "спинкой
вперед".
Чтобы перевести в активный режим
фронтальную подушку безопасности
пассажира, переведите выключатель в
положение ON
; в таком случае на этом
месте не допускается устанавливать детское
кресло "спинкой вперед".





ESP/ASR

Горит постоянно. Кнопка выключателя в центре панели
приборов нажата. Ее контрольная лампа
горит.
Это означает, что отключены:


- ESP - система
динамической
стабилизации,

- ASR - противобуксовочная система.

Вновь нажмите на кнопку выключателя, чтобы активировать эти
системы. При этом контрольная лампа выключателя погаснет.
По достижении скорости движения выше 50 км/ч эти системы
автоматически становятся активными (это не касается
модификаций с бензиновым двигателем 1,6 л THP 200 л.с.).
Эти системы автоматически активируются при запуске
двигателя.



- сообщением на многофункциональном
дисплее, или

- пиктограммой на центральном экране
комбинации приборов и сообщением на
многофункциональном дисплее, или

- пиктограммой и сообщением на
центральном экране панели приборов.

2
!
53
МНОГОФУНКЦИОНАЛЬНЫЕ ДИСПЛЕИ




)
Нажмите на кнопку "SETUP"
и откройте
меню "SETUP"
. Отсюда можно настроить:


- Язык сообщений,

- Дату и время,

- Индикацию,

- Параметры систем автомобиля,

- Единицы измерения,

- Бортовые системы.



Выбор языка сообщений

В меню имеются следующие языки: "Deutsch" (немецкий),
English (английский), Espanol (испанский), Français (французс-
кий), Italiano (итальянский), Nederlands (нидерландский), Polski
(польский), Portugues (португальский), Türkçe (турецкий) * .


Настройка даты и времени
С помощью этого меню настраиваются ка-
лендарь и часы и формат индикации даты
и времени (см. гл. "Аудиосистема и телема-
тика" или отдельную брошюру, переданную
Вам с комплектом бортовой документации). По соображениям безопасности на-
стройку бортовых систем на много-
функциональных дисплеях следует
осуществлять только на
остановленном
автомобиле.

Бортовые системы
С помощью этого меню Вы можете восстано-
вить заводские настройки, проверить версию
программного обеспечения и активировать
меняющиеся сообщения.
Настройка параметров систем автомобиля
Данное меню позволяет активировать и от-
ключать некоторые обеспечивающие ком-
фортное вождение функции:


- включение очистителя заднего стек-
ла при движении
задним ходом (см. гл.
"Обеспечение обзора"),

- продолжительность задержки выключе-
ния фар и их дистанционное включение
(см. гл. "Обеспечение обзора"),

- приглушенный свет в салоне (см. гл.
"Обеспечение обзора"),

- дневные ходовые огни (см. гл. "Обеспе-
чение обзора"),

- адаптивные фары (см. гл. "Обеспечение
обзора"),

-
помощь при парковке задним ходом (см.
гл. "Вождение автомобиля").

Настройка дисплея
С помощью этого меню настраиваются яр-
кость экрана, его цветовые характеристики и
цвет карты (работа в режиме день/ночь или
в автоматическом).

Выбор единиц измерения
С помощью этого меню Вы можете задать
системам единицы измерения: температуры
(°C
или °F) и расхода топлива (км/л, л/100 км,
мили и миль/галлон - mpg).


Меню настроек "SETUP"


*
В зависимости от страны поставки автомобиля.

2
!
55
МНОГОФУНКЦИОНАЛЬНЫЕ ДИСПЛЕИ


*
В зависимости от страны поставки автомобиля.


Меню настроек "SETUP"


Выбор языка сообщений
С данным меню Вы можете:


- выбрать язык сообщений ("Deutsch" (не-
мецкий), English (английский), Espanol
(испанский), Français (французский),
Italiano (итальянский), Nederlands (нидер-
ландский), Polski (польский), Portugues
(португальский), Portugues-Brasil (порту-
гальский - бразильский диалект), Türkçe
(турецкий) * ),

- настроить параметры системы голосово-
го управления (активировать/отключить,
получить совет, настроить систему на
свой голос и т.д.),


- настроить уровень громкости голосового
информатора.

Настройка даты и времени
С помощью этого меню настраиваются ка-
лендарь и часы и формат индикации даты и
времени (см. раздел WIP Com 3D в гл. "Ау-
диосистема и телематика").

Настройка дисплея
С помощью этого меню настраиваются яр-
кость экрана, его цветовые характеристики и
цвет
карты (работа в режиме день/ночь или
в автоматическом).

Выбор единиц измерения
С помощью этого меню Вы можете задать
системам единицы измерения: температуры
(°C или °F) и расстояния (км или миль).

Бортовые системы
С помощью этого меню Вы можете восстано-
вить заводские настройки, проверить версию
программного обеспечения и активировать

меняющиеся сообщения.
По соображениям безопасности на-
стройку бортовых систем на много-
функциональных дисплеях следует
осуществлять только на остановленном
автомобиле.



)
Нажмите на кнопку "SETUP"
и откройте
меню "SETUP"
. Отсюда можно настроить:


- Язык сообщений,

- Дату и время,

- Индикацию,

- Единицы измерения,

- Параметры систем автомобиля.

8
ii
135
СИСТЕМЫ БЕЗОПАСНОСТИ
УКАЗАТЕЛИ ПОВОРОТОВ

Если указатель поворота остается
невыключенным более 20 секунд,
громкость зуммера будет нарастать с
увеличением скорости движения авто-
мобиля выше 60 км/ч.

)
Левый: нажмите на переключатель кни-
зу, преодолев точку сопротивления.

)
Правый: поднимите переключатель квер-
ху, преодолев точку сопротивления.
АВАРИЙНАЯ СВЕТОВАЯ СИГНАЛИЗАЦИЯ

Система визуального оповещения путем одно-
временного включения всех фонарей указателей
поворотов, служащая для предупреждения дру-
гих участников дорожного движения об аварии,
движении на буксире или дорожно-транспортном
происшествии.



)
Нажмите на этот выключатель,
при этом все
фонари указателей поворотов начнут мигать.

Аварийная световая сигнализация может ра-
ботать и при выключенном зажигании.













Автоматическое включение
аварийной световой сигнализации ЗВУКОВОЙ СИГНАЛ




)
Нажмите на одну из спиц ступицы рулевого
колеса.
Звуковым сигналом допускается поль-
зоваться только в следующих ситуациях
(при этом он не должен быть слишком
продолжительным):


- для предотвращения угрозы ДТП,

- для предупреждения об обгоне ве-
лосипедиста или пешехода,

- при подъезде к непросматриваемому
участку дороги.

Звуковой сигнал используется для предуп-
реждения других участников дорожного
движения о возникшей опасности.
В случае экстренного торможения и в за-
висимости от скорости замедления, авто-
матически загораются фонари аварийной
сигнализации.
При первом же нажатии на педаль акселера-
тора они гаснут.


)
При необходимости их можно погасить,
нажав на
кнопку.
На автомобилях с бензиновым двигателем
1,6 л THP 200 л.с. отключение систем ESP/
ASR влечет за собой отключение функции
автоматического включения фонарей ава-
рийной сигнализации; см. раздел "Системы
управления динамикой автомобиля в пово-
ротах - § Отключение системы".

8
!
138
СИСТЕМЫ БЕЗОПАСНОСТИ

Системы ASR/ESP способны обеспечивать
дополнительную безопасность при условии
соблюдения нормального стиля вождения,
и их наличие в комплектации автомобиля
не должно побуждать водителя идти на не-
оправданные риски и разгонять автомобиль
до чрезмерных скоростей.

Эти системы работают исправно, если
соблюдаются требования производите-
ля, предъявляемые:


- к качеству шин и колесных дисков,

- к компонентам тормозной системы,

- к бортовой электронике,

-
к качеству сборочных работ и техничес-
кого обслуживания в сервисной сети.

Если Ваш автомобиль побывал в
столкновении, проверьте системы в
сервисной сети PEUGEOT или в специ-
ализированном техцентре.


Отключение
В особо тяжелых условиях вождения (тро-
гание по грязи, застревание в снегу, езда по
зыбкому грунту и т.д.) возникает необходи-
мость отключить системы ASR и ESP, чтобы
колеса, буксуя, обеспечивали автомобилю
сцепление с
дорогой.


)
Нажмите на кнопку "ESP OFF"
, располо-
женную в центре панели приборов.
Загорание этого индикатора на
панели приборов и контрольной
лампы в кнопке выключателя сви-
детельствуют о том, что системы
ASR и ESP отключены.
На автомобилях с бензиновым двигателем
1,6 л THP 200 л.с. при этом отключается
функция автоматического включения фона-
рей
аварийной сигнализации.

Повторное включение
Эти системы активируются автоматически
после каждого выключения зажигания или по
достижении скорости движения 50 км/ч (это
не относится к автомобилям с бензиновым
двигателем 1,6 л THP 200 л.с.).


)
Еще раз нажмите на кнопку "ESP OFF"
,
чтобы активировать систему принуди-
тельно.
Если система неисправна
Загорание этого
сигнализатора в
сопровождении зуммера и сообще-
ния на дисплее свидетельствует о
неисправности систем.
Обратитесь в сервисную сеть PEUGEOT или
в специализированный техцентр.
СИСТЕМЫ УПРАВЛЕНИЯ ДИНАМИКОЙ
АВТОМОБИЛЯ В ПОВОРОТАХ


Активирование систем
Системы активируются автоматически при
каждом запуске двигателя.
В случае проскальзывания шин или потери
траектории движения, системы включаются
в работу.


Системы: противобуксовочная
(ASR) и динамической стабилизации
(ESP)
В момент их срабатывания на пане-
ли приборов начинает мигать этот
сигнализатор.



Противобуксовочная система оптимизирует рас-
пределение тягового усилия между колесами, что-
бы избежать их пробуксовки путем воздействия на
работу тормозных механизмов ведущих колес и
работу двигателя.

Система динамической стабилизации воздействует
на работу тормозных механизмов отдельных или не-
скольких колес и на работу двигателя, чтобы вернуть
автомобиль к движению по заданной водителем тра-
ектории в пределах законов физики.

На автомобилях с бензиновым двигателем
1,6 л THP 200 л.с. при этом вновь активиру-
ются функция автоматического включения
фонарей аварийной сигнализации.
