2011 PEUGEOT 207 kontrolky

2
OBSAH
Přístrojové desky 19Kontrolky 20Ukazatele 28Seřizovací tlačítka 32Obrazovky bez autorádia 33Obrazovky s autorádiem 35Barevná obrazovka 16/9 (WIP Nav) 40Palubní počítač 42

9
SEZNÁMENÍ S VOZIDLEM
MÍSTO ŘIDIČE A SPOLUJEZDCE



1.
Zámek řízení a spínací skřínka.

2.
Ovladač autorádia pod volantem.

3.
Ovladače stěračů/ostřikovače/
palubního počítače.

4.
Tlačítko výstražných světel.

5.
Vícefunkční obrazovka.
Kontrolky stavu zapnutí
bezpečnostních pásů.

6.
Snímač slunečního záření.

7.
Nafukovací vak „airbag“
spolujezdce.

8.
Odkládací skřínka/Neutralizace
„airbagu“ spolujezdce/Zásuvky
audio a video.

9.
Ovladač vyhřívání sedadla.

10.
Přední popelník.

11 .
Elektrická zásuvka 12 V.

12.
Zásuvka USB.

13.
Tlačítko dynamického řízení
stability (ESP/ASR).
Tlačítko centrálního zamykání.
Tlačítko elektrické d
ětské pojistky.

14.
Ovladače topení/klimatizace.

15.
Odkládací prostor.

16.
WIP Sound nebo WIP Nav.

17.
Střední směrovatelné
a uzavíratelné výstupy vzduchu.

14
SEZNÁMENÍ S VOZIDLEM
PŘÍSNÉ SLEDOVÁNÍ

Přístrojová deska



A.
Při zapnutí zapalování se musí ručička
palivoměru posunout nahoru.

B.
Po spuštění motoru musí kontrolka
minimální zásoby paliva zhasnout.

C.
Při zapnutí zapalování musí ukaza-
tel hladiny oleje zobrazit na několik
sekund „
OIL OK“
.
Jestliže hladina náplní není správná,
doplňte příslušnou kapalinu.



19


1.
Při zapnutí zapalování se rozsvítí
oranžové a červené výstražné kont-
rolky.

2.
Po spuštění motoru musí tyto kont-
rolky zhasnout.
Pokud zůstanou kontrolky rozsvícené,
vyhledejte si informace na příslušné
straně.



20



Kontrolky


*
S výjimkou třídveřové verze. Rozsvícení kontrolky signalizuje stav
příslušné funkce.


A.
Neutralizace systému ESP/ASR.

104

B.
Centrální zamykání.

75

C.
Aktivace elektrické dětské pojistky * .

100




Panel ovladačů

1KONTROLA FUNKCÍ
19

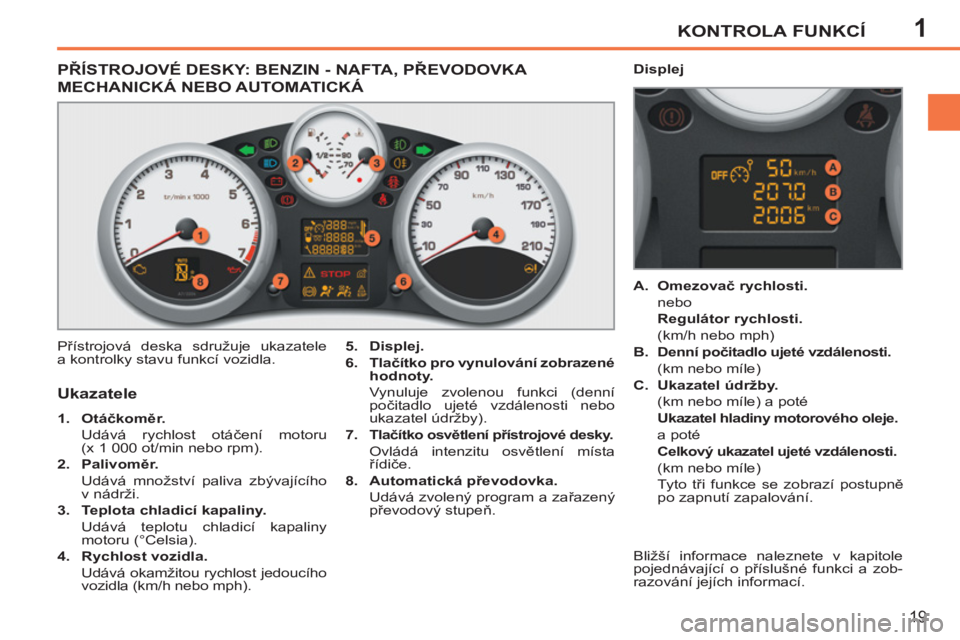

PŘÍSTROJOVÉ DESKY: BENZIN - NAFTA, PŘEVODOVKA
MECHANICKÁ NEBO AUTOMATICKÁ

Přístrojová deska sdružuje ukazatele
a kontrolky stavu funkcí vozidla.
5.
Displej.


6.
Tlačítko pro vynulování zobrazené
hodnoty.

Vynuluje zvolenou funkci (denní
počitadlo ujeté vzdálenosti nebo
ukazatel údržby).

7.

Tlačítko osvětlení přístrojové desky.

Ovládá intenzitu osvětlení místa
řídiče.

8.
Automatická převodovka.

Udává zvolený program a zařazený
převodový stupeň.


Ukazatele



1.
Otáčkoměr.

Udává rychlost otáčení motoru
(x 1 000 ot/min nebo rpm).

2.
Palivoměr.

Udává množství paliva zbývajícího
v nádrži.

3.
Teplota chladicí kapaliny.

Udává teplotu chladicí kapaliny
motoru (°Celsia).

4.
Rychlost vozidla.

Udává okamžitou rychlost jedoucího
vozidla (km/h nebo mph).

A.
Omezovač rychlosti.

nebo
Regulátor rychlosti.

(km/h nebo mph)

B.
Denní počitadlo ujeté vzdálenosti.
(km nebo míle)

C.
Ukazatel údržby.

(km nebo míle) a poté
Ukazatel hladiny motorového oleje.
a poté
Celkový ukazatel ujeté vzdálenosti.
(km nebo míle)
Tyto tři funkce se zobrazí postupně
po zapnutí zapalování.
Displej
Bližší informace naleznete v kapitole
pojednávající o příslušné funkci a zob-
razování jejích informací.

1
!
KONTROLA FUNKCÍ
20









Kontrolky

Vizuální signalizace pro informování řidiče o uvedení systémů do činnosti (kontrolky
aktivace či dezaktivace) nebo o výskytu anomálie (výstražné kontrolky).

Při zapnutí zapalování
Při zapnutí zapalování vozidla se na několik sekund rozsvítí některé výstražné
kontrolky.
Jakmile je nastartován motor, musí tyto kontrolky zhasnout.
Jestliže nadále svítí, zjistěte před jízdou význam signalizace příslušné výstražné
kontrolky.

Přidružené výstrahy
Rozsvícení některých kontrolek může být doprovázeno zvukovým signálem a hlá-
šením na vícefunkčním displeji. Kontrolky mohou svítit nepřerušo-
vaně nebo mohou blikat.
Některé kontrolky mohou fungovat
oběma způsoby. Pouze porovnání
způsobu svícení a stavu funkce
vozidla umožňuje zjistit, zda je
situace normální, či zda se jedná
o nějakou anomálii.

Kontrolky aktivace
Rozsvícení následujících kontrolek potvrzuje uvedení příslušného systému do
činnosti.



Kontrolka





Zp

ůsob činnosti




Příčina



Akce/Doporučení








Směrová
světla vlevo


bliká a zní
zvukový
signál. Ovladač světel byl přepnut
směrem dolů.







Směrová
světla vpravo


bliká a zní
zvukový
signál. Ovladač světel byl přepnut
směrem nahoru.







Potkávací
světla


rozsvícená. Ovladač světel je v poloze
„Potkávací světla“.






Dálková
světla


rozsvícená. Ovladač světel byl přitažen
směrem k řidiči. Přitáhněte znovu ovladač pro návrat na
potkávací světla.

1KONTROLA FUNKCÍ
21


Kontrolka



způsob
činnosti



Příčina



Akce/Doporučení








Světlomety
do mlhy
vpředu


rozsvícená. Jsou zapnuté přední
světlomety do mlhy. Otočte prstenec ovladače dvakrát směrem
dozadu pro dezaktivování světlometů do mlhy.






Světla do
mlhy vzadu


rozsvícená. Jsou zapnutá zadní světla
do mlhy. Otočte prstenec ovladače směrem dozadu pro
dezaktivování světel do mlhy.






Žhavení
naftového
motoru


rozsvícená. Klíč ve spínací skříňce
je v 2. poloze (Zapnuté
zapalování). Před zapnutím startéru vyčkejte na zhasnutí kontrolky.

Doba svícení kontrolky závisí na teplotních
podmínkách.





Parkovac

í
brzda


rozsvícená. Parkovací brzda
je zatažená nebo
nedostatečně uvolněná. Pro zhasnutí kontrolky povolte parkovací brzdu,
přitom držte stlačený brzdový pedál.
Dodržujte bezpečnostní pokyny.
Bližší informace o parkovací brzdě naleznete
v kapitole „Řízení“.

1KONTROLA FUNKCÍ
22










Kontrolky deaktivace
Rozsvícení některé z následujících kontrolek potvrzuje, že uživatel záměrně vypnul příslušný systém.
Vypnutí může být doprovázeno zvukovým signálem a hlášením na multifunkčním displeji.



Kontrolka



způsob
činnosti



Příčina



Akce/Doporučení








Systém
airbagu
spolujezdce


trvale. Ovladač v odkládací
schránce je v poloze
„OFF“
.
Čelní airbag spolujezdce
je deaktivovaný.
V tomto případě můžete
použít dětskou sedačku
„zády ke směru jízdy“. Pro aktivování čelního airbagu spolujezdce
přepněte ovladač do polohy „ON“
.
V tomto případě nepoužívejte dětskou sedačku
„zády ke směru jízdy“.






ESP/ASR


rozsvícená. Je aktivované
ovládací tlačítko
uprostřed palubní
desky. Jeho
kontrolka
je rozsvícená.
Systém ESP/ASR
je dezaktivovaný.
ESP: elektronický
stabilizační program.
ASR: systém bránící
prokluzování kol. Pro opětné manuální aktivování systému
ESP/ASR znovu stiskněte ovládací tlačítko.
Jeho kontrolka zhasne.
Při dosažení rychlosti přibližně 50 km/h
se systém automaticky znovu aktivuje.
Systém ESP/ASR se automaticky znovu aktivuje
při nastartování motoru vozidla.

1
!
KONTROLA FUNKCÍ
23










Výstražné kontrolky
Když je motor v chodu a vozidlo stojí
nebo jede, signalizuje rozsvícení někte-
ré z následujících kontrolek výskyt ano-
málie, která vyžaduje zásah ze strany
řidiče. Každá anomálie, která způsobí rozsvícení výstražné kontrolky, musí být dále
analyzována přečtením hlášení, které se rozsvítí na vícefunkční obrazovce.
V případě problému se neváhejte obrátit na servis sítě PEUGEOT nebo na
kvalifi kovanou autodílnu.



Kontrolka



způsob
činnosti



Příčina



Akce/Doporučení








STOP




trvale,
samostatně nebo
s další výstražnou
kontrolkou,
společně se
zvukovým
signálem
a zprávou na
displeji.

Rozsvícení kontrolky
je spojeno se závažnou
závadou brzdového
systému nebo teploty
chladicí kapaliny. Z důvodu možného zastavení se motoru za jízdy
je nutné co nejrychleji bezpečně zastavit.
Zaparkujte, vypněte zapalování a kontaktujte
servisní síť PEUGEOT nebo odborný servis.






Servis


dočasně. Výskyt méně vážných
závad, pro které není
vyhrazena žádná specifi cká
kontrolka. Druh závady zjistíte podle hlášení na displeji,
například:


- hladina motorového oleje,

- hladina kapaliny ostřikovačů,

- vybitá baterie dálkového ovladače,

- zaplnění fi ltru pevných částic u vozidel
s naftovými motory (viz kapitola „Kontroly - §
Filtr pevných částic“).
V případě jiných závad kontaktujte servisní
síťPEUGEOT nebo odborný servis.

trvale. Výskyt vážných závad, pro
které není vyhrazena žádná
specifi cká kontrolka. Podle hlášení na obrazovce zjistěte, o jakou
závadu se jedná, a obraťte se okamžitě na
servisní síťPEUGEOT nebo odborný servis.
