Mantenimiento
42
7
Descripción Amperaje
del fusible Circuito protegido
10ATM 15A 4WD ECM (G4KE/G6DC/D4HB M/T), Relé de la luz de marcha atrás
11 - - -
12 TAIL RH 10A Luz de comninación trasera (entrada)/ (salida), luz de posición DCH Luz de la guantera, caja de relés ICM (relés DRL)
13 FR FOG 10A Relé de faro antiniebla
14 SENSOR 3 15A G4KE: Inyector 1~4, válvula de solenoide de purga del cánister G6DC: PCM, válvula de control de aceite
1/2 (escape/entrada) Válvula de solenoide de purga del cánister Válvula del colector de admisión variable1/2 D4HB - ECM
15 TAIL LH 10A Luz de la matrícula, luz de combinación trasera (admisión) IZQ Luz de comninación trasera (salida) IZQ,luz de posición IZQ
16 FUEL PUMP 15A Relé de la bomba del combustible
17 FR WIPER 25A Relé del sensor de lluvia, relé del limpiaparabrisas delantero, motor del limpiaparabrisas delantero
Interruptor multifunción (limpiaparabrisas)
18 TCU 15A PCM (G4KE/G6DC), TCM (D4HB), 4WD ECM (D4HB A/T) Sensor de la batería
19 ABS 10A Conector de comprobación multiusos, módulo de control ABS, 4WD ECM Módulo de control ESP,
interruptor de la luz de freno (G6DC), sensor intervalo intermitencia Caja de vínculos de fusibles (relé del
calefactor del filtro de combustible) (D4HB) Sensor de advertencia del fitlro de combustible (D4HB)
20 COOLING 10A Relé del ventilador del condensador (G6DC), Unidad del relé de incandescencia (D4HB)
21 B/UP LP 10A Relé de la luz de marcha atrás, interruptor de la luz de marcha atrás (G4KE/D4HB)
22 H/LP 10A Relé de faro (cruce) IZQ/DCH, relé de la luz antiniebla delantera Relé de faro (carretera), sensor del
dispositivo de nivelación de faros automático Actuador del dispositivo de nivelación de faros IZQ/DCH
23 ECU 10A PCM (G4KE/G6DC), ECM/TCM (D4HB), Alternador (G6DC) Sensor de flujo de masa de aire (D4HB),
interruptor de margen de la transmisión
24 H/LP HI 20A Relé faro (luces carretera)

Características técnicas y Información para el consumidor
4
8
I040000CCM
Para garantizar el correcto funcionamiento y la duración del motor y la transmisión, utilice sólo lubricantes de calidad adecua da.
El uso de los lubricantes adecuados mejora además la eficacia y la economía de combustible.

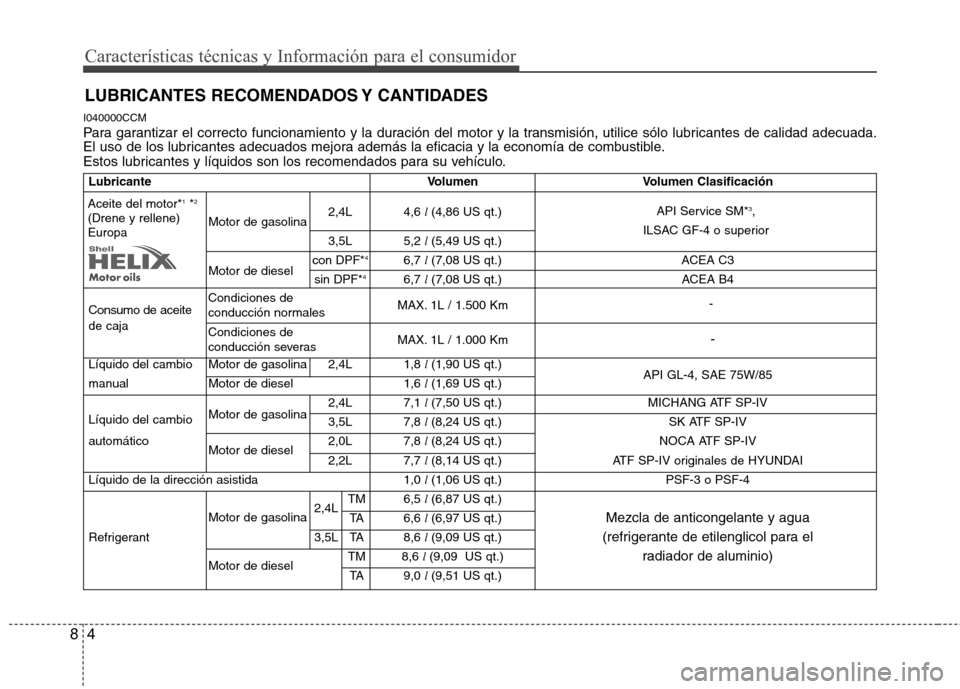

LUBRICANTES RECOMENDADOS Y CANTIDADES
Estos lubricantes y líquidos son los recomendados para su vehículo.
Lubricante Volumen Volumen Clasificación
2,4L 4,6 l (4,86 US qt.)
Motor de gasolina
3,5L 5,2 l (5,49 US qt.)
Motor de diesel con DPF*
4
6,7 l (7,08 US qt.) ACEA C3
sin DPF* 4
6,7 l (7,08 US qt.) ACEA B4
Consumo de aceite -
de caja -
Líquido del cambio Motor de gasolina 2,4L 1,8 l (1,90 US qt.)
API GL-4, SAE 75W/85
manual Motor de diesel 1,6 l (1,69 US qt.)
Líquido del cambio 2,4L 7,1
l (7,50 US qt.) MICHANG ATF SP-IV
Motor de gasolina 3,5L 7,8 l (8,24 US qt.) SK ATF SP-IV
automático Motor de diesel2,0L 7,8
l (8,24 US qt.) NOCA ATF SP-IV
2,2L 7,7 l (8,14 US qt.) ATF SP-IV originales de HYUNDAI
Líquido de la dirección asistida 1,0 l (1,06 US qt.) PSF-3 o PSF-4
Motor de gasolina 2,4LTM 6,5
l (6,87 US qt.)
TA 6,6 l (6,97 US qt.) Mezcla de anticongelante y agua
Refrigerant 3,5L TA 8,6 l (9,09 US qt.) (refrigerante de etilenglicol para el
Motor de diesel TM 8,6
l (9,09 US qt.) radiador de aluminio)
TA 9,0 l (9,51 US qt.)
Aceite del motor* 1
*2
(Drene y rellene) Europa API Service SM*
3
,
ILSAC GF-4 o superior
Condiciones de
conducción normales Condiciones de
conducción severas MAX. 1L / 1.500 Km
MAX. 1L / 1.000 Km

85
Características técnicas y Información para el consumidor
*1
Véase la viscosidad SAE recomendada en la página siguiente.
* 2
Ahora hay aceites de motor con la etiqueta “Aceite conservador de la energía”. Además de otras ventajas, contribuyen al ahorro de combustible
reduciendo la proporción de éste necesaria para vencer las fricciones en el interior del motor. Estas mejoras suelen ser difíciles de medir en la
conducción diaria, pero al cabo de los años suponen un ahorro considerable de gastos y energía.
* 3
Si en su país no está disponible el aceite del motor SM para el mantenimiento del API, puede usar el SL para el mantenimiento del API.
* 4
Filtro de partículas Diesel
TM : Transmisión manual
TA : Transmisión automática

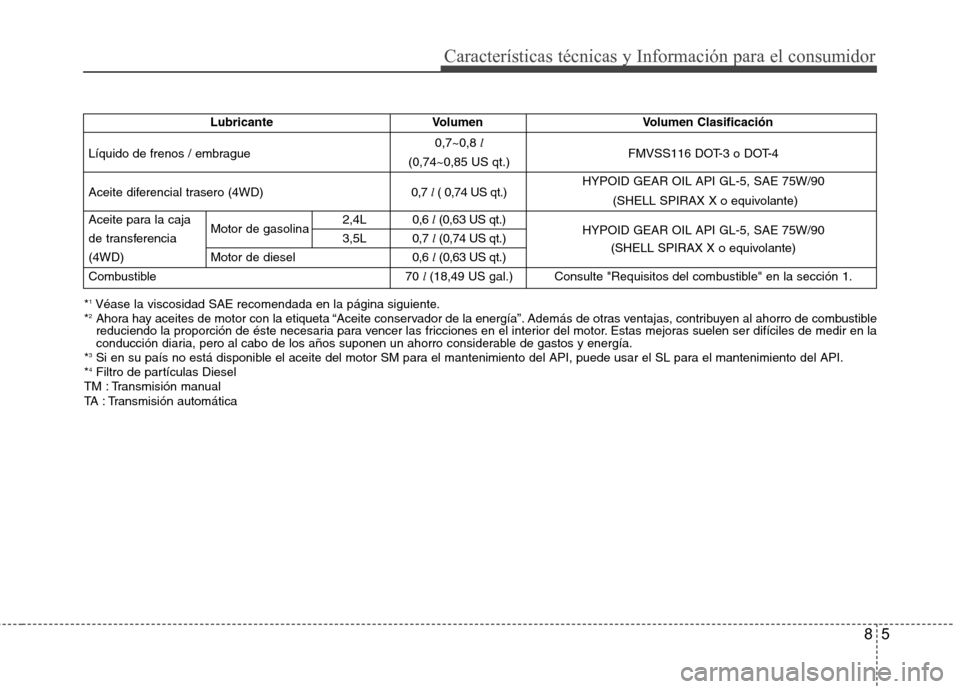

Lubricante Volumen Volumen Clasificación
Líquido de frenos / embrague 0,7~0,8
l
FMVSS116 DOT-3 o DOT-4
(0,74~0,85 US qt.)
Aceite diferencial trasero (4WD) 0,7 l ( 0,74 US qt.) HYPOID GEAR OIL API GL-5, SAE 75W/90
(SHELL SPIRAX X o equivolante)
Aceite para la caja Motor de gasolina 2,4L
0,6 l (0,63 US qt.)
HYPOID GEAR OIL API GL-5, SAE 75W/90
de transferencia 3,5L 0,7 l (0,74 US qt.)
(4WD) Motor de diesel 0,6 l (0,63 US qt.) (SHELL SPIRAX X o equivolante)
Combustible 70 l (18,49 US gal.) Consulte "Requisitos del combustible" en la sección 1.
