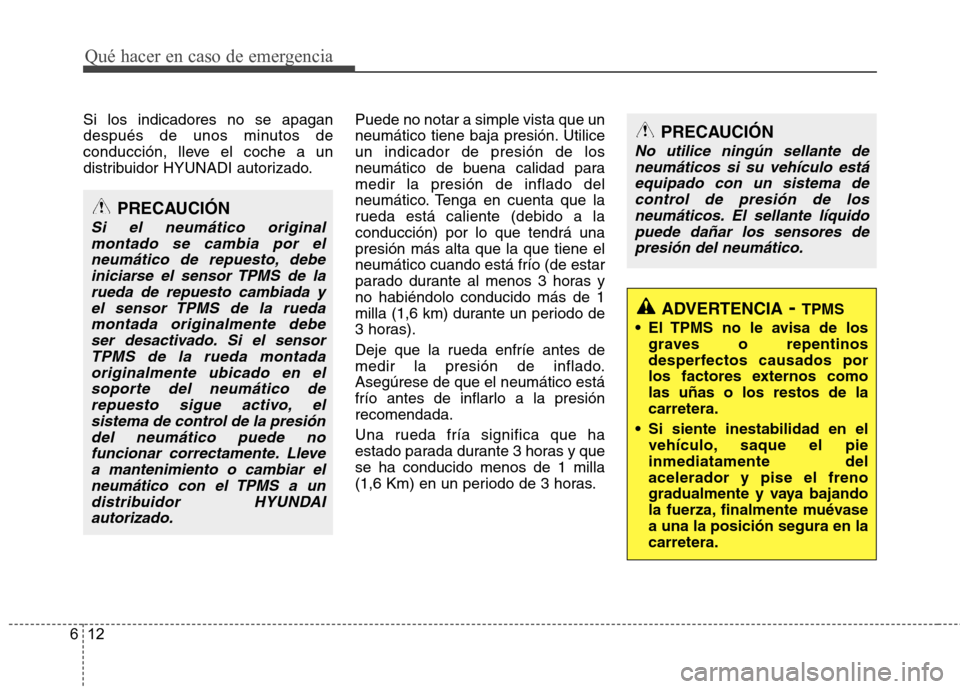

Qué hacer en caso de emergencia
12
6
Si los indicadores no se apagan
después de unos minutos de
conducción, lleve el coche a un
distribuidor HYUNADI autorizado. Puede no notar a simple vista que un
neumático tiene baja presión. Utiliceun indicador de presión de los
neumático de buena calidad paramedir la presión de inflado del
neumático. Tenga en cuenta que la
rueda está caliente (debido a laconducción) por lo que tendrá unapresión más alta que la que tiene elneumático cuando está frío (de estar
parado durante al menos 3 horas yno habiéndolo conducido más de 1
milla (1,6 km) durante un periodo de
3 horas).
Deje que la rueda enfríe antes de
medir la presión de inflado.Asegúrese de que el neumático está
frío antes de inflarlo a la presiónrecomendada.
Una rueda fría significa que ha
estado parada durante 3 horas y quese ha conducido menos de 1 milla
(1,6 Km) en un periodo de 3 horas.
ADVERTENCIA
- TPMS
El TPMS no le avisa de los graves o repentinos
desperfectos causados por
los factores externos comolas uñas o los restos de lacarretera.
Si siente inestabilidad en el vehículo, saque el pieinmediatamente delacelerador y pise el freno
gradualmente y vaya bajando
la fuerza, finalmente muévasea una la posición segura en lacarretera.
PRECAUCIÓN
Si el neumático original
montado se cambia por elneumático de repuesto, debe iniciarse el sensor TPMS de larueda de repuesto cambiada yel sensor TPMS de la rueda montada originalmente debeser desactivado. Si el sensorTPMS de la rueda montada originalmente ubicado en elsoporte del neumático derepuesto sigue activo, elsistema de control de la presión del neumático puede nofuncionar correctamente. Llevea mantenimiento o cambiar el neumático con el TPMS a undistribuidor HYUNDAIautorizado.
PRECAUCIÓN
No utilice ningún sellante deneumáticos si su vehículo estáequipado con un sistema de control de presión de losneumáticos. El sellante líquidopuede dañar los sensores depresión del neumático.

623
Qué hacer en caso de emergencia
REMOLQUE
F080100AFD
Servicio de remolque
Si es necesario remolcar el vehículo en una emergencia, recomendamos que
acuda a un concesionario autorizado de
HYUNDAI o a un servicio de grúa
profesional. Se necesitan seguir unos
procedimientos adecuados para levantar
y remolcar el vehículo y así evitar daños.
Se recomienda usar carritos de
transporte para las ruedas o un camión
con plataforma.
Para obtener información sobre cómo arrastrar un remolque, consulte elcapítulo 5, “Arrastre de un remolque”.
Los vehículos de tracción a las cuatro
ruedas hay que remolcarlos con un
elevador de ruedas o con una
plataforma, de modo que todas las
ruedas queden en el aire.
Los vehículos con tracción a dos ruedas
se pueden remolcar con las ruedas
traseras apoyadas en el suelo y las
delanteras levantadas.
Si alguna de las ruedas cargadas o los componentes de la suspensión han
sufrido daños o si el vehículo se está
remolcando con las ruedas delanteras
apoyadas en el suelo, utilice un carrito de
transporte para las ruedas delanteras.
Si el remolque lo realiza una grúa
comercial y no se utilizan carritos de
transporte, hay que levantar siempre la
parte delantera, no la trasera.
OXM069028 carrito
carrito
ADVERTENCIA
- Si está
equipado con el sensor de vuelco
Si su vehículo está equipado con
airbag lateral y de cortina, ajuste elinterruptor de encendido a la
posición OFF o ACC cuando seestá remolcando el vehículo.
El airbag lateral y de cortina
podrían desplegarse si elencendido está en ON o si elsensor de vuelco detecta unasituación de vuelco.
PRECAUCIÓN
No remolque un vehículo 4WD con las ruedas sobre el suelo. Ello
produciría graves desperfectos enla transmisión o en el sistema 4WD.

739
Mantenimiento

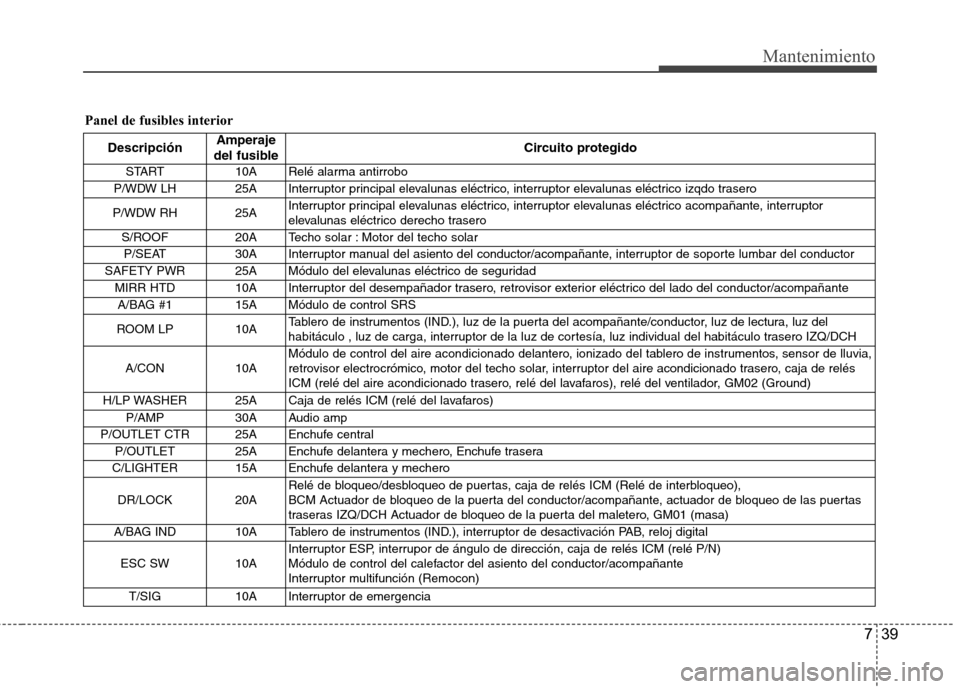

Panel de fusibles interiorDescripción Amperaje
del fusible Circuito protegido
START 10A Relé alarma antirrobo
P/WDW LH 25A Interruptor principal elevalunas eléctrico, interruptor elevalunas eléctrico izqdo trasero
P/WDW RH 25A Interruptor principal elevalunas eléctrico, interruptor elevalunas eléctrico acompañante, interruptor
elevalunas eléctrico derecho trasero
S/ROOF 20A Techo solar : Motor del techo solar P/SEAT 30A Interruptor manual del asiento del conductor/acompañante, interruptor de soporte lumbar del conductor
SAFETY PWR 25A Módulo del elevalunas eléctrico de seguridad
MIRR HTD 10A Interruptor del desempañador trasero, retrovisor exterior eléctrico del lado del conductor/acompañanteA/BAG #1 15A Módulo de control SRS
ROOM LP 10A Tablero de instrumentos (IND.), luz de la puerta del acompañante/conductor, luz de lectura, luz del
habitáculo , luz de carga, interruptor de la luz de cortesía, luz individual del habitáculo trasero IZQ/DCH
A/CON 10A Módulo de control del aire acondicionado delantero, ionizado del tablero de instrumentos, sensor de lluvia,
retrovisor electrocrómico, motor del techo solar, interruptor del aire acondicionado trasero, caja de relés
ICM (relé del aire acondicionado trasero, relé del lavafaros), relé del ventilador, GM02 (Ground)
H/LP WASHER 25A Caja de relés ICM (relé del lavafaros)
P/AMP 30A Audio amp
P/OUTLET CTR 25A Enchufe central P/OUTLET 25A Enchufe delantera y mechero, Enchufe trasera
C/LIGHTER 15A Enchufe delantera y mechero
DR/LOCK 20A Relé de bloqueo/desbloqueo de puertas, caja de relés ICM (Relé de interbloqueo),
BCM Actuador de bloqueo de la puerta del conductor/acompañante, actuador de bloqueo de las puertas
traseras IZQ/DCH Actuador de bloqueo de la puerta del maletero, GM01 (masa)
A/BAG IND 10A Tablero de instrumentos (IND.), interruptor de desactivación PAB, reloj digital
ESC SW 10A Interruptor ESP, interrupor de ángulo de dirección, caja de relés ICM (relé P/N)
Módulo de control del calefactor del asiento del conductor/acompañante
Interruptor multifunción (Remocon)
T/SIG 10A Interruptor de emergencia

Mantenimiento
42
7

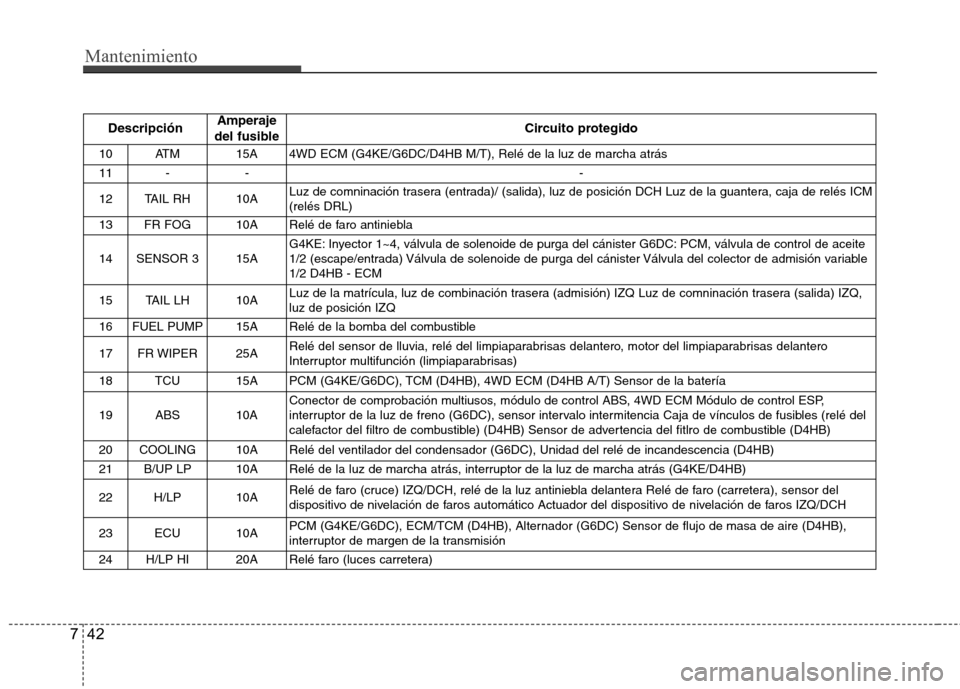

Descripción Amperaje
del fusible Circuito protegido
10ATM 15A 4WD ECM (G4KE/G6DC/D4HB M/T), Relé de la luz de marcha atrás
11 - - -
12 TAIL RH 10A Luz de comninación trasera (entrada)/ (salida), luz de posición DCH Luz de la guantera, caja de relés ICM (relés DRL)
13 FR FOG 10A Relé de faro antiniebla
14 SENSOR 3 15A G4KE: Inyector 1~4, válvula de solenoide de purga del cánister G6DC: PCM, válvula de control de aceite
1/2 (escape/entrada) Válvula de solenoide de purga del cánister Válvula del colector de admisión variable1/2 D4HB - ECM
15 TAIL LH 10A Luz de la matrícula, luz de combinación trasera (admisión) IZQ Luz de comninación trasera (salida) IZQ,luz de posición IZQ
16 FUEL PUMP 15A Relé de la bomba del combustible
17 FR WIPER 25A Relé del sensor de lluvia, relé del limpiaparabrisas delantero, motor del limpiaparabrisas delantero
Interruptor multifunción (limpiaparabrisas)
18 TCU 15A PCM (G4KE/G6DC), TCM (D4HB), 4WD ECM (D4HB A/T) Sensor de la batería
19 ABS 10A Conector de comprobación multiusos, módulo de control ABS, 4WD ECM Módulo de control ESP,
interruptor de la luz de freno (G6DC), sensor intervalo intermitencia Caja de vínculos de fusibles (relé del
calefactor del filtro de combustible) (D4HB) Sensor de advertencia del fitlro de combustible (D4HB)
20 COOLING 10A Relé del ventilador del condensador (G6DC), Unidad del relé de incandescencia (D4HB)
21 B/UP LP 10A Relé de la luz de marcha atrás, interruptor de la luz de marcha atrás (G4KE/D4HB)
22 H/LP 10A Relé de faro (cruce) IZQ/DCH, relé de la luz antiniebla delantera Relé de faro (carretera), sensor del
dispositivo de nivelación de faros automático Actuador del dispositivo de nivelación de faros IZQ/DCH
23 ECU 10A PCM (G4KE/G6DC), ECM/TCM (D4HB), Alternador (G6DC) Sensor de flujo de masa de aire (D4HB),
interruptor de margen de la transmisión
24 H/LP HI 20A Relé faro (luces carretera)

743
Mantenimiento

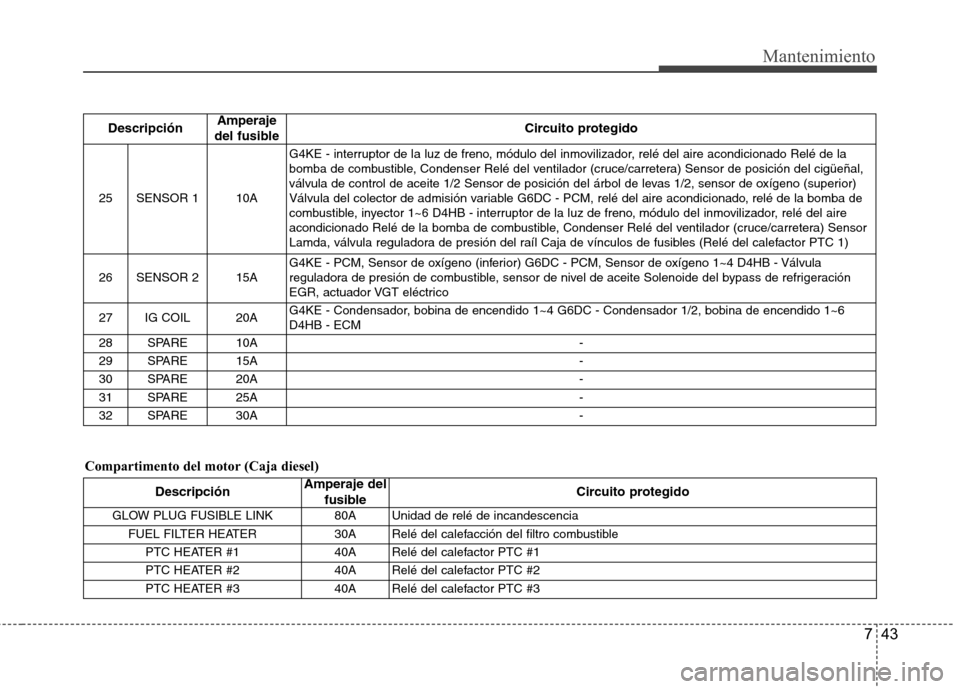

Compartimento del motor (Caja diesel)Descripción
Amperaje
del fusible Circuito protegido
25SENSOR 1 10A
G4KE - interruptor de la luz de freno, módulo del inmovilizador, relé del aire acondicionado Relé de la
bomba de combustible, Condenser Relé del ventilador (cruce/carretera) Sensor de posición del cigüeñal,
válvula de control de aceite 1/2 Sensor de posición del árbol de levas 1/2, sensor de oxígeno (superior)
Válvula del colector de admisión variable G6DC - PCM, relé del aire acondicionado, relé de la bomba de
combustible, inyector 1~6 D4HB - interruptor de la luz de freno, módulo del inmovilizador, relé del aire
acondicionado Relé de la bomba de combustible, Condenser Relé del ventilador (cruce/carretera) Sensor
Lamda, válvula reguladora de presión del raíl Caja de vínculos de fusibles (Relé del calefactor PTC 1)
26 SENSOR 2 15A G4KE - PCM, Sensor de oxígeno (inferior) G6DC - PCM, Sensor de oxígeno 1~4 D4HB - Válvula
reguladora de presión de combustible, sensor de nivel de aceite Solenoide del bypass de refrigeración
EGR, actuador VGT eléctrico
27 IG COIL 20A G4KE - Condensador, bobina de encendido 1~4 G6DC - Condensador 1/2, bobina de encendido 1~6D4HB - ECM
28 SPARE 10A -
29 SPARE 15A -
30 SPARE 20A -
31 SPARE 25A -
32 SPARE 30A -
DescripciónAmperaje del
fusible Circuito protegido
GLOW PLUG FUSIBLE LINK 80A Unidad de relé de incandescencia FUEL FILTER HEATER 30A Relé del calefacción del filtro combustible PTC HEATER #1 40A Relé del calefactor PTC #1
PTC HEATER #2 40A Relé del calefactor PTC #2
PTC HEATER #3 40A Relé del calefactor PTC #3
