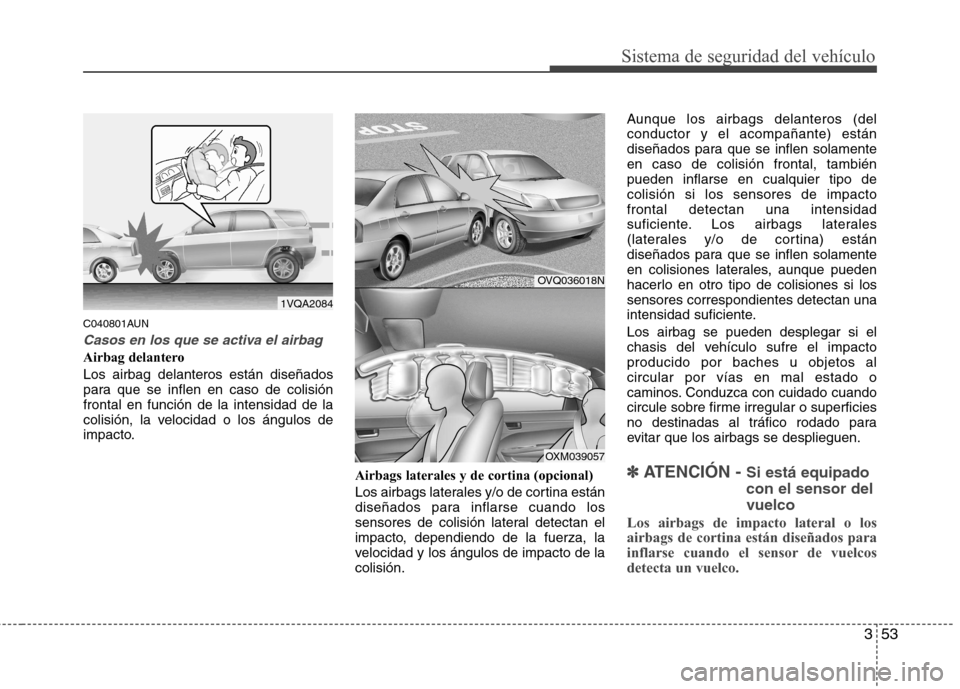

353
Sistema de seguridad del vehículo
C040801AUN
Casos en los que se activa el airbag
Airbag delantero Los airbag delanteros están diseñados
para que se inflen en caso de colisiónfrontal en función de la intensidad de la
colisión, la velocidad o los ángulos de
impacto.Airbags laterales y de cortina (opcional)
Los airbags laterales y/o de cortina están
diseñados para inflarse cuando los
sensores de colisión lateral detectan el
impacto, dependiendo de la fuerza, la
velocidad y los ángulos de impacto de lacolisión.Aunque los airbags delanteros (delconductor y el acompañante) están
diseñados para que se inflen solamenteen caso de colisión frontal, tambiénpueden inflarse en cualquier tipo decolisión si los sensores de impactofrontal detectan una intensidad
suficiente. Los airbags laterales
(laterales y/o de cortina) están
diseñados para que se inflen solamente
en colisiones laterales, aunque pueden
hacerlo en otro tipo de colisiones si lossensores correspondientes detectan una
intensidad suficiente. Los airbag se pueden desplegar si el
chasis del vehículo sufre el impactoproducido por baches u objetos alcircular por vías en mal estado o
caminos. Conduzca con cuidado cuando
circule sobre firme irregular o superficies
no destinadas al tráfico rodado para
evitar que los airbags se desplieguen.
✽✽
ATENCIÓN - Si está equipado con el sensor delvuelco
Los airbags de impacto lateral o los airbags de cortina están diseñados para
inflarse cuando el sensor de vuelcosdetecta un vuelco.
1VQA2084
OVQ036018N
OXM039057

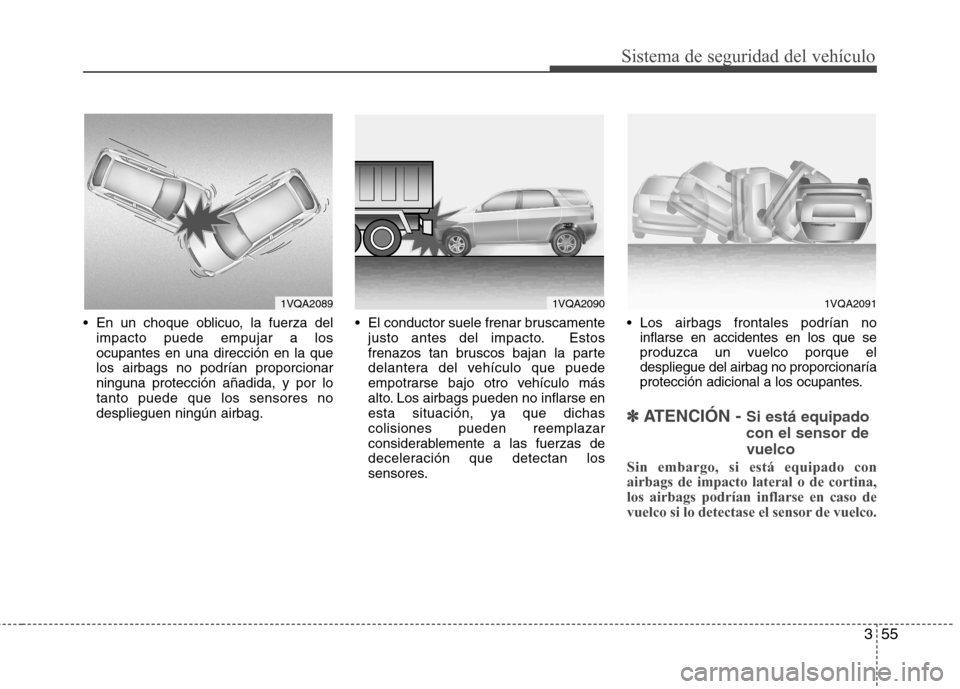

355
Sistema de seguridad del vehículo
En un choque oblicuo, la fuerza delimpacto puede empujar a los ocupantes en una dirección en la quelos airbags no podrían proporcionarninguna protección añadida, y por lotanto puede que los sensores nodesplieguen ningún airbag. El conductor suele frenar bruscamente
justo antes del impacto. Estos
frenazos tan bruscos bajan la parte
delantera del vehículo que puede
empotrarse bajo otro vehículo más
alto. Los airbags pueden no inflarse en
esta situación, ya que dichascolisiones pueden reemplazar
considerablemente a las fuerzas de
deceleración que detectan los
sensores. Los airbags frontales podrían no
inflarse en accidentes en los que se produzca un vuelco porque eldespliegue del airbag no proporcionaría
protección adicional a los ocupantes.
✽✽ ATENCIÓN - Si está equipado con el sensor devuelco
Sin embargo, si está equipado con airbags de impacto lateral o de cortina,los airbags podrían inflarse en caso de
vuelco si lo detectase el sensor de vuelco.
1VQA20891VQA20901VQA2091

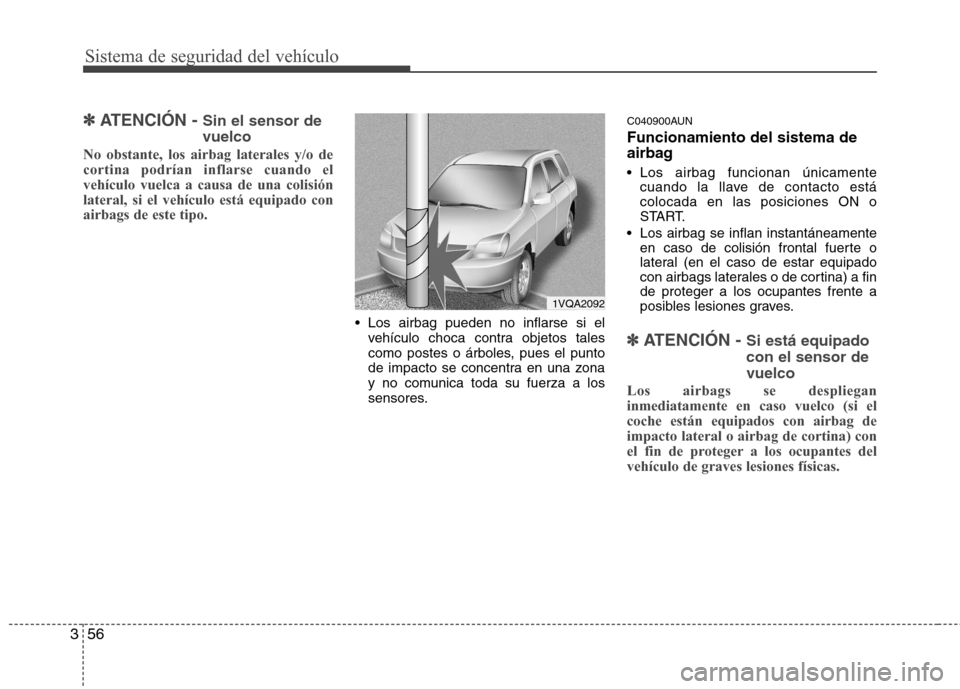

Sistema de seguridad del vehículo
56
3
✽✽
ATENCIÓN - Sin el sensor de vuelco
No obstante, los airbag laterales y/o de cortina podrían inflarse cuando elvehículo vuelca a causa de una colisiónlateral, si el vehículo está equipado conairbags de este tipo.
Los airbag pueden no inflarse si el vehículo choca contra objetos tales
como postes o árboles, pues el punto
de impacto se concentra en una zona
y no comunica toda su fuerza a los
sensores. C040900AUN Funcionamiento del sistema de
airbag
Los airbag funcionan únicamente
cuando la llave de contacto está colocada en las posiciones ON o
START.
Los airbag se inflan instantáneamente en caso de colisión frontal fuerte o
lateral (en el caso de estar equipado
con airbags laterales o de cortina) a finde proteger a los ocupantes frente a
posibles lesiones graves.
✽✽ ATENCIÓN - Si está equipado con el sensor devuelco
Los airbags se despliegan inmediatamente en caso vuelco (si elcoche están equipados con airbag deimpacto lateral o airbag de cortina) con
el fin de proteger a los ocupantes delvehículo de graves lesiones físicas.
1VQA2092

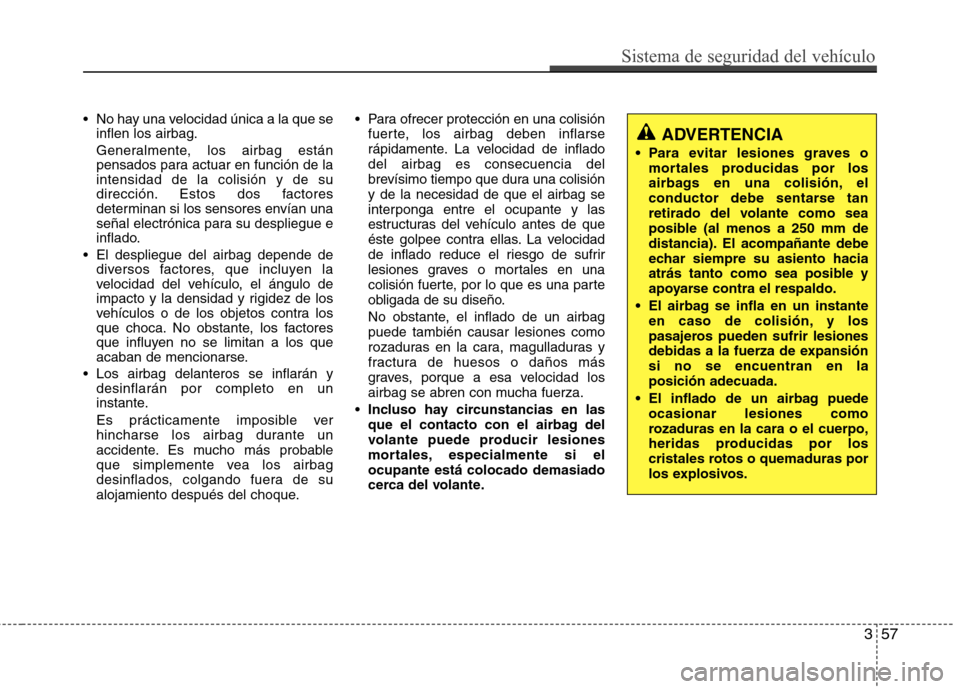

357
Sistema de seguridad del vehículo
No hay una velocidad única a la que seinflen los airbag.
Generalmente, los airbag están
pensados para actuar en función de laintensidad de la colisión y de su
dirección. Estos dos factores
determinan si los sensores envían una
señal electrónica para su despliegue e
inflado.
El despliegue del airbag depende de diversos factores, que incluyen la
velocidad del vehículo, el ángulo de
impacto y la densidad y rigidez de los
vehículos o de los objetos contra los
que choca. No obstante, los factores
que influyen no se limitan a los que
acaban de mencionarse.
Los airbag delanteros se inflarán y desinflarán por completo en un
instante.
Es prácticamente imposible ver
hincharse los airbag durante un
accidente. Es mucho más probable
que simplemente vea los airbag
desinflados, colgando fuera de su
alojamiento después del choque. Para ofrecer protección en una colisión
fuerte, los airbag deben inflarse
rápidamente. La velocidad de infladodel airbag es consecuencia del
brevísimo tiempo que dura una colisióny de la necesidad de que el airbag se
interponga entre el ocupante y las
estructuras del vehículo antes de que
éste golpee contra ellas. La velocidad
de inflado reduce el riesgo de sufrir
lesiones graves o mortales en una
colisión fuerte, por lo que es una parte
obligada de su diseño.
No obstante, el inflado de un airbag puede también causar lesiones como
rozaduras en la cara, magulladuras y
fractura de huesos o daños más
graves, porque a esa velocidad los
airbag se abren con mucha fuerza.
Incluso hay circunstancias en las
que el contacto con el airbag del
volante puede producir lesiones
mortales, especialmente si elocupante está colocado demasiado
cerca del volante.
ADVERTENCIA
Para evitar lesiones graves o mortales producidas por los
airbags en una colisión, el
conductor debe sentarse tan
retirado del volante como sea
posible (al menos a 250 mm de
distancia). El acompañante debe
echar siempre su asiento hacia
atrás tanto como sea posible y
apoyarse contra el respaldo.
El airbag se infla en un instante en caso de colisión, y los
pasajeros pueden sufrir lesiones
debidas a la fuerza de expansiónsi no se encuentran en laposición adecuada.
El inflado de un airbag puede ocasionar lesiones como
rozaduras en la cara o el cuerpo,
heridas producidas por los
cristales rotos o quemaduras por
los explosivos.

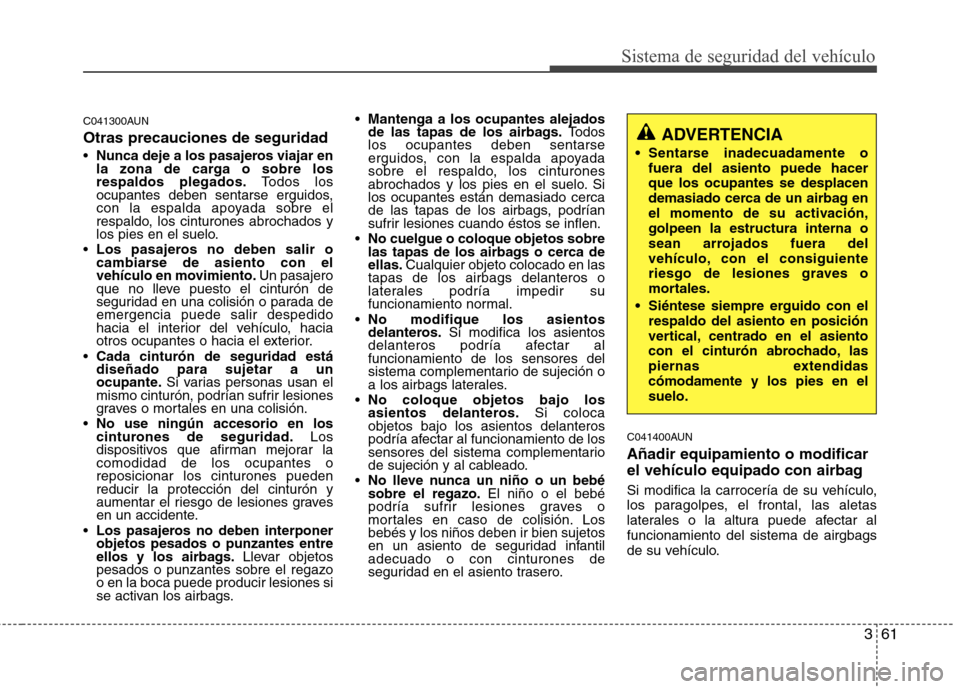

361
Sistema de seguridad del vehículo
C041300AUN Otras precauciones de seguridad Nunca deje a los pasajeros viajar en
la zona de carga o sobre losrespaldos plegados. Todos los
ocupantes deben sentarse erguidos,
con la espalda apoyada sobre el
respaldo, los cinturones abrochados y
los pies en el suelo.
Los pasajeros no deben salir o
cambiarse de asiento con el
vehículo en movimiento. Un pasajero
que no lleve puesto el cinturón de
seguridad en una colisión o parada deemergencia puede salir despedido
hacia el interior del vehículo, hacia
otros ocupantes o hacia el exterior.
Cada cinturón de seguridad estádiseñado para sujetar a un
ocupante. Si varias personas usan el
mismo cinturón, podrían sufrir lesiones
graves o mortales en una colisión.
No use ningún accesorio en los
cinturones de seguridad. Los
dispositivos que afirman mejorar lacomodidad de los ocupantes oreposicionar los cinturones puedenreducir la protección del cinturón y
aumentar el riesgo de lesiones graves
en un accidente.
Los pasajeros no deben interponerobjetos pesados o punzantes entre
ellos y los airbags. Llevar objetos
pesados o punzantes sobre el regazoo en la boca puede producir lesiones si
se activan los airbags.
Mantenga a los ocupantes alejados
de las tapas de los airbags. Todos
los ocupantes deben sentarse
erguidos, con la espalda apoyada
sobre el respaldo, los cinturones
abrochados y los pies en el suelo. Silos ocupantes están demasiado cerca
de las tapas de los airbags, podrían
sufrir lesiones cuando éstos se inflen.
No cuelgue o coloque objetos sobre
las tapas de los airbags o cerca deellas. Cualquier objeto colocado en las
tapas de los airbags delanteros o
laterales podría impedir su
funcionamiento normal.
No modifique los asientos
delanteros. Si modifica los asientos
delanteros podría afectar alfuncionamiento de los sensores del
sistema complementario de sujeción o
a los airbags laterales.
No coloque objetos bajo los
asientos delanteros. Si coloca
objetos bajo los asientos delanteros
podría afectar al funcionamiento de los
sensores del sistema complementario
de sujeción y al cableado.
No lleve nunca un niño o un bebésobre el regazo. El niño o el bebé
podría sufrir lesiones graves o
mortales en caso de colisión. Losbebés y los niños deben ir bien sujetos
en un asiento de seguridad infantiladecuado o con cinturones de
seguridad en el asiento trasero. C041400AUN Añadir equipamiento o modificar
el vehículo equipado con airbag
Si modifica la carrocería de su vehículo,
los paragolpes, el frontal, las aletas
laterales o la altura puede afectar alfuncionamiento del sistema de airgbags
de su vehículo.
ADVERTENCIA
Sentarse inadecuadamente o fuera del asiento puede hacer que los ocupantes se desplacen
demasiado cerca de un airbag en
el momento de su activación,golpeen la estructura interna o
sean arrojados fuera del
vehículo, con el consiguiente
riesgo de lesiones graves o
mortales.
Siéntese siempre erguido con el respaldo del asiento en posición
vertical, centrado en el asiento
con el cinturón abrochado, las
piernas extendidascómodamente y los pies en elsuelo.

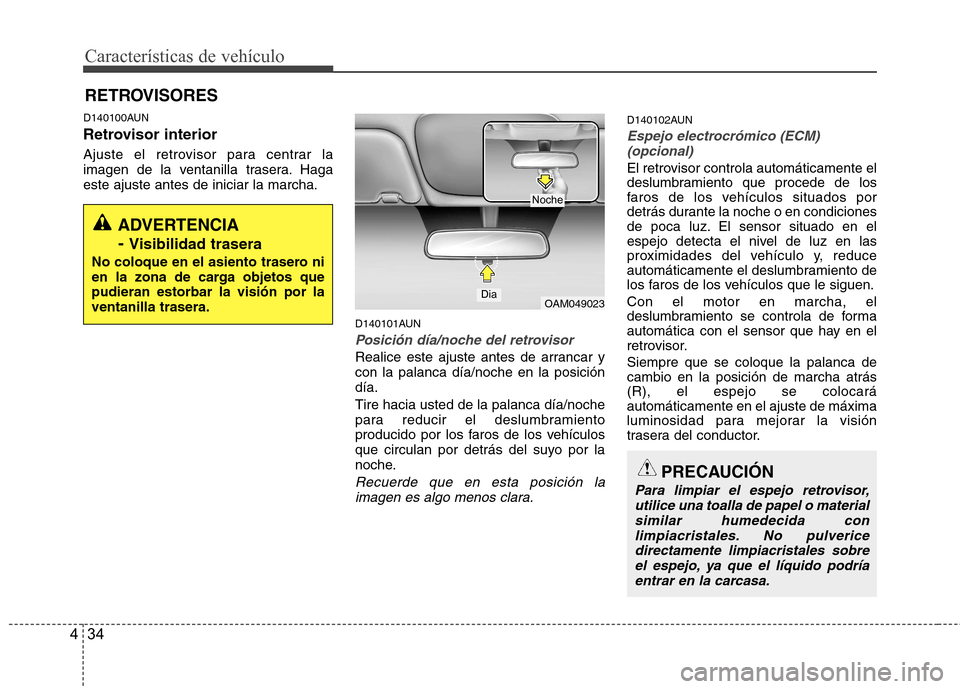

Características de vehículo
34
4
RETROVISORES
D140100AUN
Retrovisor interior
Ajuste el retrovisor para centrar la
imagen de la ventanilla trasera. Hagaeste ajuste antes de iniciar la marcha.
D140101AUN
Posición día/noche del retrovisor
Realice este ajuste antes de arrancar y con la palanca día/noche en la posicióndía. Tire hacia usted de la palanca día/noche
para reducir el deslumbramiento
producido por los faros de los vehículos
que circulan por detrás del suyo por la
noche.
Recuerde que en esta posición laimagen es algo menos clara.
D140102AUN
Espejo electrocrómico (ECM) (opcional)
El retrovisor controla automáticamente el
deslumbramiento que procede de los
faros de los vehículos situados por
detrás durante la noche o en condiciones
de poca luz. El sensor situado en el
espejo detecta el nivel de luz en las
proximidades del vehículo y, reduce
automáticamente el deslumbramiento de
los faros de los vehículos que le siguen. Con el motor en marcha, el
deslumbramiento se controla de forma
automática con el sensor que hay en el
retrovisor. Siempre que se coloque la palanca de cambio en la posición de marcha atrás(R), el espejo se colocaráautomáticamente en el ajuste de máxima
luminosidad para mejorar la visión
trasera del conductor.
ADVERTENCIA
- Visibilidad trasera
No coloque en el asiento trasero ni
en la zona de carga objetos quepudieran estorbar la visión por laventanilla trasera.
OAM049023Dia
Noche
PRECAUCIÓN
Para limpiar el espejo retrovisor, utilice una toalla de papel o material
similar humedecida con limpiacristales. No pulverice directamente limpiacristales sobreel espejo, ya que el líquido podría
entrar en la carcasa.

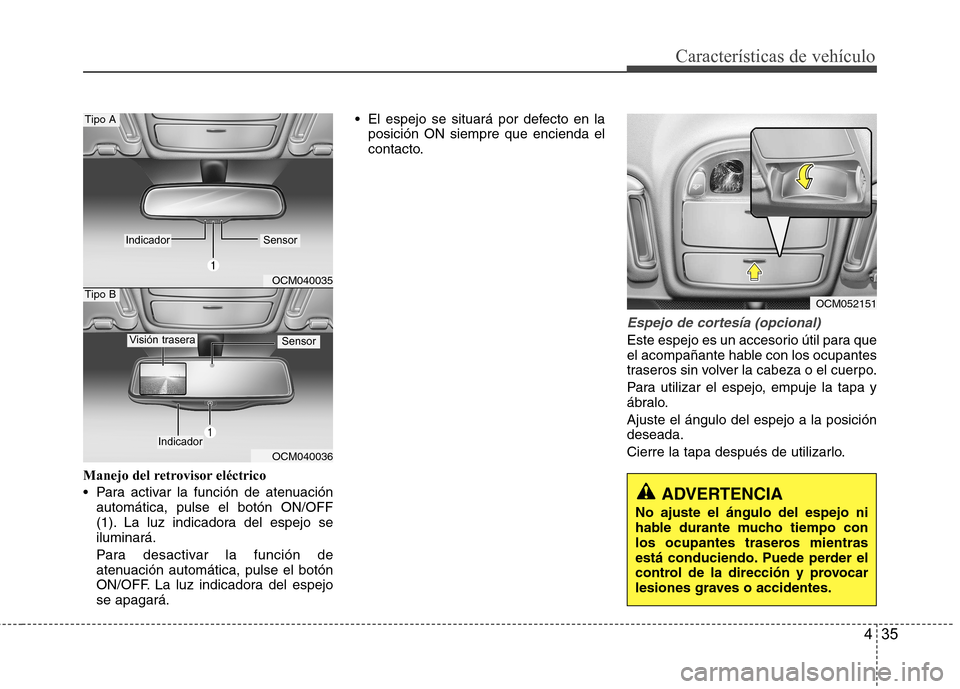

435
Características de vehículo
Manejo del retrovisor eléctrico
Para activar la función de atenuaciónautomática, pulse el botón ON/OFF
(1). La luz indicadora del espejo seiluminará.
Para desactivar la función de
atenuación automática, pulse el botón
ON/OFF. La luz indicadora del espejose apagará. El espejo se situará por defecto en la
posición ON siempre que encienda el
contacto.
Espejo de cortesía (opcional)
Este espejo es un accesorio útil para que
el acompañante hable con los ocupantes
traseros sin volver la cabeza o el cuerpo.
Para utilizar el espejo, empuje la tapa y
ábralo. Ajuste el ángulo del espejo a la posición deseada.
Cierre la tapa después de utilizarlo.
OCM040035
OCM040036
Tipo A
Tipo B
IndicadorSensor
Indicador
SensorVisión trasera
ADVERTENCIA
No ajuste el ángulo del espejo ni
hable durante mucho tiempo con
los ocupantes traseros mientras
está conduciendo. Puede perder el
control de la dirección y provocar
lesiones graves o accidentes.
OCM052151

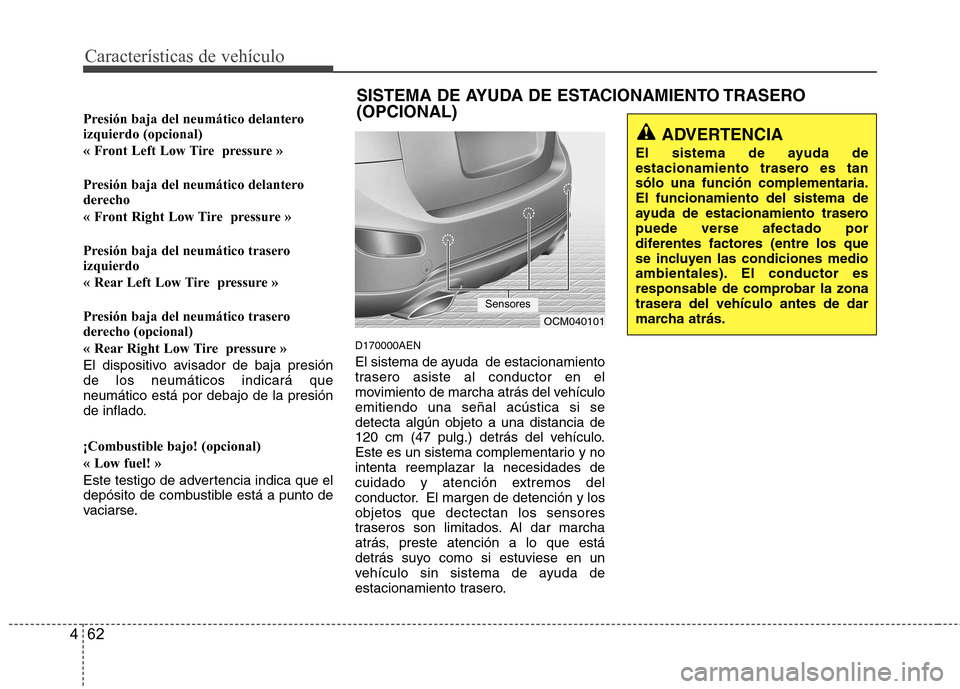

Características de vehículo
62
4
Presión baja del neumático delantero izquierdo (opcional)
« Front Left Low Tire pressure »
Presión baja del neumático delantero
derecho
« Front Right Low Tire pressure »
Presión baja del neumático trasero izquierdo
« Rear Left Low Tire pressure »
Presión baja del neumático trasero
derecho (opcional)
« Rear Right Low Tire pressure »
El dispositivo avisador de baja presión de los neumáticos indicará queneumático está por debajo de la presión
de inflado. ¡Combustible bajo! (opcional) « Low fuel! »
Este testigo de advertencia indica que el
depósito de combustible está a punto de
vaciarse. D170000AEN
El sistema de ayuda de estacionamiento
trasero asiste al conductor en el
movimiento de marcha atrás del vehículoemitiendo una señal acústica si sedetecta algún objeto a una distancia de
120 cm (47 pulg.) detrás del vehículo.
Este es un sistema complementario y nointenta reemplazar la necesidades de
cuidado y atención extremos del
conductor. El margen de detención y losobjetos que dectectan los sensores
traseros son limitados. Al dar marcha
atrás, preste atención a lo que está
detrás suyo como si estuviese en un
vehículo sin sistema de ayuda de
estacionamiento trasero.
ADVERTENCIA
El sistema de ayuda de
estacionamiento trasero es tansólo una función complementaria.El funcionamiento del sistema de
ayuda de estacionamiento trasero
puede verse afectado por
diferentes factores (entre los que
se incluyen las condiciones medio
ambientales). El conductor es
responsable de comprobar la zonatrasera del vehículo antes de dar
marcha atrás.
OCM040101
Sensores
SISTEMA DE AYUDA DE ESTACIONAMIENTO TRASERO (OPCIONAL)
