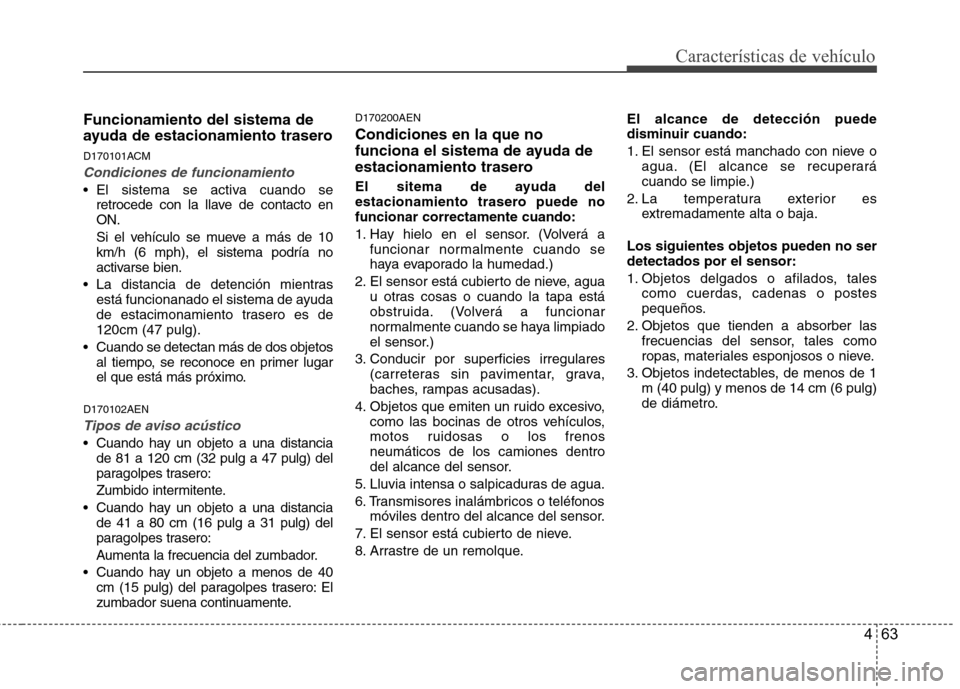

Características de vehículo
Funcionamiento del sistema de
ayuda de estacionamiento trasero
D170101ACM
Condiciones de funcionamiento
El sistema se activa cuando seretrocede con la llave de contacto en ON.
Si el vehículo se mueve a más de 10 km/h (6 mph), el sistema podría no
activarse bien.
La distancia de detención mientras está funcionanado el sistema de ayuda
de estacimonamiento trasero es de120cm (47 pulg).
Cuando se detectan más de dos objetos al tiempo, se reconoce en primer lugar
el que está más próximo.
D170102AEN
Tipos de aviso acústico
Cuando hay un objeto a una distancia de 81 a 120 cm (32 pulg a 47 pulg) del
paragolpes trasero:
Zumbido intermitente.
Cuando hay un objeto a una distancia de 41 a 80 cm (16 pulg a 31 pulg) del
paragolpes trasero:
Aumenta la frecuencia del zumbador.
Cuando hay un objeto a menos de 40 cm (15 pulg) del paragolpes trasero: El
zumbador suena continuamente. D170200AEN Condiciones en la que no
funciona el sistema de ayuda de
estacionamiento trasero
El sitema de ayuda del
estacionamiento trasero puede nofuncionar correctamente cuando:
1. Hay hielo en el sensor. (Volverá a
funcionar normalmente cuando se
haya evaporado la humedad.)
2. El sensor está cubierto de nieve, agua u otras cosas o cuando la tapa está
obstruida. (Volverá a funcionar
normalmente cuando se haya limpiado
el sensor.)
3. Conducir por superficies irregulares (carreteras sin pavimentar, grava,
baches, rampas acusadas).
4. Objetos que emiten un ruido excesivo, como las bocinas de otros vehículos,
motos ruidosas o los frenosneumáticos de los camiones dentro
del alcance del sensor.
5. Lluvia intensa o salpicaduras de agua.
6. Transmisores inalámbricos o teléfonos móviles dentro del alcance del sensor.
7. El sensor está cubierto de nieve.
8. Arrastre de un remolque. El alcance de detección puede
disminuir cuando:
1. El sensor está manchado con nieve o
agua. (El alcance se recuperará
cuando se limpie.)
2. La temperatura exterior es extremadamente alta o baja.
Los siguientes objetos pueden no serdetectados por el sensor:
1. Objetos delgados o afilados, tales como cuerdas, cadenas o postes
pequeños.
2. Objetos que tienden a absorber las frecuencias del sensor, tales como
ropas, materiales esponjosos o nieve.
3. Objetos indetectables, de menos de 1 m (40 pulg) y menos de 14 cm (6 pulg)
de diámetro.

Características de vehículo
64
4

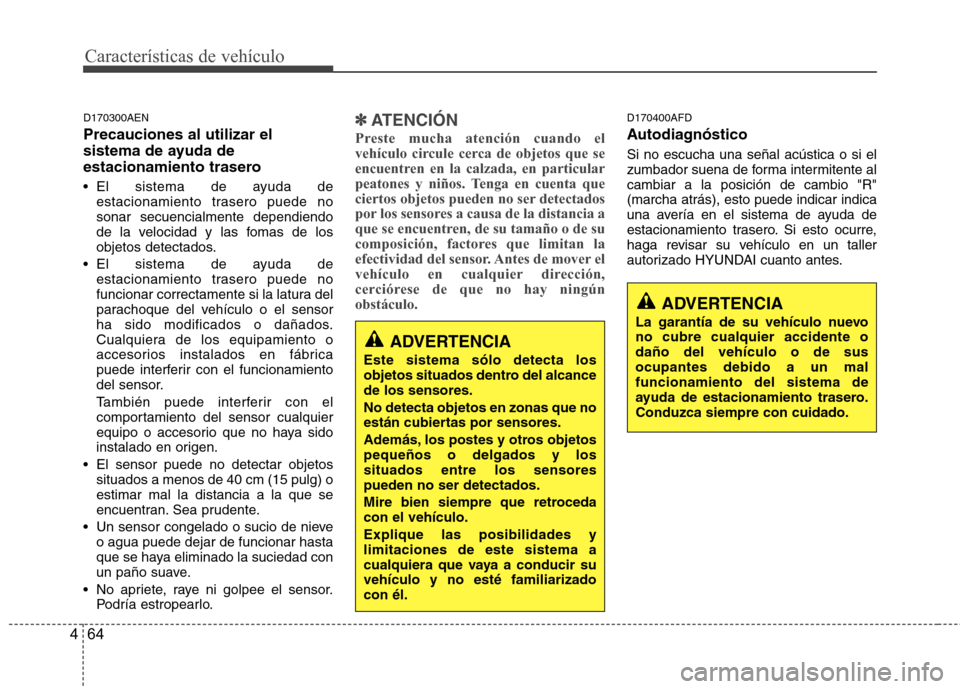

D170300AEN Precauciones al utilizar el
sistema de ayuda de
estacionamiento trasero
El sistema de ayuda de
estacionamiento trasero puede no sonar secuencialmente dependiendo
de la velocidad y las fomas de los
objetos detectados.
El sistema de ayuda de estacionamiento trasero puede no
funcionar correctamente si la latura del
parachoque del vehículo o el sensor
ha sido modificados o dañados.
Cualquiera de los equipamiento o
accesorios instalados en fábrica
puede interferir con el funcionamiento
del sensor.
También puede interferir con el
comportamiento del sensor cualquier
equipo o accesorio que no haya sido
instalado en origen.
El sensor puede no detectar objetos situados a menos de 40 cm (15 pulg) oestimar mal la distancia a la que se
encuentran. Sea prudente.
Un sensor congelado o sucio de nieve o agua puede dejar de funcionar hasta
que se haya eliminado la suciedad con
un paño suave.
No apriete, raye ni golpee el sensor. Podría estropearlo.✽✽ ATENCIÓN
Preste mucha atención cuando el
vehículo circule cerca de objetos que se
encuentren en la calzada, en particular
peatones y niños. Tenga en cuenta que
ciertos objetos pueden no ser detectados
por los sensores a causa de la distancia a
que se encuentren, de su tamaño o de su
composición, factores que limitan la
efectividad del sensor. Antes de mover el
vehículo en cualquier dirección,
cerciórese de que no hay ningúnobstáculo.D170400AFD
Autodiagnóstico Si no escucha una señal acústica o si el
zumbador suena de forma intermitente alcambiar a la posición de cambio "R"(marcha atrás), esto puede indicar indica
una avería en el sistema de ayuda de
estacionamiento trasero. Si esto ocurre,
haga revisar su vehículo en un taller
autorizado HYUNDAI cuanto antes.
ADVERTENCIA
Este sistema sólo detecta los
objetos situados dentro del alcancede los sensores. No detecta objetos en zonas que no
están cubiertas por sensores.
Además, los postes y otros objetos pequeños o delgados y lossituados entre los sensorespueden no ser detectados.
Mire bien siempre que retroceda con el vehículo. Explique las posibilidades y limitaciones de este sistema a
cualquiera que vaya a conducir suvehículo y no esté familiarizadocon él.
ADVERTENCIA
La garantía de su vehículo nuevo no cubre cualquier accidente odaño del vehículo o de susocupantes debido a un malfuncionamiento del sistema de
ayuda de estacionamiento trasero.Conduzca siempre con cuidado.

Características de vehículo
68
4

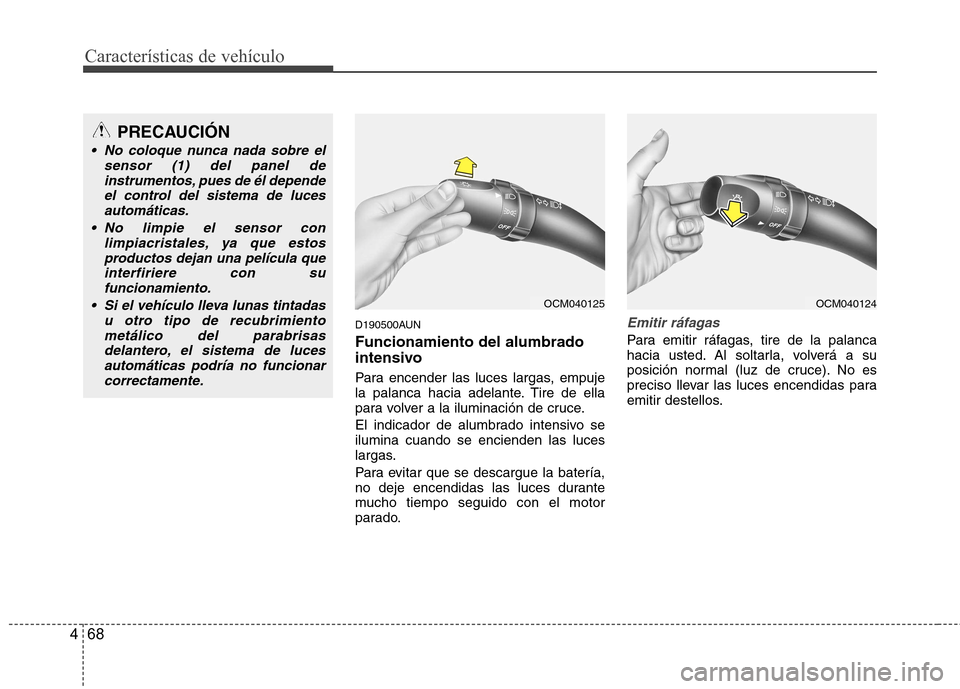

D190500AUN Funcionamiento del alumbrado
intensivo
Para encender las luces largas, empuje
la palanca hacia adelante. Tire de ella
para volver a la iluminación de cruce.
El indicador de alumbrado intensivo se ilumina cuando se encienden las luces
largas.
Para evitar que se descargue la batería,
no deje encendidas las luces durante
mucho tiempo seguido con el motor
parado.Emitir ráfagas
Para emitir ráfagas, tire de la palanca
hacia usted. Al soltarla, volverá a su
posición normal (luz de cruce). No es
preciso llevar las luces encendidas para
emitir destellos.
PRECAUCIÓN
No coloque nunca nada sobre el
sensor (1) del panel de
instrumentos, pues de él dependeel control del sistema de lucesautomáticas.
No limpie el sensor con limpiacristales, ya que estosproductos dejan una película queinterfiriere con su funcionamiento.
Si el vehículo lleva lunas tintadas u otro tipo de recubrimientometálico del parabrisasdelantero, el sistema de lucesautomáticas podría no funcionar
correctamente.
OCM040125OCM040124

Características de vehículo
74
4

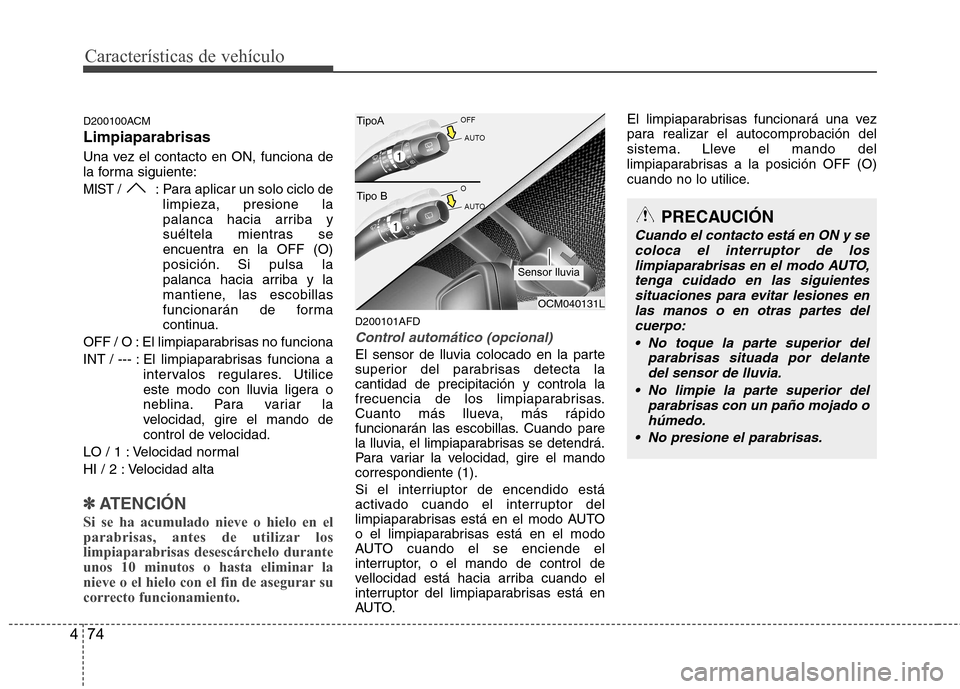

D200100ACM Limpiaparabrisas
Una vez el contacto en ON, funciona de
la forma siguiente:
MIST / : Para aplicar un solo ciclo de
limpieza, presione la
palanca hacia arriba y
suéltela mientras se
encuentra en la OFF (O)
posición. Si pulsa la
palanca hacia arriba y la
mantiene, las escobillas
funcionarán de forma
continua.
OFF / O : El limpiaparabrisas no funciona
INT / --- : El limpiaparabrisas funciona a intervalos regulares. Utilice
este modo con lluvia ligera o
neblina. Para variar la
velocidad, gire el mando de
control de velocidad.
LO / 1 : Velocidad normal
HI / 2 : Velocidad alta
✽✽ ATENCIÓN
Si se ha acumulado nieve o hielo en el
parabrisas, antes de utilizar los
limpiaparabrisas desescárchelo durante
unos 10 minutos o hasta eliminar la
nieve o el hielo con el fin de asegurar su
correcto funcionamiento.
D200101AFD
Control automático (opcional)
El sensor de lluvia colocado en la parte
superior del parabrisas detecta lacantidad de precipitación y controla la
frecuencia de los limpiaparabrisas.
Cuanto más llueva, más rápido
funcionarán las escobillas. Cuando pare
la lluvia, el limpiaparabrisas se detendrá.
Para variar la velocidad, gire el mandocorrespondiente (1).
Si el interriuptor de encendido está
activado cuando el interruptor del
limpiaparabrisas está en el modo AUTO
o el limpiaparabrisas está en el modo
AUTO cuando el se enciende el
interruptor, o el mando de control de
vellocidad está hacia arriba cuando el
interruptor del limpiaparabrisas está en
AUTO. El limpiaparabrisas funcionará una vez
para realizar el autocomprobación del
sistema. Lleve el mando del
limpiaparabrisas a la posición OFF (O)
cuando no lo utilice.
OCM040131L
Sensor lluvia
TipoA
Tipo B
PRECAUCIÓN
Cuando el contacto está en ON y se
coloca el interruptor de los limpiaparabrisas en el modo AUTO,tenga cuidado en las siguientes situaciones para evitar lesiones en
las manos o en otras partes del cuerpo:
No toque la parte superior del parabrisas situada por delante
del sensor de lluvia.
No limpie la parte superior del parabrisas con un paño mojado ohúmedo.
No presione el parabrisas.

475
Características de vehículo
D200200AFD
Lavaparabrisas
En la posición OFF (O), tire suavemente
hacia usted de la palanca para rociar
líquido de limpieza sobre el parabrisas y
hacer funcionar las escobillas durante 1-
3 ciclos.Utilice esta función cuando el parabrisas
esté sucio. El rociado y el funcionamiento del
limpiaparabrisas continuarán hasta quesuelte la palanca.
Si no funciona el lavaparabrisas,
compruebe el nivel de líquido. Si el nivel
del líquido no es suficiente, añada un
líquido adecuado no abrasivo al depósito
del sistema lavacristales. La boca de llenado del depósito se
encuentra en la parte delantera del
compartimiento del motor, en el lado del
acompañante.
PRECAUCIÓN
Cuando lave el vehículo, coloque el
interruptor de los limpiaparabrisas
en la posición OFF (O) para evitarsu funcionamiento. Si el interruptorestá en el modo AUTO, podrían ponerse en marcha las escobillas,
que resultarían dañadas.
No retire la tapa del sensor situadoen la parte superior del lado delacompañante del parabrisas.
Podría dañar los componentes delsistema, y no quedaría cubierto porla garantía del vehículo.
Cuando arranque el vehículo eninvierno, coloque el interruptor de
los limpiaparabrisas en la posiciónOFF (O). De otra forma podríanponerse en marcha y el hielo podría dañar las escobillas. Retire siempre
la nieve y el hielo y deshieleadecuadamente el parabrisas antesde poner en marcha las escobillas.
PRECAUCIÓN
Para no dañar la bomba dellavacristales, no haga funcionareste dispositivo con el depósito de
líquido vacío.
ADVERTENCIA
No utilice el lavacristales cuando esté helando sin calentar
previamente el parabrisas con los
dispositivos de deshielo, ya que el
líquido podría congelarse encontacto con el parabrisas ydificultar la visión.
OCM040133
OCM040133L
Tipo B
Tipo A

491
Características de vehículo

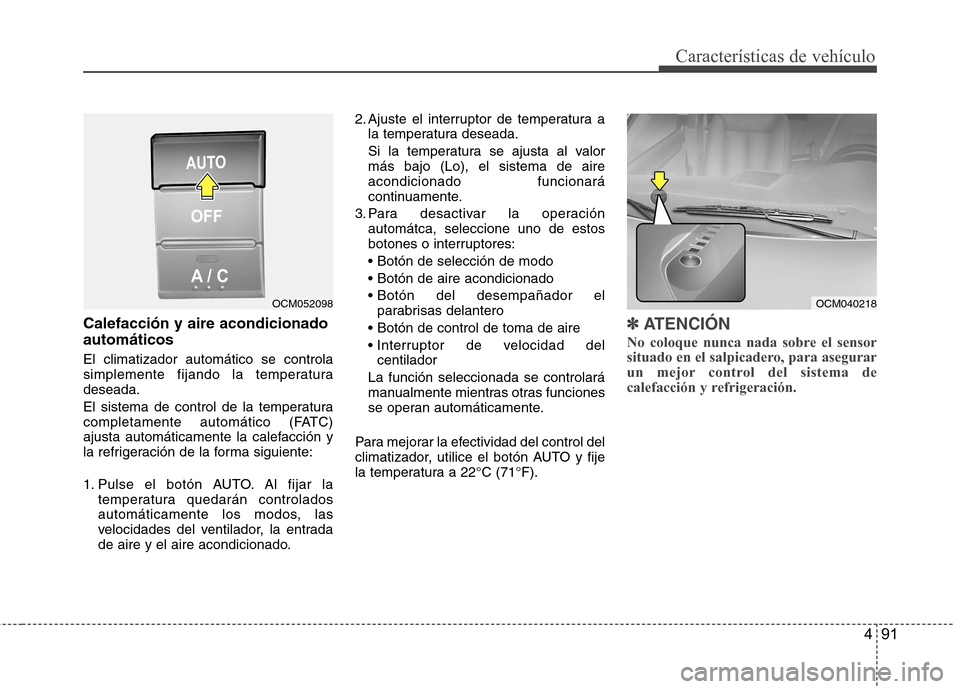

Calefacción y aire acondicionado automáticos El climatizador automático se controla
simplemente fijando la temperaturadeseada.
El sistema de control de la temperatura
completamente automático (FATC)
ajusta automáticamente la calefacción y
la refrigeración de la forma siguiente:
1. Pulse el botón AUTO. Al fijar latemperatura quedarán controlados
automáticamente los modos, las
velocidades del ventilador, la entrada
de aire y el aire acondicionado. 2. Ajuste el interruptor de temperatura a
la temperatura deseada.
Si la temperatura se ajusta al valor más bajo (Lo), el sistema de aireacondicionado funcionará
continuamente.
3. Para desactivar la operación automátca, seleccione uno de estos
botones o interruptores:
parabrisas delantero

centilador
La función seleccionada se controlará
manualmente mientras otras funciones
se operan automáticamente.
Para mejorar la efectividad del control del
climatizador, utilice el botón AUTO y fije
la temperatura a 22°C (71°F).✽✽ ATENCIÓN
No coloque nunca nada sobre el sensor
situado en el salpicadero, para asegurar
un mejor control del sistema de
calefacción y refrigeración.
OCM052098OCM040218

Qué hacer en caso de emergencia
10
6

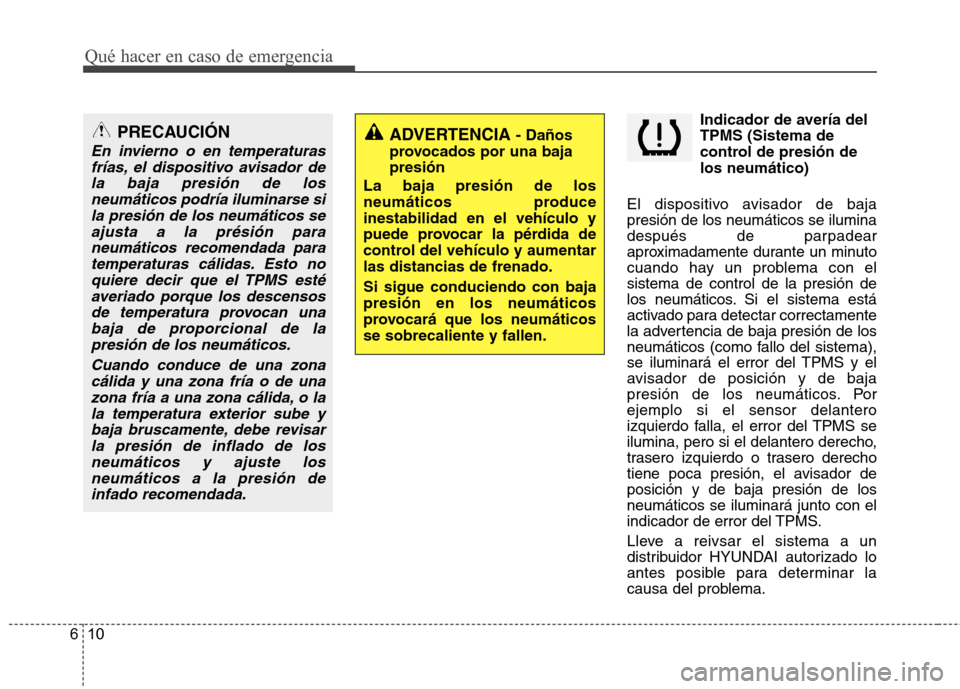

Indicador de avería del TPMS (Sistema de
control de presión delos neumático)
El dispositivo avisador de baja presión de los neumáticos se ilumina
después de parpadear
aproximadamente durante un minuto
cuando hay un problema con elsistema de control de la presión de
los neumáticos. Si el sistema está
activado para detectar correctamente
la advertencia de baja presión de los
neumáticos (como fallo del sistema),
se iluminará el error del TPMS y el
avisador de posición y de baja
presión de los neumáticos. Porejemplo si el sensor delantero
izquierdo falla, el error del TPMS se
ilumina, pero si el delantero derecho,
trasero izquierdo o trasero derecho
tiene poca presión, el avisador deposición y de baja presión de losneumáticos se iluminará junto con el
indicador de error del TPMS.
Lleve a reivsar el sistema a un
distribuidor HYUNDAI autorizado lo
antes posible para determinar la
causa del problema.
ADVERTENCIA - Daños
provocados por una baja presión
La baja presión de los
neumáticos produceinestabilidad en el vehículo y
puede provocar la pérdida de
control del vehículo y aumentarlas distancias de frenado. Si sigue conduciendo con baja presión en los neumáticos
provocará que los neumáticosse sobrecaliente y fallen.PRECAUCIÓN
En invierno o en temperaturas frías, el dispositivo avisador dela baja presión de los neumáticos podría iluminarse sila presión de los neumáticos seajusta a la présión para neumáticos recomendada paratemperaturas cálidas. Esto noquiere decir que el TPMS esté averiado porque los descensosde temperatura provocan unabaja de proporcional de lapresión de los neumáticos.
Cuando conduce de una zonacálida y una zona fría o de unazona fría a una zona cálida, o lala temperatura exterior sube ybaja bruscamente, debe revisar la presión de inflado de losneumáticos y ajuste losneumáticos a la presión de infado recomendada.

611
Qué hacer en caso de emergencia
Cambio de rueda con el sistema TPMS
Si tiene una rueda pinchada, el
dispositivo avisador de la posición yde posición baja de los neumáticos
se encenderá. Lleve a reparar el
neumático pinchado a un distribuidor
HYUNDAI autorizado lo antes
posible o cambie el neumático de
repuesto por la rueda de recambio.
Cada rueda está equipada con un sensor de presión del neumático en
el interior del neumático detrás de la
válvula. Debe utilizar ruedas
especificas para el TPMS. Se
recomienda que compre sus ruedas
en un distribuidor HYUNDAI
autorizado.Incluso si cambia el neumático con
baja presión por la rueda de
repuesto, los dispositivos avisadoresde posición y de presión baja de los
neumáticos permaneceránencendidos hasta que se repate elneumático de baja presión y se
coloque el vehículo.
Una vez que haya cambiado el neumático de baja presión por el
neumático de repuesto, el indicador
de mal funcionamiento del TPMS
puede iluminarse tras unos minutosporque no se ha iniciado el sensorTPMS montado en el neumático de
repuesto.
Una vez que se vuelve a inflar el neumático de baja presión a lapresión recomendada y se ha
instalado en el vehículo o el sensorTPMS montado en el neumático de
repuesto se inicia por un distribuidor
HYUNDAI autorizado, el indicador
de avería dle TPMS y de presión deneumático baja y el indicador de
posición se apagarán tras unos
minutos de conducción.PRECAUCIÓN
El indicador de avería del
TPMS se podría iluminar si elvehículo se mueve cerca decables de suministro deenergía eléctrica o transmisores de radio comolos de las comisarías, oficinaspúblicas y gubernamentales, emisoras de radio,instalaciones militares otorres de transmisión, etc. Esto puede interferir con elnormal funcionamiento delsistema de control de presiónde los neumáicos.
El indicador de fallo del TPMS podría encenderse si en elvehículo se utilizan cadenaspara la nieve u otrosdispositivos electrónicosaparte, como ordenadorportátil, cargador de móvil,sistema de arranque remoto osistema de navegación GPS,etc. Estos aparatos puedeninterferir con elfuncionamiento normal delsistema de control de presiónde los neumáticos (TPMS).
PRECAUCIÓN
NUNCA utilice un producto
reparador de pinchazos parareparar y/o inflar la baja presiónde los neumáticos. El sellante del neumático puede dañar elsensor de presión del neumático.Si lo utiliza, debe cambiar el sensor de presión del neumático.
