2011 Hyundai Santa Fe ESP

Onderhoud
52
7

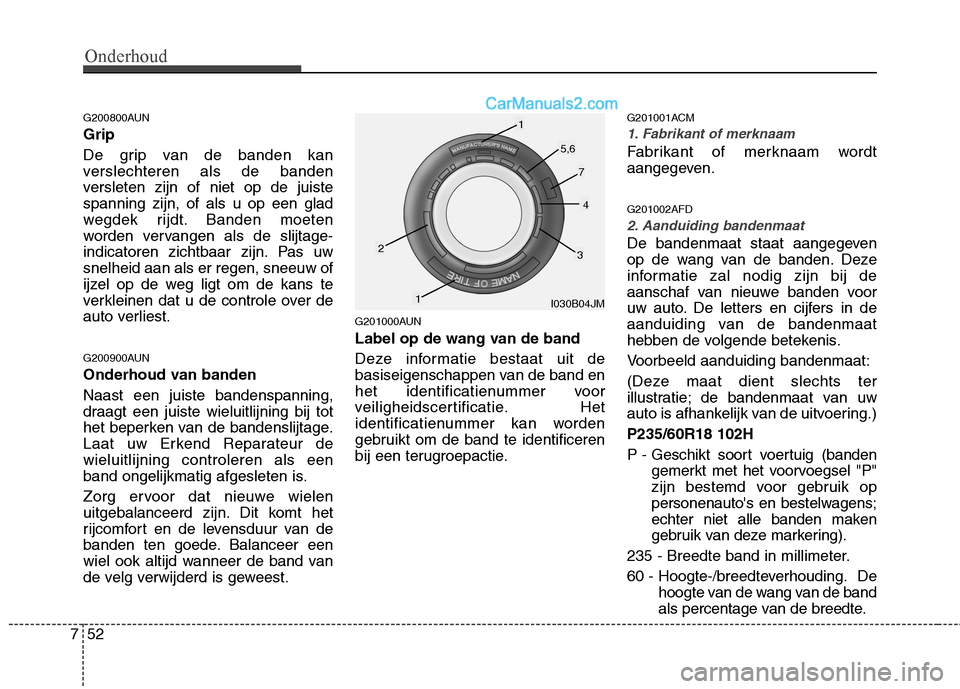

G200800AUN Grip
De grip van de banden kan
verslechteren als de banden
versleten zijn of niet op de juistespanning zijn, of als u op een glad
wegdek rijdt. Banden moeten
worden vervangen als de slijtage-
indicatoren zichtbaar zijn. Pas uwsnelheid aan als er regen, sneeuw of
ijzel op de weg ligt om de kans te
verkleinen dat u de controle over de
auto verliest.
G200900AUN
Onderhoud van banden Naast een juiste bandenspanning,
draagt een juiste wieluitlijning bij tot
het beperken van de bandenslijtage.
Laat uw Erkend Reparateur dewieluitlijning controleren als een
band ongelijkmatig afgesleten is.
Zorg ervoor dat nieuwe wielen
uitgebalanceerd zijn. Dit komt het
rijcomfort en de levensduur van de
banden ten goede. Balanceer een
wiel ook altijd wanneer de band van
de velg verwijderd is geweest. G201000AUN
Label op de wang van de band
Deze informatie bestaat uit de
basiseigenschappen van de band en
het identificatienummer voor
veiligheidscertificatie. Het
identificatienummer kan worden
gebruikt om de band te identificeren
bij een terugroepactie.G201001ACM
1. Fabrikant of merknaam
Fabrikant of merknaam wordt
aangegeven. G201002AFD
2. Aanduiding bandenmaat
De bandenmaat staat aangegeven
op de wang van de banden. Deze
informatie zal nodig zijn bij de
aanschaf van nieuwe banden voor
uw auto. De letters en cijfers in de
aanduiding van de bandenmaat
hebben de volgende betekenis.
Voorbeeld aanduiding bandenmaat:
(Deze maat dient slechts ter
illustratie; de bandenmaat van uw
auto is afhankelijk van de uitvoering.) P235/60R18 102H
P - Geschikt soort voertuig (banden
gemerkt met het voorvoegsel "P"
zijn bestemd voor gebruik op
personenauto's en bestelwagens;
echter niet alle banden maken
gebruik van deze markering).
235 - Breedte band in millimeter.
60 - Hoogte-/breedteverhouding. De hoogte van de wang van de band
als percentage van de breedte.
I030B04JM
1
1
23
4
5,6
7

761
Onderhoud
Zekeringkast zijpaneel bestuurderszijdeOmschrijving Stroomsterkte
zekering Beveiligd onderdeel
START 10A Relais alarmsysteem
P/WDW LH 25A Hoofdschakelaar ruitbediening, schakelaar ruitbediening achter (links)
P/WDW RH 25A Hoofdschakelaar ruitbediening, schakelaar ruitbediening rechts voor, schakelaar ruitbediening rechts achter
S/ROOF 20A S/ROOF Motor van het schuif-/kanteldak
P/SEAT 30A Schakelaar handmatige verstelling bestuurders-/passagiersstoel, schakelaar lendensteun bestuurdersstoel
SAFETY PWR 25A Module elektrisch bedienbare ruit met klembeveiliging MIRR HTD 10A Schakelaar achterruitverwarming, elektrisch verstelbare buitenspiegel links/rechts
A/BAG #1 15A Airbagmodule
ROOM LP 10A Instrumentenpaneel (IND.), portierverlichting links/rechts, leeslampje, interieurverlichting, bagageruimteverlichting,
schakelaar make-upspiegelverlichting links/rechts, interieurverlichting achter links/rechts
A/CON 10A Module klimaatregeling voor, ionisator, Incar-sensor, regensensor, elektrochromatische spiegel, motor van het
schuif-/kanteldak, schakelaar airconditioning achter, ICM-relaiskast (aircorelais achter, koplampsproeierrelais)
aanjagerrelais, GM02 (massa)
H/LP WASHER 25A ICM-relaiskast (koplampsproeierrelais) P/AMP 30A Audioversterker
P/OUTLET CTR 25A Centrale 12V-aansluiting P/OUTLET 25A 12V-aansluiting en aansteker voor, 12V-aansluiting achter
C/LIGHTER 15A 12V-aansluiting voor en aansteker
DR/LOCK 20A Relais vergrendelen/ontgrendelen portier, ICM-relaiskast (deadlock-relais), BCM Servo centrale vergrendeling
links/rechts voor, servo centrale vergrendeling links/rechts achter, Servo achterklepvergrendeling, GM01 (massa)
A/BAG IND 10A Instrumentenpaneel (IND.), afsluitschakelaar PAB, digitale klok
ESC SW 10A ESP-schakelaar, stuurhoekschakelaar, ICM-relaiskast (P/N-relais) Module stoelverwarming bestuurders-
/passagiersstoel, Multifunctionele schakelaar (Remocon)
T/SIG 10A Schakelaar alarmknipperlichten
RR FOG 15A ICM-relaiskast (relais mistachterlicht)

763
Onderhoud
OmschrijvingStroomsterkte
zekering Beveiligd onderdeel
ALT 175A Draadzekering - BLR, B+ 2, P/WDW, ABS 1, ABS 2 Zekering - DEICER, RR HTD, A/CON, FR FOG, H/LP LO LH H/LP LO RH
IGN 1 40A Contactslot (ACC, IG 1), Relaiskast PDM (relais IGN 1)
ABS 1 40A Multifunctionele servicestekker, ABS-module ESP-module
CON FAN 2 50A Relais condensorventilator (High)
ABS 2 20A ABS-module, ESP-moduleBLR 40A Zekering - BLR
P/WDW 40A Relais elektrisch bedienbare ruiten, zekering - klembeveiliging
B+2 50A Zekering - B/ALARM HORN, P/SEAT, TPMS, RR A/CON S/WARMER, S/ROOF, RR FOG, PDM #2,
P/AMP H/LP WASHER
IGN 2 40A Contactslot (START, IG 2), startrelais Relaiskast PDM (relais IGN 1)
B+ 1 50A FUSE - DR/LOCK, HAZARD, ATM, PDM #1, FUEL LID STOP,
POWER CONNECTOR (BCM #3, CLOCK ROOM LP, AUDIO #1)
CON FAN 1 40A Relais condensorventilator (LOW) ECU MAIN 40A Motorrelais
1 DEICER 15A Relais ruitenwisserontdooier voor
2 RR HTD 30A Relais achterruitverwarming
3- - -
4 H/LP LO RH 15A Relais dimlicht rechts
5 HORN 15A Claxonrelais
6 H/LP LO LH 15A Relais dimlicht links
7 H/LP HI IND 10A Instrumentenpaneel (grootlicht IND.)
8 ALT DSL 10A -
9 A/CON 10A Aircorelais
10 ATM 15A Motor-ECU 4WD (G4KE/G6DC/D4HB handgeschakeld), relais achteruitrijlicht
Motorruimte

Onderhoud
64
7
Omschrijving Stroomsterkte
zekering Beveiligd onderdeel
11 - - -
12 TAIL RH 10A Achterlichtunit (In)/(Out) rechts, parkeerlicht rechts, Lamp dashboardkastje, ICM-relaiskast (DRL-relais)
13 FR FOG 10A Relais mistlampen voor
14 SENSOR 3 15A G4KE - inspuitventiel 1 - 4, magneetklep dampafvoer, G6DC - PCM, oliedrukregelklep 1/2 (uitlaat/inlaat)
Magneetklep dampafvoer, Klep 1/2 variabel inlaatspruitstuk, D4HB - Motor-ECU
15 TAIL LH 10A Kentekenplaatverlichting, achterlichtunit (In) links Achterlichtunit (Out) links, parkeerlicht links
16 FUEL PUMP 15A Brandstofpomprelais
17 FR WIPER 25A Regensensorrelais, relais ruitenwissers voor, motor ruitenwissers voor Multifunctionele schakelaar (ruitenwissers)
18 TCU 15A PCM (G4KE/G6DC), transmissie-ECU (D4HB), motor-ECU 4WD (D4HB, automaat) Accusensor
19 ABS 10A Multifunctionele servicestekker, ABS-module, motor-ECU 4WD ESP-module, remlichtschakelaar (G6DC),
giersensor, Draadzekeringkast (relais verwarming brandstoffilter)(D4HB), Sensor waarschuwingslampje
brandstoffilter (D4HB)
20 COOLING 10A Relais condensorventilator (G6DC), Voorgloeirelaisunit (D4HB)
21 B/UP LP 10A Relais achteruitrijlicht, schakelaar achteruitrijlicht (G4KE/D4HB)
22 H/LP 10A Relais dimlicht links/rechts, relais mistlampen voor, Relais grootlicht, sensor automatische
koplampverstelling, Servo koplampverstelling links/rechts
23 ECU 10A PCM (G4KE/G6DC), motor-ECU/transmissie-ECU (D4HB), dynamo (G6DC)
Luchtmassameter (D4HB), transmissiestandschakelaar
24 H/LP HI 20A Relais grootlicht
25 SENSOR 1 10A G4KE - remlichtschakelaar, module startblokkering, aircorelais, Brandstofpomprelais, Relais condensorventilator
(Low/High), Krukassensor, oliedrukregelklep 1/2, Nokkenassensor 1/2, lambdasensor (voor) Klep variabel
inlaatspruitstuk G6DC - PCM, aircorelais, brandstofpomprelais, inspuitventiel 1 - 6 D4HB - remlichtschakelaar,
module startblokkering, aircorelais Brandstofpomprelais, Relais condensorventilator (Low/High) Lambdasensor,
regelklep raildruk, Draadzekeringkast (relais 1 verwarmingselement)

Onderhoud
80
7

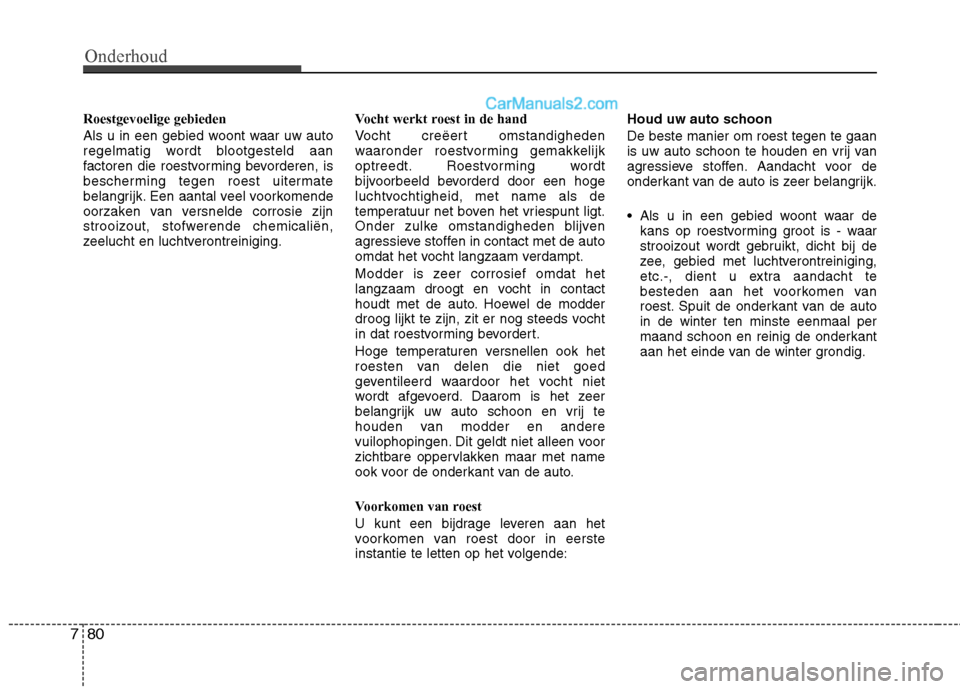

Roestgevoelige gebieden
Als u in een gebied woont waar uw auto
regelmatig wordt blootgesteld aan
factoren die roestvorming bevorderen, is
bescherming tegen roest uitermate
belangrijk. Een aantal veel voorkomende
oorzaken van versnelde corrosie zijn
strooizout, stofwerende chemicaliën,
zeelucht en luchtverontreiniging. Vocht werkt roest in de hand
Vocht creëert omstandigheden
waaronder roestvorming gemakkelijk
optreedt. Roestvorming wordt
bijvoorbeeld bevorderd door een hoge
luchtvochtigheid, met name als de
temperatuur net boven het vriespunt ligt.
Onder zulke omstandigheden blijven
agressieve stoffen in contact met de auto
omdat het vocht langzaam verdampt.
Modder is zeer corrosief omdat het
langzaam droogt en vocht in contact
houdt met de auto. Hoewel de modder
droog lijkt te zijn, zit er nog steeds vocht
in dat roestvorming bevordert.
Hoge temperaturen versnellen ook het
roesten van delen die niet goed
geventileerd waardoor het vocht niet
wordt afgevoerd. Daarom is het zeer
belangrijk uw auto schoon en vrij te
houden van modder en andere
vuilophopingen. Dit geldt niet alleen voor
zichtbare oppervlakken maar met name
ook voor de onderkant van de auto.
Voorkomen van roest
U kunt een bijdrage leveren aan het
voorkomen van roest door in eerste
instantie te letten op het volgende:Houd uw auto schoon De beste manier om roest tegen te gaan
is uw auto schoon te houden en vrij van
agressieve stoffen. Aandacht voor de
onderkant van de auto is zeer belangrijk.
Als u in een gebied woont waar de
kans op roestvorming groot is - waar
strooizout wordt gebruikt, dicht bij de
zee, gebied met luchtverontreiniging,
etc.-, dient u extra aandacht te
besteden aan het voorkomen van
roest. Spuit de onderkant van de autoin de winter ten minste eenmaal per
maand schoon en reinig de onderkant
aan het einde van de winter grondig.

783
Onderhoud

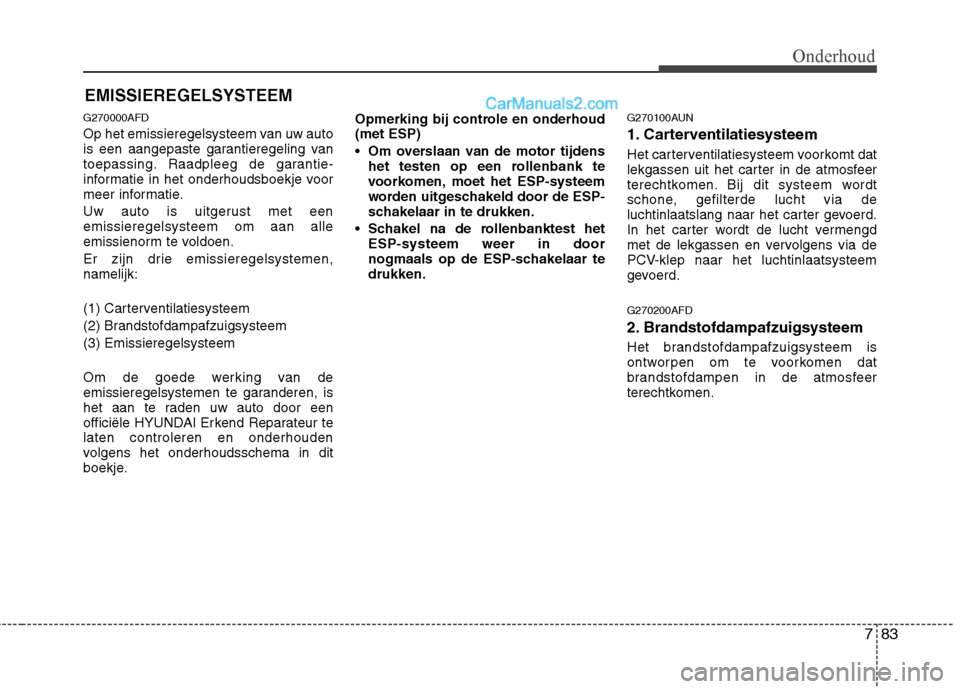

EMISSIEREGELSYSTEEM
G270000AFD
Op het emissieregelsysteem van uw auto
is een aangepaste garantieregeling van
toepassing. Raadpleeg de garantie-
informatie in het onderhoudsboekje voor
meer informatie.
Uw auto is uitgerust met een emissieregelsysteem om aan alle
emissienorm te voldoen.
Er zijn drie emissieregelsystemen, namelijk:
(1) Carterventilatiesysteem
(2) Brandstofdampafzuigsysteem(3) Emissieregelsysteem
Om de goede werking van de
emissieregelsystemen te garanderen, is
het aan te raden uw auto door een
officiële HYUNDAI Erkend Reparateur telaten controleren en onderhouden
volgens het onderhoudsschema in dit
boekje. Opmerking bij controle en onderhoud(met ESP)
Om overslaan van de motor tijdens
het testen op een rollenbank te
voorkomen, moet het ESP-systeem
worden uitgeschakeld door de ESP-
schakelaar in te drukken.
Schakel na de rollenbanktest het ESP-systeem weer in door
nogmaals op de ESP-schakelaar tedrukken. G270100AUN
1. Carterventilatiesysteem
Het carterventilatiesysteem voorkomt dat
lekgassen uit het carter in de atmosfeer
terechtkomen. Bij dit systeem wordt
schone, gefilterde lucht via de
luchtinlaatslang naar het carter gevoerd.
In het carter wordt de lucht vermengd
met de lekgassen en vervolgens via de
PCV-klep naar het luchtinlaatsysteem
gevoerd. G270200AFD
2. Brandstofdampafzuigsysteem
Het brandstofdampafzuigsysteem is
ontworpen om te voorkomen dat
brandstofdampen in de atmosfeer
terechtkomen.

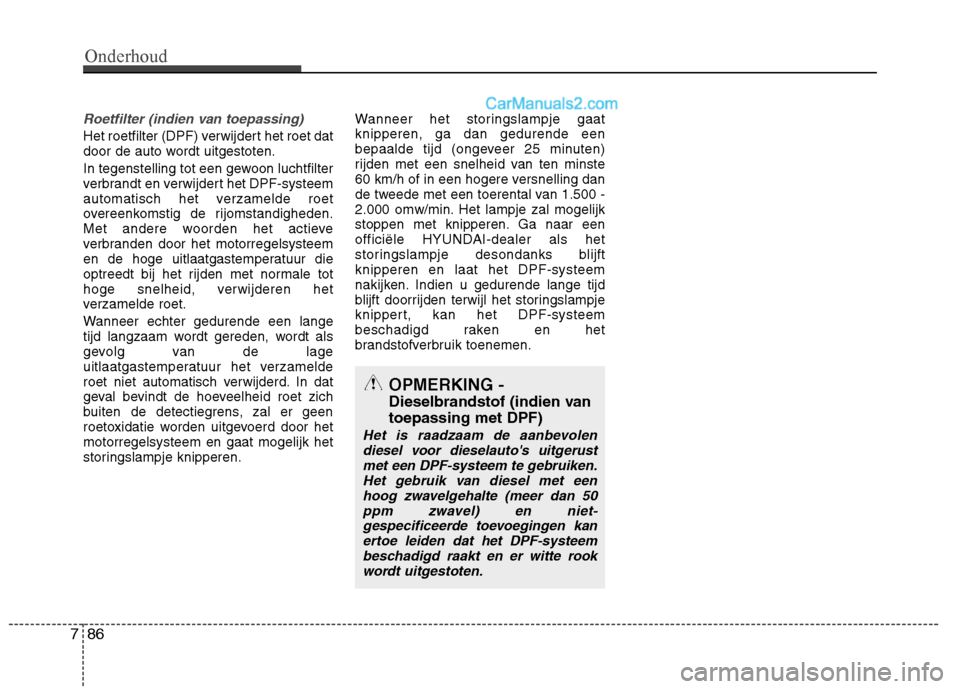

Roetfilter (indien van toepassing)
Het roetfilter (DPF) verwijdert het roet dat
door de auto wordt uitgestoten.
In tegenstelling tot een gewoon luchtfilter
verbrandt en verwijdert het DPF-systeem
automatisch het verzamelde roet
overeenkomstig de rijomstandigheden.
Met andere woorden het actieve
verbranden door het motorregelsysteem
en de hoge uitlaatgastemperatuur die
optreedt bij het rijden met normale tot
hoge snelheid, verwijderen het
verzamelde roet.
Wanneer echter gedurende een lange
tijd langzaam wordt gereden, wordt als
gevolg van de lage
uitlaatgastemperatuur het verzamelde
roet niet automatisch verwijderd. In dat
geval bevindt de hoeveelheid roet zich
buiten de detectiegrens, zal er geen
roetoxidatie worden uitgevoerd door hetmotorregelsysteem en gaat mogelijk het
storingslampje knipperen.Wanneer het storingslampje gaatknipperen, ga dan gedurende een
bepaalde tijd (ongeveer 25 minuten)
rijden met een snelheid van ten minste
60 km/h of in een hogere versnelling dan
de tweede met een toerental van 1.500 -
2.000 omw/min. Het lampje zal mogelijk
stoppen met knipperen. Ga naar een
officiële HYUNDAI-dealer als het
storingslampje desondanks blijftknipperen en laat het DPF-systeem
nakijken. Indien u gedurende lange tijd
blijft doorrijden terwijl het storingslampje
knippert, kan het DPF-systeem
beschadigd raken en het
brandstofverbruik toenemen.
786
Onderhoud
OPMERKING -
Dieselbrandstof (indien vantoepassing met DPF)
Het is raadzaam de aanbevolen
diesel voor dieselauto's uitgerust
met een DPF-systeem te gebruiken.Het gebruik van diesel met een hoog zwavelgehalte (meer dan 50ppm zwavel) en niet-
gespecificeerde toevoegingen kan ertoe leiden dat het DPF-systeembeschadigd raakt en er witte rookwordt uitgestoten.

85

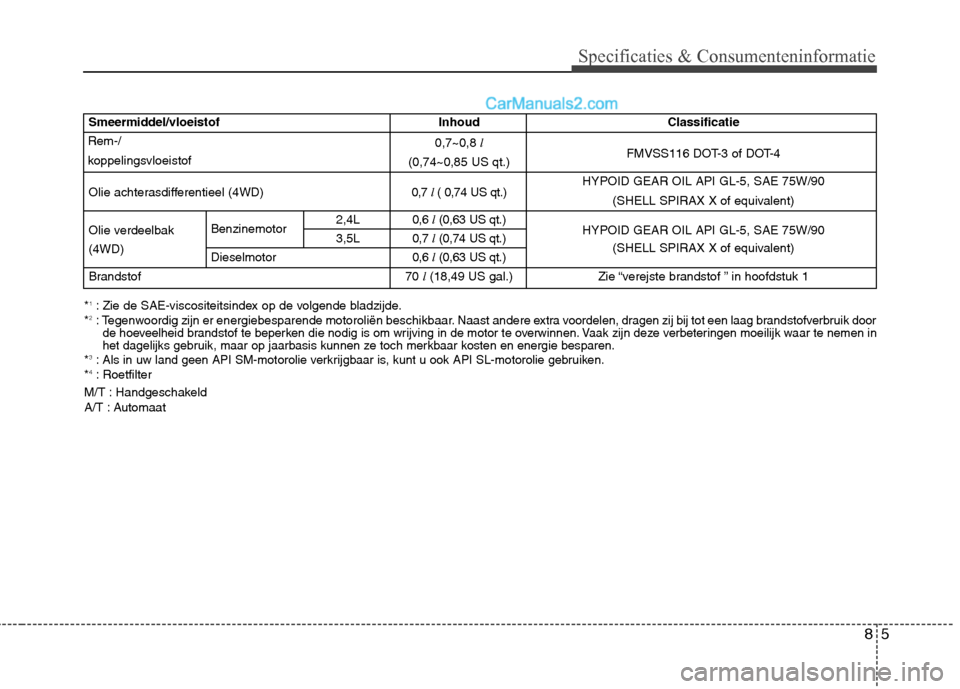

Specificaties & Consumenteninformatie
*1
: Zie de SAE-viscositeitsindex op de volgende bladzijde.
* 2
: Tegenwoordig zijn er energiebesparende motoroliën beschikbaar. Naast andere extra voordelen, dragen zij bij tot een laag brandstofverbruik door
de hoeveelheid brandstof te beperken die nodig is om wrijving in de motor te overwinnen. Vaak zijn deze verbeteringen moeilijk waar te nemen in
het dagelijks gebruik, maar op jaarbasis kunnen ze toch merkbaar kosten en energie besparen.
* 3
:Als in uw land geen API SM-motorolie verkrijgbaar is, kunt u ook API SL-motorolie gebruiken.*4
: Roetfilter
M/T : Handgeschakeld
A/T : Automaat
Smeermiddel/vloeistof Inhoud Classificatie
0,7~0,8 l
FMVSS116 DOT-3 of DOT-4
(0,74~0,85 US qt.)
Olie achterasdifferentieel (4WD) 0,7 l ( 0,74 US qt.) HYPOID GEAR OIL API GL-5, SAE 75W/90
(SHELL SPIRAX X of equivalent)
Olie verdeelbak Benzinemotor 2,4L
0,6 l(0,63 US qt.)
HYPOID GEAR OIL API GL-5, SAE 75W/90
(4WD) 3,5L
0,7 l(0,74 US qt.)
Dieselmotor 0,6 l(0,63 US qt.) (SHELL SPIRAX X of equivalent)
Brandstof 70 l (18,49 US gal.) Zie “verejste brandstof ” in hoofdstuk 1
Rem-/
koppelingsvloeistof
