2011 Hyundai Elantra Manuel du propriétaire (in French)

8
Moteur / 8-2
Dimensions / 8-2
Puìssance d’ampoule / 8-2
Pneumatiques et roues / 8-3
Poids/Volume / 8-3
Lubrifiants et capacìtés recommandés / 8-4
Numéro d’identification du véhicule (VIN) / 8-6
Étiquette d’homologation du véhicule / 8-6
Étiquette de pression et spécifìcations des pneus / 8-7
Numéro de moteur / 8-7
Étiquette E-mark / 8-7
Spécifications&Informations consommateurs

Spécifications&Informations consommateurs
2 8
DIMENSIONSPUISSANCE D’AMPOULE
* : le cas échéant
MOTEUR
ElémentEssence 1,6 Essence 1,8
Déplacement cc
(pouces cube) 1591 (97,09) 1797 (109,66)
Alésage x temps mm
(pouces)
77x85,4
(3,03x3,36)81x87,2
(3,19x3,43)
Ordre d'allumage
1-3-4-2 1-3-4-2
Nombre de cylindres
4, En ligne 4, En ligne
Élement mm (pouces)
Longueur hors tout 4530 (178,3)
Largeur hors tout 1775 (69,9)
Hauteur hors tout 1445 (56,9)
Voie avant 1563 (61,5)*
1/ 1549 (61,0)*2 /
1551 (61,1)*
3
Voie arrière 1576 (62,0)*1/ 1562 (61,5)*2 /
1564 (61,6)*
3
Empattement 2700 (106,3)
AmpoulePuissance
(w)Type
d'ampoule
Phares (Bas)55H7
Phares (Haut)55H1
Feux de signalisation avant21PY21W
Feux de position5W5W
Répétiteurs latérauxLED-
Feux avant anti-brouillard*27H27W
Feux arrière et feux de stop21/5PY21/5W
Feux arrière5W5W
Feux de signalisation arrière21PY21W
Feux arrière anti-brouillard21H21W
Feux de recul16W16W
Feu de stop surélevé21P21W
Feux plaque immatriculation5W5W
Spot de lecture avant8FASTON 8W
Lampe centrale de l'habitacle8FASTON 8W
Lampe du coffre*5FASTON 5W
*1 : avec pneu R15
*2 : avec pneu R16
*3 : avec pneu R17

83
Spécifications&Informations consommateurs
PNEUMATIQUES ET ROUES
POIDS/VOLUME
A/T : Boîte-pont automatique
M/T : Boîte-pont manuelle
ElémentMoteur 1,6Moteur 1,8
Poids total en charge
kg (liv.)A/T 1800 (3968)1810 (3990)
M/T 1770 (3902)
1790 (3946)
Volume du coffre
l(pieds cubes)420 (14,8)
* Charge normale : Jusqu’à 2 personnes
ATTENTION
Lorsque vous remplacez les pneus, utilisez les mêmes dimensions que les pneus d'origine.
Si vous utilisez des pneus de dimensions différentes, vous risquez d'endommager les
pièces associées ou d'être à l'origine d'un mode de fonctionnement irrégulier.
ÉlémentTaille de
pneuDimensions
de rouePression des pneus à froid (psi,kPa)
Couple ecrous
de roue kg.m
(liv.pied, N.m) Charge normale * Charge maxi
Avant Arrière Avant Arrière
Pneu taille normale195/65R15 6,0J×15
2,2
(32, 220)2,2
(32, 220)2,2
(32, 220)2,2
(32, 220)
9~11
(65~79, 88~107) 205/55R16 6,5J×16
215/45R17 7,0J×17
Roue de secours
compacte
(le cas échéant)T125/80D15 4.0T×154,2
(60, 420)4,2
(60, 420)4,2
(60, 420)4,2
(60, 420)

Spécifications&Informations consommateurs
4 8
N’utilisez que des lubrifiants de qualité appropriée pour obtenir de bonnes performances et une longévité satisfaisante du moteur et de la
transmission. Un lubrifiant approprié augmenter les performances du moteur et vous permet de réaliser des économies de carburant.
L’utilisation de ces lubrifiants et liquides est recommandée pour votre véhicule.

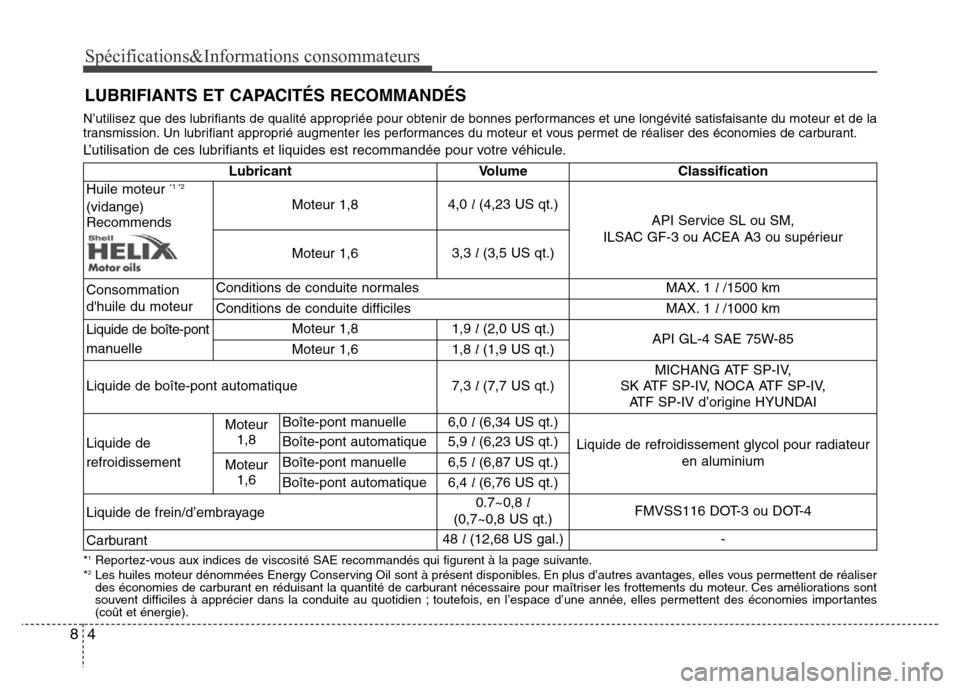

LUBRIFIANTS ET CAPACITÉS RECOMMANDÉS
*1Reportez-vous aux indices de viscosité SAE recommandés qui figurent à la page suivante.
*2Les huiles moteur dénommées Energy Conserving Oil sont à présent disponibles. En plus d’autres avantages, elles vous permettent de réaliser
des économies de carburant en réduisant la quantité de carburant nécessaire pour maîtriser les frottements du moteur. Ces améliorations sont
souvent difficiles à apprécier dans la conduite au quotidien ; toutefois, en l’espace d’une année, elles permettent des économies importantes
(coût et énergie).
Lubricant Volume Classification
Huile moteur *1 *2
(vidange)
RecommendsMoteur 1,84,0 l (4,23 US qt.)
API Service SL ou SM,
ILSAC GF-3 ou ACEA A3 ou supérieur
Moteur 1,63,3l (3,5 US qt.)
Consommation
d'huile du moteurConditions de conduite normalesMAX. 1l /1500 km
Conditions de conduite difficilesMAX. 1l /1000 km
Liquide de boîte-pont
manuelle
Moteur 1,81,9l (2,0 US qt.)
API GL-4 SAE 75W-85
Moteur 1,61,8l (1,9 US qt.)
Liquide de boîte-pont automatique7,3l (7,7 US qt.)MICHANG ATF SP-IV,
SK ATF SP-IV, NOCA ATF SP-IV,
ATF SP-IV d’origine HYUNDAI
Liquide de
refroidissement
Moteur
1,8Boîte-pont manuelle6,0l (6,34 US qt.)
Liquide de refroidissement glycol pour radiateur
en aluminiumBoîte-pont automatique5,9l (6,23 US qt.)
Moteur
1,6Boîte-pont manuelle6,5l (6,87 US qt.)
Boîte-pont automatique6,4l (6,76 US qt.)
Liquide de frein/d’embrayage0.7~0,8l
(0,7~0,8 US qt.)FMVSS116 DOT-3 ou DOT-4
Carburant48l (12,68 US gal.)-

85
Spécifications&Informations consommateurs
Indice de viscosité SAE
recommandéLa viscosité (épaisseur) de l’huile moteur
a un effet sur les économies de carburant
et l’utilisation du véhicule par temps froid
(démarrage et écoulement de l’huile).
Des huiles moteur de viscosité moins
élevée permettent d’obtenir de
meilleures économies de carburant et de
meilleures performances par temps froid
; cependant, une bonne lubrification par
temps chaud exige des huiles moteur de
viscosité plus élevée.L’utilisation d’autres huiles que celles
recommandées (quelle que soit la
viscosité) peut endommager le moteur.
Lors du choix d’une huile, pensez à la
plage de températures dans laquelle
votre véhicule sera utilisé avant la
prochaine vidange. Sélectionnez la
viscosité d’huile recommandée dans le
tableau.
ATTENTION
Veillez toujours à nettoyer la zone
entourant le bouchon de
remplissage, le bouchon de
vidange ou la jauge d’huile avant de
contrôler ou de vidanger l’huile.
Cela est particulièrement important
dans des endroits poussiéreux ou
couverts de sable et lorsque le
véhicule est utilisé sur des routes
non goudronnées. Le nettoyage des
zones entourant les bouchons et la
jauge d’huile empêchera la
pénétration de la saleté et du sable
dans le moteur et dans les autres
mécanismes qui pourraient être
endommagés.
Plage de températures pour les indices de viscosité SAE
Température°C
(°F)-30 -20 -10 0 10 20 30 40 50
-10 0 20 40 60 80 100 120
Huile pour moteur
essence *1
20W-50
10W-30
15W-40
5W-20*2, 5W-30
*1: Pour réaliser de meilleures économies de carburant, l’utilisation d’une huile moteur
d’indice de viscosité SAE 5W- 20, 5W-30 (API SL, SM / ILSAC GF-3 ou au-dessus)
est recommandée. Cependant, si cette huile moteur n’est pas disponible dans
votre pays, sélectionnez la bonne huile moteur en vous aidant du tableau relatif
aux viscosités d’huile moteur.
*2: Au Moyen-Orient, ne pas utiliser une huile moteur de grade SAE 5W-20.

Spécifications&Informations consommateurs
6 8
NUMÉRO D'IDENTIFICATION DU VÉHICULE (VIN)
Le numéro d’identification du véhicule
(VIN) est le numéro servant à
immatriculer votre véhicule ; il est
également utilisé pour tous les aspects
juridiques se rapportant à sa propriété,
etc.
Le numéro est poinçonné dans le
plancher sous le siège passager. Pour le
vérifier, tirez sur la fente dans le tapis.Etiquette VIN
Le numéro d'identification du véhicule
figure également sur une plaque fixée
sur le dessus du tableau de bord. Le
numéro de la plaque est facile à lire
depuis l'extérieur à travers le pare-brise.
Le sceau de certification du véhicule fixé
au montant central du côté conducteur
(ou passager avant) indique le numéro
d'identification du véhicule.
ÉTIQUETTE
D’HOMOLOGATION DU
VÉHICULE (LE CAS ÉCHÉANT)
OBH088005N
Etiquette VIN
OMD080001OMD081002L
OMD080002
■Type A
■Type B

87
Spécifications&Informations consommateurs
Les pneus fournis sur votre nouveau
véhicule sont choisis pour offrir les
meilleures performances pour une
conduite normale.
L’étiquette relative aux pneus située du
côté conducteur (panneau extérieur du
montant central) indique la pression des
pneus recommandée pour votre
véhicule.
Le numéro de moteur est poinçonné sur
le bloc moteur comme le montre le
schéma.Une étiquette E-mark est située sur le
pied milieu du côté conducteur. Cette
étiquette certifie que votre véhicule est
conforme au règlement européen en
matière de sécurité et d'environnement.
Elle contient les informations suivantes :
• Code pays
• Numéro du règlement
• Numéro d'amendement au règlement
• Numéro d'agrément
ÉTIQUETTE DE PRESSION ET
SPÉCIFICATIONS DES PNEUSNUMÉRO DE MOTEUR
OMD060012NOMD080002
ÉTIQUETTE E-MARK
(LE CAS ÉCHÉANT)
OMD080003N
OMD080005N
Moteur 1,8
Moteur 1,6
