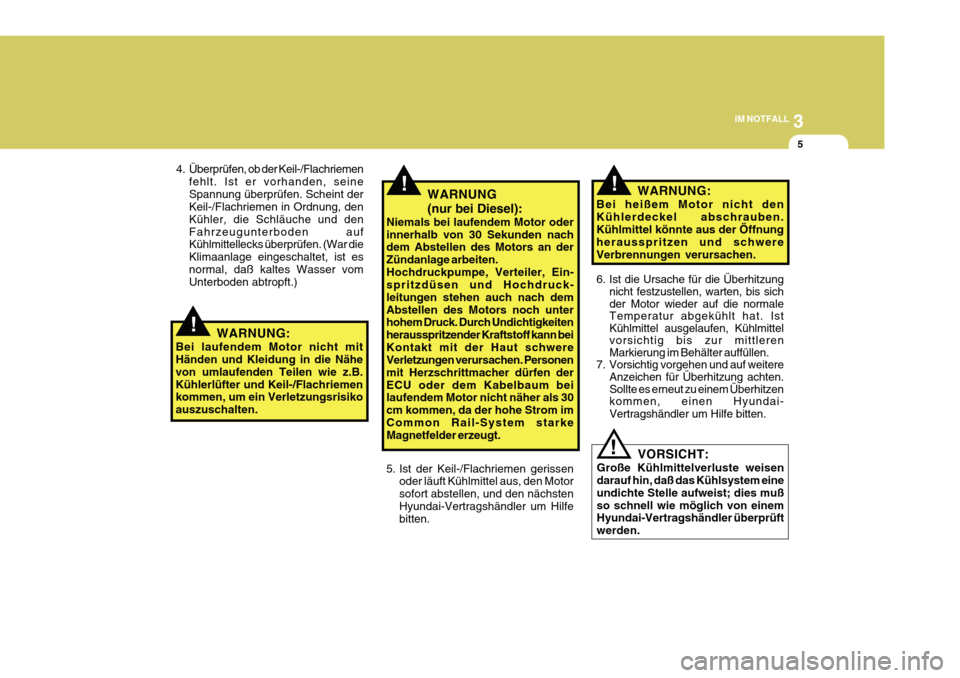

IM NOTFALL
5
!
4. Überprüfen, ob der Keil-/Flachriemen
fehlt. Ist er vorhanden, seine Spannung überprüfen. Scheint der Keil-/Flachriemen in Ordnung, den Kühler, die Schläuche und denFahrzeugunterboden auf Kühlmittellecks überprüfen. (War die Klimaanlage eingeschaltet, ist esnormal, daß kaltes Wasser vom Unterboden abtropft.)
WARNUNG:
Bei laufendem Motor nicht mitHänden und Kleidung in die Nähe von umlaufenden Teilen wie z.B.Kühlerlüfter und Keil-/Flachriemen kommen, um ein Verletzungsrisiko auszuschalten.
5. Ist der Keil-/Flachriemen gerissenoder läuft Kühlmittel aus, den Motorsofort abstellen, und den nächstenHyundai-Vertragshändler um Hilfe bitten.
WARNUNG (nur bei Diesel):
Niemals bei laufendem Motor oder innerhalb von 30 Sekunden nach dem Abstellen des Motors an der Zündanlage arbeiten.Hochdruckpumpe, Verteiler, Ein- spritzdüsen und Hochdruck- leitungen stehen auch nach demAbstellen des Motors noch unter hohem Druck. Durch Undichtigkeiten herausspritzender Kraftstoff kann beiKontakt mit der Haut schwere Verletzungen verursachen. Personen mit Herzschrittmacher dürfen derECU oder dem Kabelbaum bei laufendem Motor nicht näher als 30 cm kommen, da der hohe Strom imCommon Rail-System starke Magnetfelder erzeugt.!!WARNUNG:
Bei heißem Motor nicht den Kühlerdeckel abschrauben. Kühlmittel könnte aus der Öffnung herausspritzen und schwereVerbrennungen verursachen.
6. Ist die Ursache für die Überhitzung nicht festzustellen, warten, bis sich der Motor wieder auf die normale Temperatur abgekühlt hat. IstKühlmittel ausgelaufen, Kühlmittelvorsichtig bis zur mittlerenMarkierung im Behälter auffüllen.
7. Vorsichtig vorgehen und auf weitere
Anzeichen für Überhitzung achten.Sollte es erneut zu einem Überhitzenkommen, einen Hyundai- Vertragshändler um Hilfe bitten.
VORSICHT:
Große Kühlmittelverluste weisendarauf hin, daß das Kühlsystem eine undichte Stelle aufweist; dies mußso schnell wie möglich von einem Hyundai-Vertragshändler überprüft werden.
!

5WARTUNG DES FAHRZEUGS

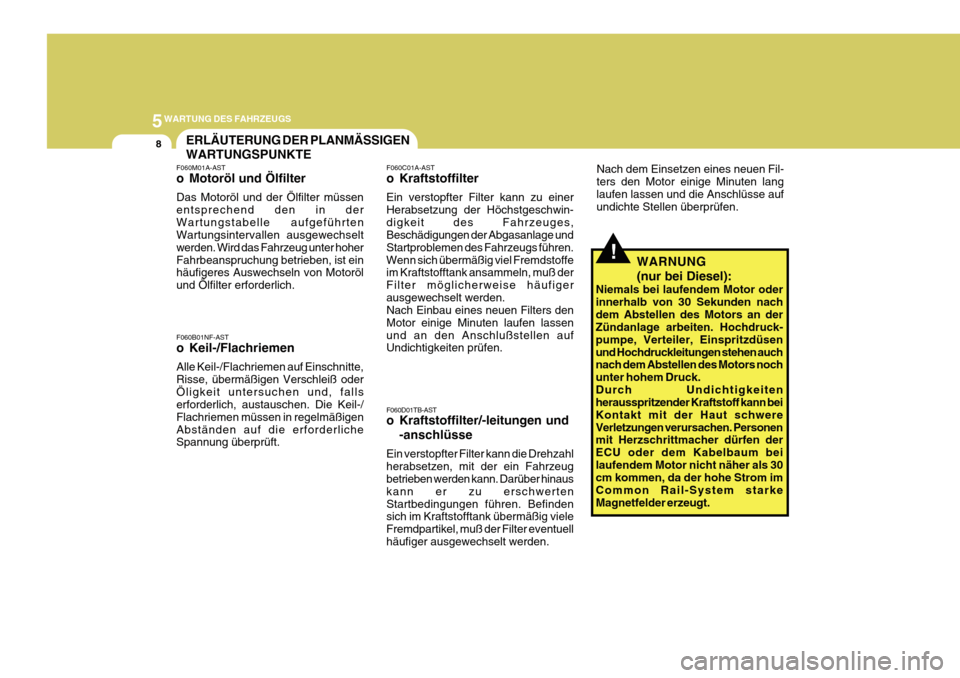

8ERLÄUTERUNG DER PLANMÄSSIGEN WARTUNGSPUNKTE
F060C01A-AST
o Kraftstoffilter Ein verstopfter Filter kann zu einer Herabsetzung der Höchstgeschwin-digkeit des Fahrzeuges, Beschädigungen der Abgasanlage und Startproblemen des Fahrzeugs führen.Wenn sich übermäßig viel Fremdstoffe im Kraftstofftank ansammeln, muß der Filter möglicherweise häufigerausgewechselt werden. Nach Einbau eines neuen Filters den Motor einige Minuten laufen lassenund an den Anschlußstellen auf Undichtigkeiten prüfen. F060D01TB-AST
o Kraftstoffilter/-leitungen und
-anschlüsse
Ein verstopfter Filter kann die Drehzahl herabsetzen, mit der ein Fahrzeug betrieben werden kann. Darüber hinaus kann er zu erschwertenStartbedingungen führen. Befinden sich im Kraftstofftank übermäßig viele Fremdpartikel, muß der Filter eventuellhäufiger ausgewechselt werden.
F060B01NF-AST
o Keil-/Flachriemen Alle Keil-/Flachriemen auf Einschnitte, Risse, übermäßigen Verschleiß oderÖligkeit untersuchen und, falls erforderlich, austauschen. Die Keil-/ Flachriemen müssen in regelmäßigenAbständen auf die erforderliche Spannung überprüft.
F060M01A-AST
o Motoröl und Ölfilter Das Motoröl und der Ölfilter müssen entsprechend den in derWartungstabelle aufgeführten Wartungsintervallen ausgewechselt werden. Wird das Fahrzeug unter hoherFahrbeanspruchung betrieben, ist ein häufigeres Auswechseln von Motoröl und Ölfilter erforderlich.
!WARNUNG (nur bei Diesel):
Niemals bei laufendem Motor oder innerhalb von 30 Sekunden nachdem Abstellen des Motors an der Zündanlage arbeiten. Hochdruck- pumpe, Verteiler, Einspritzdüsenund Hochdruckleitungen stehen auch nach dem Abstellen des Motors noch unter hohem Druck.Durch Undichtigkeiten herausspritzender Kraftstoff kann bei Kontakt mit der Haut schwereVerletzungen verursachen. Personen mit Herzschrittmacher dürfen der ECU oder dem Kabelbaum beilaufendem Motor nicht näher als 30 cm kommen, da der hohe Strom im Common Rail-System starkeMagnetfelder erzeugt. Nach dem Einsetzen eines neuen Fil-ters den Motor einige Minuten langlaufen lassen und die Anschlüsse auf undichte Stellen überprüfen.

6
SELBSTHILFE
19
!

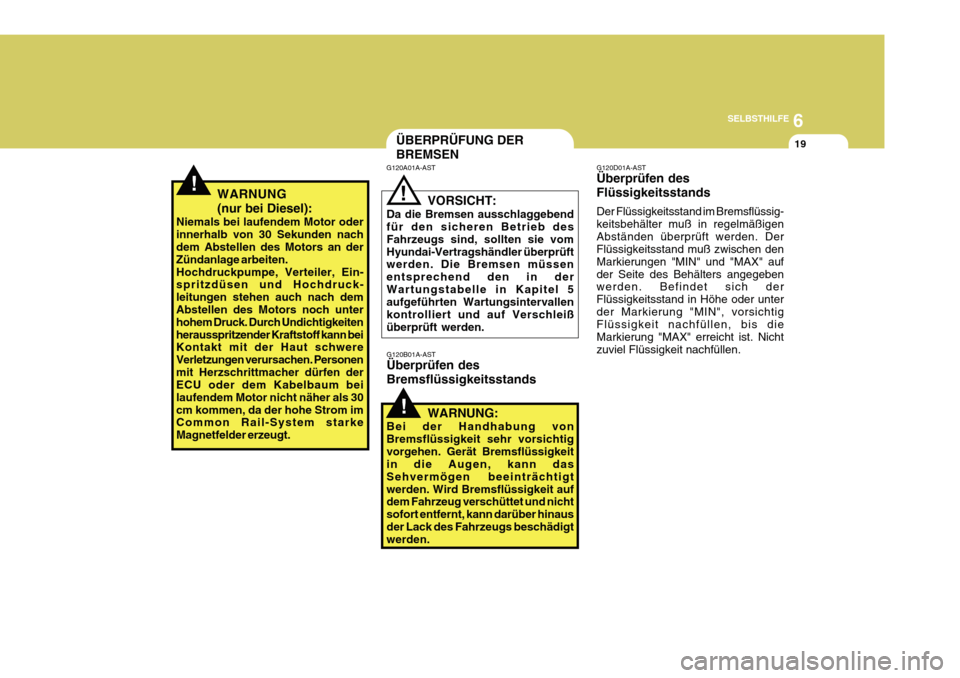

ÜBERPRÜFUNG DER BREMSEN
G120B01A-AST Überprüfen des Bremsflüssigkeitsstands
G120A01A-AST
VORSICHT:
Da die Bremsen ausschlaggebend für den sicheren Betrieb des Fahrzeugs sind, sollten sie vomHyundai-Vertragshändler überprüft werden. Die Bremsen müssen entsprechend den in derWartungstabelle in Kapitel 5 aufgeführten Wartungsintervallen kontrolliert und auf Verschleißüberprüft werden.
!
WARNUNG:
Bei der Handhabung von Bremsflüssigkeit sehr vorsichtigvorgehen. Gerät Bremsflüssigkeit in die Augen, kann das Sehvermögen beeinträchtigtwerden. Wird Bremsflüssigkeit auf dem Fahrzeug verschüttet und nicht sofort entfernt, kann darüber hinausder Lack des Fahrzeugs beschädigt werden. G120D01A-AST Überprüfen des Flüssigkeitsstands Der Flüssigkeitsstand im Bremsflüssig- keitsbehälter muß in regelmäßigenAbständen überprüft werden. Der Flüssigkeitsstand muß zwischen den Markierungen "MIN" und "MAX" aufder Seite des Behälters angegeben werden. Befindet sich der Flüssigkeitsstand in Höhe oder unterder Markierung "MIN", vorsichtig Flüssigkeit nachfüllen, bis die Markierung "MAX" erreicht ist. Nichtzuviel Flüssigkeit nachfüllen.!WARNUNG (nur bei Diesel):
Niemals bei laufendem Motor oder innerhalb von 30 Sekunden nach dem Abstellen des Motors an der Zündanlage arbeiten.Hochdruckpumpe, Verteiler, Ein- spritzdüsen und Hochdruck- leitungen stehen auch nach demAbstellen des Motors noch unter hohem Druck. Durch Undichtigkeiten herausspritzender Kraftstoff kann bei Kontakt mit der Haut schwere Verletzungen verursachen. Personenmit Herzschrittmacher dürfen der ECU oder dem Kabelbaum bei laufendem Motor nicht näher als 30cm kommen, da der hohe Strom im Common Rail-System starke Magnetfelder erzeugt.

6SELBSTHILFE
42
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 1819 20 21 22 23 24
HORNTAILECU
IG1
DRL
FR FOG A/CON
F/PUMP DIODE
ATM
STOP
H/LP LO RH S/ROOF
H/LP WASHER H/LP HI
ECU (B+) SNSR3 SNSR1SNSR2
B/UP
IGN COIL
ECU (IG1)
H/LP LO ABS GESCHÜTZTE KOMPONENTEN ABS/ESP-Steuermodul, Mehrzweck-Prüfstecker ABS/ESP-Steuermodul, Mehrzweck-Prüfstecker Sicherung (FR P/SEAT, T/LID, T/SIG, TILT, PEDAL, BWS, RR CURTAIN)Heckscheibenheizungsrelais Gebläserelais Sicherung (P/WDW LH, P/WDW RH) Anlasserrelais, Zündschalter (IG2, START) Motorsteuergerätrelais, PCM, ECM Sicherung (KEY SOL, RR FOG), Netzstecker Zündschalter (ACC, IG1) Schmelzeinsatz (ABS 1, ABS 2, RR HTD, BLOWER Hupenrelais Schlußleuchtenrelais PCM (Benzin) TCM (Diesel) Einbruchsalarmrelais, Tagfahrlichtrelais NebelscheinwerferrelaisKlimaanlagenrelais Kraftstoffpumpenrelais Nicht belegt ATM-Steuerrelais Bremslichtschalter HID-Relais Dachkonsolenlampe (Schiebedachmotor) Scheinwerferwascherrelais Scheinwerferrelais (Fernlicht) PCM, TCM, Generator Einspritzventil, Klimaanlagenrelais, Kühlgebläserelais, Lambdasonde Luftmengenmesser, PCM, Wegfahrsperren-Steuermodul, Ölregelventil, Variable Ansaugkrümmerventil, Nockenwellensensor, AGR-Stellantrieb Lambdasonde, Kraftstoffpumpenrelais, PCM, VGT-Stellantrieb Bremslichtschalter, Getriebestufenschalter, Impulsgeber, Fahrgeschwindigkeitssensor Zündspule (Benzin), Kondensator (Benzin) PCM, ECM, Luftstromsensor Scheinwerferrelais (Abblendlicht) ABS/ESP-Steuermodul, Mehrzweck-Prüfstecker
ABS1 ABS2
I/P (B+)1 RR HTD
BLOWER P/WDW
IGN2
ECU RLY
I/P (B+)2 IGN1
ALT SICHERUNGSWERT
