2011 FIAT FREEMONT zvedák

ZVEDÁNÍ VOZIDLA A VÝMĚNA KOL
UPOZORNĚNÍ!
• Nepokoušejte se vyměňovat
pneumatiku na té straně vozidla, která
směřuje do vozovky. Zajeďte ze silnice
dostatečně daleko, abyste zamezili nebezpečí, že
do vás při manipulaci se zvedákem nebo při
výměně kola najede jiné vozidlo.
• Nelehejte si pod zvednuté vozidlo, je to
nebezpečné.Vozidlo může sklouznout ze zvedáku
a spadnout na vás. Může vás rozmačkat . Pod
vozidlo, které je na zvedáku, nedávejte nikdy
žádnou část těla. Pokud se potřebujete dostat
pod zvednuté vozidlo, zajeďte s ním do servisu,
kde je možno ho zvednout na zvedacím zařízení.
• Nikdy nestartujte ani nenechávejte běžet
motor vozidla, které je na zvedáku.
• Zvedák je nástroj určený pouze pro výměnu
pneumatik. Zvedák by se neměl používat ke
zvedání vozidla pro servisní účely. Vozidlo
zvedejte pouze na pevném a rovném povrchu.
Vyhýbejte se zledovatělým nebo kluzkým
místům.
Umístění zvedáku
Zvedák a klika zvedáku jsou uloženy pod krytem v zadní
odkládací přihrádce zavazadlového prostoru.
(obr. 143) Umístění rezervní pneumatiky
Rezervní kolo je uloženo pod zadní částí vozidla a je
připevněno lankovým navíjecím mechanismem.
Přípravy pro zvedání
1. Zaparkujte vozidlo na pevném a rovném povrchu,
co nejdále od okraje vozovky. Vyhýbejte se
zledovatělým nebo kluzkým místům.
UPOZORNĚNÍ!
Nepokoušejte se vyměňovat
pneumatiku na té straně vozidla, která
směřuje do vozovky. Zajeďte ze silnice
dostatečně daleko, abyste zamezili nebezpečí, že
do vás při manipulaci se zvedákem nebo při
výměně kola najede jiné vozidlo.
2. Zapněte výstražné blikače.
(obr. 143) Místo uložení zvedáku
210
VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

3. Zatáhněte parkovací brzdu.
4. Řadicí páku dejte do polohy PARKOVÁNÍ.
5. Vypněte zapalování do polohy OFF (VYPNUTO).6. Založte zepředu i zezadu kolo,které je na úhlopříčně opačné
straně, než je umístěn zvedák.
Pokud například vyměňujte
pravou přední pneumatiku,
založte levé zadní kolo.
POZNÁMKA Při zvedání vozidla by v něm neměli
zůstat sedět žádní cestující.
Vyjmutí rezervní pneumatiky
POZNÁMKA U sedmimístného modelu sklopte do
roviny třetí řadu sedadel. Tím se vytvoří více prostoru
pro přístup ke zvedacím nástrojům a pro manipulaci
s navíjecím mechanismem.
1. Vyjměte součásti kliky zvedáku 1, 2 a 3 z úložného
prostoru a sestavte je. (obr. 144) POZNÁMKA
Sestavte součásti 2 a 3 vsazením
kuličky na konci součásti 2 do malého otvoru na konci
součásti 3. Tím do sebe tyto součásti zapadnou.
Sestavte součásti 1 a 2 tak, aby nástrčný klíč pro matice
kol na konci součásti 1 směřoval nahoru, když je usazen
na součásti 2. Tím se usnadní otáčení sestavy při
manipulaci s navíjecím mechanismem.
2. Nasaďte sestavenou kliku zvedáku na matici pohonu navijáku umístěnou v úložném prostoru zvedáku.
Otáčejte sestavou kliky zvedáku proti směru
hodinových ručiček, až se rezervní pneumatika
spustí na zem a lanko bude mít dostatečný průvěs
pro vytažení rezervní pneumatiky zpod vozidla.
(obr. 144) Spouštění/zvedání rezervní pneumatiky 211
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍVE STAVU NOUZEÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

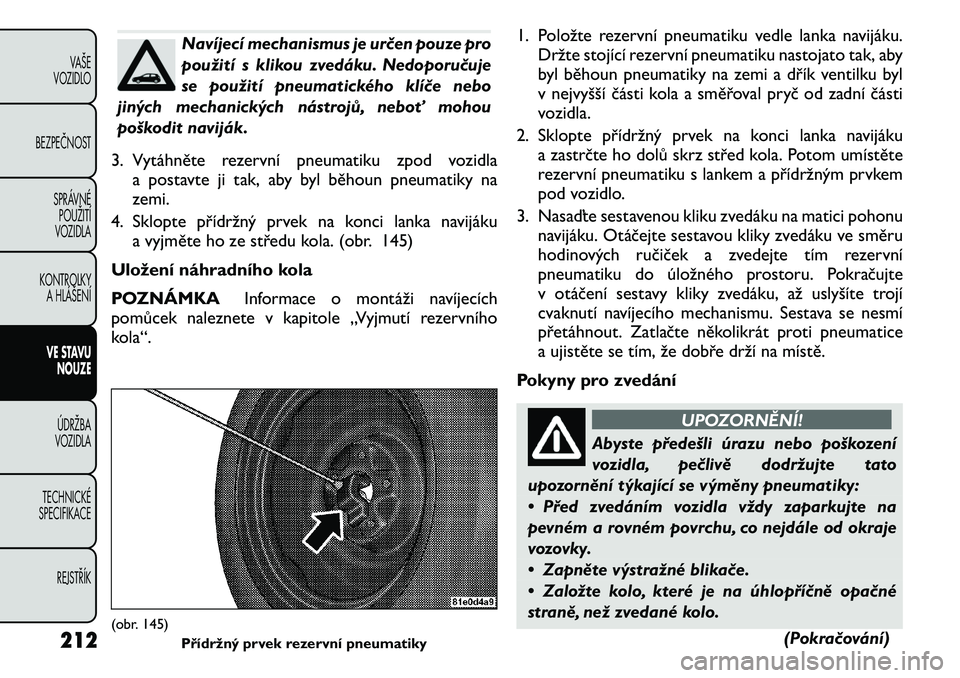

Navíjecí mechanismus je určen pouze pro
použití s klikou zvedáku. Nedoporučuje
se použití pneumatického klíče nebo
jiných mechanických nástrojů, neboť mohou
poškodit naviják.
3. Vytáhněte rezervní pneumatiku zpod vozidla a postavte ji tak, aby byl běhoun pneumatiky na zemi.
4. Sklopte přídržný prvek na konci lanka navijáku a vyjměte ho ze středu kola. (obr. 145)
Uložení náhradního kola
POZNÁMKA Informace o montáži navíjecích
pomůcek naleznete v kapitole „Vyjmutí rezervního
kola“. 1. Položte rezervní pneumatiku vedle lanka navijáku.
Držte stojící rezervní pneumatiku nastojato tak, aby
byl běhoun pneumatiky na zemi a dřík ventilku byl
v nejvyšší části kola a směřoval pryč od zadní části
vozidla.
2. Sklopte přídržný prvek na konci lanka navijáku a zastrčte ho dolů skrz střed kola. Potom umístěte
rezervní pneumatiku s lankem a přídržným prvkem
pod vozidlo.
3. Nasaďte sestavenou kliku zvedáku na matici pohonu navijáku. Otáčejte sestavou kliky zvedáku ve směru
hodinových ručiček a zvedejte tím rezervní
pneumatiku do úložného prostoru. Pokračujte
v otáčení sestavy kliky zvedáku, až uslyšíte trojí
cvaknutí navíjecího mechanismu. Sestava se nesmí
přetáhnout. Zatlačte několikrát proti pneumatice
a ujistěte se tím, že dobře drží na místě.
Pokyny pro zvedání
UPOZORNĚNÍ!
Abyste předešli úrazu nebo poškození
vozidla, pečlivě dodržujte tato
upozornění týkající se výměny pneumatiky:
• Před zvedáním vozidla vždy zaparkujte na
pevném a rovném povrchu, co nejdále od okraje
vozovky.
• Zapněte výstražné blikače.
• Založte kolo, které je na úhlopříčně opačné
straně, než zvedané kolo.
(Pokračování)
(obr. 145)Přídržný prvek rezervní pneumatiky
212
VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

(Pokračování)
• Pevně zatáhněte parkovací brzdu a nastavte
automatickou převodovku do polohy
PARKOVÁNÍ.
• Nikdy nestartujte ani nenechávejte běžet
motor vozidla, které je na zvedáku.
• Ve vozidle umístěném na zvedáku nesmí sedět
žádné osoby.
• Pod vozidlo, které je na zvedáku, nedávejte
žádnou část těla.
• Zvedák používejte pouze v označených místech
a jen pro zvedání tohoto vozidla při výměně
pneumatik.
• Pokud pracujete na vozovce nebo vedle ní,
dávejte mimořádný pozor na silniční provoz.
• Aby se zajistilo bezpečné uložení rezervních
pneumatik, prázdných nebo nahuštěných, musí
být rezervy uloženy s dříkem ventilu směřujícím
k zemi.
(obr. 146)
Nepokoušejte se zvednout vozidlo
zvedákem v jiných místech, než která jsou
označena v Pokynech pro zvedání tohoto
vozidla.
(obr. 147)
1. Vyjměte rezervní pneumatiku, zvedák a kliku zvedáku z místa uskladnění.
2. Povolte, ale nedemontujte matice na kole s prázdnou pneumatikou. Když je kolo stále na zemi,
otočte maticemi kola proti směru hodinových
ručiček o jednu otáčku.
3. Umístěte zvedák pod místo zvedání, které je nejblíže prázdné pneumatice. Umístěte sedlo
zvedáku do středu mezi sestavu odtokových žlábků
na přírubě prahu vozidla. Otáčením šroubu zvedáku
ve směru hodinových ručiček pevně nasaďte sedlo
(obr. 146) Výstražný štítek zvedáku
(obr. 147)Poloha pro zvedání vozidla 213
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍVE STAVU NOUZEÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

zvedáku na místo zvedání v přírubě prahu vozidla.
(obr. 148) (obr. 149)
4. Zvedejte vozidlo otáčením šroubu zvedáku klikou zvedáku ve směru hodinových ručiček. Zvedejte vozidlo, až se pneumatika přestane dotýkat povrchu
silnice a vznikne dostatečná vůle pro nasazení
rezervní pneumatiky. Minimální nadzvednutí
pneumatiky zajistí maximální stabilitu.
UPOZORNĚNÍ!
Zvednutí vozidla výše než je nutné může
způsobit nestabilitu vozidla. Vozidlo
může sklouznout ze zvedáku a zranit osoby
vyskytující se v jeho blízkosti. Zvedněte vozidlo
jen tak, aby bylo možné sejmout pneumatiku.
5. Demontujte matice kola. Pokud je vozidlo vybaveno kryty kol, sejměte rukou kryt kola. Kryt kola
neodstraňujte páčením. Potom stáhněte kolo
z náboje.
UPOZORNĚNÍ!
Aby nedošlo k případnému zranění,
manipulujte s krytem kola opatrně
a nedotýkejte se žádných ostrých hran.
(obr. 148) Přední místo pro zvedání(obr. 149) Zadní místo pro zvedání
214
VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

6. Nasaďte rezervní pneumatiku.
Náhradní pneumatiku nasaďte s dříkem
ventilu směrem ven. Při nesprávné
montáži náhradní pneumatiky může
dojít k poškození vozidla.
(obr. 150)
POZNÁMKA
• Nepokoušejte se nasadit středové víčko nebo kryt
kola, pokud jsou součástí výbavy vozidla, na kompaktní
rezervu.
• Další upozornění, výstrahy a informace o rezervní
pneumatice, jejím použití a provozu viz „Kompaktní
rezervní pneumatika“ a „Rezerva s omezeným
použitím“ v textu „Pneumatiky – Obecné informace“
v kapitole„Startování a provoz“. 7. Našroubujte matice kola zúženým koncem směrem
ke kolu. Lehce utáhněte matice kola.
UPOZORNĚNÍ!
Aby se zamezilo riziku sesunutí vozidla
ze zvedáku, před spuštěním vozidla na
zem nedotahujte zcela matice kola. Nedodrží te-li
toto upozorn ění, může dojít ke zranění osob.
8. Spusťte vozidlo otáčením šroubu zvedáku klikou zvedáku proti směru hodinových ručiček.
9. Operaci dokončete utažením matic kol. Pákový efekt klíče zvýšíte tím, že zatlačíte na konec jeho
rukojeti. Utahujte matice kol do kříže, dokud
každou matici nedotáhnete dvakrát. Správné
dotažení každé matice kola je 130 Nm. Pokud máte
pochybnosti o správné síle dotažení, nechte ji
zkontrolovat momentovým klíčem u
autorizovaného dealera nebo v autoservisu.
10. Spusťte zvedák do zcela zavřené polohy.
UPOZORNĚNÍ!
Volně ležící pneumatika nebo zvedák
mohou být při srážce nebo prudkém
zastavení vymrštěny dopředu a mohou ohrozit
cestující. Uložte vždy díly zvedáku a rezervní
pneumatiku do vyhrazených míst . Vypuštěnou
(prázdnou) pneumatiku nechte ihned opravit
nebo vyměnit .
(obr. 150) Montáž náhradní pneumatiky 215
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍVE STAVU NOUZEÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

11. Vypuštěnou (prázdnou) pneumatiku umístěte dozavazadlového prostoru. Neukládejte
vypuštěnou pneumatiku do místa pro
uložení rezervní pneumatiky. Vypuštěnou
(prázdnou) pneumatiku nechte co nejdříve opravit
nebo vyměnit.
12. Při ukládání lanka navijáku a přídržného prvku nasaďte sestavenou kliku zvedáku na matici
pohonu navijáku. Otáčejte sestavou kliky zvedáku
ve směru hodinových ručiček, až uslyšíte trojí
cvaknutí navíjecího mechanismu. Sestava se nesmí
přetáhnout.
13. Uložte kliku zvedáku a zvedák.
14. Co nejdříve zkontrolujte tlak v pneumatice. Seřiďte tlak v pneumatice na požadovanou hodnotu.
Instalace silniční pneumatiky
Vozidla vybavená kryty kol
1. Namontujte silniční pneumatiku na nápravu.
2. Postup instalace ocelových kol s kryty kol zjednodušíte namontováním dvou matic kol na
upevňovací šrouby, které se nacházejí na obou
stranách dříku ventilu. Našroubujte matice kola
zúženým koncem směrem ke kolu. Lehce utáhněte
matice kola.
UPOZORNĚNÍ!
Aby se zamezilo riziku sesunutí vozidla
ze zvedáku, před spuštěním vozidla na
zem nedotahujte zcela matice kola. Nedodrží te-li
toto upozorn ění, může dojít ke zranění osob.
(obr. 151)
3. Zarovnejte výřez pro ventil na krytu kola s dříkem ventilu na kole. Kryt ručně nasaďte zacvaknutím
krytu na dvě matice kol. Při nasazování krytu
nepoužívejte kladivo nebo sílu.
4. Našroubujte zbývající matice kola zúženým koncem směrem ke kolu. Lehce utáhněte matice kola.
(obr. 151) Pneumatika a kryt kola nebo středové víčko
1 – Dřík ventilu 4 – Kryt kola
2 – Výřez pro ventil 5 – Upevňovací šrouby
3 – Matice kola
216
VAŠE
VOZIDLO
BEZPEČNOST SPRÁVNÉPOUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZEÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

UPOZORNĚNÍ!
Aby se zamezilo riziku sesunutí vozidla
ze zvedáku, před spuštěním vozidla na
zem nedotahujte zcela matice kola. Nedodrží te-li
toto upozorn ění, může dojít ke zranění osob.
5. Otočte rukojetí zvedáku proti směru hodinových ručiček a spusťte vozidlo na zem.
6. Operaci dokončete utažením matic kol. Pákový efekt klíče zvýšíte tím, že zatlačíte na konec jeho
rukojeti. Utahujte matice kol do kříže, dokud
každou matici nedotáhnete dvakrát. Správné
dotažení každé matice kola je 130 Nm. Pokud máte
pochybnosti o správné síle dotažení, nechte ji
zkontrolovat momentovým klíčem u
autorizovaného dealera nebo v autoservisu.
7. Po 40 km zkontrolujte utahovací moment matice kola pomocí momentového klíče, aby bylo zajištěno
správné dosednutí všech matic na kolo. Vozidla bez krytů kol
1. Namontujte silniční pneumatiku na nápravu.
2. Našroubujte zbývající matice kola zúženým koncem
směrem ke kolu. Lehce utáhněte matice kola.
UPOZORNĚNÍ!
Aby se zamezilo riziku sesunutí vozidla
ze zvedáku, před spuštěním vozidla na
zem nedotahujte zcela matice kola. Nedodrží te-li
toto upozorn ění, může dojít ke zranění osob.
3. Otočte rukojetí zvedáku proti směru hodinových ručiček a spusťte vozidlo na zem.
4. Operaci dokončete utažením matic kol. Pákový efekt klíče zvýšíte tím, že zatlačíte na konec jeho
rukojeti. Utahujte matice kol do kříže, dokud
každou matici nedotáhnete dvakrát. Správné
dotažení každé matice kola je 130 Nm. Pokud máte
pochybnosti o správné síle dotažení, nechte ji
zkontrolovat momentovým klíčem u
autorizovaného dealera nebo v autoservisu.
5. Po 40 km zkontrolujte utahovací moment matice kola pomocí momentového klíče, aby bylo zajištěno
správné dosednutí všech matic na kolo.
217
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍVE STAVU NOUZEÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK
