2011 FIAT DOBLO COMBI Návod k použití a údržbě (in Czech)

72
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0V0060mobr. 59
F0V0059mobr. 58F0V0062mobr. 60
PROUDOVÁ ZÁSUVKA (12 V)
Je umístěná na prostředním tunelu (obr. 60-61 podle ver-
ze) a je provozuschopná pouze s klíčkem zapalování v po-
loze MAR.
Nenechávejte za jízdy otevřenou schránku
v palubní desce: mohla by v případě ha-
várie zranit spolucestujícího.
POZOR
F0V0181mobr. 61

73
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
F0V0101mobr. 62
U verzí Cargo se podle provedení nachází v nákladovém
prostoru proudová zásuvka obr. 62 (Cargo s krátkým roz-
vorem) – obr. 63 (Cargo s dlouhým rozvorem).
U verzí Doblò/Doblò Combi (u příslušných verzí vozid-
la) se v zavazadlovém prostoru nachází proudová zásuv-
ka obr. 64.
F0V0180mobr. 63
SEDADLO S ODKLÁDACÍ PŘIHRÁDKOU
(u příslušných verzí Cargo)
Zatáhněte za úchyt A-obr. 64a, když chcete získat přístup
k přihrádce.
F0V0172mobr. 64
F0V0200mobr. 64a

POPELNÍK obr. 68
(pro příslušné modely/trhy)
Tvoří jej plastová vložka, kterou lze vyjmout po uvolnění
pružiny; lze ho umístit do prolisů pro odkládání nápojů na
středním tunelu.
F0V0061mobr. 65
F0V0063mobr. 66
POLICE NA ODKLÁDÁNÍ PŘEDMĚTŮ
V KABINĚ obr. 65
Tato přihrádka je instalována nad sluneční clonou; nabízí
možnost rychlého odložení lehkých předmětů (např. do-
kladů, map atd.).
ZAPALOVAČ (pro příslušné modely/trhy)
Chcete-li zapalovač zasunout, stiskněte tlačítko A-obr.
66-67 (dle verze) s klíčkem zapalování v poloze MAR.
Po několika sekundách tlačítko vyskočí automaticky zpět
a zapalovač je připraven.
UPOZORNĚNÍ Kontrolujte pravidelně vypnutí zapalovače.
74
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Zapalovač se ohřívá na vysokou teplotu.
Zacházejte s ním opatrně a zabraňte to-
mu, aby byl používán dětmi: nebezpečí požáru
a/nebo popálení.
POZOR
F0V0178mobr. 67

F0V0064mobr. 68
SLUNEČNÍ CLONY obr. 69
Sluneční clonu na straně řidiče i spolucestujícího lze na-
stavovat čelně a bočně.
Za clonou na straně řidiče se nachází kapsa na drobné do-
klady.
U všech verzí může se na sluneční cloně na straně spolu-
cestujícího nachází kosmetické zrcátko.
ZÁSUVKA PRO PŘÍPRAVU PŘENOSNÉHO
NAVIGÁTORU obr. 69a
(pro příslušné modely/trhy)
Je umístěna na palubní desce v místě zobrazeném na obr.
a slouží k připojení přenosného navigačního přístroje.
75
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Nepoužívejte popelník současně jako koš
na nedopalky cigaret a na papír, mohlo by
dojít ke vznícení.
POZOR
F0V0191mobr.69a
F0V0065mobr.69
Přenosné navigační přístroje, které se upev-
ňují do uložení na obr. 69a, jsou opatřeny
mechanickou západkou, která se ovládá
dvěma bočními tlačítky na dříku. Neuvolněním zá-
padky se může uložení navigace poškodit .

F0V0132mobr. 71
Vrácení desky zpět:
❒Provete pohyb v opačném směru a přitlačte desku
dlaní tak, aby bylo slyšet zajišující zaklapnutí předních
a zadních západek (detail C).
ZADNÍ BOČNÍ VÝKLOPNÁ OKNA
(verze Doblò/Doblò Combi) obr. 71
Chcete-li je otevřít, postupujte takto:
❒posuňte páku A-obr. 71 směrem ven tak, aby se okno
zcela otevřelo;
❒zatlačte zpět páku tak, abyste ucítili zaklapnutí.
Chcete-li okna zavřít, postupujte opačně, až ucítíte za-
klapnutí páky.
76
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Nepoužívejte tyto desky ve svislé poloze za
jízdy.
POZORKLIP NA DOKUMENTY
(pro příslušné modely/trhy)
Ve středu palubní desky je nad prostorem pro autorádio
umístěn klip na dokumenty; u některých verzí lze tento
komponent používat jako stojánek, obr. 70.
Pro tento typ použití:
❒zvedněte stojánek zezadu tak, jak je vyznačeno šipkou
(detail A);
UPOZORNĚNÍ U verzí se zásuvkou přípravy pro přenos-
nou navigaci dávejte pozor, aby během otevírání nedošlo
ke kontaktu s palubní deskou.
❒Ve svislé poloze je čtecí deska připravena na práci s do-
klady (detail B).
F0V0198mobr.70

F0V0046mobr. 72F0V0022mobr. 73
nou. Krátkým stiskem tlačítka Qse odemkne ložný pro-
stor (verze Cargo), rozsvítí se časovaně zadní vnitřní
stropní svítidla a směrová světla dvakrát bliknou. Oto-
čením kovové vložky v zámku dveří u místa řidiče dole-
va lze odemknout pouze přední dveře.
Krátkým stiskem tlačítka
Qse odemknou všechny dveře
(verze Doblò/Doblò Combi), rozsvítí se dočasně vnitřní
stropní svítidla a ukazatelé směru dvakrát bliknou. Otoče-
ním kovové vložky v zámku dveří na straně řidiče doleva
je možné odemknout všechny dveře vozidla.
Odemknutí ložného prostoru zevnitř vozidla
(u verze Cargo)
Stiskem tlačítka A-obr. 73 (verze Cargo) se nákladový pro-
stor (zadní křídlové/výklopné dveře a posuvné boční dve-
ře) odemkne zevnitř vozidla. Rozsvícená kontrolka signa-
lizuje zamčený ložný prostor.

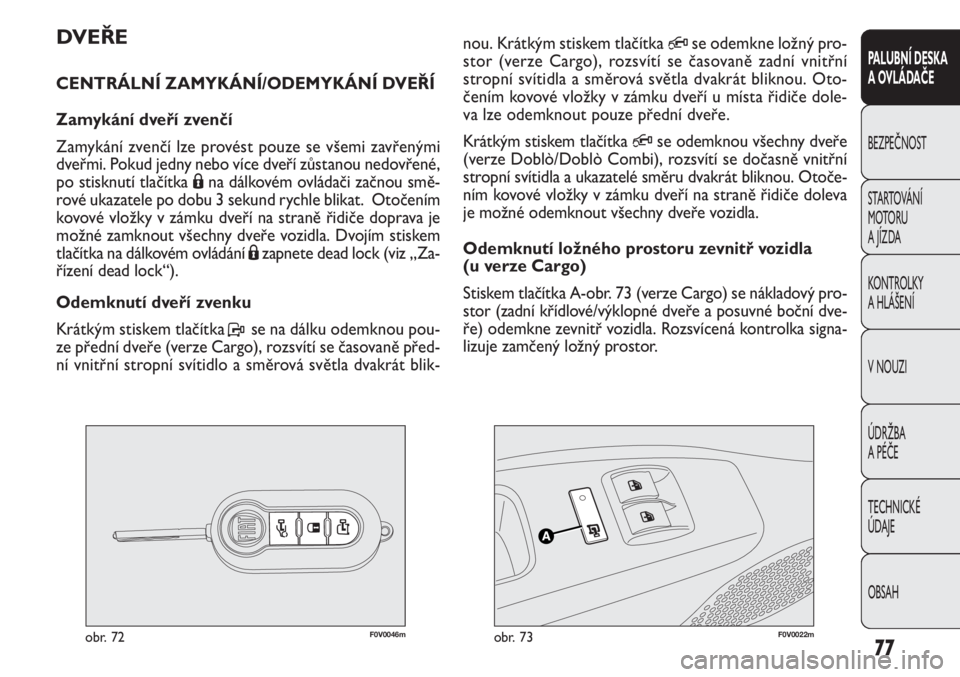

DVEŘE
CENTRÁLNÍ ZAMYKÁNÍ/ODEMYKÁNÍ DVEŘÍ
Zamykání dveří zvenčí
Zamykání zvenčí lze provést pouze se všemi zavřenými
dveřmi. Pokud jedny nebo více dveří zůstanou nedovřené,
po stisknutí tlačítka Ána dálkovém ovládači začnou smě-
rové ukazatele po dobu 3 sekund rychle blikat. Otočením
kovové vložky v zámku dveří na straně řidiče doprava je
možné zamknout všechny dveře vozidla. Dvojím stiskem
tlačítka na dálkovém ovládání Ázapnete dead lock (viz „Za-
řízení dead lock“).
Odemknutí dveří zvenku
Krátkým stiskem tlačítka Pse na dálku odemknou pou-
ze přední dveře (verze Cargo), rozsvítí se časovaně před-
ní vnitřní stropní svítidlo a směrová světla dvakrát blik-
77
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

Boční posuvné dveře jsou u verzí Cargo opatřeny pruži-
novou zarážkou, která dveře na konci dráhy při otevření
zastaví. Pro zablokování dveří je zatlačte na doraz; pro od-
blokování je energicky zatáhněte k sobě.
Zkontrolujte, zda jsou dveře řádně zajištěny zádržným za-
řízením při jejich úplném otevření. BOČNÍ POSUVNÉ DVEŘE
(pro příslušné modely/trhy)
78
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAHPřed otevřením některých dveří zkontro-
lujte, zda to lze udělat bezpečně.
POZOR
Před čerpáním paliva zkontrolujte, zda jsou
levé boční dveře zcela zavřené; v opačném
případě můžete dveře a systém jištění po-
sunování otevřeným víkem při čerpání paliva po-
škodit .
Během čerpání s otevřeným uzávěrem nel-
ze otevřít levé posuvné dveře. Před otev-
řením/zavřením bočních posuvných dveří se ujis-
těte, zda je uzávěr palivové nádrže uzavřen, aby
se nepoškodil.
POZOR
Pokud stojíte s vozidlem v kopci, nenechá-
vejte posuvné boční dveře otevřené se za-
jištěním v koncové poloze, protože by se náhod-
ným nárazem mohly uvolnit a posunout dopředu.
POZOR
Než opustíte vozidlo zaparkované s otev-
řenými bočními dveřmi, zkontrolujte, zda
jsou řádně zajištěné.
POZOR

F0V0085mobr. 74F0V0133mobr. 75
Odemknutí/zamknutí dveří zevnitř
(u verzí Doblò/Doblò Combi)
Otevření: pro odemknutí dveří stiskněte A-obr. 75 a za-
táhněte za kliku a a odsuňte dveře směrem k zádi vozidla
na zajišťovací zarážku.
Zavření: stiskněte A-obr. 75 uvolnění dveří a nechte je po-
sunout k přídi vozidla.
Chcete-li dveře zamknout zevnitř, stiskněte páku B-obr. 75. Odemčení/zamčení zvenčí
Otevření: otočte kovovou vložkou klíče v zámku a zatáh-
něte za kliku A-obr. 74 ve směru vyznačeném šipkou a po-
suňte dveře dozadu tak, aby se zastavily na koncovém do-
razu.
Zavření: zatlačte kliku A-obr. 74 směrem dopředu. Otoč-
te kovovou vložku klíčku ve směru nutném k uzamčení.
79
PALUBNÍ DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
M OTO RU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
